便携式弹簧拉力手秤三维建模设计

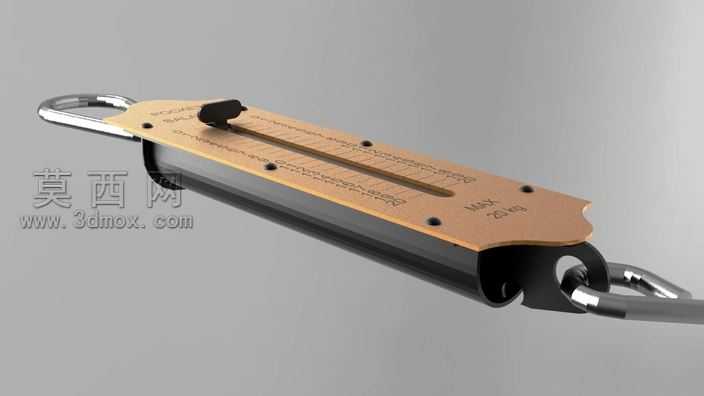

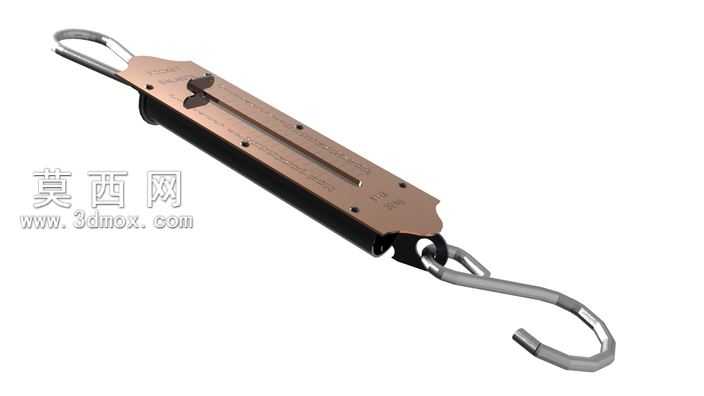

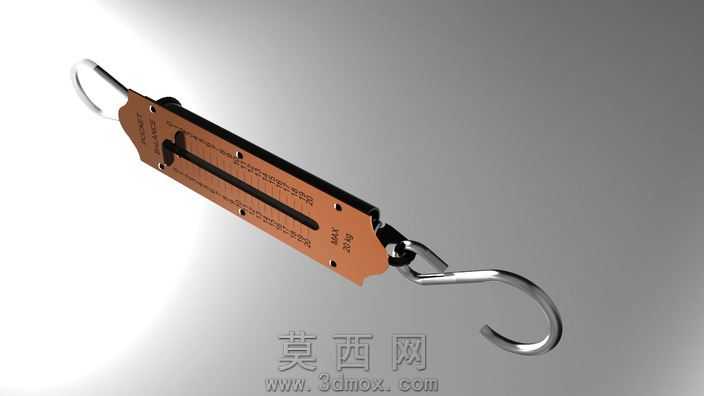

本次三维建模围绕便携式机械式弹簧手秤展开，建模过程中首先还原产品的整体结构逻辑，从两端的金属挂钩部件开始构建，先绘制挂钩的弯曲路径，通过扫掠命令生成带圆弧过渡的挂钩实体，对挂钩与主体连接的铰接位置做圆角处理，还原金属部件的圆润受力边缘，避免建模中出现尖锐棱角不符合实际加工工艺的问题。主体外壳部分采用钣金类建模思路，先绘制外壳的平面轮廓，标注好刻度区域的开槽位置、固定铆钉的点位，通过抽壳命令生成薄壳结构，对外壳边缘做折边处理，还原金属冲压外壳的工艺特征，外壳表面的刻度标识采用贴图结合实体凹陷的方式制作，既保证渲染时刻度的清晰辨识度，也还原真实产品上刻度蚀刻的质感。内部核心的弹簧、齿条、指示滑块结构按照实际传动逻辑装配，弹簧的螺距、线径参数参考常规手提秤的量程设置，保证模型装配后各部件无干涉，指示滑块可沿外壳的开槽方向顺畅滑动，还原手秤称重时弹簧拉伸带动滑块指示重量的工作原理。材质渲染阶段，两端挂钩赋予抛光金属材质，调整反射参数模拟不锈钢的冷亮质感，外壳部分做古铜色金属做旧处理，添加细微的划痕、氧化纹理，还原复古款手秤的使用质感，内部弹簧与滑块赋予发黑处理的钢材材质，区分不同部件的材质差异。场景布光采用柔和的侧顶光，在主体下方添加柔和的投影，突出手秤的金属质感与结构轮廓，背景采用渐变灰色调，避免背景元素抢夺产品主体的视觉焦点。建模过程中严格遵循实物的比例关系，从挂钩的开合角度、外壳的长宽比例到刻度的间距都参考实物尺寸设置，保证模型的比例真实准确，各部件的连接结构都做了可装配化处理，铰接位置预留合理的装配间隙，既符合三维模型的展示需求，也可用于后续的结构演示、3D打印验证等场景，完整还原了传统机械式手提拉力秤的结构特征与外观质感。
