长条型安装固定基座机械结构设计

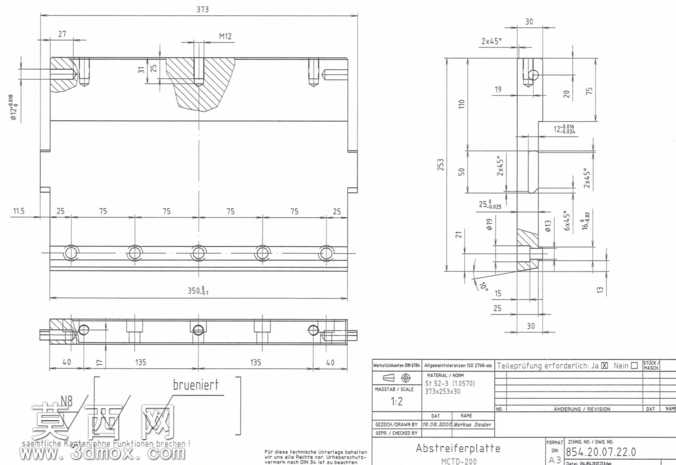

本作品为长条型安装固定基座的三维建模设计成果，建模过程严格遵循机械加工与装配的精度要求，依托三维参数化建模逻辑完成全流程构建。建模初期先梳理基座的功能定位：该构件作为设备安装的承载基础，需要承担上部组件的定位、固定与载荷传递作用，因此首先确定整体长条形的主体轮廓，以保证足够的安装跨度与承载面积。建模过程中优先绘制主体的基准平面，通过拉伸特征生成基座的基础实体，再针对不同功能区域逐一细化结构：上部的安装凸台部分，精准绘制螺纹孔的定位尺寸，通过异形孔向导特征生成符合标准的M12螺纹安装位，同时对凸台与主体的衔接处做圆角过渡处理，避免应力集中导致的构件失效；下部的等距安装孔位，严格按照75mm的标准孔距完成阵列特征，保证安装时的孔位对位精度，每个安装孔都设计了沉头结构，确保紧固件安装后表面平整无凸起。针对基座的侧向定位结构，通过多基准面的草图绘制，精准切削出侧向的定位卡槽与斜面导向结构，保证配套组件安装时能够快速对位，降低装配难度。材质设置上，为基座赋予了常用的结构钢材质，调整材质的表面粗糙度参数，模拟实际机加工后的金属哑光质感，同时对加工面与非加工面做了材质区分，还原真实零件的表面处理效果。结构设计阶段充分考虑了加工工艺可行性：所有的棱边都设置了符合加工要求的倒角，避免锐边带来的安全隐患；壁厚设计保持均匀一致，防止注塑或铣削加工时出现变形问题；螺纹孔的深度、沉头孔的尺寸都严格遵循通用五金配件的行业标准，确保该基座能够与标准紧固件、配套组件完美适配。建模完成后通过干涉检查功能验证了所有结构的合理性，确认不存在结构冲突、尺寸矛盾的问题，同时生成了对应的二维工程视图标注，完整呈现各个视角的尺寸参数与形位公差要求，为后续的加工生产、装配调试提供完整的三维数据支撑，整个设计兼顾了结构强度、装配便利性与加工经济性，能够满足常规工业设备的安装固定需求。
