工业用G型U夹紧固工装三维设计

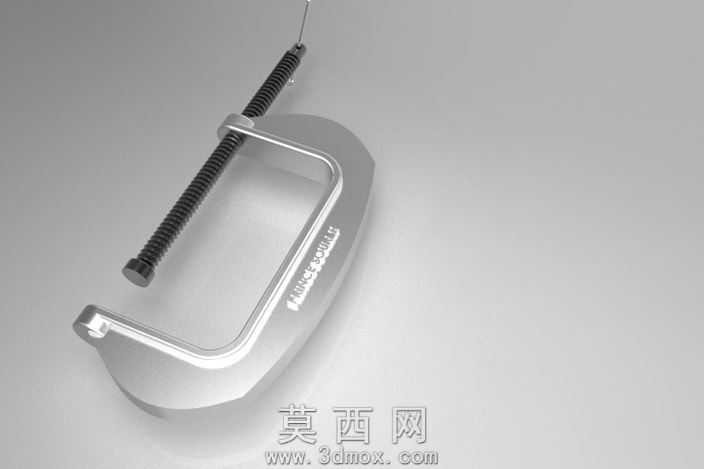

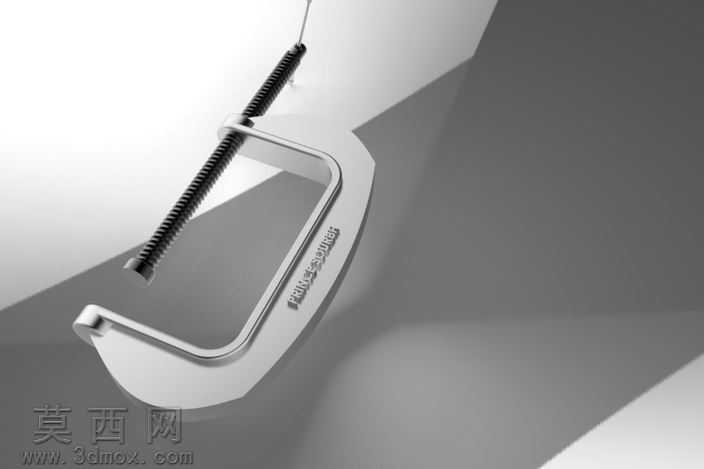

本作品为工业生产场景常用的U型夹钳三维模型，整体采用经典G型C型夹的结构框架，建模过程严格遵循实际五金工装的尺寸比例与装配逻辑，在三维软件中首先完成夹体主体的轮廓草绘，通过拉伸、倒圆角、拔模等特征命令构建出弧形夹身的基础形态，夹身外侧做了符合人体工学的弧度处理，边缘全部做R角过渡避免应力集中，同时还原了实际产品表面的防滑纹理细节。夹身一端设计有固定的承压端头，端头采用平面承压结构，保证夹持时的受力均匀，另一端设置螺纹传动结构，配套的调节螺杆采用梯形螺纹建模，还原了螺纹的牙型细节与传动配合关系，螺杆末端设置旋转压头，压头与螺杆之间采用可转动的配合设计，保证夹持过程中压头可自适应贴合被夹持工件表面，避免压伤工件。模型的材质渲染阶段，夹身主体采用铸铁镀锌的金属材质，调整材质的粗糙度、金属度参数还原五金件的哑光金属质感，表面添加细微的磨砂纹理与使用痕迹，提升模型的真实感；调节螺杆采用发黑处理的钢材材质，压头与承压端头采用高碳钢抛光材质，不同部件的材质区分清晰，装配关系明确，所有活动部件的配合间隙都按照实际工装的公差标准设置，可直接用于装配动画制作、工装方案展示、产品宣传渲染等场景。设计过程中充分考虑了U夹的实际使用场景，夹身的开口深度、螺杆的行程长度都按照常用工业G型夹的通用参数设置，既保证了足够的夹持行程，又兼顾了夹身的结构强度，避免夹持受力时出现夹身变形的问题，整体结构简洁可靠，完全还原了手动紧固夹钳的工作原理与结构特征，模型的布线规整，无多余几何面，可直接导出用于工程图纸生成、3D打印验证、虚拟装配教学等多种用途。
