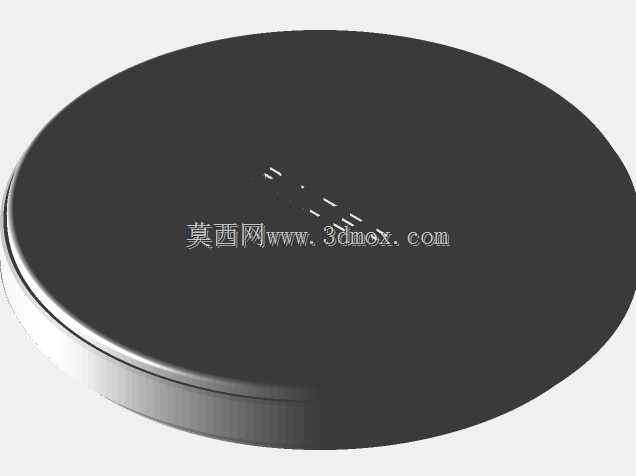

圆形薄款剃须刀色度无线充电垫结构

　　这款圆形薄款无线充电垫的结构设计，最初是针对个人护理类小家电的桌面补能场景做的定向开发，核心适配往复式、旋转式主流家用剃须刀的无线充电需求，同时也兼容支持同功率QI协议的小型数码设备，比如无线耳机、便携电动牙刷这类桌面小物件，放在洗手台、卧室床头柜、办公桌面都不会占用过多摆放空间，边缘做了圆弧过渡处理，日常拿取周边物品时不会被锐边刮蹭，也避免清洁时的卫生死角。

　　从实际使用的功能逻辑来看，这款充电垫没有设置突出的定位卡扣，采用的是宽范围感应线圈布局，只要待充电设备的接收线圈落在垫面中心直径40mm的感应范围内，就能正常触发充电，不需要用户刻意对准位置，日常随手放置即可完成补能，对于经常赶时间的用户来说，省去了插拔充电线、对准充电触点的步骤，也避免了传统触点充电长期使用后氧化、接触不良的问题，尤其是卫浴场景下经常接触水汽，无外露金属触点的结构能大幅降低电路腐蚀的概率，提升长期使用的可靠性。

　　结构设计层面，整体采用分层堆叠的思路，最上层是磨砂质感的PC面板，表面做了细微的晒纹处理，既可以避免放置设备时打滑，也不容易残留指纹和水渍，日常用湿抹布擦拭就能完成清洁；面板下方是发射线圈与隔磁片的集成模组，线圈采用多股漆包线绕制，降低工作时的发热损耗，隔磁片选用高磁导率的锰锌铁氧体材质，一方面把磁场约束在垫面上方的工作区域，避免磁场向下发散干扰桌面下方的金属物件，另一方面也能提升线圈之间的耦合效率，减少无用的功率损耗；线圈模组下方是PCB控制板，集成了异物检测、过温保护、过流保护的电路，当垫面放置硬币、钥匙这类金属异物时，电路会自动切断功率输出，避免金属异物发热带来的安全隐患，控制板的元器件全部采用贴片封装，尽可能压缩整体的厚度空间；最底层是铝合金材质的底壳，表面做了阳极氧化处理，既可以充当散热结构把工作时产生的热量快速导出到桌面，也能提升整体的结构强度，避免薄型结构受力后出现弯折变形，底壳的底部贴有一圈环形的硅胶防滑垫，放在光滑的玻璃、陶瓷台面上也不会轻易滑动，哪怕放置设备时稍微用力按压，垫体也不会移位。

　　尺寸与安装边界方面，这款充电垫的整体直径控制在100mm，整体厚度仅6.8mm，比普通的无线鼠标还要薄，摆放时只需要预留直径110mm的平整台面空间即可，不需要额外的固定结构，底部出线位置做了下沉式的线槽设计，不管是电源线从哪个方向引出，都可以顺着线槽走线，不会出现垫体被电源线顶起、放置不平的问题；内部的电路腔体做了密封胶圈设计，达到IP54级别的防尘防水能力，日常洗漱时溅到的水花、浴室的潮气都不会侵入内部电路，适配卫浴场景的高湿度使用环境。

　　在细节的结构处理上，垫面的边缘做了1.2mm的R角过渡，和底壳的衔接位置采用0.1mm的断差设计，既方便组装时的对位，也不会出现割手的问题；内部的线圈模组和底壳之间预留了0.3mm的导热硅胶层填充空隙，把线圈工作时的热量快速传导到底壳的铝合金结构上，长时间充电时垫面的最高温度不会超过42摄氏度，符合小家电安全标准的温升要求；控制板上的指示灯做了柔光处理，光线从垫面和底壳的衔接缝隙中透出，充电时显示淡绿色呼吸状态，充满或者待机时显示低亮度的白色，不会产生刺眼的光线影响夜间休息，哪怕放在卧室床头使用，也不会因为指示灯的光污染干扰睡眠。

　　从结构设计的通用性角度考虑，这款充电垫的线圈模组采用标准的模块化安装位，后续如果需要升级更高功率的充电方案，只需要更换对应的线圈和控制板模组，不需要重新开模制作外壳，能大幅降低后续迭代的开模成本；外壳的所有卡扣位置都做了圆角加强处理，反复拆装维护也不会出现卡扣断裂的问题，生产组装时不需要螺丝固定，全部采用卡扣加密封胶的方式固定，提升组装效率的同时也保证了腔体的密封性能。
