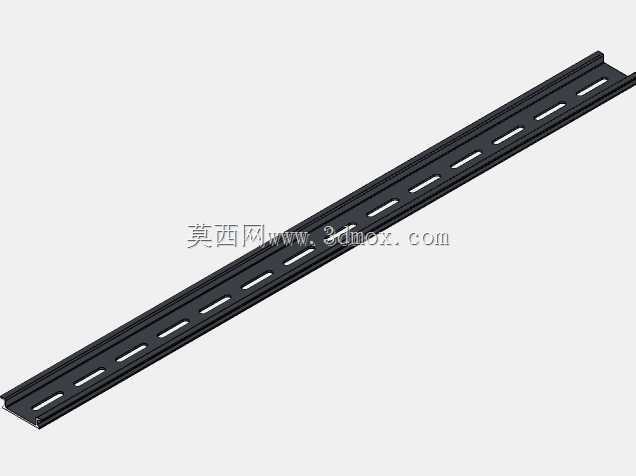

500mm长度规格DIN标准电气安装导轨

　　在低压电气柜、PLC控制站、工业自动化配线场景里，这类DIN导轨是柜内元器件安装的核心承载基准，日常做电控柜布局设计时，几乎所有模数化电气元件，比如微型断路器、继电器端子、信号隔离模块、小型开关电源，都是通过卡扣结构卡装在这类导轨上完成固定，不需要针对每个元件单独打孔攻丝，能大幅压缩柜内装配的工时，也方便后期运维时调整元件位置、更换故障部件。做这个导轨的三维建模时，没有直接套用通用导轨的标准参数，而是依托三丰卡尺对实物的全尺寸实测来还原结构，重点校准了导轨的卡边高度、卡槽宽度、安装孔位的中心距这些直接影响装配的关键尺寸，避免出现模型导入装配后，元件卡扣卡不进、安装孔对不上柜内安装梁的问题。从安装边界来看，这款导轨总长度为500mm，

　　适配多数深度在600mm及以上的标准立式电气柜的横向安装空间，导轨本体采用冷轧钢冲压成型的等截面结构，沿长度方向均匀排布长圆形安装孔，安装时可以根据柜内安装梁的实际孔位偏差，微调导轨的固定位置，补偿钣金加工带来的孔位误差，不需要现场重新扩孔。导轨的两侧翻边结构是核心功能部位，翻边的厚度、折弯R角、外翻边的平行度都严格匹配通用电气元件的卡扣尺寸，确保元件卡入后既能保持足够的夹持力，不会在设备运输振动、长期运行震动中出现松脱移位，又不会因为卡接过紧导致元件拆卸时需要过度用力损坏卡扣。建模过程中特意还原了导轨表面的镀锌层质感对应的结构细节，没有做过度的外观美化，重点保证截面轮廓的尺寸精度，因为在做电控柜三维布线、元件布局仿真时，

　　导轨的截面尺寸如果出现偏差，会直接导致后续装配干涉检查失效，比如元件卡装后突出导轨背面的距离算错，就会出现元件顶到柜壁、和柜内走线槽干涉的问题。实际工程应用里，这类导轨除了常规的强电柜安装，也会用在小型设备的内置控制盒、生产线旁的分布式IO站安装场景，500mm的长度可以根据实际安装需求，用角磨机或者专用导轨剪裁剪成任意短尺寸，适配不同大小的安装空间，裁剪后只需要简单打磨切口毛刺就可以直接使用，不会破坏导轨的卡装结构。建模时还特意考虑了导轨的拼接使用场景，还原了导轨端面的平直度，确保多根导轨拼接安装时，端面贴合紧密，元件可以在拼接处顺畅滑动调整位置，不会出现卡滞。和市面上常见的35mm宽度标准DIN导轨一致，

　　这款导轨的安装基准面平整度做了严格还原，确保元件卡装后，元件的安装面和导轨背面的平行度符合装配要求，不会出现元件歪斜导致接线端子受力、接线松动的隐患。在做设备结构设计时，这类导轨的三维模型可以直接导入装配体，提前排布柜内元件的位置，核算走线空间、预留操作手柄的活动空间，避免后期装配时才发现元件布局过密、操作空间不足的问题，尤其是在做紧凑型控制箱设计时，导轨的长度、安装位置直接决定了箱内能容纳的元件数量，精准的导轨模型能有效减少设计迭代次数，缩短项目的设计周期。
