多安装孔位异形连接支架结构设计

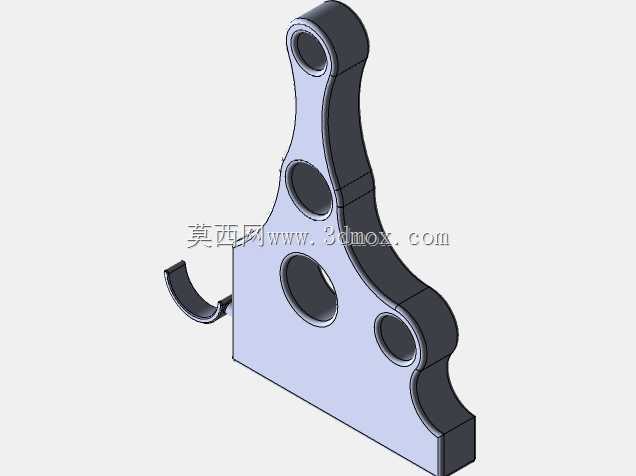

　　这类异形带多安装孔的支架类零件，在轻工自动化输送线、小型专用工装夹具、仪器仪表安装固定场景中应用十分广泛，区别于标准型材拼接的支架，一体成型的结构件能在狭小安装空间内同时满足多点位铰接、支撑、限位的复合需求，避免多零件拼接带来的累计装配误差。从结构细节来看，零件主体采用变厚度的弧形轮廓设计，并非等厚板材切割成型，侧边的加厚凸台一方面提升了零件整体的抗扭刚度，在承受偏载力矩时不会出现薄板类零件常见的翘曲变形，另一方面也为各个铰接孔提供了足够的配合长度，保证销轴穿入后的接触面积足够，降低铰接转动时的单位面积压强，延长铰接副的磨损寿命。零件上分布的四个通孔并非同一直径，上下两端的大直径孔用于和设备主框架的固定销轴配合，承担主要的载荷传递，

　　中间两个直径稍小的孔用于连接联动杆件或者附属功能构件，侧方伸出的弯钩状结构属于集成式的限位结构，不需要额外加装限位挡块，在支架摆动到极限位置时可以直接和相邻构件抵接，完成行程限位，减少整机的零件数量，简化装配流程。设计这类零件的时候，首先要明确各个安装点位的相对位置公差，尤其是铰接孔的中心距公差，需要控制在±0.05mm范围内，否则会出现连杆装配卡滞、运动行程偏差超差的问题；所有孔的端面都做了倒角处理，既可以去除机加工产生的毛刺，也能在销轴装配时起到导向作用，避免硬敲装配导致的孔口变形。零件的外轮廓全部采用圆弧过渡，没有尖锐的直角棱边，一方面是避免应力集中，在承受交变载荷时不会在直角位置萌生疲劳裂纹，

　　另一方面也能减少安装调试过程中对操作人员的划伤风险。从安装边界来看，零件的整体外轮廓包络尺寸适配小型机构的安装空间，最厚的凸台位置不会和周边摆动的杆件产生运动干涉，在建模阶段就需要提前做运动仿真的干涉检查，确认支架在整个摆动行程内，所有外表面和相邻构件的最小间隙保持在1mm以上，避免运行过程中出现摩擦异响甚至卡停。零件的基准选择以最下方的大直径孔作为主要定位基准，和上端大直径孔的连线作为设计基准，其余孔位和轮廓的尺寸都以此基准标注，和加工时的装夹基准保持统一，减少基准不重合带来的加工误差。这类零件的材质一般选用45号钢或者铝合金，根据载荷工况选择，如果是承受较大冲击载荷的场景，45号钢毛坯做调质处理后再进行机加工，

　　孔位配合面做表面淬火提升耐磨性；如果是对重量有要求的仪器类场景，选用6061铝合金做硬质阳极氧化处理，在保证足够强度的同时降低整体重量。侧方的弯钩限位结构的接触面做了小平面处理，不是圆弧面直接抵接，保证限位接触时的受力均匀，不会出现线接触导致的局部压痕，长期使用后限位位置也不会出现磨损凹陷导致的行程偏移。在实际装配场景中，这类支架往往作为传动链路里的中间摆动件，一端铰接在固定机架上，另外几个孔位分别连接驱动连杆、执行端构件，集成的限位结构直接约束最大摆动角度，不需要额外设计限位组件，能大幅压缩机构的整体体积，在桌面级小型自动化设备、便携式检测仪器的内部结构中应用优势十分明显。建模过程中需要注意各个凸台和主体连接处的圆角处理，圆角半径不能小于2mm，避免铣加工时刀具无法清根，同时也能提升连接处的结构强度，避免应力集中导致的断裂风险。所有孔的公差配合根据使用场景确定，固定铰接的孔位选用H7公差，和销轴采用间隙配合保证转动顺畅，安装附属构件的孔位可以根据连接形式选择过渡配合或者间隙配合，满足不同的装配需求。
