高性能射频屏蔽EMC法拉第舱结构设计

　　在电磁兼容测试领域，这类屏蔽舱的核心作用是为各类射频测试、电磁敏感度试验、天线性能校准提供完全隔绝外界电磁干扰的封闭测试环境，区别于传统土建式屏蔽室，该预制式屏蔽舱可快速部署、搬迁，适配实验室临时扩容、户外移动测试、产线在线抽检等多类场景，避免土建屏蔽室施工周期长、不可移动的痛点。从结构设计逻辑来看，整个舱体采用六面体全封闭金属屏蔽框架，边角处做连续导电连接处理，杜绝缝隙电磁泄漏，舱体主框架采用高强度金属型材拼接，外覆高导电屏蔽板材，内层搭配Aaronia Shield高性能屏蔽材料，兼顾结构强度与屏蔽效能，相比棉质屏蔽棚或普通改造房间，该结构可完全消除室内闷热积热问题，同时具备透气、透光、可清洗、防腐的特性，长期使用不会出现屏蔽层氧化脱落、性能衰减的问题。

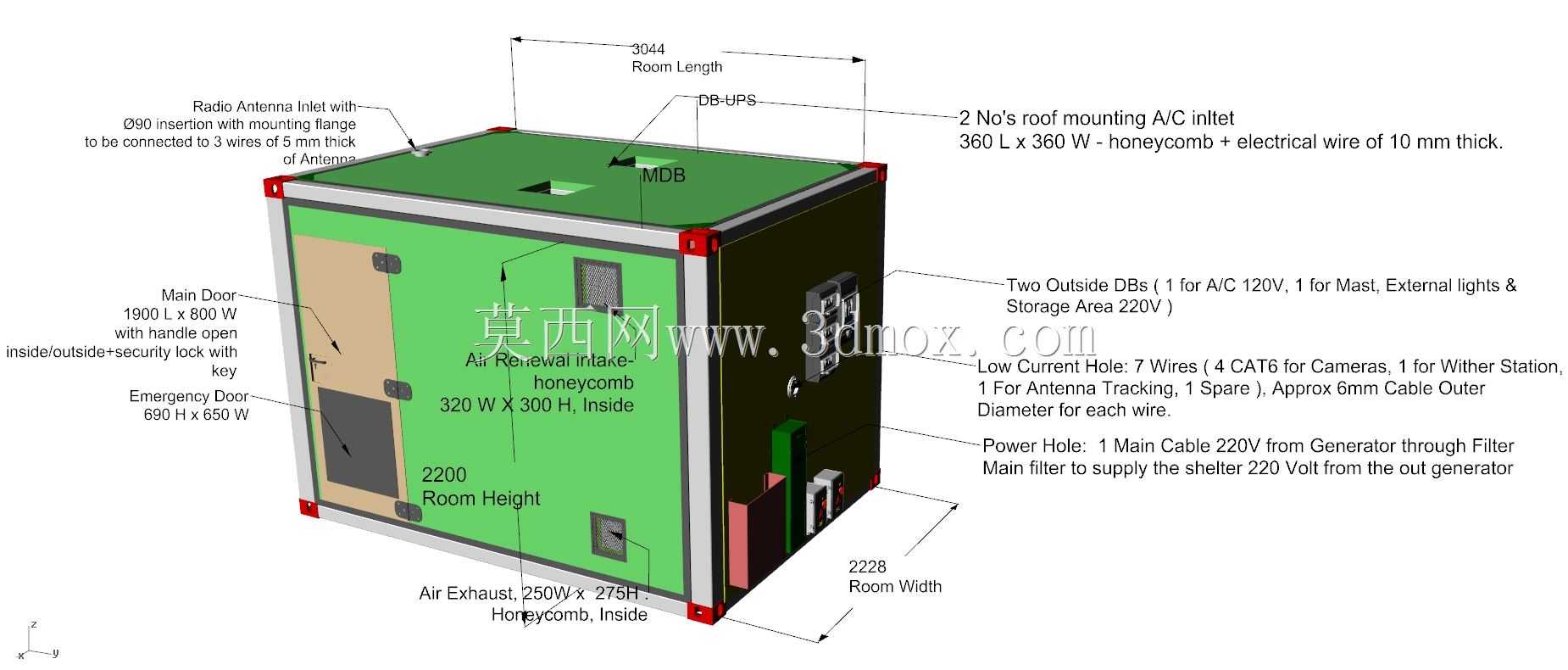

　　舱体的外形边界尺寸经过精准核算，内部净长度3044mm，内部净高度2200mm，外部总宽度2228mm，可满足单台测试设备加操作人员的活动空间需求，不会出现空间冗余浪费或操作空间不足的问题。舱体主入口设置在正面侧方，主门尺寸为1900mm×800mm，配备带锁把手，可实现可靠锁闭，保证测试过程中舱门闭合紧密，避免缝隙泄漏；主门旁设置应急逃生门，尺寸为690mm×650mm，在主门出现故障无法开启时，可快速从内部开启逃生，满足实验室安全规范要求。

　　通风系统的设计充分平衡屏蔽效能与散热需求，舱体顶部设置空调进风口，共配置2个屋顶安装式空调接口，单接口尺寸360mm×360mm，接口处配备蜂窝状波导通风板，搭配直径10mm的导电密封衬垫，既保证空调送风顺畅，又可切断电磁波通过通风口的泄漏路径；舱体下部设置排风出口，尺寸250mm×275mm，同样内置蜂窝波导结构，形成下进上出的合理气流组织，可快速带走舱内测试设备运行产生的热量，避免舱内温度累积影响测试精度与设备寿命。

　　线缆接口的布局充分考虑测试场景的走线需求，舱体侧壁设置多类穿线接口：主供电接口采用滤波穿舱结构，从外部发电机或市电引入220V供电，入口处配置主电源滤波器，可滤除供电线路携带的电磁干扰，保证舱内供电纯净；侧壁预留7个低电流穿线孔，其中4个适配监控摄像头走线，1个适配WiFi测试走线，1个适配天线跟踪设备走线，1个作为备用接口，单孔适配6mm直径线缆，每个穿线孔都配备导电密封胶圈，线缆穿入后可实现可靠密封，避免电磁泄漏；同时侧壁设置2个室外接线盒，分别适配120V空调供电、桅杆与外部存储区220V供电，将强电走线与信号走线分离，减少线缆间的电磁串扰。

　　舱体顶部预留无线电天线安装接口，接口处配备安装法兰，可直接固定直径5mm厚度的天线支架，适配各类测试天线的安装需求，无需额外在舱体上开孔改造，避免破坏整体屏蔽完整性。舱体板材采用模块化拼接设计，单块板材尺寸统一，可实现快速拆装，搬迁时无需破坏屏蔽层，重新组装后屏蔽效能无明显衰减，适配需要频繁变更测试场地的使用需求；板材表面做防腐处理，可适配高湿、多尘的工业环境，长期使用不会出现锈蚀掉漆的问题。

　　从实际使用角度来看，该屏蔽舱可覆盖消费电子射频测试、汽车电子EMC预测试、通信设备抗干扰测试、传感器校准等多类应用场景，相比大型专业屏蔽暗室，其部署成本更低、搭建速度更快，适合中小型实验室、企业研发部门做前期预测试使用，可有效减少外送测试的成本与周期；舱体的透明屏蔽材料可保证操作人员从外部清晰观察舱内测试状态，无需额外设置观察窗，避免观察窗带来的屏蔽效能下降风险，同时高透光特性可减少舱内照明需求，降低运行能耗。整个结构的所有连接点位都做连续导电处理，板材拼接处、门体接缝处、接口安装处都配备导电衬垫，在10kHz到18GHz的常用测试频段内都可满足标准屏蔽效能要求，可有效隔绝外界广播电视信号、移动通信信号、工业设备电磁辐射对测试结果的干扰，保证测试数据的准确性与可重复性。
