双杯位纸浆盛放托架结构设计

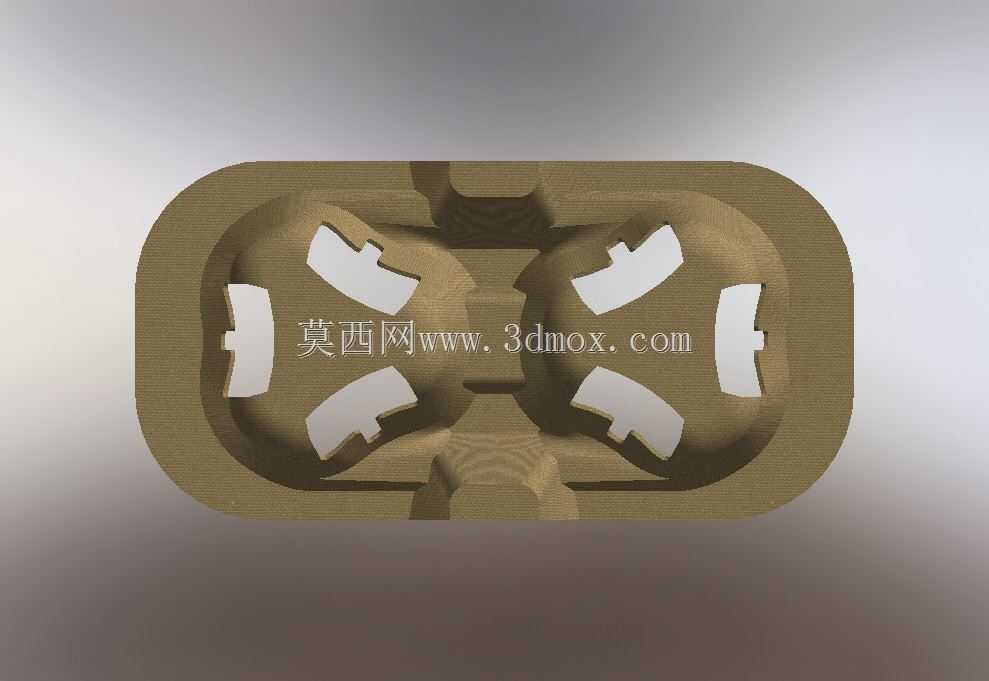

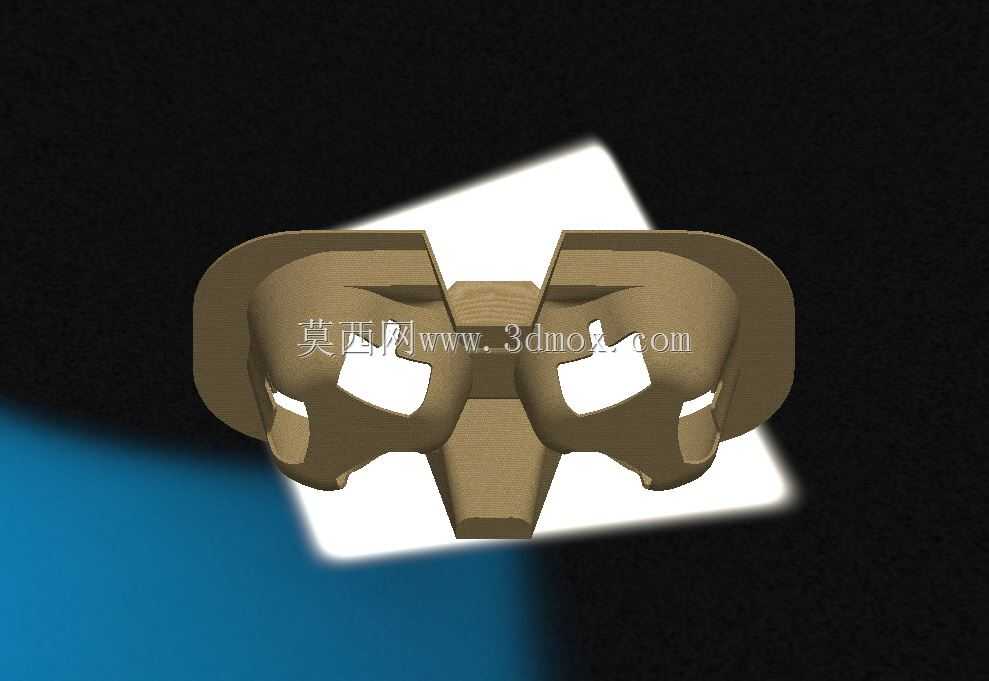

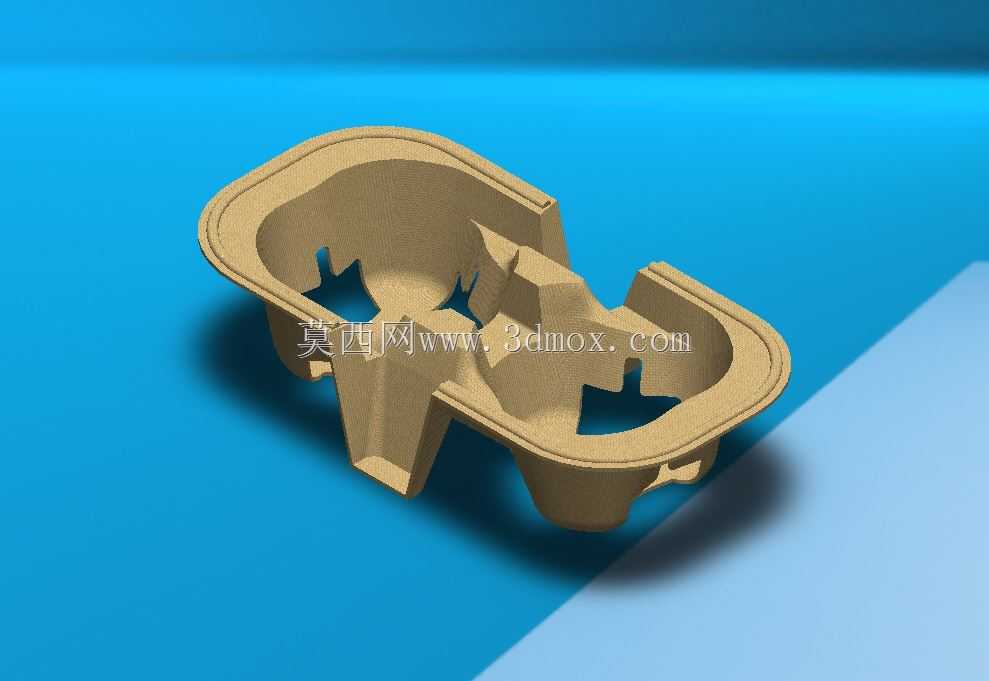

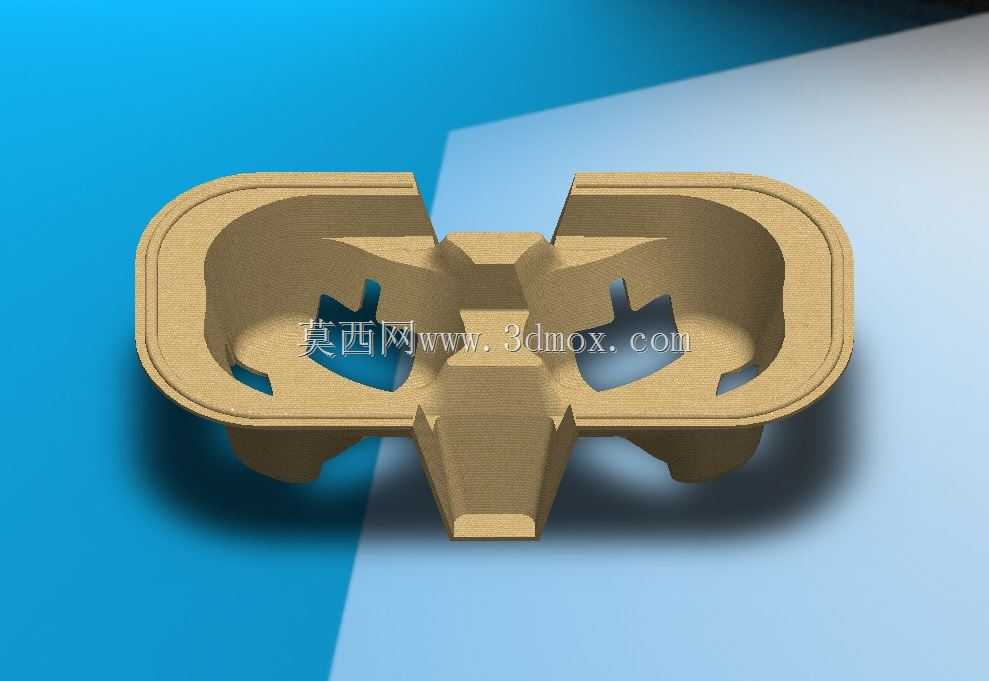

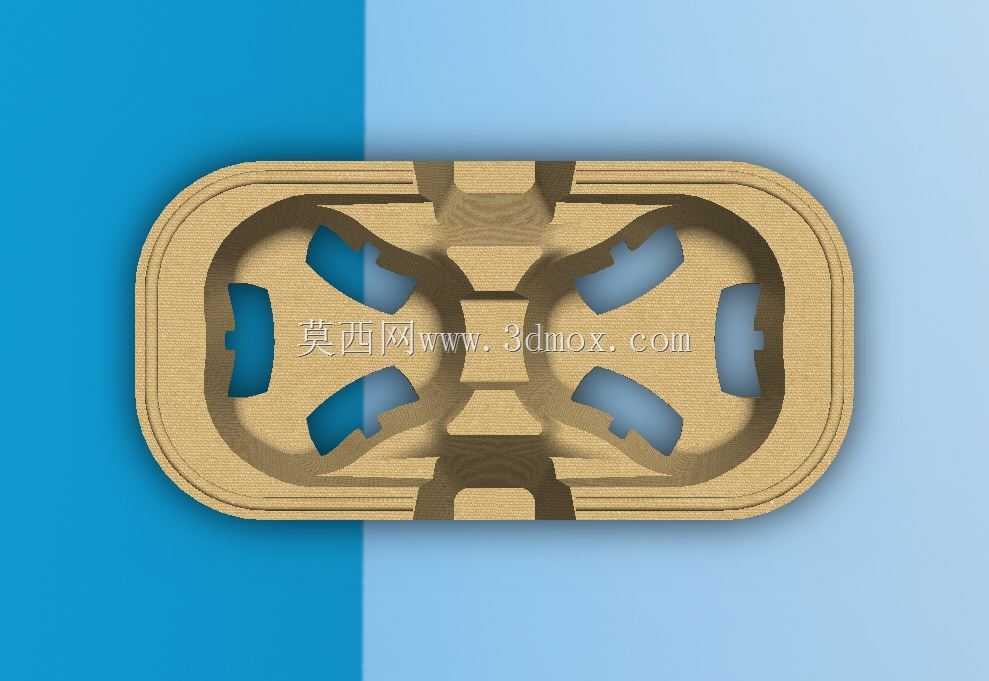

　　日常饮品外带场景中，双杯位纸浆托架是高频使用的包装承载部件，这款纸浆托架的整体外形尺寸控制在220mm×110mm×50mm，边界尺寸适配主流连锁茶饮、咖啡品牌的常规纸杯规格，无需额外调整包装套尺寸即可直接适配现有外卖打包流程。从结构设计逻辑来看，托架整体采用一体化纸浆模塑成型思路，没有额外拼接结构，依托纸浆材料本身的韧性与结构筋位实现承载能力，两个杯位的型腔轮廓完全匹配常规纸杯的锥度外形，型腔内侧设置的内凹卡位结构，能够在纸杯放入后形成周向限位，避免运输过程中纸杯出现侧滑、倾翻的问题，哪怕是配送过程中遇到路面颠簸、急停等工况，纸杯也能稳定卡在型腔内，减少饮品洒漏的概率。托架中间的连接筋位做了加厚处理，同时在筋位上开设了工艺镂空，

　　一方面是减少纸浆材料的用量，控制单件产品的原料成本，另一方面镂空结构能够释放纸浆成型过程中的内应力，避免模塑脱模后出现应力变形，保证托架的平面度达标，叠放储运时不会出现卡滞、翘曲的问题。托架底部设置了四个凸起的支撑脚，将托架主体与放置平面抬升出一定间隙，一方面能够避免杯底冷凝水直接沾湿放置台面，另一方面抬升结构也能让托架在叠放时，上层托架的支撑脚嵌入下层托架的对应空位，大幅提升叠放储运的空间利用率，批量运输时能够在相同仓储体积内容纳更多成品，降低物流周转成本。从实际应用场景出发，这款托架除了常规的外卖饮品盛放用途，也可直接作为纸浆模塑类产品的设计参考原型，用于3D打印验证结构合理性，或是作为模具开发的母模参考，

　　缩短同类型纸浆包装产品的开发周期。在结构细节处理上，托架所有的边缘位置都做了圆弧过渡处理，没有尖锐的毛边棱角，既能够避免纸浆模塑产品边缘飞边划伤使用者，也能在脱模过程中减少结构卡滞，提升生产良率。杯位型腔的深度经过反复验证，既能够保证纸杯嵌入后有足够的握持支撑高度，不会因为型腔过浅导致纸杯晃动，也不会因为型腔过深导致纸杯取放不便，消费者拿到外卖后可以直接捏住杯身将纸杯从托架中取出，不需要额外撕扯结构。托架两侧的外延边做了加宽处理，能够作为手提受力位，配送人员或者消费者可以直接捏住两侧外延边提起整份托架，不需要额外加装手提袋，进一步降低包装物料的综合成本。纸浆材料本身具备可完全降解的环保属性，这款托架在结构设计时充分考虑了材料特性，

　　所有壁厚保持均匀一致，没有出现壁厚突变的位置，避免纸浆模塑成型过程中出现局部缺料、积料的问题，保证每一处结构的强度均匀，不会出现局部易破损的薄弱点。针对不同容量的纸杯适配性，型腔的开口尺寸做了微扩口处理，能够兼容一定范围内的杯径差异，从常规的中杯到大杯规格都能稳定放置，不需要针对不同杯型开发多款托架，减少餐饮商家的包材备货品类。在受力仿真层面，托架的整体结构能够承载单杯500ml满液状态下的重量，两个杯位同时满载时，中间连接筋位的形变量控制在允许范围内，不会出现中间断裂的情况，完全满足日常配送的受力需求。
