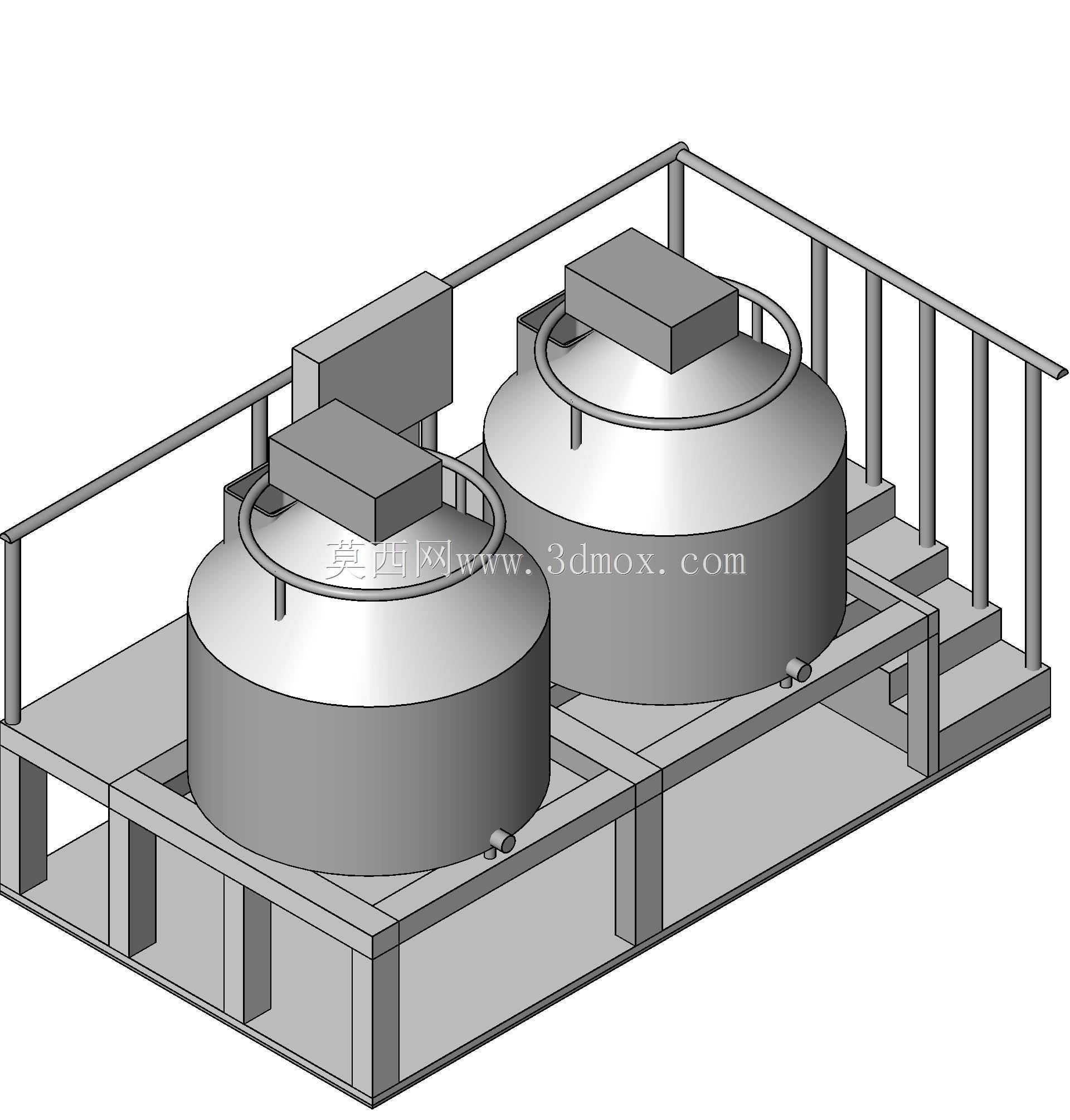

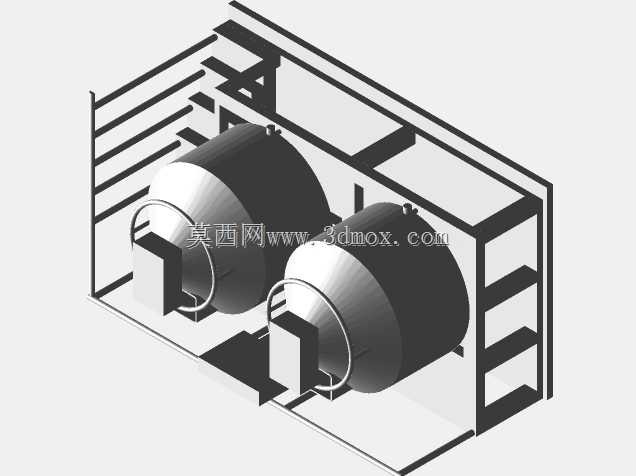

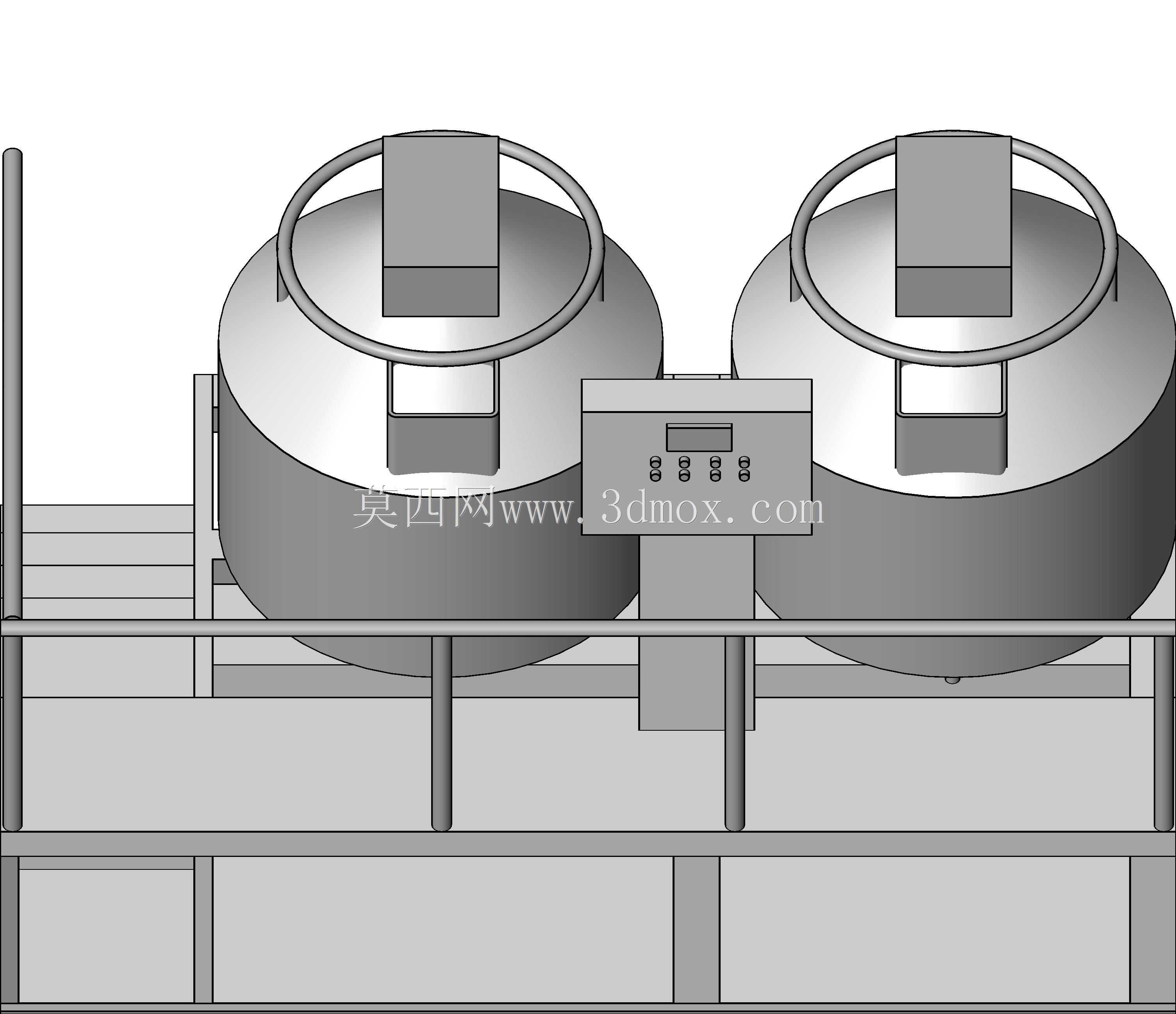

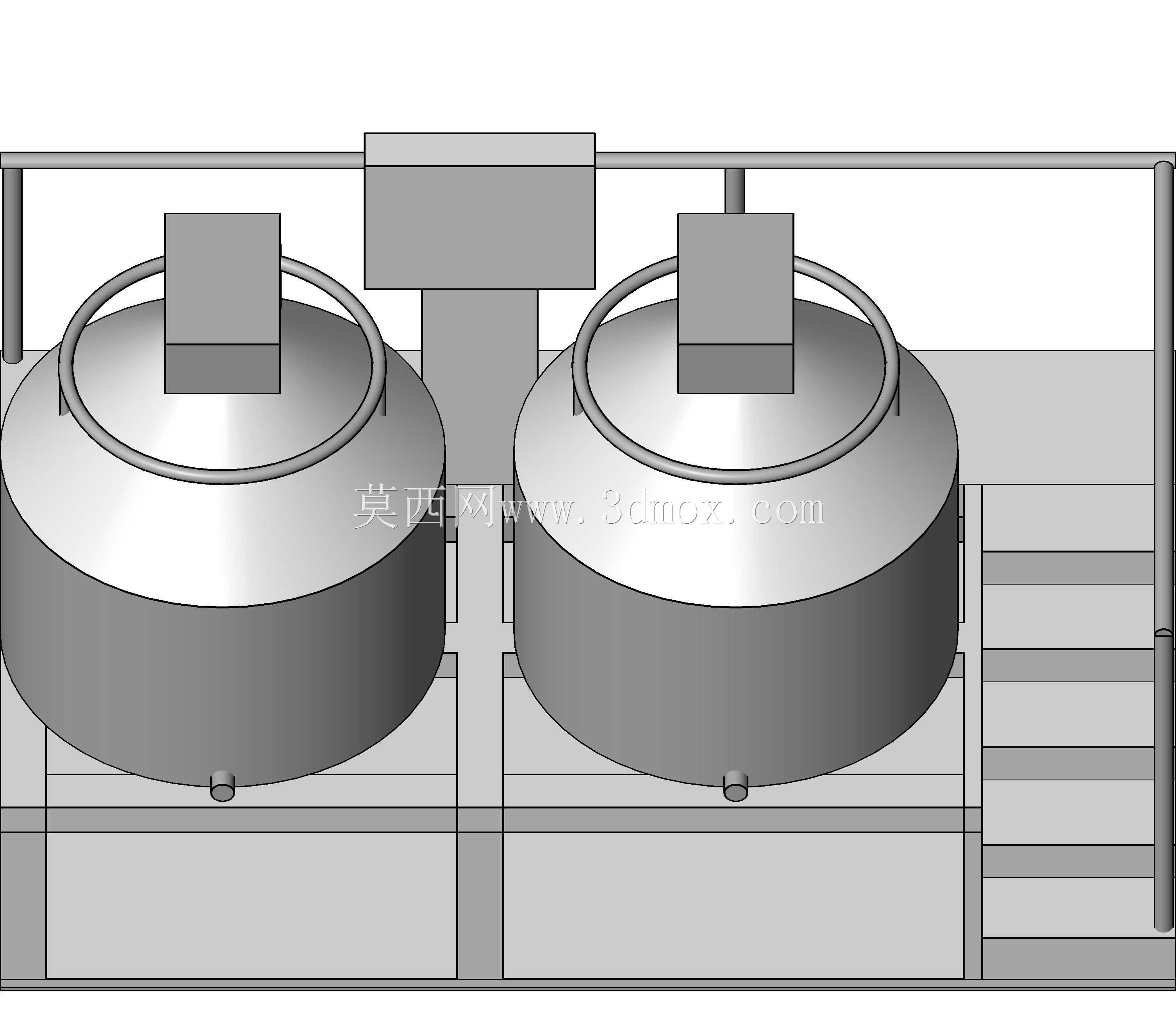

2500升双台套乳品加工奶酪缸结构设计

　　在乳制品加工生产线的前段工序布局里，奶酪缸属于承接原料乳预处理与后续凝乳、排乳清工序的核心静置反应容器，本次建模的双台套2500升规格奶酪缸，主要适配中小型乳品加工厂的日处理产能需求，单缸有效容积预留12%的膨胀余量，避免发酵过程中乳清上浮溢出造成的物料损耗与车间清洁负担。从实际生产场景来看，这类设备通常布置在预处理车间与凝乳成型工段的衔接区域，安装时需要预留缸体四周至少800mm的操作检修通道，缸体底部支脚的安装孔位需要匹配车间预埋的地脚螺栓排布，整体安装平面的水平度偏差需要控制在千分之二以内，防止缸内物料静置过程中出现液面倾斜，导致局部凝乳厚度不均影响成品奶酪的质构一致性。

　　设计过程中首先考虑的是物料接触部分的结构合理性，缸体内壁采用圆弧过渡设计，所有转角处的内圆角半径不小于30mm，避免物料残留形成卫生死角，也能降低CIP清洗时的喷淋盲区，缸体顶部的人孔采用快开式压紧结构，密封件选用食品级硅橡胶材质，既保证日常生产时的密闭性，防止外界杂菌落入污染物料，也方便操作人员定期进入缸内检查内壁磨损情况、清理残留的干结乳垢。缸体外侧设置的保温层采用聚氨酯发泡填充，厚度根据车间常年环境温度计算确定，保证缸内物料在设定的发酵温度区间内波动不超过±1℃，减少外接温控系统的能耗负担。

　　从功能特性来看，该款奶酪缸配置了低速侧装搅拌组件，搅拌桨的叶型采用大倾角圆弧设计，搅拌转速控制在15-30rpm可调区间，既可以在添加发酵剂、凝乳酶时实现物料的均匀混合，又不会因为剪切力过大破坏已经形成的凝乳颗粒结构，搅拌轴的密封采用双端面机械密封结构，配合无菌水冲洗回路，避免润滑介质泄漏污染物料，也能防止缸内物料沿轴隙渗出。缸体底部的排料口采用大口径气动蝶阀设计，阀门口径与出料管道通径一致，排料时可以让凝乳与乳清的混合物顺畅流出，不会因为通径突变造成凝乳颗粒破碎，阀门的安装位置低于缸体底部最低点，保证排料结束后缸内无残液积存，减少清洗用水量。

　　建模过程中对安装边界做了充分校核，缸体总高度控制在3.2米以内，适配常规乳品车间4.5米层高的厂房布局，顶部进料口、呼吸阀、CIP清洗球的接口位置统一采用标准食品级快装接口规格，方便与车间现有预处理管线快速对接，不需要额外加工转换接头。支脚部分采用可调式不锈钢支脚，调节行程为±50mm，可以抵消车间地面的微小平整度误差，不需要额外垫装垫片调整水平。缸体侧面预留的温度传感器、液位传感器安装接口位置，经过实际操作动线模拟，设置在操作人员站在操作平台上伸手可及的高度，日常校准、维护传感器时不需要登高作业，降低生产过程中的安全风险。

　　考虑到乳制品生产的卫生要求，整个缸体的外露部分全部采用镜面抛光处理，外表面粗糙度Ra值不大于0.8μm，不容易积灰，日常擦拭清洁即可满足车间卫生管理要求，所有外露的紧固件都采用不锈钢内六角螺栓，螺栓头与安装面之间加装食品级密封垫片，避免缝隙处积存污水滋生霉菌。双台套并排布置的设计，既可以实现单缸独立运行处理小批量特色奶酪产品，也可以双缸联动匹配连续化生产线的产能需求，两缸之间的连接管线预留了足够的维护空间，日常更换密封件、检修阀门时不需要拆卸相邻设备的管线，大幅缩短设备维护的停机时间。
