四杯位纸浆盛放托盘结构设计

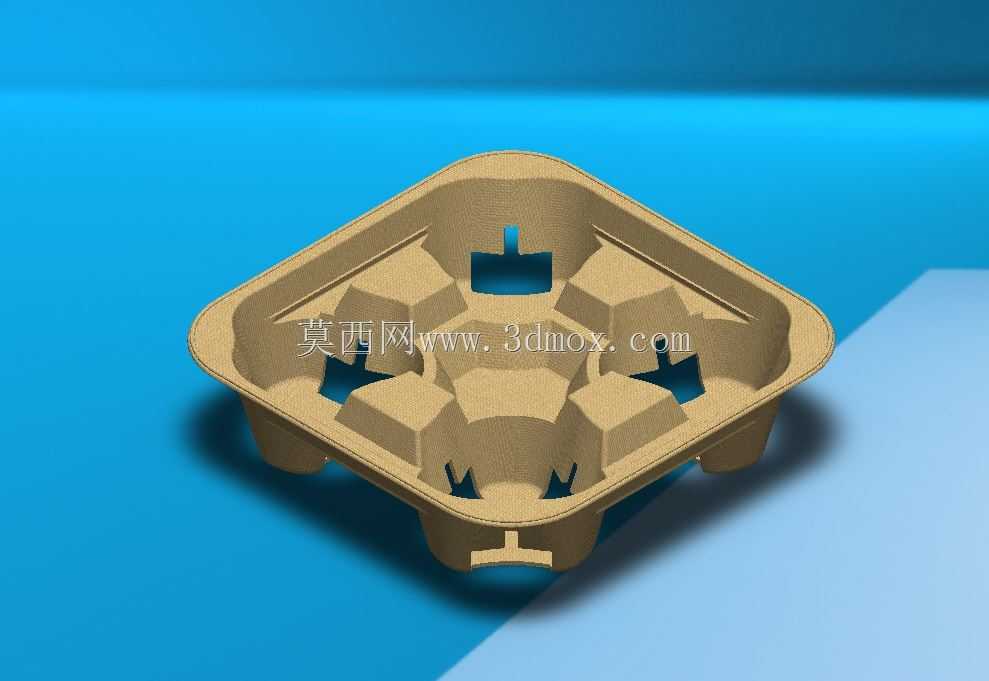

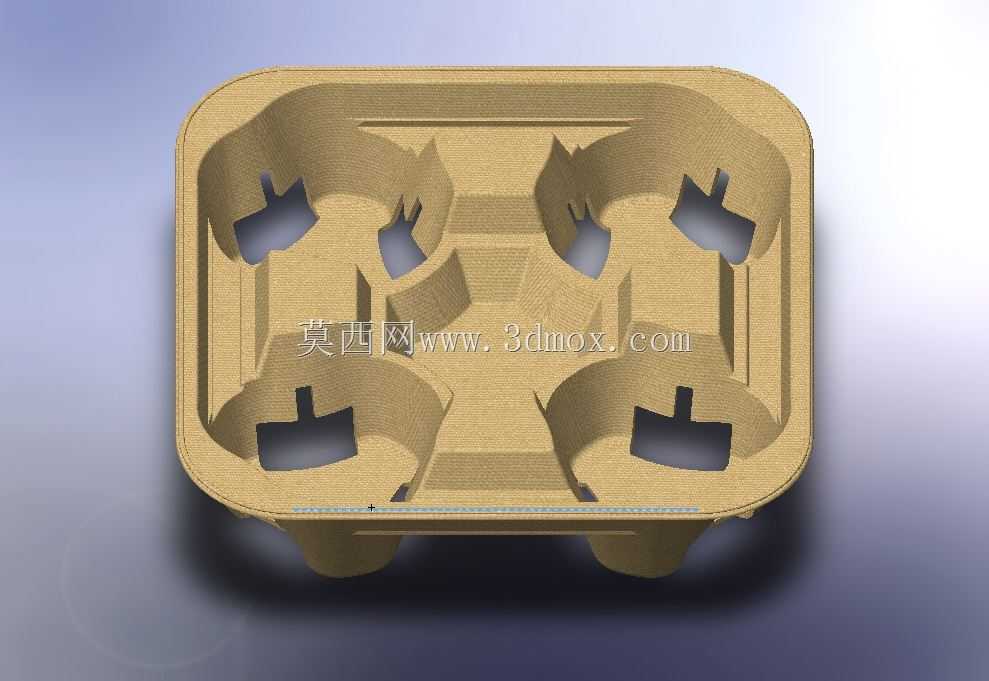

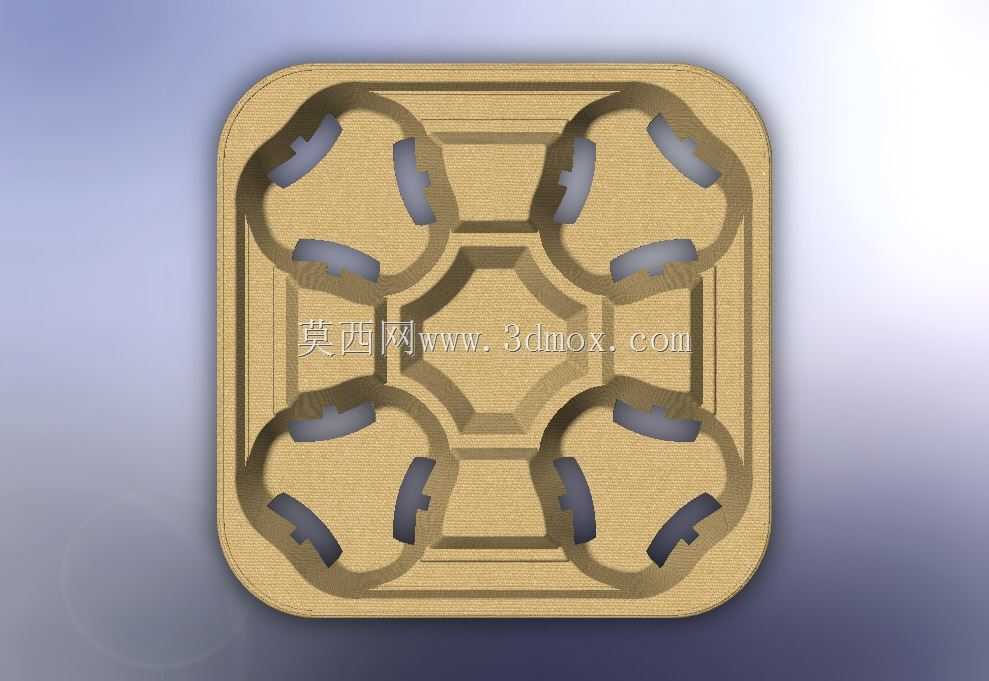

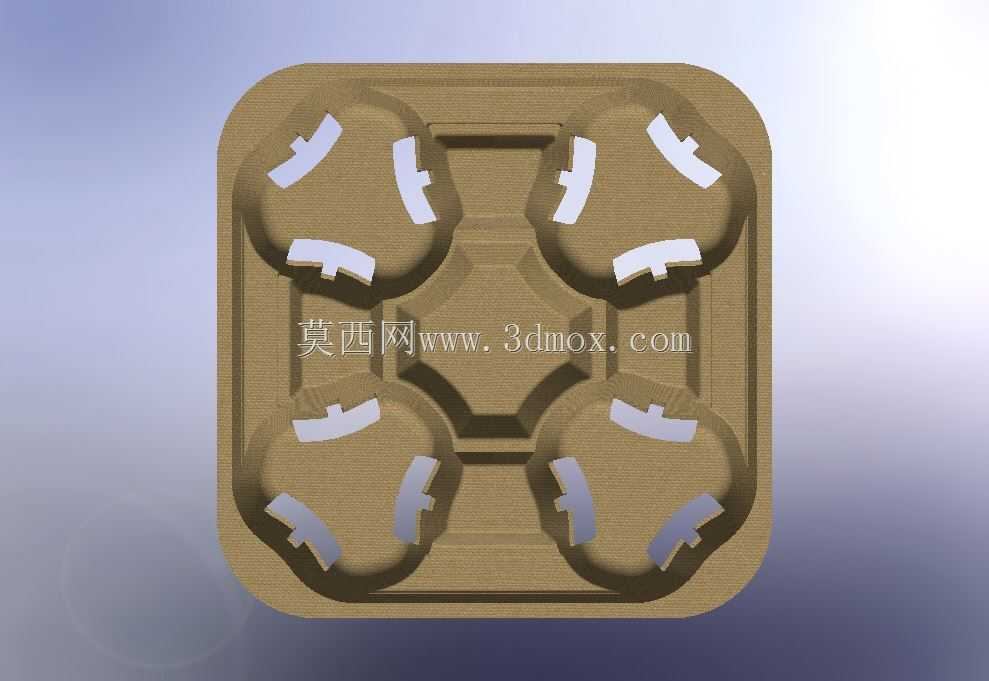

　　日常饮品外带、餐饮配送场景中，纸质杯体的盛放固定一直是包装环节需要重点考量的问题，常规的塑料袋盛放容易出现杯体倾斜、饮品洒漏的情况，尤其是多杯同时配送时，杯体之间缺乏有效分隔，挤压碰撞导致的杯盖脱落、液体渗漏问题屡见不鲜，这款四杯位纸浆托盘正是针对这类场景开发的包装承载构件。从结构设计逻辑来看，整体采用一体化纸浆模塑成型工艺，无需额外拼接组装，生产环节可通过吸塑成型、热压定型一次性完成整体结构加工，生产效率适配大规模量产需求，同时纸浆材质本身具备可完全降解的环保属性，使用后可直接归入纸类回收渠道，不会产生塑料类包装的白色污染问题。外形尺寸控制在220mm×220mm×50mm的边界范围内，整体外轮廓采用圆角方形设计，

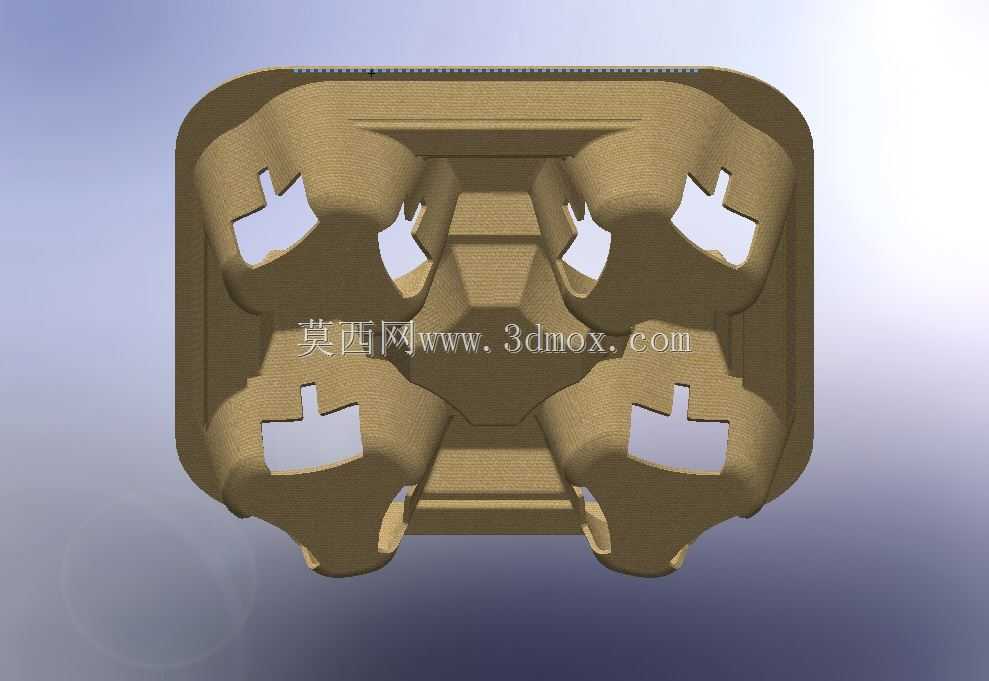

　　边缘做圆弧过渡处理，既避免了纸浆材质锐边易受潮软化塌边的问题，也能适配多数外卖配送箱、手提袋的内部盛放空间，不会因为棱角突出造成包装空间的额外占用。四个杯位的型腔采用对称式布局，每个型腔的内壁设置多道凸起的定位筋条，筋条的弧度匹配常规纸杯、塑料饮品杯的外壁锥度，杯体放入后可通过筋条的过盈贴合实现径向固定，避免运输过程中杯体出现转动、歪斜的情况；型腔底部设置内凹的支撑脚结构，四个支撑脚均匀分布在托盘底部，既可以将托盘主体抬离接触面，避免桌面水渍、油污直接浸泡托盘底部导致结构强度下降，也能在托盘堆叠存放时实现上下层的嵌合定位，减少仓储运输环节的堆叠占用空间。托盘中心区域设置十字形的加强筋结构，将四个杯位的型腔侧壁连接为整体，

　　有效提升托盘整体的抗扭、抗弯强度，当单手端持托盘边缘时，中心加强筋可分散托盘受力，避免托盘因为单侧承重出现弯折变形，导致杯体倾斜洒漏。每个杯位的型腔侧壁还预留了缺口结构，方便使用者取放杯体时手指能够顺利接触杯身，不需要过度用力抠取杯体，减少取杯过程中碰翻饮品的概率。托盘边缘设置一圈翻边结构，翻边宽度控制在10mm左右，既提升了托盘边缘的结构强度，避免端持时边缘出现卷边变形，也能在多个托盘叠放时起到限位作用，防止上层托盘过度嵌入下层型腔造成分离困难。从实际使用场景来看，这款托盘除了用于餐饮场景的饮品盛放外，其结构设计逻辑同样适用于小型工业零件的周转盛放，针对外形规则的圆柱形小型零部件，可以通过调整型腔尺寸实现零件的分隔缓冲，

　　纸浆材质本身的缓冲特性可以避免零件周转过程中出现磕碰划伤，相比塑料周转衬垫，纸浆材质的防静电属性也更适配电子类小型零件的周转需求。设计过程中针对纸浆材质的成型特性做了多处工艺适配，所有结构转角均采用大于1.5mm的圆角过渡，避免吸塑成型过程中出现浆料堆积不均、局部壁厚过薄的问题；所有脱模方向均设置一致的拔模斜度，确保热压定型后可以顺利脱模，不会出现结构粘模导致的破损；整体壁厚控制在2.5mm-3mm之间，在保证结构承重能力的前提下，尽可能减少原料用量，控制单件产品的生产成本。针对使用过程中可能出现的受潮问题，结构上通过底部支撑脚抬升主体、型腔侧壁设置导流缺口的方式，减少液体在托盘表面的停留时间，即使少量饮品洒漏，也可以通过缺口快速排出，不会长时间积存在托盘表面浸泡纸浆结构。
