倾斜式管型螺旋给料输送设备结构

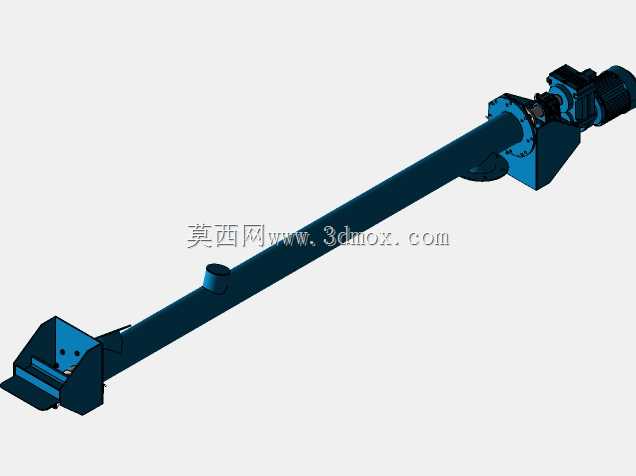

　　在散状物料的连续输送作业场景里，管型螺旋输送设备一直是小颗粒、粉状物料短距离转运的核心选型之一，这套倾斜布置的螺旋输送结构，针对进料端低位接料、出料端高位排料的工况做了适配，常见于粮食加工、建材粉料转运、化工散料投料、污水处理污泥输送等作业环节，能够在封闭的管腔内部完成物料推送，避免输送过程中物料撒漏、扬尘外溢的问题，适配有环保要求的车间内部物料转运需求。

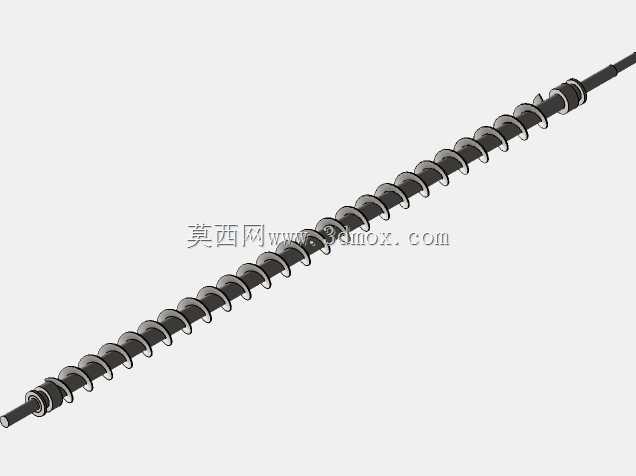

　　从结构设计逻辑来看，整套设备采用一体化管式壳体作为物料承载通道，壳体选用等径直管段加工，内壁做光滑处理减少物料粘附残留，内部的螺旋叶片采用等螺距连续焊接结构，叶片边缘与壳体内壁保留均匀的装配间隙，既避免叶片转动过程中剐蹭壳体产生卡滞，也能减少间隙过大导致的物料回流问题，针对不同物料特性，这个间隙可以在建模阶段做参数化调整，比如输送流动性好的谷物类物料可以适当放大间隙降低加工精度要求，输送含水率偏高的粘性污泥类物料则需要缩小间隙减少残留积料。

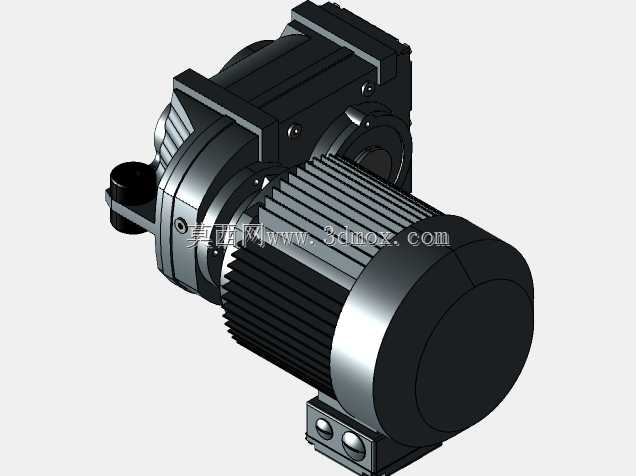

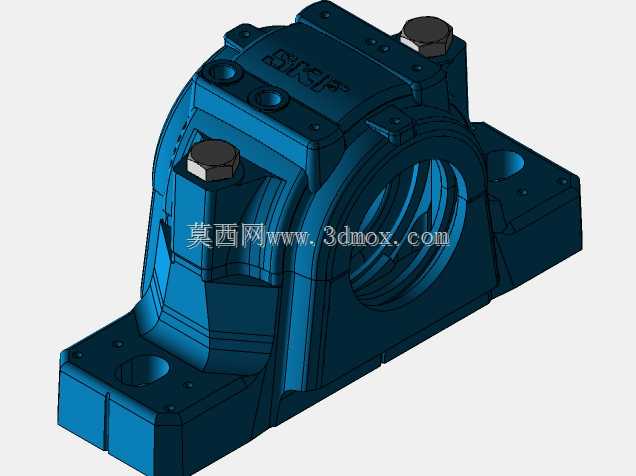

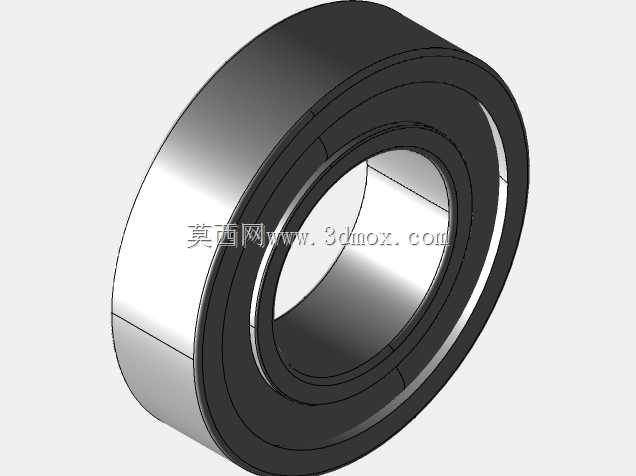

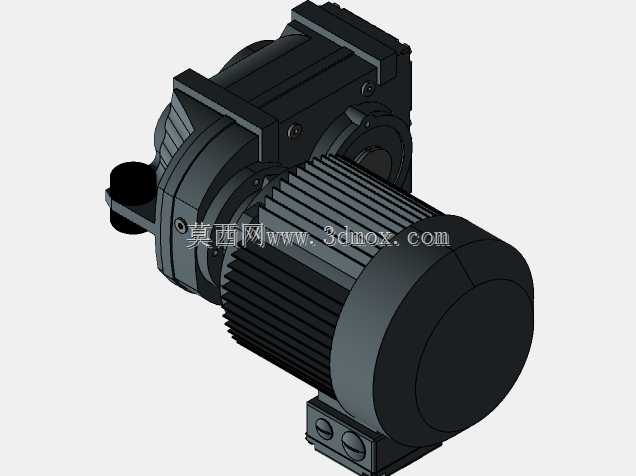

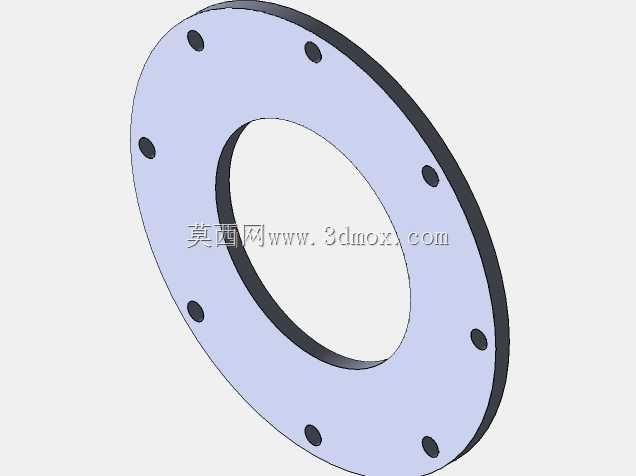

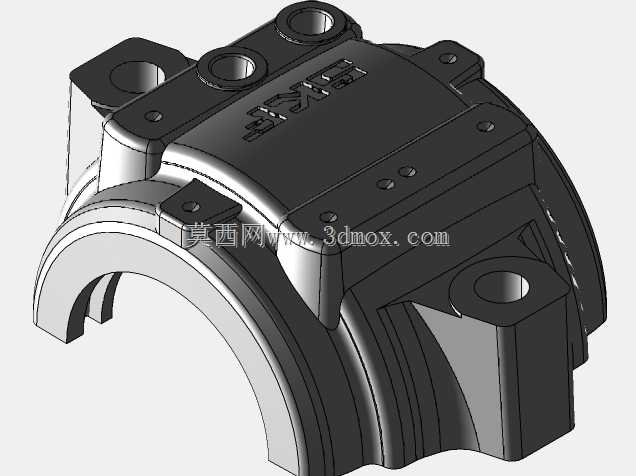

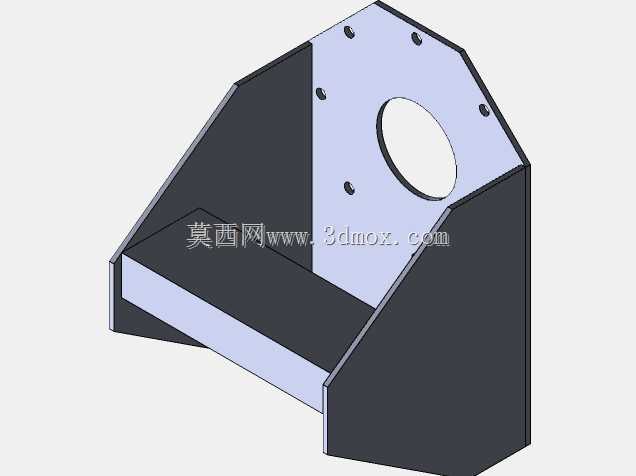

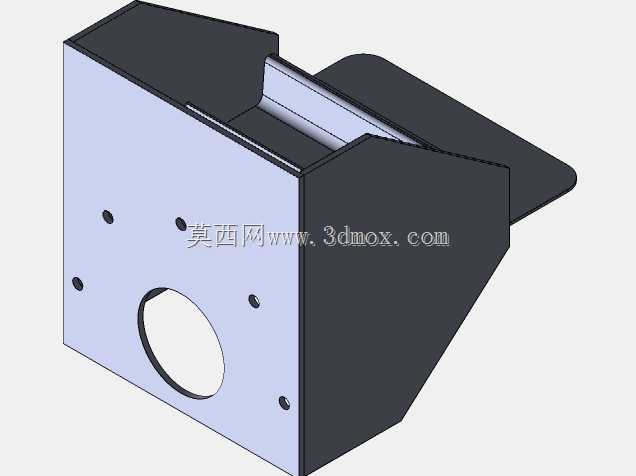

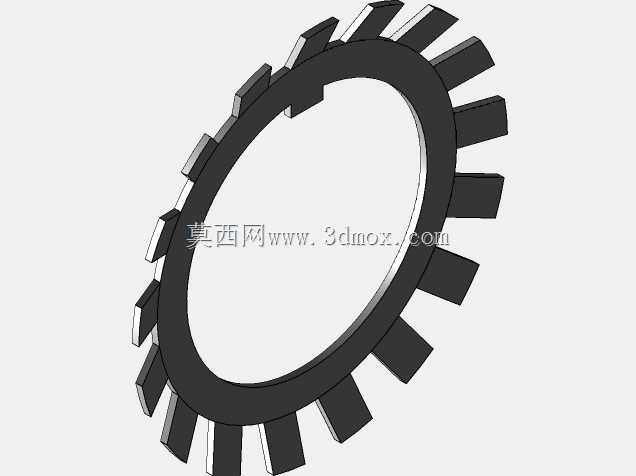

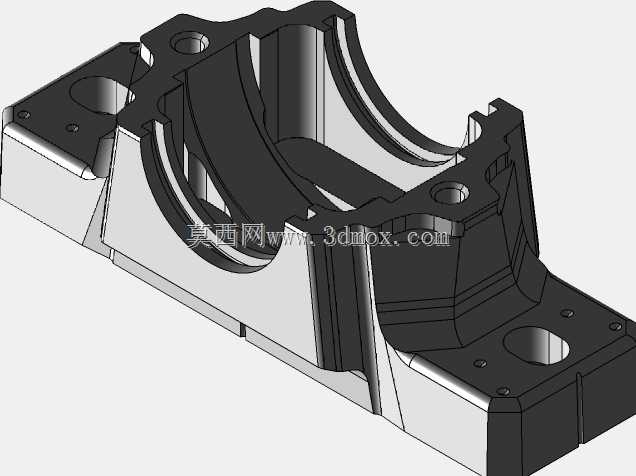

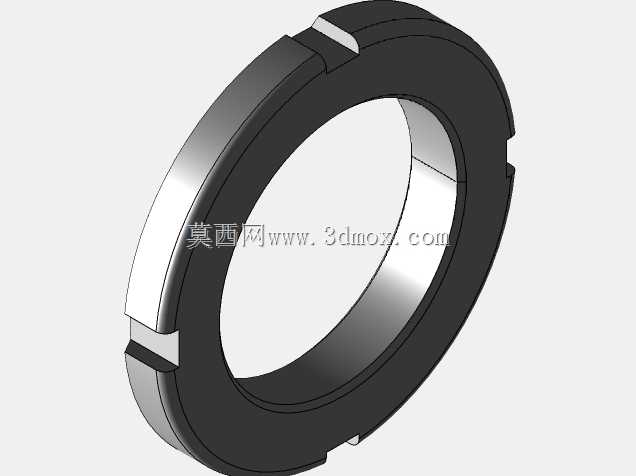

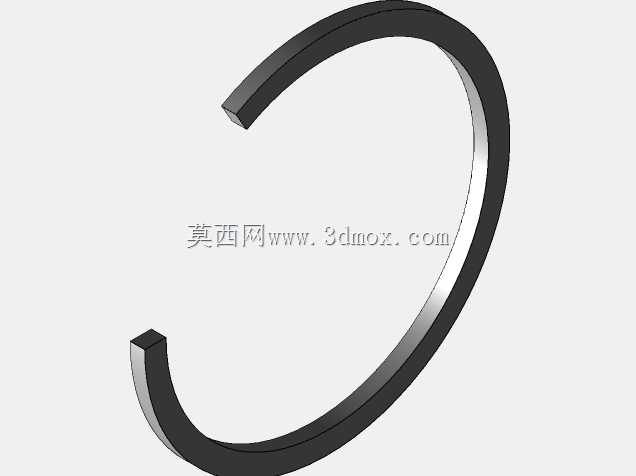

　　驱动端采用直联式减速电机搭配端部法兰安装结构，电机输出轴与螺旋主轴通过联轴器直连，省去了链传动、带传动的额外张紧维护结构，端部的轴承座采用外置式密封设计，将轴承转动部件与物料腔完全隔离，避免细粉料进入轴承滚道造成磨损，密封结构采用多层填料密封搭配防尘盖的组合形式，能够适配多粉尘的作业环境，延长轴承维护周期。进料端设置敞口式受料斗，受料斗做倾斜导料面设计，能够引导物料顺利落入螺旋腔起始段，避免物料在进料口堆积架桥，受料斗的安装尺寸预留了与上游料仓、给料设备的对接法兰位，方便现场安装时直接配对连接，不需要额外做转接结构。

　　设备的布置角度可以根据现场安装空间做调整，这套模型里的倾斜角度适配常见的20度到30度上料工况，这个角度区间下，螺旋叶片对物料的抬升效率与物料下滑回流的比例处于最优区间，既不会因为角度过小导致设备水平占用空间过大，也不会因为角度过大造成物料回流过多降低输送效率。壳体中段设置有悬挂吊耳结构，方便现场安装时通过吊杆、支架将设备固定在厂房钢架或者设备平台上，吊耳的位置经过重心核算，安装后设备整体受力均匀，不会因为长期负载运行出现壳体弯曲变形的问题。出料口设置在驱动端附近的壳体下部，采用方形法兰接口，能够直接对接下游的料仓、称重设备或者加工设备的进料口，出料口的尺寸与螺旋输送量做匹配，避免物料在出料口处堆积堵塞。

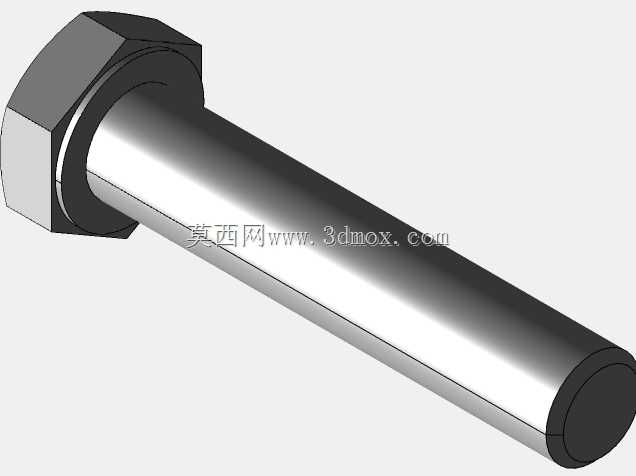

　　从建模细节来看，整套结构的所有连接法兰、螺栓孔位都按照通用机械安装标准做了参数化建模，螺旋叶片的建模采用螺旋线扫描加实体切除的方式完成，叶片厚度根据设备管径做对应匹配，保证叶片在推送物料过程中有足够的刚度，不会因为物料阻力出现叶片变形、与壳体剐蹭的问题。主轴采用空心轴搭配端部实心轴头的焊接结构，在保证整体扭转刚度的前提下降低设备自重，减少驱动端的负载损耗。设备的安装边界尺寸在建模时做了完整标注，包括整体长度、管径尺寸、进料口与出料口的中心距、驱动电机的外轮廓尺寸、安装吊耳的位置尺寸，能够直接给现场布局设计、安装支架制作提供准确的尺寸参考，不需要二次测绘核对。

　　针对不同的物料输送需求，这套结构还预留了参数调整空间，比如可以通过调整螺距大小适配不同输送量要求，调整叶片表面的耐磨处理结构适配磨琢性强的物料输送，在壳体上增加观察口、检修口方便日常维护清理，在进料端增加破拱装置避免易架桥物料堵料，这些可拓展的结构接口在建模阶段都做了预留，方便设计人员根据具体工况做快速改型，不需要从零开始重构整套模型。整套结构没有冗余的设计部件，所有零件都服务于物料输送的核心功能，装配关系清晰，运动部件的干涉检查全部完成，转动过程中叶片、主轴与壳体、密封件之间没有干涉问题，能够直接用于工程出图、方案演示或者虚拟装配调试。
