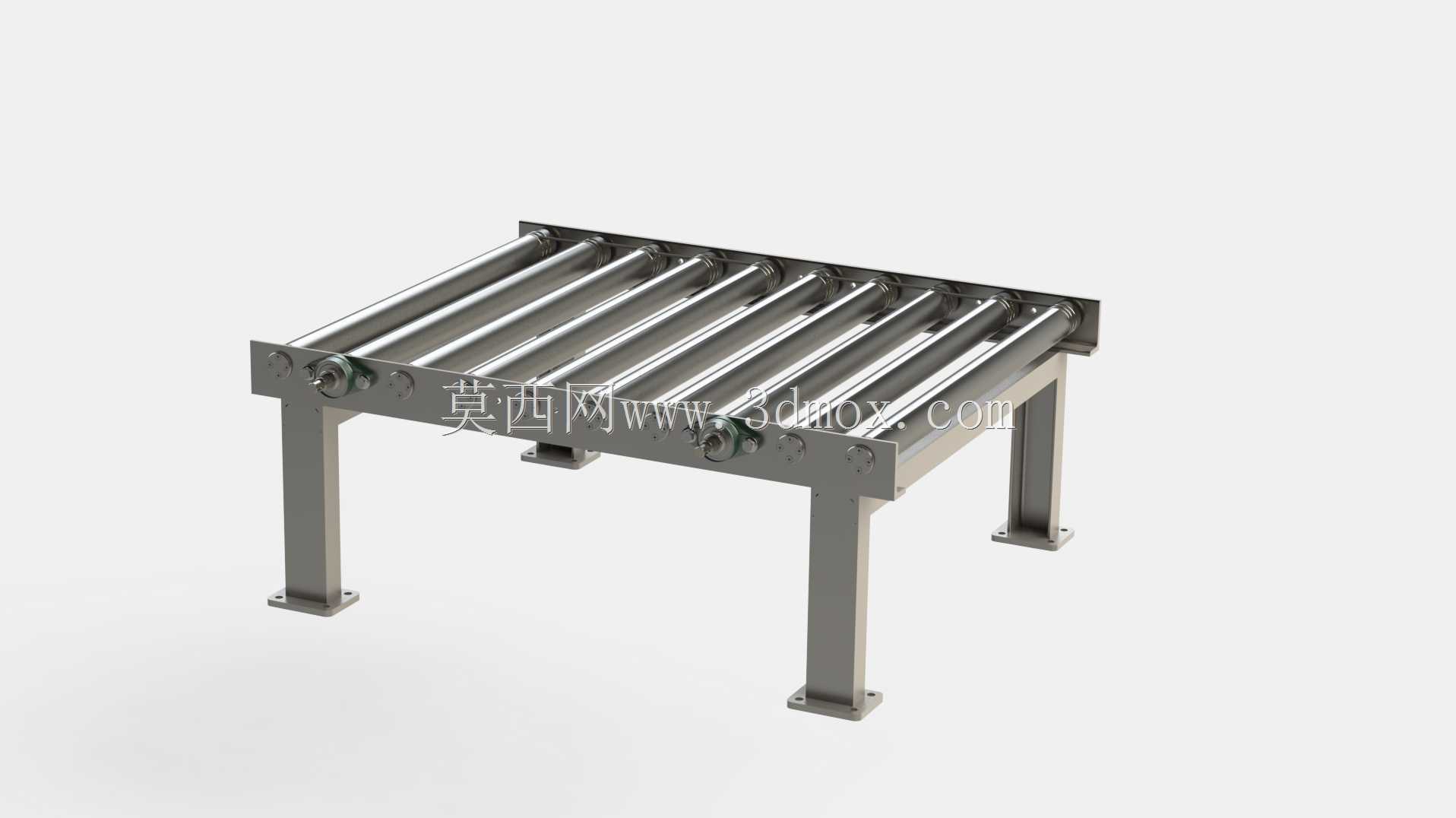

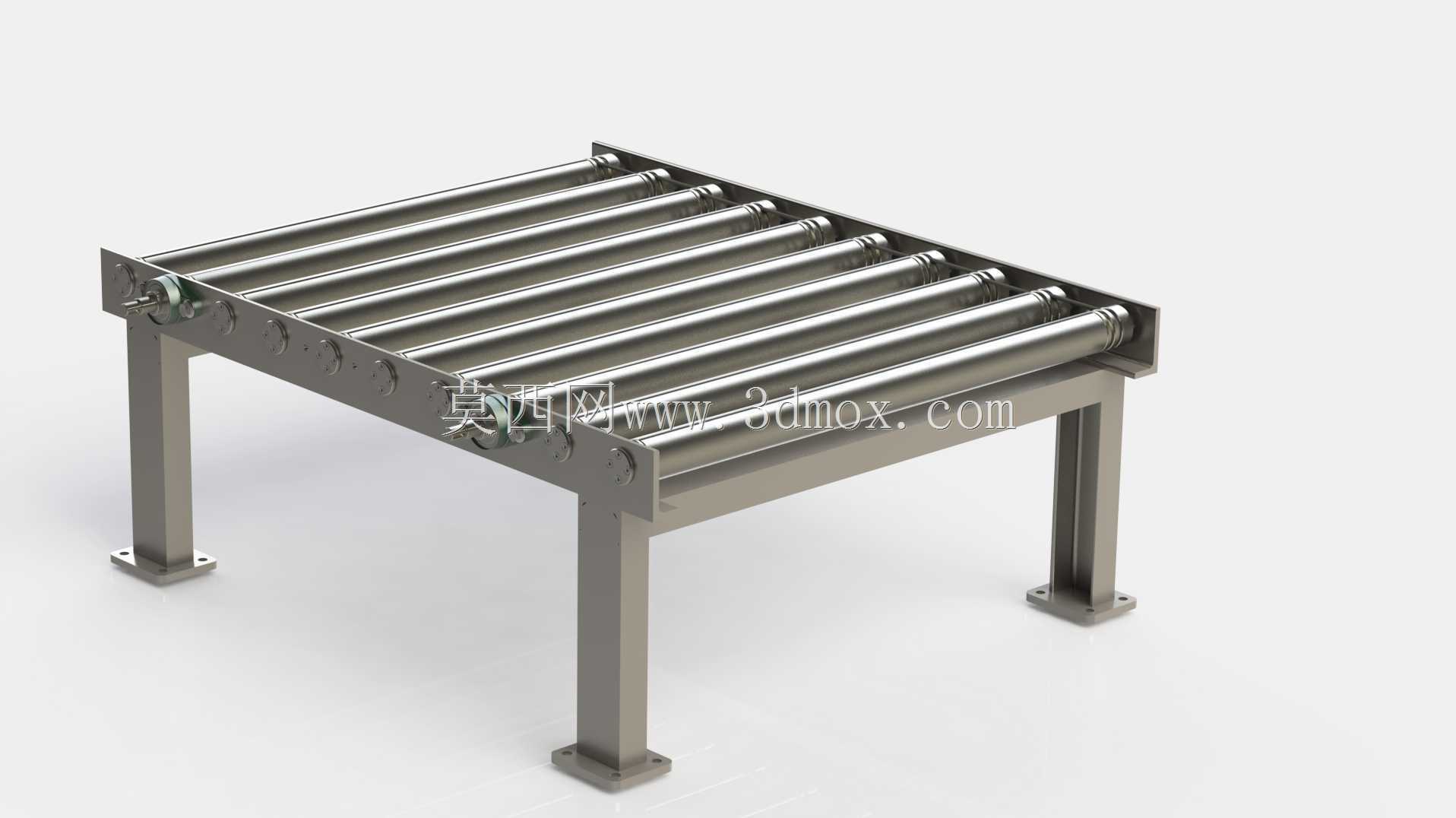

重载无动力辊筒输送台结构设计

　　这款无动力辊道输送结构，是面向车间工位间短距离物料转运、包装线段间衔接、仓储分拣段人工辅助输送场景开发的承载结构，日常可适配箱装工件、托盘载具、板式加工件的平移输送，无需额外配置驱动组件，依靠人工推送或者工位间的高度差即可实现物料滑移，在五金加工车间的工序间流转、电商仓储的打包段输送、家具板材的加工工位衔接场景中都有广泛适配性。

　　从结构设计逻辑来看，整体采用分体式装配思路，主体框架由标准矩形钢管焊接成型，支腿与主框架之间采用螺栓连接的方式，既可以在运输过程中拆分打包减少占地，也能在现场安装时根据现场地面平整度微调支腿高度，适配不同的安装地面条件。辊筒部分采用等间距排布设计，单根辊筒两端配置精密轴承座，辊筒表面做镀锌防锈处理，既降低了物料推送时的滚动阻力，也能适应车间内少量切削液、灰尘的工况，减少日常维护的频次。支腿底部配置带安装孔的方形地脚板，可通过膨胀螺栓与地面固定，避免大负载输送时设备出现移位，也可以根据需求选配脚轮组件，实现整台设备的灵活移位，适配临时生产线的搭建需求。

　　在功能特性上，该结构的辊筒间距经过针对性计算，可适配最小底面尺寸大于间距三分之一的载具，避免小型工件卡入辊筒间隙；主框架侧边预留了标准安装孔位，可后续加装侧边导向条、阻挡器、工位扫码架等附属组件，无需对主体框架进行二次打孔焊接，拓展性较强。框架的承载能力通过型材壁厚与辊筒轴径的匹配设计，可满足常规工业场景下的单元负载输送需求，辊筒的转动阻尼经过调校，既不会因为阻尼过小导致物料推送时惯性过大冲出工位，也不会因为阻尼过大增加人工推送的劳动强度。

　　从安装边界来看，设备整体的长宽尺寸可根据输送线长度需求进行模块化拼接，单段标准单元的宽度适配常规工业托盘与标准周转箱的尺寸，支腿的高度范围覆盖常规作业工位的高度需求，安装时仅需保证各拼接段的辊筒上平面处于同一水平高度，即可避免物料输送过程中出现卡滞、跑偏的问题。设计过程中对各连接部位的应力集中点做了圆角过渡处理，支腿与主框架的连接部位增加了三角加强筋，避免长期负载下出现焊缝开裂、框架变形的问题。辊筒的装配采用快拆结构，单根辊筒出现磨损时可单独拆卸更换，无需拆解整台设备，大幅降低后期的维护成本与停机时间。

　　在实际工况适配中，该结构可根据输送物料的特性调整辊筒的材质与表面处理方式，比如输送表面易划伤的工件时可更换包胶辊筒，输送重型金属工件时可加大辊筒轴径与壁厚，整体的模块化设计思路让其可以快速适配不同行业的输送需求，不需要重新设计整体框架，仅需调整局部参数即可完成定制化适配。设备的侧边框架采用C型槽结构设计，可直接嵌入各类传感器、行程开关的安装螺母，为后续升级为动力输送线、加装自动化检测组件预留了安装空间，减少后续产线升级的改造成本。
