纺机用渔线轮完整装配结构三维设计

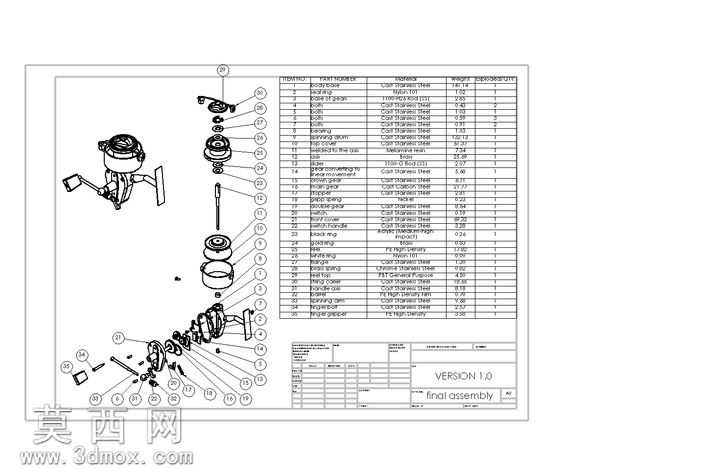

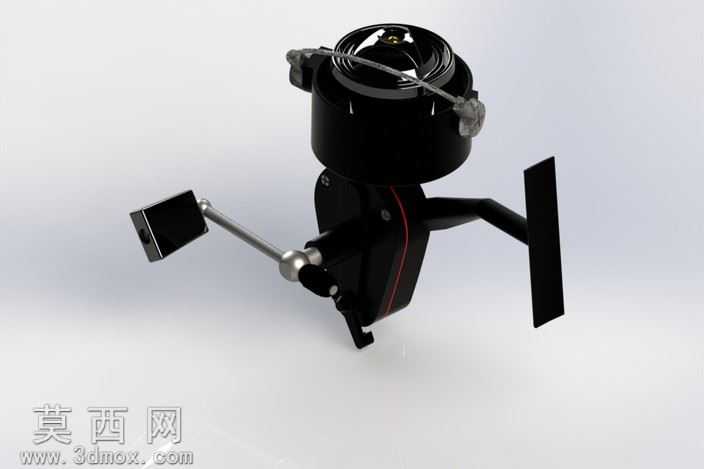

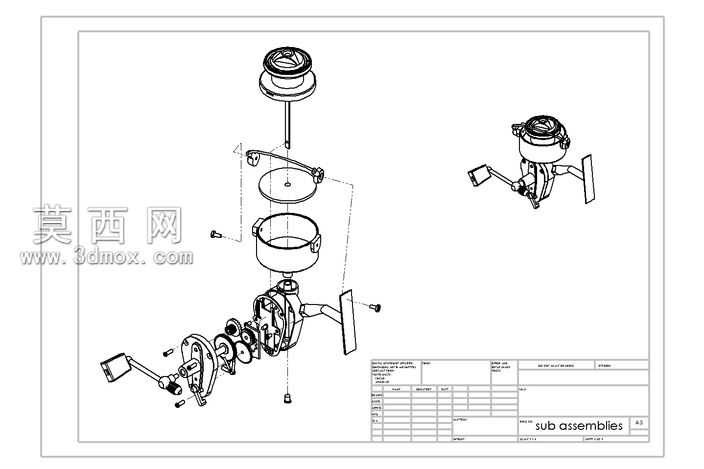

本作品为纺车式渔线轮的完整三维装配设计，建模过程严格遵循机械设计规范，先从核心传动部件入手搭建基础骨架，依次完成线杯、摇臂、主轴、传动齿轮、逆止机构、壳体、导线轮等所有零部件的参数化建模，每一个零件的尺寸都参考实物测绘与行业通用标准设定，保证各部件间的配合公差符合实际生产装配要求。建模过程中对回转类零件采用旋转凸台特征快速生成基础轮廓，对壳体类复杂曲面零件采用多基准面草绘结合放样、曲面缝合的方式构建，对齿轮类传动零件通过参数化方程生成渐开线齿形，保证传动啮合的精度。装配阶段采用自下而上的装配逻辑，先完成主轴组件的子装配，将轴承、传动齿轮、逆止棘爪依次装配到主轴上并添加同轴、端面配合约束，再完成线杯组件、摇臂组件、壳体组件的子装配，最后将所有子装配总装到一起，添加全局干涉检查，逐一排查零部件间的干涉问题并调整对应尺寸，确保整体装配无硬干涉，活动部件的运动行程符合实际使用逻辑。爆炸视图的制作严格按照实际拆装顺序排布零部件，沿装配轴向依次拆分各层零件，清晰展示每一个零件的装配位置与相邻配合关系，同时配套生成完整的零件明细栏，标注每一个零件的序号、名称、数量、材质信息，方便后续加工与装配参考。材质设定上，金属传动部件赋予合金钢材质并添加抛光金属质感，壳体部件赋予工程塑料材质模拟玻纤增强尼龙的哑光质感，线杯部件赋予阳极氧化铝材质表现金属表面的细腻磨砂效果，摇臂握丸部分赋予软胶材质提升视觉真实感。整体设计完整还原了纺车式渔线轮的内部传动与外部结构，可用于钓具产品的结构验证、教学演示以及二次开发参考，所有零部件均可单独导出用于工程图生成与数控加工编程。
