带端部挡料结构的辊子输送装置设计

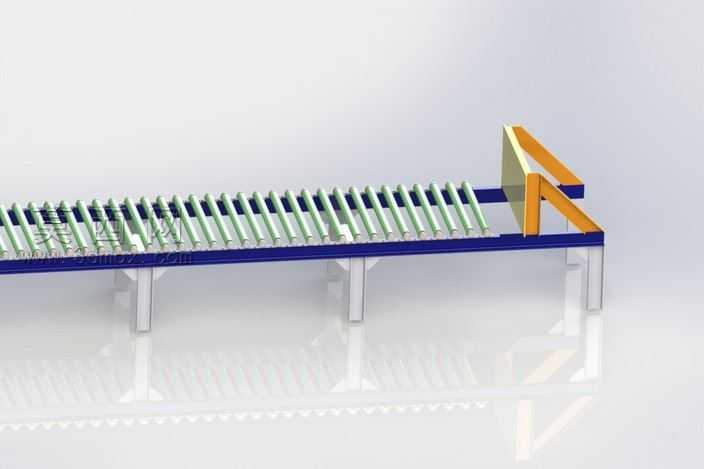

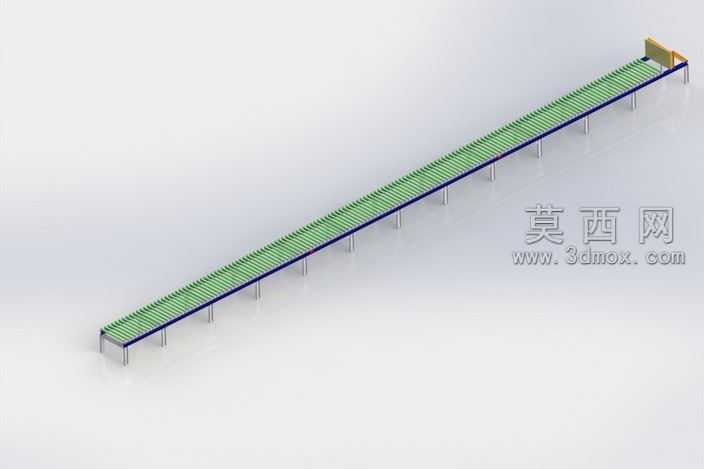

本作品为制造课程设计环节完成的辊式输送装置三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自下而上的装配建模思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的装配干涉量为零，符合实际机械装配的精度要求。渲染阶段采用哑光工业白作为场景基底，对不同部件赋予差异化的材质属性：辊子部分赋予浅绿哑光金属材质，模拟实际生产中镀锌辊筒的表面质感；机架主梁赋予深蓝色哑光喷塑材质，还原工业输送设备机架的常规涂装效果；支撑腿赋予银灰色磨砂金属材质，匹配方管焊接机架的金属质感；端部挡料结构赋予橙黄警示色材质，既区分功能部件，也符合工业设备安全色的使用规范。结构设计上，该输送装置采用等间距排布的圆柱形辊子作为承载输送面，辊子两端通过轴承座与两侧主梁连接，保证辊子转动的顺畅性；底部采用四根方管支撑腿作为承重结构，支撑腿与主梁采用焊接式连接结构，保障整体机架的结构刚度；端部设置的折角型挡料结构，可阻挡输送工件从输送线末端滑落，挡料结构通过螺栓与主梁端部固定，可根据实际输送工件的尺寸调整安装高度，具备一定的适配性。设计过程中充分考虑了课程设计的教学要求，在保证结构功能完整的前提下简化了非核心的复杂细节，既还原了辊式输送机的核心工作原理，也让整体模型结构清晰，便于理解输送设备的基本构成，各部件的尺寸比例均参考常规轻型辊道输送机的参数进行设定，保证模型的尺寸合理性，不存在结构失真的问题。
