卷材开卷捆绑输送一体化设备结构设计

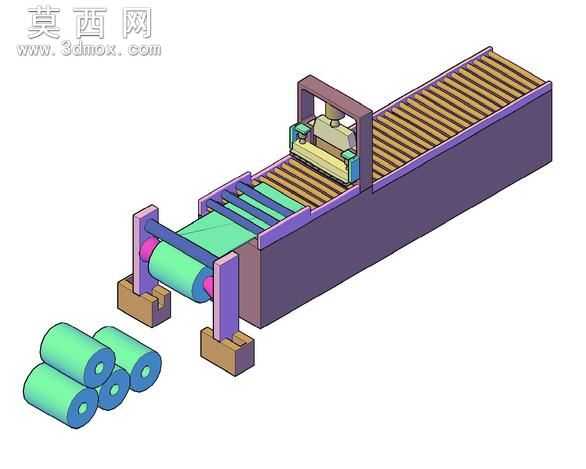

本三维模型为面向卷材加工产线的开卷捆绑一体化设备，整体采用长条形卧式布局设计，在三维建模过程中严格遵循工业设备实际装配逻辑完成各部件的层级搭建，从整体机架到每一处连接紧固件都完成了参数化建模，确保各部件的装配公差符合机械设计规范。设备主体机架采用深紫色哑光金属材质模拟焊接钢结构机身，表面做了均匀的喷涂质感处理，还原工业设备机架的真实外观质感；进料端设置了对称分布的紫色立式支撑臂结构，用于承托绿色的卷材放卷辊，放卷辊采用亮面绿色工程塑料材质模拟卷材外层，辊轴端部做了蓝色金属端盖的细节处理，还原卷材料卷的真实视觉效果，支撑臂底部搭配棕色木质纹理的减震垫脚，模拟设备安装时的减震支撑结构。设备中部设置了压合导向机构，框架式的压合支架采用棕褐色金属材质，内部的压辊、导向条分别采用不同色彩的材质区分，其中导向条为蓝色金属质感，压合工作面为米黄色耐磨材质，清晰区分不同功能部件的同时，也还原了设备导向压合结构的材质选型逻辑。长条形输送台面采用棕黄色辊道结构，每一根输送辊都做了独立建模与阵列排布，辊道表面做了细微的防滑纹理处理，模拟工业输送辊道的防滑输送特性。建模过程中对设备的运动逻辑做了适配性结构设计，放卷辊的支撑位置预留了转动间隙，压合机构预留了上下调节的行程空间，输送辊道的排布间距符合卷材输送的承托要求，确保整体结构符合开卷、输送、捆绑工序的作业流程。渲染阶段采用等轴测视角展示设备整体形态，搭配柔和的环境光突出各部件的结构轮廓与材质差异，料卷与设备主体分开展示的布局，清晰呈现设备的加工对象与作业场景，整体模型结构完整，各部件连接关系清晰，可用于产线方案展示、设备结构教学等场景，能够直观展现开卷捆绑设备的整体构造与作业逻辑，为同类设备的设计优化提供直观的三维参考。
