乘用车多辐条铝合金轮毂结构设计

项目分类:汽车类 发布时间:2022-04-11 ID:608950
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计

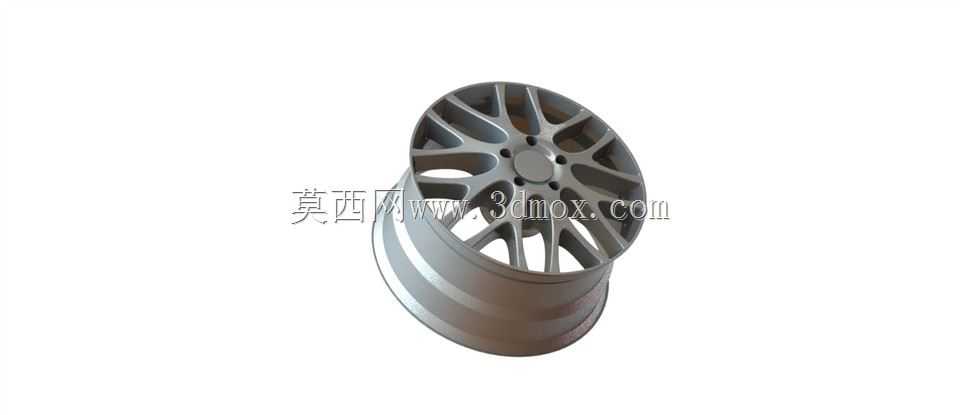

  日常做整车底盘零部件匹配时,轮毂是连接轮胎与车桥轴头的核心承载件,这套多辐条铝合金轮毂的建模逻辑,完全围绕量产乘用车的实际装车需求展开。先从安装边界说起,中心定位孔的公差带严格按照H7级精度设定,与轴头的配合间隙控制在0.02mm以内,避免高速行驶时出现轮端跳动;周围均布的螺栓孔采用节圆直径114.3mm的通用乘用车规格,适配M12规格的轮毂螺栓,孔位周边做了2mm深度的沉台设计,既可以容纳螺栓头部避免突出干涉,也能分散螺栓锁紧时的局部压应力,防止长期使用后安装面出现压溃变形。轮辐部分采用十组双辐条的对称布局,不是单纯为了外观造型,每组辐条的截面从中心安装盘向外缘轮辋处逐渐收窄变厚,这种变截面设计是经过受力校核的:

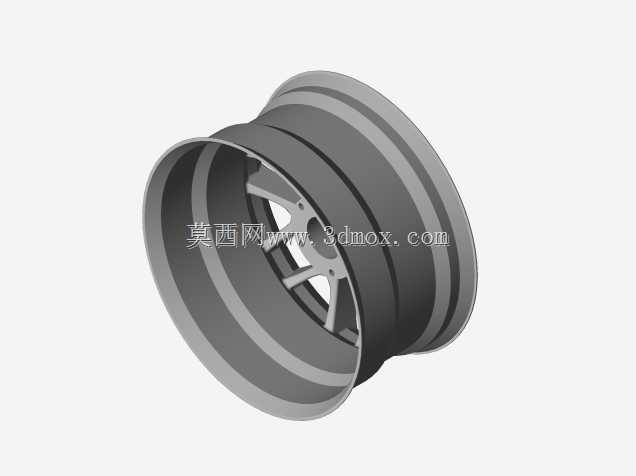

  车辆过弯时侧向载荷会集中在轮辐靠近轮辋的连接区域,加厚的截面可以提升抗弯曲形变能力,而靠近中心盘的位置辐条宽度更大,能均匀分散制动时的扭矩载荷,同时对称的辐条布局在做动平衡时更容易调整配重,减少平衡块的粘贴量。轮辋部分采用J值7.0的标准规格,适配胎宽205-225mm的民用轿车轮胎,轮缘处做了凸起的安全凸峰设计,当轮胎出现意外失压时,胎圈可以卡在凸峰位置不会直接脱开轮辋,避免高速行驶时轮胎脱圈引发失控风险;轮辋内部的气门嘴孔位预留了标准11.5mm直径的安装孔,位置避开辐条遮挡,方便后期充气与胎压监测传感器的安装。从实际应用场景看,这类铝合金轮毂相比传统钢制轮毂,重量能降低30%左右,属于非簧载质量的减重,

  能直接提升悬挂系统的响应速度,改善路面颠簸时的滤震表现,同时铝合金材料的散热性能更好,长距离连续制动时,轮辋可以更快把刹车盘产生的热量传导出去,降低制动系统的热衰减概率。建模过程中特意在辐条背面做了不等厚的加强筋设计,这些加强筋没有突出辐条表面影响外观,而是在辐条的非可视面做了3mm高度的凸起,对应每处辐条与轮辋的连接位置,能在不增加整体重量的前提下,提升轮毂过坑洼路面时的抗冲击能力,避免出现辐条断裂的问题。另外轮辐表面的造型做了轻微的内凹弧度,一方面是为了刹车卡钳预留足够的安装空间,适配大尺寸的多活塞刹车卡钳,避免转向时轮辐蹭到卡钳,另一方面内凹的造型可以在车辆行驶时引导气流穿过轮辐,直接吹向刹车盘表面,强化制动系统的风冷效果。

  安装面的背面做了0.5mm深度的车削加工平面,保证轮毂与轴头法兰面完全贴合,不会因为接触面不平整出现高速抖动的问题,中心孔周围的减重槽是在保证结构强度的前提下,去除多余的材料,进一步降低轮毂的整体重量,同时这些减重槽的边角都做了R3以上的圆角过渡,避免应力集中导致的疲劳裂纹。在日常的车辆维保场景中,这类标准化规格的轮毂通用性较强,只要螺栓孔节圆直径、中心孔尺寸、偏距参数匹配,就可以在同级别不同车型上替换使用,建模时把偏距值设定为民用轿车常用的40mm,保证装车后轮胎不会超出翼子板,也不会向内蹭到悬挂下摆臂与减震器。轮辋与轮辐的连接位置采用了大圆角过渡,没有尖锐的棱角,既可以降低铸造时的应力集中,提升铸件的成品率,也能减少长期行驶中路面石子击打造成的边角崩缺问题。整体结构完全按照量产铸造铝合金轮毂的工艺要求设计,所有壁厚都控制在3.5-6mm之间,符合低压铸造的工艺成型要求,不会出现壁厚差过大导致的铸造缩孔缺陷。
