内齿圈搭配多行星轮传动结构设计

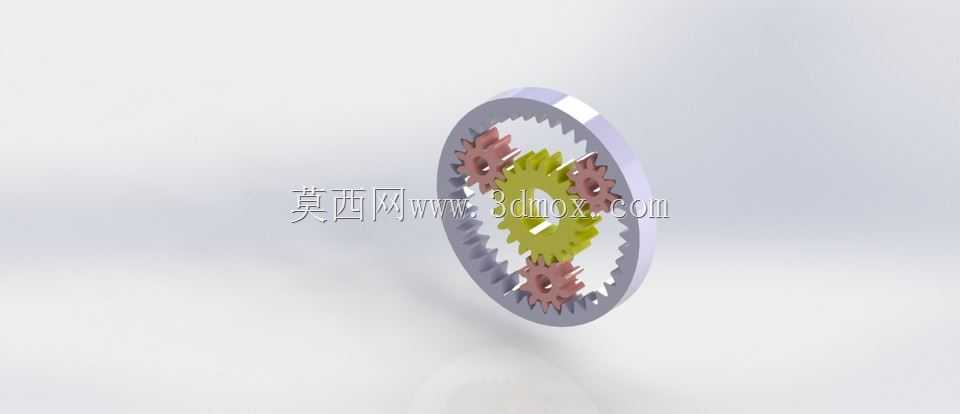

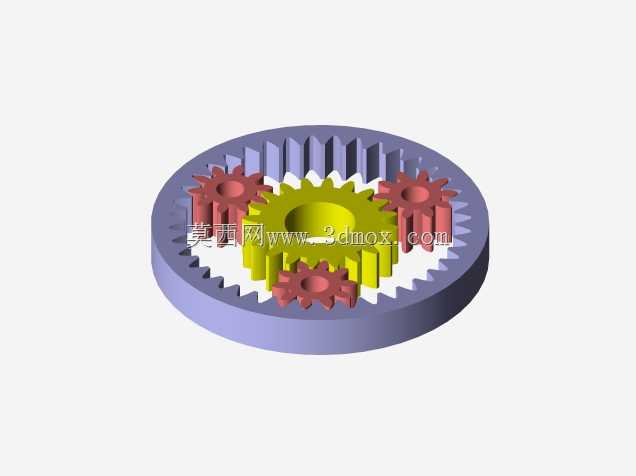

　　在各类需要大传动比、紧凑安装空间的传动场景中，行星轮系的应用覆盖了从工业减速设备、伺服传动机构到小型动力传输单元的多个领域，这套行星齿轮结构的设计，核心围绕同轴传动的空间利用率优化展开，区别于常规定轴齿轮传动需要沿径向排布多组齿轮的布局，行星轮系将所有传动构件整合在同一轴线上，能在极小的轴向与径向尺寸内实现多级减速的传动需求。从结构组成来看，这套轮系包含外齿太阳轮、多组均匀排布的行星轮、以及内侧带齿的固定内齿圈，行星轮通过支撑结构安装在行星架上，动力输入至太阳轮时，太阳轮带动周向均匀分布的行星轮沿固定内齿圈做公转与自转的复合运动，最终通过行星架输出动力，这种动力分流的传动形式，能让多组行星轮共同分担负载，相比同尺寸的定轴齿轮结构，

　　承载能力可提升数倍，同时传动过程中的啮合冲击更小，运行平稳性更优。设计过程中首先要匹配的是各轮齿的模数一致性，所有参与啮合的齿轮必须采用相同模数与压力角，才能保证齿面啮合间隙处于合理范围，避免出现卡滞或侧隙过大导致的传动回差；行星轮的数量选择上，这套结构采用了四个行星轮周向均布的方案，均布角度的计算需要严格匹配内齿圈与太阳轮的齿数差，保证每个行星轮都能同时与太阳轮、内齿圈顺畅啮合，不会出现齿位干涉的问题。从安装边界来看，整套轮系的最大外径由内齿圈的齿顶圆尺寸决定，轴向安装尺寸需要叠加行星架的支撑厚度、各齿轮的齿宽以及两侧端盖的定位空间，在做设备选型匹配时，需要预留出内齿圈外圈的固定安装位，通常内齿圈外圈会设计定位止口与连接孔，

　　用于将内齿圈固定在设备壳体上，避免内齿圈随行星轮发生转动；输入端与太阳轮的连接一般采用键连接或抱紧式连接，需要保证太阳轮的输入轴线与内齿圈、行星架的输出轴线保持严格同轴，同轴度公差需要控制在0.02mm以内，否则会导致轮齿偏载，加速齿面磨损，严重时还会出现轮齿断裂的问题。实际应用中，这类行星齿轮结构常被集成在伺服电机的输出端、自动化设备的回转驱动单元、小型输送线的减速模块中，相比谐波减速结构，行星齿轮的抗冲击负载能力更强，适合存在瞬时过载的传动场景；相比蜗轮蜗杆结构，行星轮系的传动效率更高，长期运行的能耗更低。在齿形设计上，这套结构的轮齿采用渐开线齿形，齿顶高系数与顶隙系数都采用通用标准值，加工时可以通过滚齿、

　　插齿的常规工艺完成加工，不需要特殊定制刀具，能有效降低加工成本；行星轮的支撑部位需要预留轴承安装位，每个行星轮内部通常安装一对深沟球轴承或滚针轴承，用于抵消传动过程中的径向力，减少行星轮转动时的摩擦阻力，轴承的选型需要根据单颗行星轮分担的额定负载来计算，保证轴承的额定动负载能覆盖设备运行时的最大冲击载荷。做三维建模过程中，需要重点验证各轮齿在啮合过程中的干涉情况，尤其是行星轮在公转至不同角度位置时，齿顶与太阳轮齿根、内齿圈齿根的间隙是否均匀，行星架在转动过程中是否会与内齿圈或太阳轮的轴肩发生剐蹭；装配时需要保证各行星轮的齿面啮合印痕处于齿面中部位置，如果印痕偏于齿端，说明行星轮的安装轴存在偏斜，需要调整行星架上安装孔的位置度公差。这类结构的传动比计算由内齿圈齿数与太阳轮齿数的比值决定，固定内齿圈的状态下，传动比为1加上内齿圈齿数与太阳轮齿数的比值，设计时可以通过调整太阳轮与内齿圈的齿数搭配，在不改变整体安装尺寸的前提下获得不同的传动比，适配不同的输出转速与扭矩需求。
