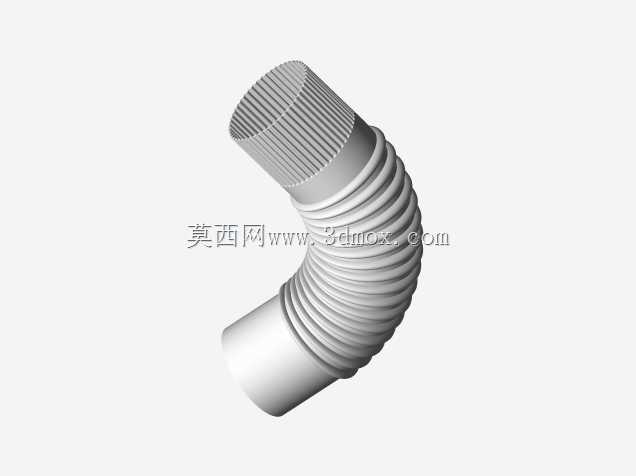

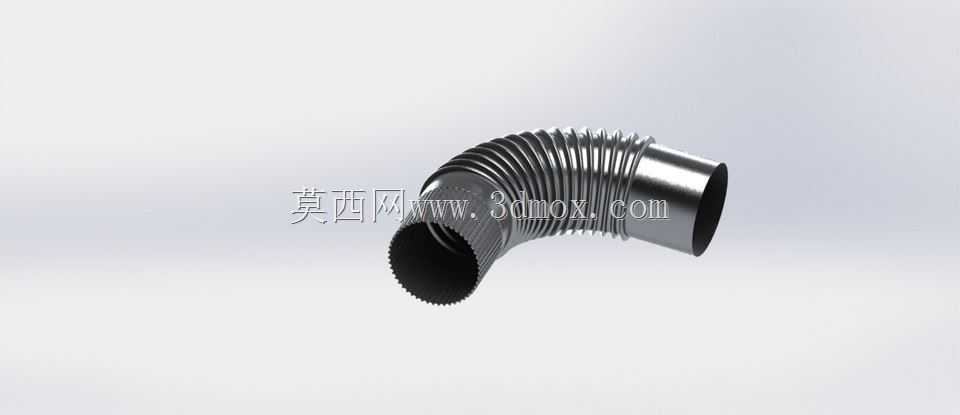

工业炉用90度波纹金属排烟弯管结构

　　这款90度弯角的波纹金属管路，主要服务于各类工业加热炉、小型燃烧设备的排烟导流场景，在小型实验电炉、食品烘焙烤炉、工业热处理炉的排气段都能见到这类结构的应用，核心作用是在有限的安装空间内完成烟气的转向输送，同时抵消设备运行过程中产生的热位移与管路振动。从实际使用场景来看，炉体工作时排烟段温度跨度极大，常温安装状态到满负荷运行时，金属管路会因热胀冷缩产生轴向与径向的形变，如果采用刚性直角弯管，很容易在焊缝位置产生应力集中，长期冷热循环下会出现开裂漏烟的问题，而这款弯管将整段弯折区域设计为连续的波纹结构，每一圈波纹都相当于一个柔性补偿单元，能够在不额外加装膨胀节的前提下，吸收管路热变形量，同时还能缓冲炉体风机运行带来的管路振动，

　　降低振动传递到炉体外壳产生的共振噪音。在设计思路上，这款弯管没有采用常规的直角弯头加两段直筒焊接的结构，而是将波纹段直接延伸覆盖整个弯折区域，两端预留的光滑直筒段作为安装接口，接口处的内径与波纹段的通径保持一致，避免管路通径突变造成的烟气阻力上升，减少排烟过程中的压损，保障炉内烟气能够顺畅排出，维持炉腔内部的压力稳定。波纹的齿形采用了圆弧过渡的梯形结构，既保证了管壁在径向有足够的柔性可以实现角度微调与形变补偿，又不会因为波纹过深造成管路内部积灰——工业炉排出的烟气往往带有少量燃烧产生的粉尘颗粒，如果波纹槽过深，粉尘容易堆积在槽内长期堵塞管路，这种浅圆弧的波纹设计，让烟气携带的粉尘可以顺着管壁光滑的圆弧面被气流带走，

　　减少日常维护的清灰频率。从安装边界来看，两端的光滑直筒段长度经过匹配设计，既可以直接插入配套的排烟软管内用喉箍锁紧，也可以对接同通径的金属硬管采用焊接或者卡箍连接，安装时不需要额外制作过渡接头，90度的弯折角度刚好适配多数炉体侧面排烟口向上或者水平转向接入排烟总管的布局，不需要现场对管路进行二次弯折加工，避免现场弯管造成的管壁褶皱、通径变小问题。管壁厚度的选择也兼顾了柔性与耐用性，过薄的管壁虽然柔性更好，但在高温烟气长期冲刷下容易磨穿，过厚的管壁则会让波纹段的补偿能力下降，无法起到缓冲形变的作用，这款弯管的壁厚选取刚好平衡了两者的需求，在常温下可以手动进行小范围的角度微调，适配安装时的位置偏差，

　　长期高温工作下也不会出现管壁塌陷的问题。在实际设备选型中，这类波纹弯管往往被用在炉体排烟口与排烟主管道的连接位置，属于设备排烟系统的易损衔接部件，相比刚性弯头，它的安装容错率更高，即使炉体加工时排烟口的位置存在几毫米的安装偏差，也可以通过波纹段的微量形变完成对接，不需要对炉体或者主管道进行二次修正，大幅降低了设备总装时的装配难度。同时波纹结构的管壁相比光滑直管拥有更大的散热面积，烟气经过弯管段时可以通过波纹表面散出部分热量，降低后续排烟管路的温度，减少高温对后续管路密封件的老化影响。
