工业炉用90度波纹金属排烟弯管结构

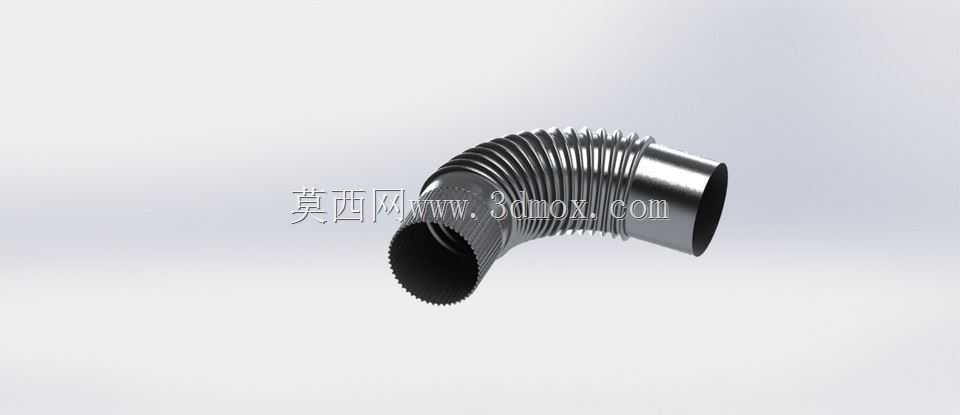

　　这款90度弯角的波纹金属管件，主要应用在各类工业加热炉、小型热处理设备以及商用燃烧器具的排烟通路中，承担着将炉腔内燃烧产生的高温烟气导向指定排放方向的核心作用，同时也可作为设备内部热风循环管路的转向连接件使用。在实际的工业炉设备布局中，受安装空间限制，排烟口往往无法直接对接竖直烟道，这类弯管就成为了管路转向的核心部件，相比硬连接的直角弯头，波纹结构的设计能够吸收设备运行过程中因温度变化产生的管路热胀冷缩位移，避免管路焊缝处因热应力集中出现开裂漏烟的问题，这一点在持续高温运行的炉类设备上尤为关键。从结构设计层面来看，管件整体采用薄壁金属材质加工，弯折段通体加工为连续的环形波纹结构，这种结构一方面让管件具备了一定的角度微调能力，

　　在现场安装时如果对接端口存在小范围的角度偏差，可以通过轻微掰动波纹段实现对齐，无需额外加工定制转接件，降低现场安装的适配难度；另一方面波纹结构也提升了管件的径向承压能力，在排烟系统存在小幅负压或正压波动时，不会出现管壁吸瘪或者鼓胀变形的情况。管件的两端为光滑的直边接口段，接口处做了齐边裁切处理，没有多余的飞边毛刺，既可以采用焊接方式与上下游管路固定连接，也可以配合卡箍、耐高温密封垫实现可拆卸式连接，适配不同设备的管路安装需求。在外形尺寸与安装边界方面，这类弯管的弯折半径经过优化，既不会因为弯折半径过小导致管路通流面积骤增局部阻力，也不会因为弯折半径过大占用过多的设备周边安装空间，两端直段的长度预留了足够的连接操作空间，

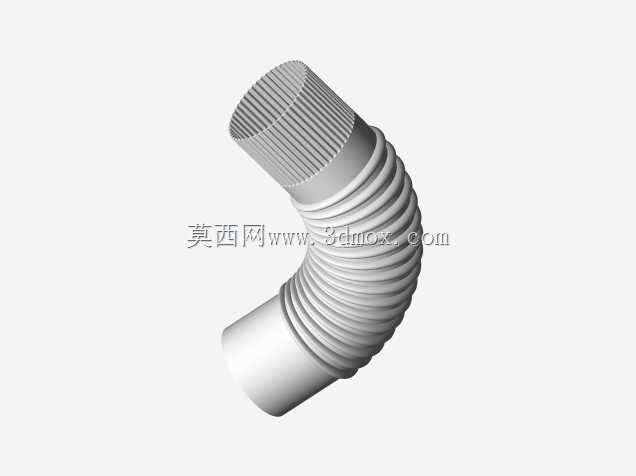

　　不管是进行焊接作业还是卡箍紧固，都有足够的操作余量，不会因为操作空间不足导致连接密封不到位。在实际选型应用中，需要注意这类波纹弯管的安装位置要避开设备的直接高温辐射区，虽然金属材质本身具备耐高温性能，但长期处于超温环境会降低材料的抗疲劳强度，影响波纹段的形变补偿寿命；同时在管路布置时，要避免在弯管位置额外施加过大的管路重量，波纹段的承重能力有限，过重的负载会导致波纹结构出现不可逆的形变，失去补偿能力。从建模逻辑来看，这款管件的建模过程优先保证了波纹段的螺旋升角与实际加工工艺一致，每一段波纹的波高、波距都均匀一致，两端直段与波纹段的衔接处做了平滑过渡处理，没有出现结构突变，避免在结构受力分析时出现应力集中的误判，

　　同时模型的壁厚参数按照实际薄壁管件的加工标准设置，能够直接用于后续的管路装配干涉检查、管路阻力模拟计算等工程场景，不需要额外进行模型修正。在设备维护层面，这类波纹弯管属于炉类设备的易损配件，长期处于高温烟气冲刷、温度反复升降的工况下，波纹段的波谷位置容易出现积灰或者应力疲劳裂纹，设计时采用标准化的接口尺寸，也方便后期运维时快速更换配件，减少设备停机维护的时间。
