外六角螺栓配六角螺母紧固组件

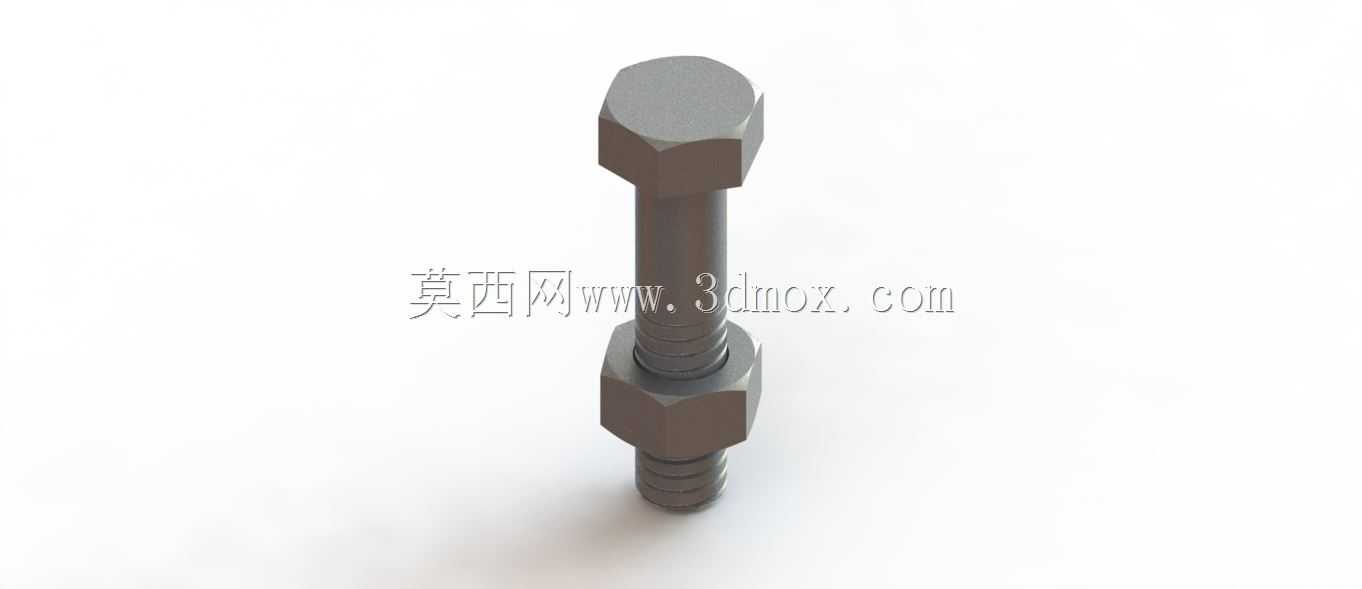

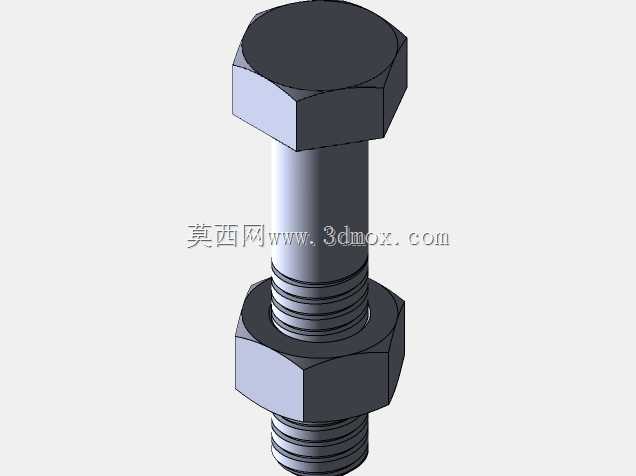

　　这套螺纹紧固组件是机械结构里最基础也最核心的连接单元，日常做设备结构设计时，几乎所有非永久可拆卸的连接场景都会用到这类标准件，小到小型传感器的安装固定、仪器仪表外壳的拼接，大到工业设备机架的型材拼接、传动部件的定位锁紧，都能看到这类螺栓螺母组合的身影。做这套模型的时候，首先要还原的是实际加工后的螺纹细节，螺栓杆部的外螺纹采用普通公制粗牙设计，牙型角60度，牙距匹配对应公称直径的标准参数，螺纹收尾处的退刀槽也做了还原，避免实际装配时螺母拧到根部出现卡滞；螺栓头部是标准外六角结构，对边尺寸、头部厚度都严格遵循通用紧固件的尺寸规范，方便现场装配时用标准开口扳手、套筒或者活扳手施加拧紧力矩，头部下端的承压面做了平整处理，

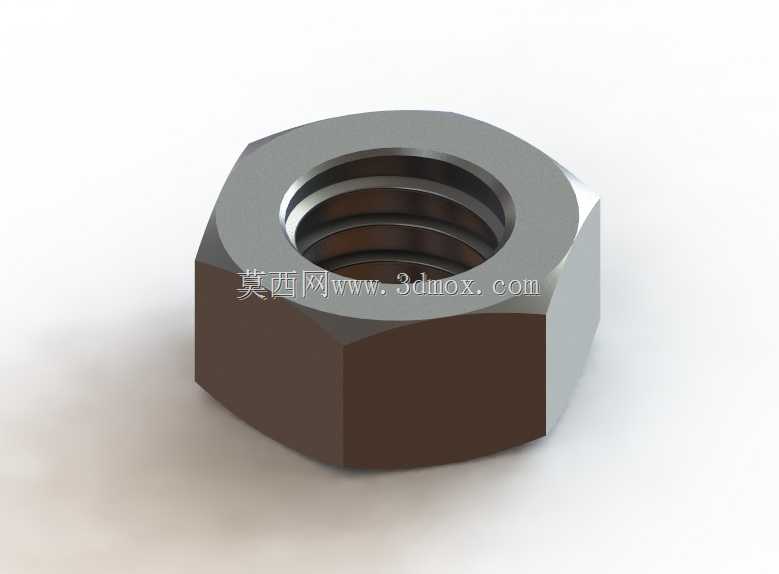

　　拧紧时能保证和被连接件表面均匀贴合，不会出现偏载导致的预紧力流失。配套的六角螺母和螺栓螺纹完全适配，螺母的六角对边尺寸和螺栓头部保持同规格一致，现场装配不需要更换扳手规格，能提升装配效率，螺母的端面也做了平整加工，和被连接件或者垫片接触时受力均匀，不会因为端面倾斜导致螺纹副受力不均，出现滑牙或者连接松动的问题。实际选型使用的时候，首先要确认螺栓的公称长度，这个长度需要根据被连接件的总厚度、配套垫片的厚度、螺母的拧紧预留量来计算，要保证螺母拧紧后螺栓露出螺母2-3个牙距，既不能因为螺栓太短导致啮合牙数不足，连接强度达不到设计要求，也不能因为螺栓太长导致端部突出过多，干涉周边其他运动部件或者占用额外安装空间。安装边界方面，

　　外六角结构的拧紧需要预留足够的扳手操作空间，设计安装位的时候要提前核算扳手的回转半径，避免因为周边结构太紧凑，导致扳手无法套入六角头，现场只能用开口扳手一点点拧，大幅降低装配效率；如果是安装在有振动的工况下，还要考虑配套防松垫片或者采用防松螺母，这套模型的螺栓和螺母端面都预留了垫片安装的空间，不需要额外修改结构就能适配平垫、弹垫或者止动垫片。做三维建模的时候，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线来降低模型占用的系统资源，如果是用于做渲染或者运动仿真，就要还原真实的螺纹牙型，模拟螺纹副的啮合过程，检查拧紧过程中是否会出现螺纹干涉、螺母卡滞的问题。很多刚入行的结构设计人员容易忽略紧固件的安装空间问题，

　　只在装配体里把螺栓螺母装上去，不预留扳手操作空间，等到零件加工完现场装配的时候才发现扳手伸不进去，只能临时打磨周边结构或者更换更长的套筒，既耽误装配进度，也可能破坏原有结构的强度。另外螺栓的杆部和安装孔的配合间隙也要提前考虑，如果是用于定位的连接，安装孔要采用铰制孔设计，螺栓杆部和孔采用过渡配合，保证连接的定位精度；如果只是普通的紧固连接，安装孔比螺栓公称直径大0.5-1mm即可，方便装配时调整对位。这套模型还原了紧固件的所有关键结构特征，不管是用于装配体的标准件调用，还是用于做紧固件的受力仿真分析，都能直接匹配设计需求，不需要再额外调整结构参数，能节省结构设计时标准件建模的时间，也能避免自行建模时出现尺寸不符合通用规范，导致后续加工采购出现偏差的问题。
