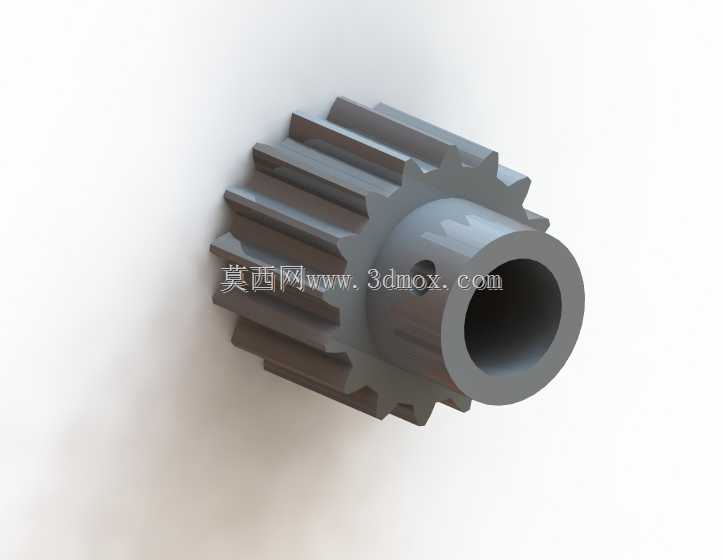

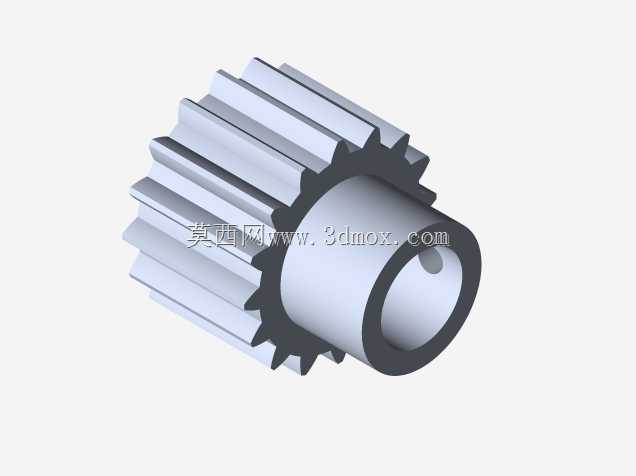

带轴向安装孔的空心直齿圆柱传动件

　　这款空心结构直齿圆柱齿轮，在中小载荷动力传递场景中有着非常广泛的适配性，常见于小型自动化输送线的动力端、精密检测仪器的进给机构、小型伺服传动模组以及部分民用机电产品的减速单元中，区别于实心轴齿轮，它的空心安装孔设计可以直接套接在对应直径的驱动轴上，无需额外设计轴套转接结构，能有效压缩传动组件的轴向安装空间，对于布局紧凑的小型设备来说，这种结构能大幅降低整体机构的体积冗余。

　　从功能特性来看，该齿轮采用标准渐开线直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，支撑轴承无需承受额外的轴向载荷，能简化支撑端的轴承选型与安装结构设计，同时直齿结构的加工工艺成熟，装配时的对中难度更低，后期维护更换的成本也相对可控。齿轮本体上设计的径向小孔，是用于安装紧定螺钉的定位结构，装配时将齿轮套入驱动轴后，拧入紧定螺钉即可实现齿轮与轴的周向固定，能传递额定范围内的扭矩，避免传动过程中齿轮与轴出现相对打滑的问题，这种固定方式拆装便捷，不需要额外加工键槽，对于小直径轴的传动场景来说，适配性远高于键连接结构。

　　在设计思路层面，这款齿轮的空心结构并非简单的轴孔打通，设计时充分考虑了壁厚与载荷的匹配关系，轮毂部分的壁厚经过强度校核，既能满足额定扭矩传递下的刚度要求，避免长期受载出现轮毂开裂的问题，又尽可能减少了不必要的材料冗余，降低零件自身的转动惯量，对于需要频繁启停、正反转切换的传动场景来说，更低的转动惯量能减少驱动端的动态负载，提升传动响应速度。齿部的参数设计遵循通用模数标准，能与同模数的标准直齿轮、齿条实现完美啮合，不需要定制配对齿件，通用性较强，设计时还对齿顶、齿端做了微小的倒角处理，既能去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能在啮合初期减少齿端的撞击磨损，提升齿轮副的初期磨合效率。

　　从安装边界来看，这款齿轮的轴向总长度与外径比例经过优化，安装时不需要预留过大的轴向操作空间，紧定螺钉的操作位置设计在轮毂的外露侧，使用常规内六角扳手即可完成锁紧操作，不需要特殊的安装工装。齿轮的内孔直径公差采用过渡配合设计，既能保证与轴的装配同轴度，避免高速转动时出现偏心振动，又不会因为过盈量过大导致装配难度提升，常温下使用铜棒轻敲即可完成套装作业。需要注意的是，这类空心直齿轮的适用转速区间有明确的范围，不适合超高速重载的传动场景，在选型时需要结合实际传递的扭矩、转速、工作环境温度等参数做校核，若用于有腐蚀、高粉尘的工况，还需要对应调整零件的表面处理工艺与材质选型，常规工况下采用优质碳素钢加工即可满足使用要求，有轻量化需求的场景也可以替换为工程塑料材质加工，但需要重新校核齿部的接触强度与弯曲强度，避免出现断齿、过度磨损的问题。

　　在实际设备应用中，这类齿轮常和小模数齿条配合组成直线进给机构，用在小型检测设备的样品输送工位，或是自动化设备的短距离直线驱动单元，也可以多组组合组成简易的直齿轮减速组，实现小扭矩范围内的减速增扭需求，因为直齿轮的啮合是沿齿宽方向全齿同时进入啮合，传动过程中的传动比恒定，不会出现斜齿啮合时的轴向窜动问题，对于传动精度要求中等的工位来说，完全能满足位置传递的精度要求。设计建模时，齿形的生成严格遵循渐开线生成原理，保证齿形的啮合精度，避免出现啮合卡滞、传动噪音过大的问题，轮毂与齿圈的过渡位置做了圆角处理，减少应力集中现象，提升零件的抗疲劳寿命，即使在频繁正反转的交变载荷下，也不容易出现过渡位置断裂的失效问题。
