六米长工业皮带传送称重计量装置

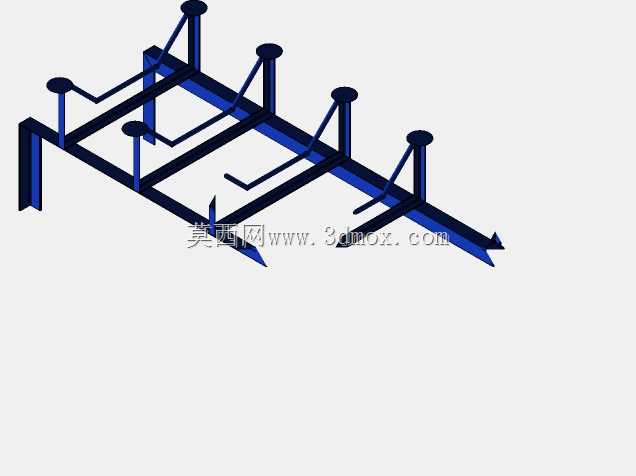

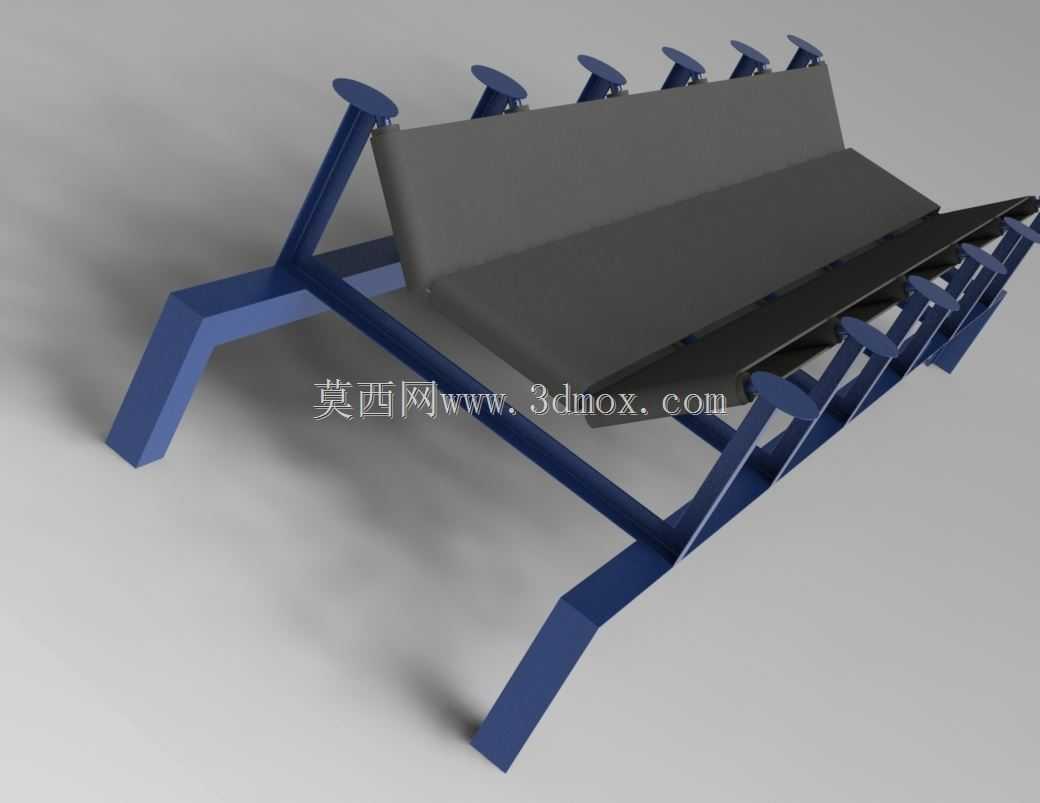

　　在散料连续转运的工业场景里，动态称重的精度和输送稳定性一直是现场运维和设计端共同关注的核心点，这套六米规格的皮带传送称重结构，正是针对散状物料连续输送过程中动态计量需求开发的实体结构方案。从现场安装边界来看，设备整体有效输送长度为六米，机架采用型钢焊接成型的支腿结构，支腿底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土地面上，安装时需保证机架纵向水平度偏差控制在千分之二以内，避免皮带跑偏对称重精度产生干扰。支腿采用外扩式斜撑设计，相比直支腿结构，能更好抵消皮带运行时的纵向冲击力，尤其是在物料落料点位置，斜撑结构可分散落料带来的瞬时载荷，减少机架整体形变对称重传感器的信号干扰。

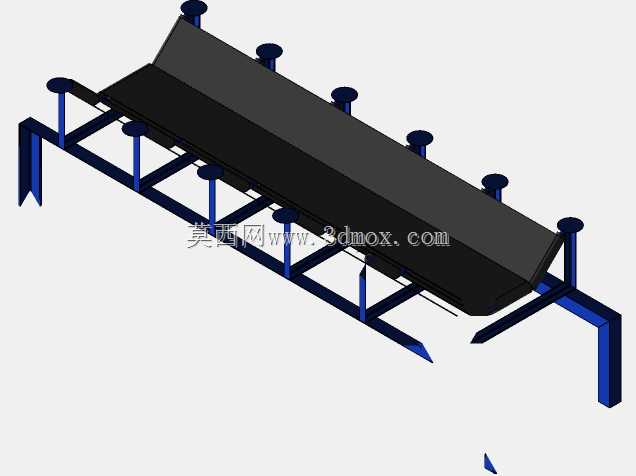

　　从功能逻辑上看，这套结构将输送功能与动态称重功能深度整合，不需要在输送线中间额外加装独立称重段，减少了物料转运的落差点，既降低了物料洒落的概率，也避免了多段输送对接时的皮带跑偏问题。皮带承载段采用多组平行托辊排布，托辊间距经过载荷计算匹配，在称重区域的托辊组安装精度要求更高，托辊径向跳动量需控制在0.2mm以内，保证皮带运行时称重面的平稳性，减少皮带跳动带来的称重误差。两侧的挡料立板高度根据常见散料的堆积角设计，可有效防止物料在输送过程中从侧边撒落，挡料板与皮带表面预留了3-5mm的间隙，既不会刮蹭皮带造成磨损，也能阻挡细颗粒物料溢出。

　　设计过程中，首先要平衡的是机架刚性与整体重量的关系，若机架刚性不足，满载运行时的形变会直接导致称重传感器受力偏移，出现计量偏差；若机架过于厚重，又会增加材料成本和现场安装的吊装难度。这套结构的主梁采用矩形型钢，在称重模块安装位置额外加焊了加强筋板，保证传感器安装基准面的平面度，同时支腿部分采用相对轻薄的型钢配合斜撑结构，在保证整体稳定性的前提下控制了整体自重。其次是称重模块的安装位置选择，没有将传感器布置在设备最端部，而是选在距离落料点两米左右的位置，这个位置物料经过落料冲击后已经在皮带上均匀铺开，运行状态更平稳，采集到的重量信号更准确，同时也避开了设备端部的张紧机构振动区域，减少信号干扰。

　　从实际应用场景来看，这类结构可直接对接上游的给料设备，比如料仓出料口、破碎机出料端、筛分设备出料端，在煤炭、矿石、粮食、化工散料的转运过程中，可实时统计输送物料的累计重量，不需要中断输送流程进行静态称重，大幅提升生产转运的效率。相比传统的静态地磅计量，这种在线连续计量的方式不需要车辆转运、停车称重的环节，可实现生产流程的全连续化，尤其适合流水线式的连续生产场景。设备的驱动端布置在出料侧，可更好保证皮带张紧侧与称重区域的隔离，减少驱动滚筒振动对称重的影响，尾部设置了螺旋张紧机构，可根据皮带的拉伸老化情况调整张紧度，保证皮带运行时不打滑、不跑偏。日常运维过程中，只需要定期检查托辊转动灵活性、清理皮带内侧的积料、校准称重传感器零点，就能保证设备长期稳定运行，结构上没有复杂的特殊零部件，大部分配件都是输送设备的通用件，现场维护更换的成本很低。在建模过程中，所有的安装孔位、配合间隙都按照实际加工装配公差设置，托辊与机架的安装位预留了调整间隙，可补偿现场安装时的焊接形变误差，挡料板采用分段式螺栓固定，磨损后可单独更换局部段，不需要整体拆卸，降低后期维护的工作量。
