IP66防护等级密封式传感装置壳体结构

　　在户外工业检测、潮湿工况传感监测、露天设备状态采集这类场景里，传感元件的防护壳体一直是结构设计里容易被忽略但直接影响设备使用寿命的核心部件，这款IP66等级的传感装置壳体，就是针对这类高防护需求场景做的结构设计。从实际使用场景来看，这类壳体主要适配需要在淋水、粉尘弥漫、短时浸水工况下工作的传感单元，比如户外管网的压力传感节点、露天输送线的位置检测模块、厂区户外环境的温湿度采集单元，还有洗车设备、户外工程机械上搭载的各类传感元件，都需要这类达到IP66防护等级的外壳做物理防护，避免内部电路板、感应元件被粉尘侵入或者被液体侵蚀导致失效。

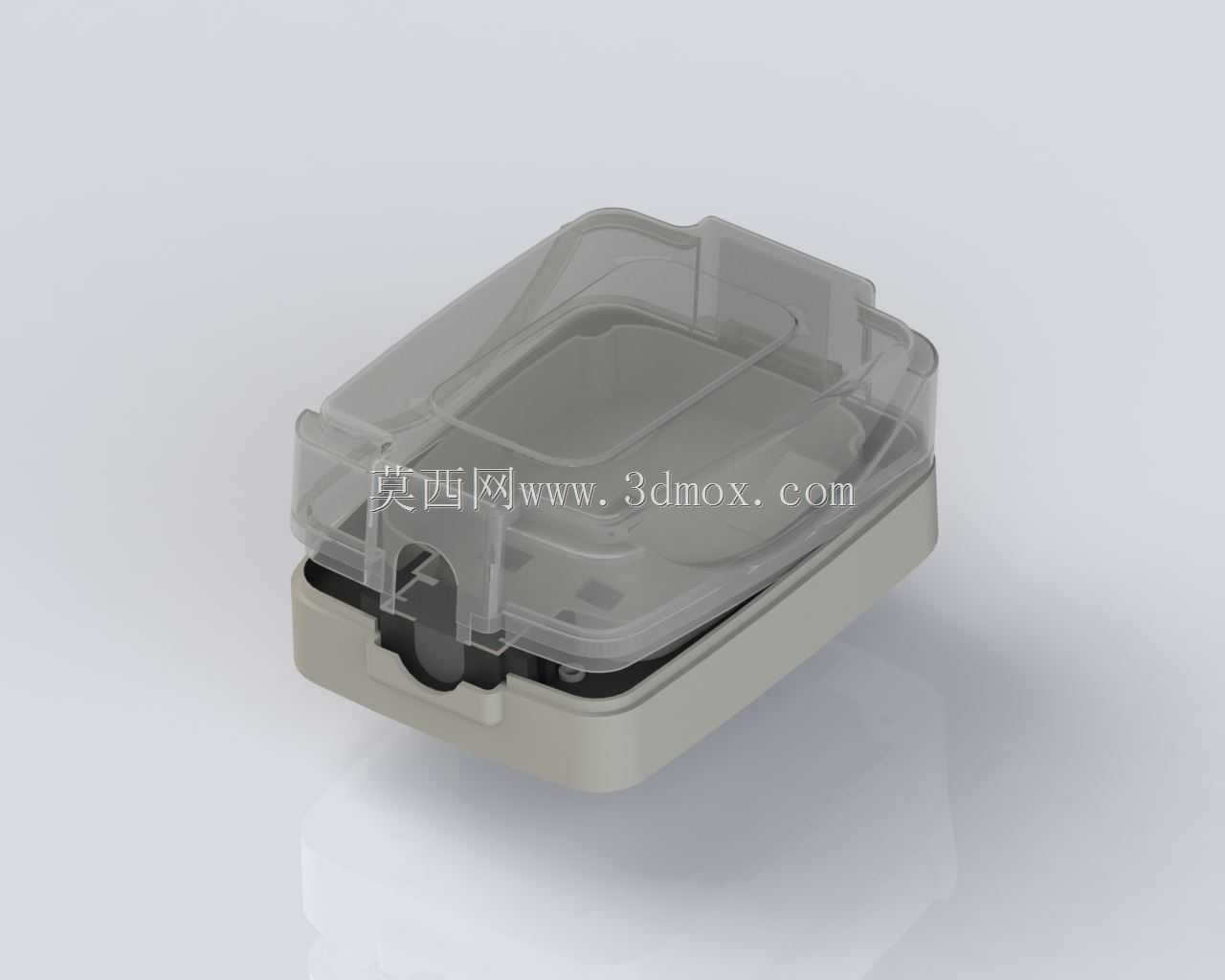

　　从功能特性上看，这款壳体采用上下扣合的装配结构，上盖为半透明可视材质，不需要拆开壳体就能直接观察内部指示灯的工作状态，日常巡检的时候不用拆解设备就能快速判断传感单元是否处于正常工作状态，大幅降低现场运维的工作量。下壳为硬质工程塑料材质，具备足够的结构强度，能承受常规的安装挤压、轻微磕碰，不会因为日常安装或者现场的小幅度碰撞出现壳体开裂的问题。上下壳的结合位置做了内嵌式的密封槽设计，装配时可以在槽内嵌入适配截面的橡胶密封圈，扣合后通过四周的卡扣或者螺丝锁紧，就能实现结合面的完全密封，配合壳体上预留的线缆出口密封结构，整体能达到IP66的防护等级，完全可以阻挡粉尘进入壳体内部，同时承受任意方向的低压喷水冲刷不会出现内部进水的问题，满足户外、潮湿、多粉尘工况的使用要求。

　　在设计思路上，这款壳体没有做多余的异形结构，整体采用圆角矩形的轮廓，一方面是减少壳体外部的棱角，避免安装或者运维过程中棱角磕碰造成人员划伤，另一方面规整的外形也更方便在设备表面、支架上做固定安装，不需要额外设计复杂的安装适配结构。上盖的半透明材质选用耐候性工程塑料，长期在户外紫外线照射下不会出现快速发黄、开裂的问题，能保证长期使用后的可视效果，同时材质本身具备一定的抗形变能力，在温度变化带来的热胀冷缩过程中，不会和下壳的密封面出现间隙，保证防护性能的稳定性。下壳的内部做了多组定位筋和安装柱，用来固定内部的传感电路板、接线端子，不需要额外打胶或者做复杂的固定结构，直接用螺丝就能把内部元件牢牢固定在壳体内，避免设备震动过程中内部元件出现移位、接线松脱的问题。线缆出口的位置设计了阶梯式的密封结构，可以适配不同线径的出线线缆，配合橡胶格兰头或者密封塞，能保证出线位置的密封可靠性，不会因为线缆直径的公差导致密封失效。

　　从安装边界和尺寸设计来看，这款壳体的整体外形尺寸控制得比较紧凑，不会占用过多的安装空间，适合在设备的狭窄安装位置布置。下壳的底部预留了两个对称的安装固定孔位，孔位的间距做了标准化设计，可以直接固定在常规的传感器安装支架、设备壁面的预留安装位上，不需要额外做转接板。壳体的内部空间做了合理的分区，分别预留了电路板安装区、接线区、密封件避让区，内部元件的最高安装高度不会触碰上盖的内表面，避免装配时上盖挤压内部元件造成损坏。上下壳的扣合导向结构做了小角度的导入设计，装配时不需要精准对位就能顺利扣合，提升批量装配的效率，同时扣合到位后会有明显的触感反馈，装配人员不需要反复检查就能确认壳体已经扣合到位，避免出现没扣紧导致防护失效的问题。另外壳体的壁厚设计做了均匀化处理，注塑生产的时候不会出现壁厚不均导致的缩痕、形变问题，批量生产的良率更高，同时均匀的壁厚也能保证壳体各个位置的结构强度一致，不会出现局部强度不足容易开裂的问题。在边角位置都做了圆弧过渡，避免应力集中，在受到外力冲击的时候，应力可以沿着圆弧面分散，不会在边角位置出现开裂的情况。
