电动三通球阀结构设计方案展示

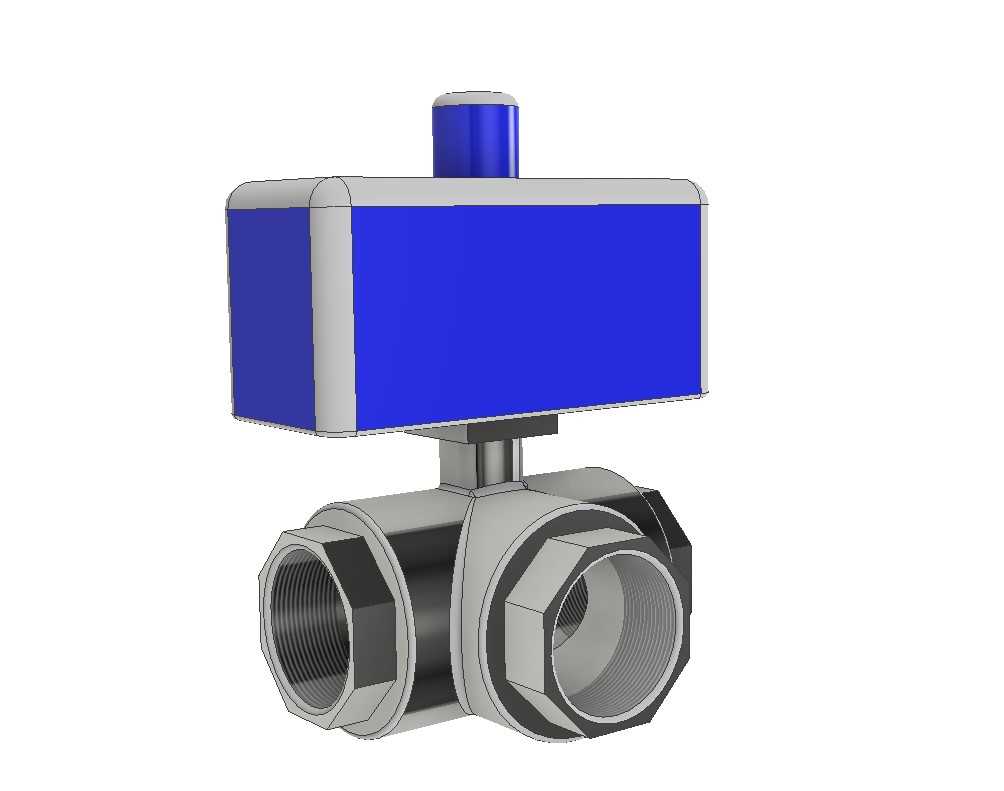

这款电动三通球阀的建模过程，首先要明确其核心应用场景——这类阀件多用于暖通空调水系统、小型化工流体管路、净水处理设备的流路切换工况，可替代两个两通阀完成合流或分流动作，减少管路接头数量、降低泄漏点风险。从结构设计逻辑来看，下部阀体采用三端内螺纹连接结构，三个通路口径统一为2.25英寸，接口处设计有六角扳拧位，安装时可直接用标准开口扳手卡紧，无需额外定制工装，适配常规民用及工业低压流体管路的安装标准，安装时需预留上部电动执行器的操作空间，执行器顶部到阀体底部的垂直距离要纳入管路布局的边界尺寸核算，避免和周边管线、支架产生干涉。上部电动执行器采用方型壳体搭配顶部指示帽的结构，指示帽可直观反馈阀芯当前的导通位置，现场巡检时无需拆卸外壳就能判断流路状态，执行器和阀体之间通过支架连接，连接轴处做了限位结构设计，避免阀芯旋转超程导致密封面磨损。建模时优先还原了阀体内部的球芯密封结构，球芯采用通孔设计，流道阻力小，全开状态下压力损失远小于截止类阀件，三个通路口的同轴度公差在建模时做了约束，保证和外接管路对接时不会出现偏载，避免长期运行后螺纹连接处出现渗漏。执行器壳体的边角做了小圆角过渡，既符合注塑壳体的开模工艺要求，也能避免安装过程中锐边划伤操作人员，接线腔设置在执行器侧方，布线时可从侧面走线，不会和上部安装空间产生冲突。这类阀件在选型时，要注意其公称压力适配范围，模型还原的密封结构可耐受常规低压流体工况，密封件采用内嵌式设计，更换维护时无需将整个阀体从管路上拆下，仅需拆卸上部执行器和阀盖即可更换密封件与球芯，降低后期运维成本。建模过程中对各部件的装配间隙做了还原，比如执行器输出轴和阀杆的配合间隙、球芯和密封座的预紧压缩量，都按照实际装配公差做了参数化设置，可直接导出工程图用于生产参考，也可用于流体仿真时的流道模型提取，模拟不同开度下的流场分布、压力损失参数，为管路系统的水力平衡计算提供准确的模型基础。
