传动系统用花键连接排挡轮盘结构

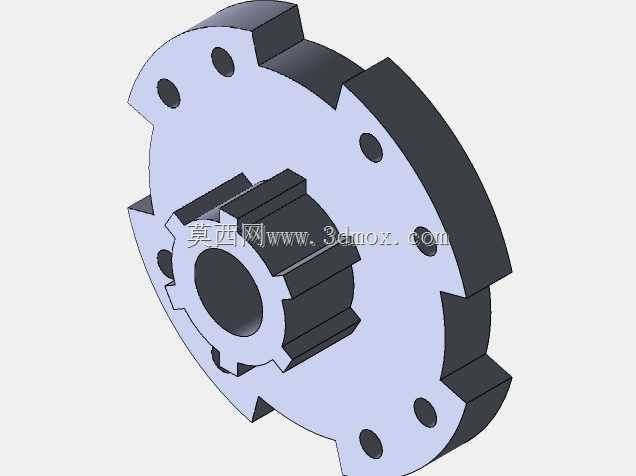

　　在中小功率变速传动的布局场景里，这类带花键连接结构的排挡轮盘，常被布置在手动换挡机构的动力传递路径中，承担换挡啮合、扭矩传递的核心作用，区别于常规直齿圆柱齿轮的全周啮合设计，该轮盘外缘做了分段式的凸齿结构，仅在对应换挡挡位的啮合区间设置啮合齿段，非啮合区间做圆弧避让，能在换挡滑移过程中减少不必要的齿面摩擦，降低换挡卡滞的概率。从结构设计逻辑来看，轮盘中心采用内花键孔作为动力输入输出的连接接口，花键的齿形选用矩形花键结构，相比渐开线花键，矩形花键的对中精度更易控制，加工时的刀具通用性更强，适合中小扭矩、频繁滑移换挡的工况，花键孔的内径与配合轴的外径采用间隙配合，配合公差控制在H7/g6区间，既保证换挡时轮盘能沿轴向顺畅滑移，

　　又不会因为间隙过大导致传动过程中出现径向晃动，避免啮合冲击带来的齿面崩损。轮盘的盘面沿圆周方向均匀布置了6个光孔安装位，这些孔位并非用于轮盘自身的轴向固定，而是当轮盘滑移至对应挡位啮合位置时，与换挡机构的定位销配合实现挡位锁止，孔位的位置度公差控制在0.02mm以内，确保定位销能顺畅插入，不会出现挡位锁止不到位、行驶中脱挡的问题。轮盘外缘的啮合凸齿共设置6组，每组凸齿的齿顶做了15度的倒角引导结构，换挡过程中轮盘轴向移动时，倒角结构能引导啮合齿顺利进入配对齿槽，减少打齿风险，齿面的粗糙度要求控制在Ra1.6以内，降低频繁换挡带来的齿面磨损，延长零件使用寿命。从安装边界来看，轮盘的最大外圆直径根据适配的传动箱腔体尺寸做了约束，

　　安装时轮盘外缘与传动箱内壁的最小间隙保留3mm以上，避免轮盘转动过程中与箱体内壁发生刮蹭，中心花键孔的轴向长度比配合花键轴的啮合长度短2mm，保证轮盘在全行程滑移时，花键的啮合长度始终满足扭矩传递的接触面积要求，不会出现局部应力集中导致的花键齿压溃。这类轮盘的材质通常选用20CrMnTi合金结构钢，毛坯采用模锻成型，加工完成后做渗碳淬火处理，渗碳层深度控制在0.8-1.2mm，表面硬度达到HRC58-62，芯部硬度保持在HRC30-45，既保证齿面和花键接触面的耐磨性能，又能让零件芯部具备足够的韧性，承受换挡瞬间的冲击载荷。在实际装配调试过程中，需要注意轮盘与换挡拨叉的配合间隙，拨叉卡入轮盘的拨叉槽时，槽侧与拨叉的间隙控制在0.

　　2-0.4mm，间隙过小会导致换挡阻力过大，操作手感生涩，间隙过大则会在传动过程中出现拨叉与轮盘的撞击异响，加速拨叉和轮盘槽的磨损。不同于常规传动齿轮持续啮合的工作状态，这类排挡轮盘只有在对应挡位接合时才会传递全负荷扭矩，空挡状态下轮盘仅随花键轴空转，不传递动力，因此在结构强度校核时，重点需要校核的是花键齿面的接触应力、啮合凸齿的弯曲强度，以及定位孔处的挤压应力，不需要像常啮合齿轮那样校核长期交变载荷下的疲劳寿命，更侧重瞬时冲击载荷下的结构可靠性。在三维建模过程中，这类零件的建模需要重点关注花键齿的参数准确性、外缘凸齿的分度精度、安装孔的位置度，装配时需要验证轮盘在花键轴上的全行程滑移顺畅度，以及各挡位下凸齿与配对齿轮的啮合侧隙，侧隙控制在0.1-0.2mm区间，既能补偿热变形带来的尺寸变化，又不会因为侧隙过大导致传动过程中出现冲击噪音。
