准双曲面齿轮传动轴结构设计

项目分类:齿轮 发布时间:2022-04-11 ID:609033
  • 准双曲面齿轮传动轴结构设计
  • 准双曲面齿轮传动轴结构设计
  • 准双曲面齿轮传动轴结构设计
  • 准双曲面齿轮传动轴结构设计

  在重载传动系统的布局设计中,交错轴动力传递的工况一直是结构设计的难点,尤其是在需要兼顾大传动比、低运行噪音与高承载能力的场景下,准双曲面传动结构的应用优势十分突出。这类带集成齿轮的传动轴,常见于车辆驱动桥、精密机床进给机构、重型输送设备的动力端,相比传统螺旋锥齿轮传动,它的轴线偏置设计能让传动轴布置更灵活,同时啮合过程中齿面的滑动接触特性可以提升运行平顺性,降低啮合冲击带来的振动与噪音。

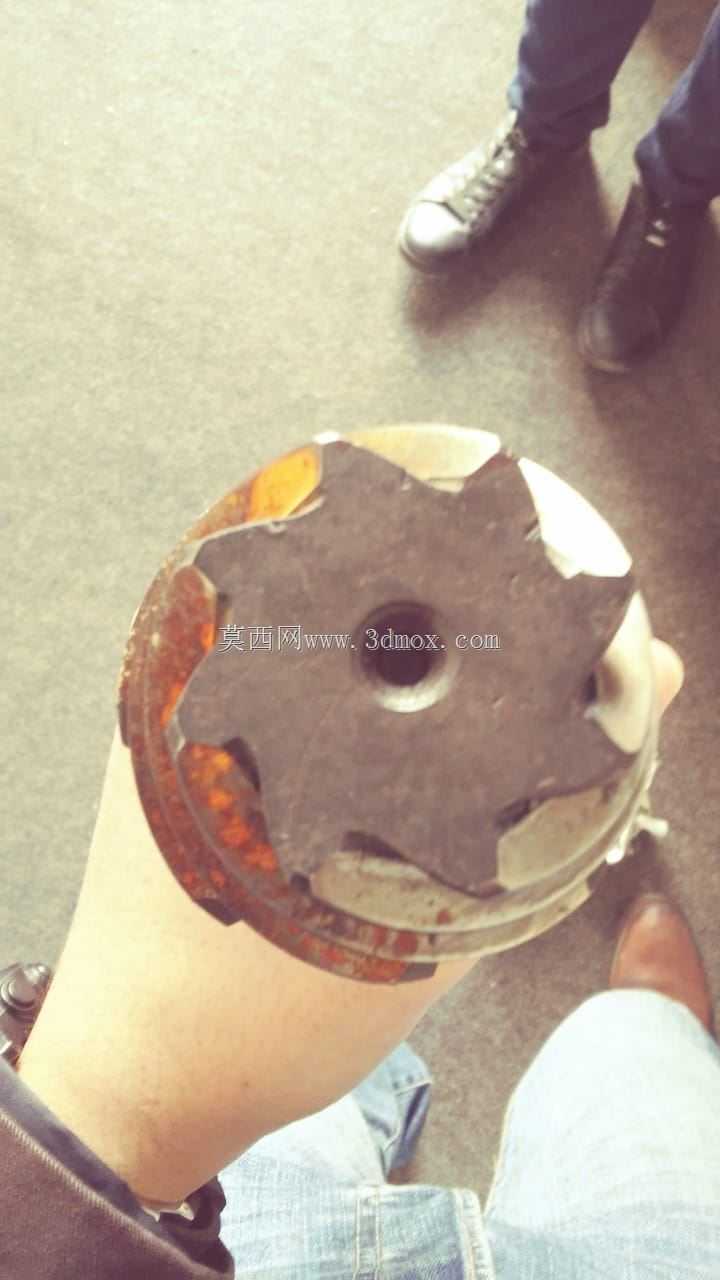

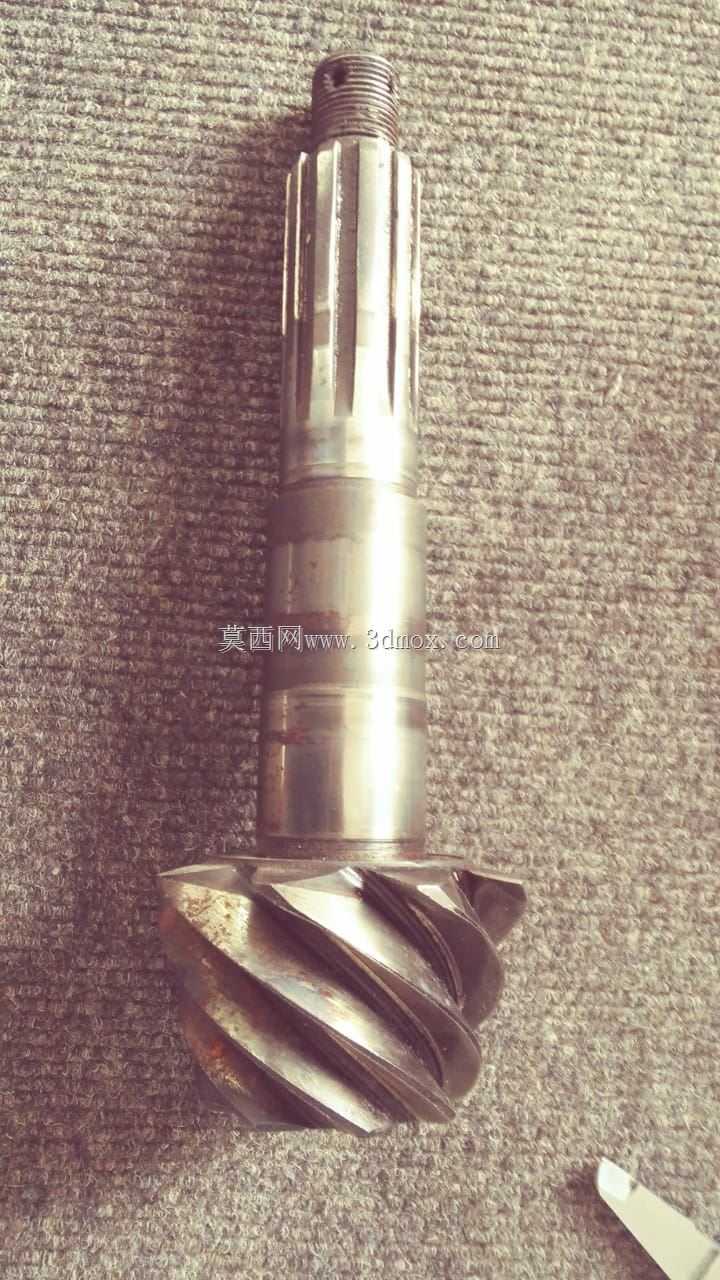

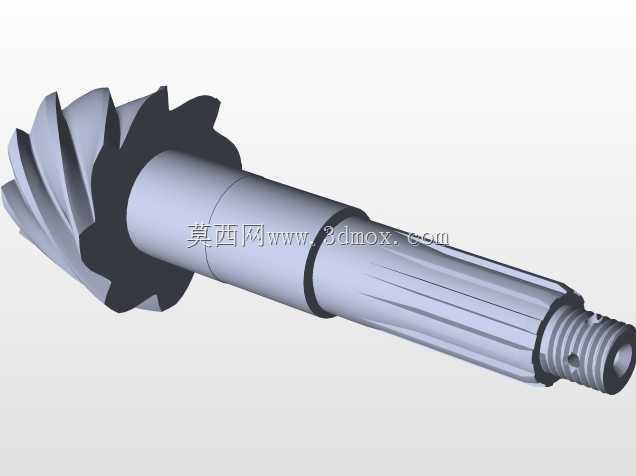

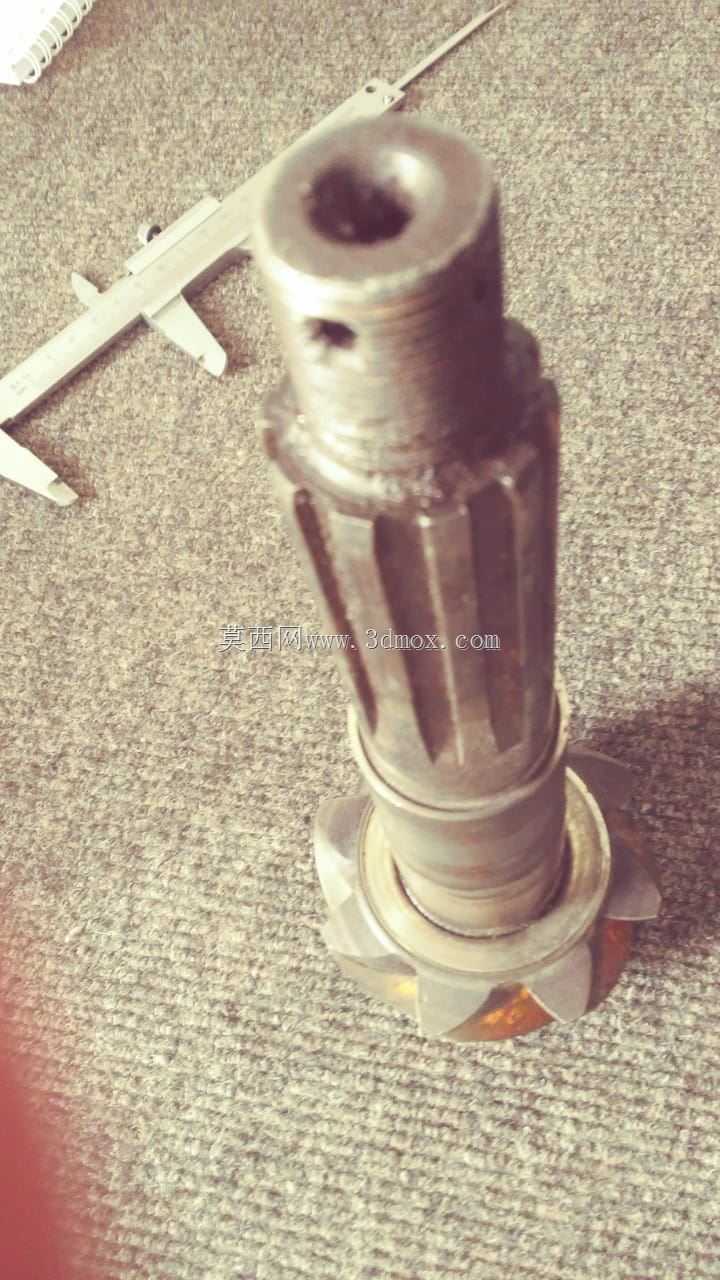

  从结构本身来看,该零件将准双曲面主动齿轮与传动轴做了一体化设计,避免了分体式装配带来的同轴度误差、键连接间隙等问题,能有效提升传动系统的扭转刚度。齿轮段的齿形经过螺旋角与压力角的匹配设计,啮合时重合度更高,单齿承受的载荷更小,适合持续传递大扭矩的工况。轴身部分根据安装需求做了分段设计:靠近齿轮的轴段用于安装支撑轴承,需要严格控制圆柱度与轴肩的垂直度,保证轴承内圈的贴合精度,避免运行过程中出现轴承偏载导致的早期失效;中间的花键段用于连接从动部件,花键的齿向公差与分度误差直接影响动力传递的均匀性,设计时需要根据传递扭矩的大小匹配花键的模数与齿数,同时预留足够的配合长度,保证连接强度;轴端的螺纹段用于锁紧端部的固定件,螺纹精度需要满足锁紧防松的要求,轴端的中心孔可作为加工与安装时的定位基准,保证整根轴的径向跳动控制在允许范围内。

  设计这类轴类传动件时,首先要根据系统的传动比要求确定齿轮的基本参数,包括齿数、模数、螺旋角、偏置距,同时要校核齿面接触强度与齿根弯曲强度,确保在额定载荷下不会出现齿面点蚀、断齿等失效形式。轴的结构设计需要兼顾加工工艺性与装配便利性,轴肩的高度要满足轴承内圈的定位要求,同时不能超过轴承内圈的倒角尺寸,避免轴承安装不到位;轴上的退刀槽、越程槽尺寸要匹配加工刀具的参数,减少加工过程中的应力集中;花键段的末端要做引导倒角,方便装配时的对中插入。

  安装边界方面,整根轴的轴向定位依靠两端轴承的限位结构,轴的总长需要匹配箱体内部的安装空间,齿轮段的位置要保证与从动准双曲面齿轮的啮合间隙符合设计要求,通常侧隙控制在0.1-0.3mm之间,根据运行工况的温度变化适当调整,避免热胀冷缩导致齿轮卡滞。轴的径向尺寸需要匹配所选轴承的内径,轴承位的表面粗糙度要达到Ra0.8以下,保证轴承配合的稳定性;花键段的配合公差根据连接形式选择,固定连接时采用较紧的过渡配合,滑动连接时采用间隙配合,同时要保证花键的同轴度相对于两端轴承位的跳动不超过0.02mm,避免运行过程中出现花键偏磨。

  在实际应用场景中,这类准双曲面传动轴的工况通常伴随一定的冲击载荷,因此材料选择上多采用渗碳合金钢,经过渗碳淬火处理后齿面硬度达到HRC58-62,芯部保持足够的韧性,既保证齿面的耐磨性能,又能承受冲击载荷不至于断裂。加工过程中需要先完成粗加工,留足够的精加工余量,经过热处理后再进行磨齿、磨轴颈的精加工工序,保证各段的尺寸精度与形位公差符合设计要求。装配时需要先调整齿轮的啮合接触区,通过调整垫片的厚度改变轴的轴向位置,让接触区位于齿面的中部偏齿顶位置,保证满载时接触区不会偏移到齿端造成偏载磨损。

  不同于普通圆柱齿轮轴,准双曲面齿轮轴的齿形是空间曲面,建模过程中需要准确生成齿面的渐开线与螺旋线轨迹,保证齿形的准确性,否则加工出来的齿轮会出现啮合异响、承载不足的问题。轴上的各个台阶、槽、孔的位置都需要严格按照装配关系定位,比如轴承位之间的跨距会影响轴的刚性,跨距过大容易导致轴的挠曲变形过大,影响齿轮啮合精度,跨距过小则会增加轴承的载荷,降低轴承使用寿命,设计时需要通过刚度校核确定合理的支撑跨距。同时要考虑润滑需求,齿轮啮合位置与轴承位置需要设计对应的油路或者油槽,保证运行过程中润滑油能到达摩擦表面,避免干摩擦导致的零件早期失效。
