Tronxy X1桌面级FDM熔融沉积成型设备

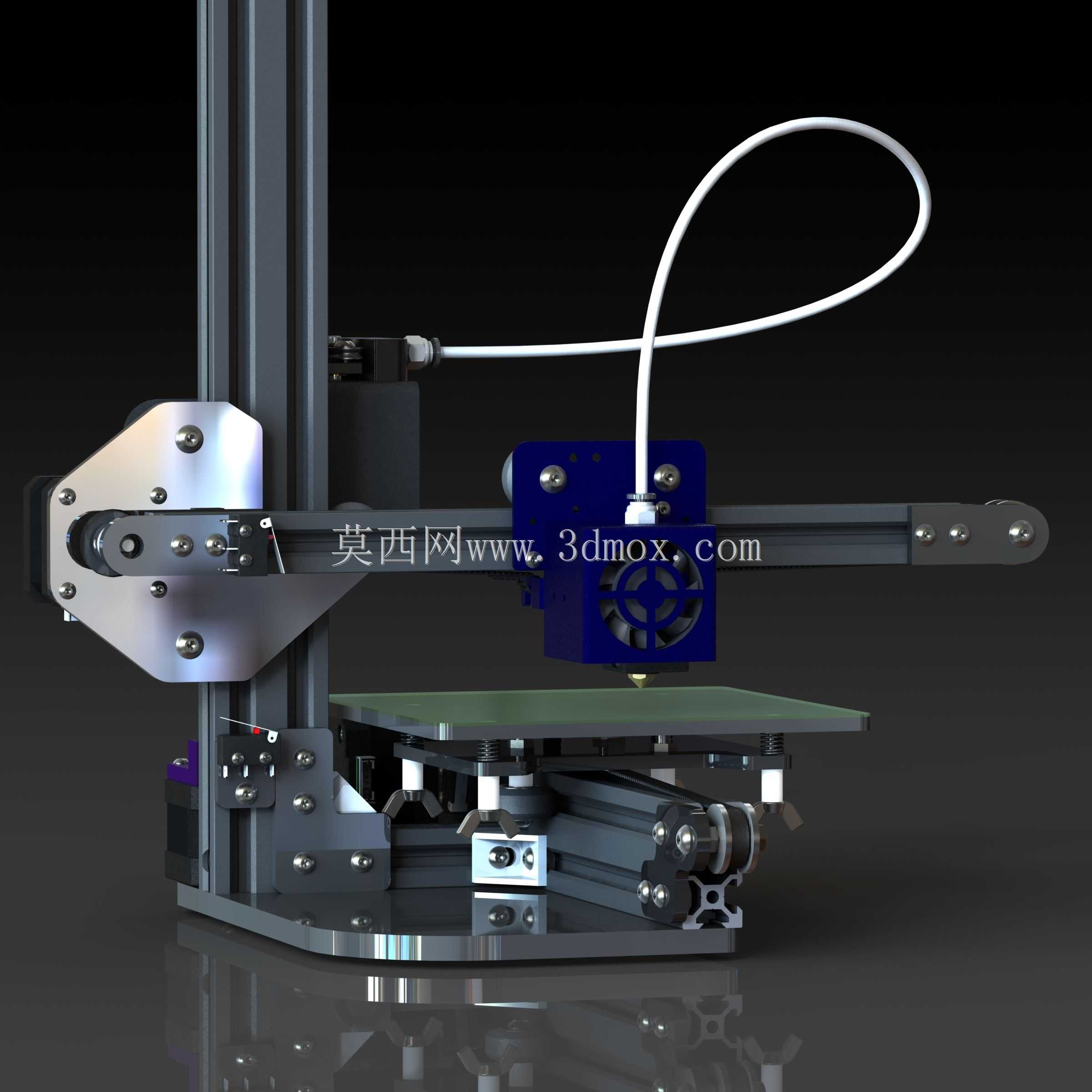

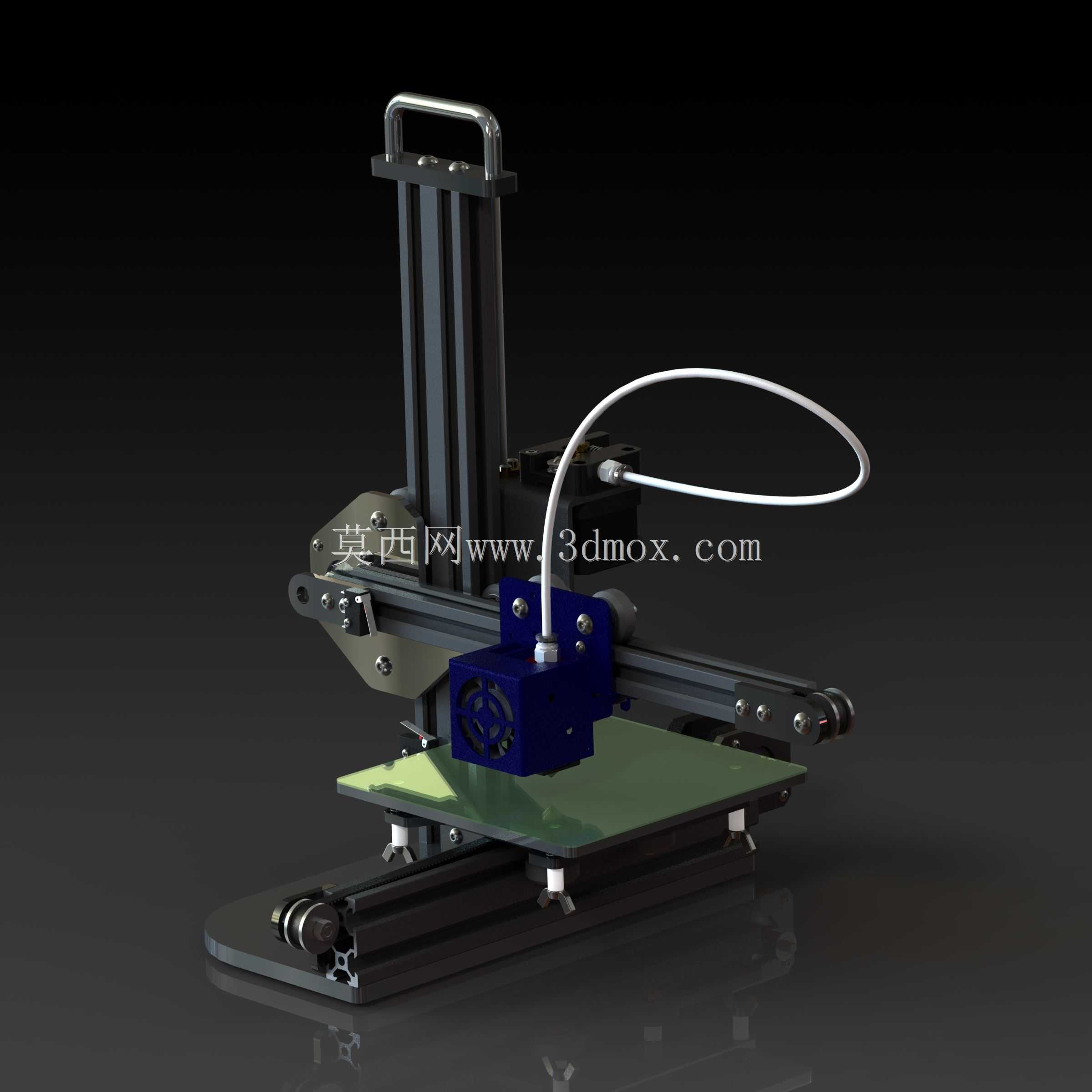

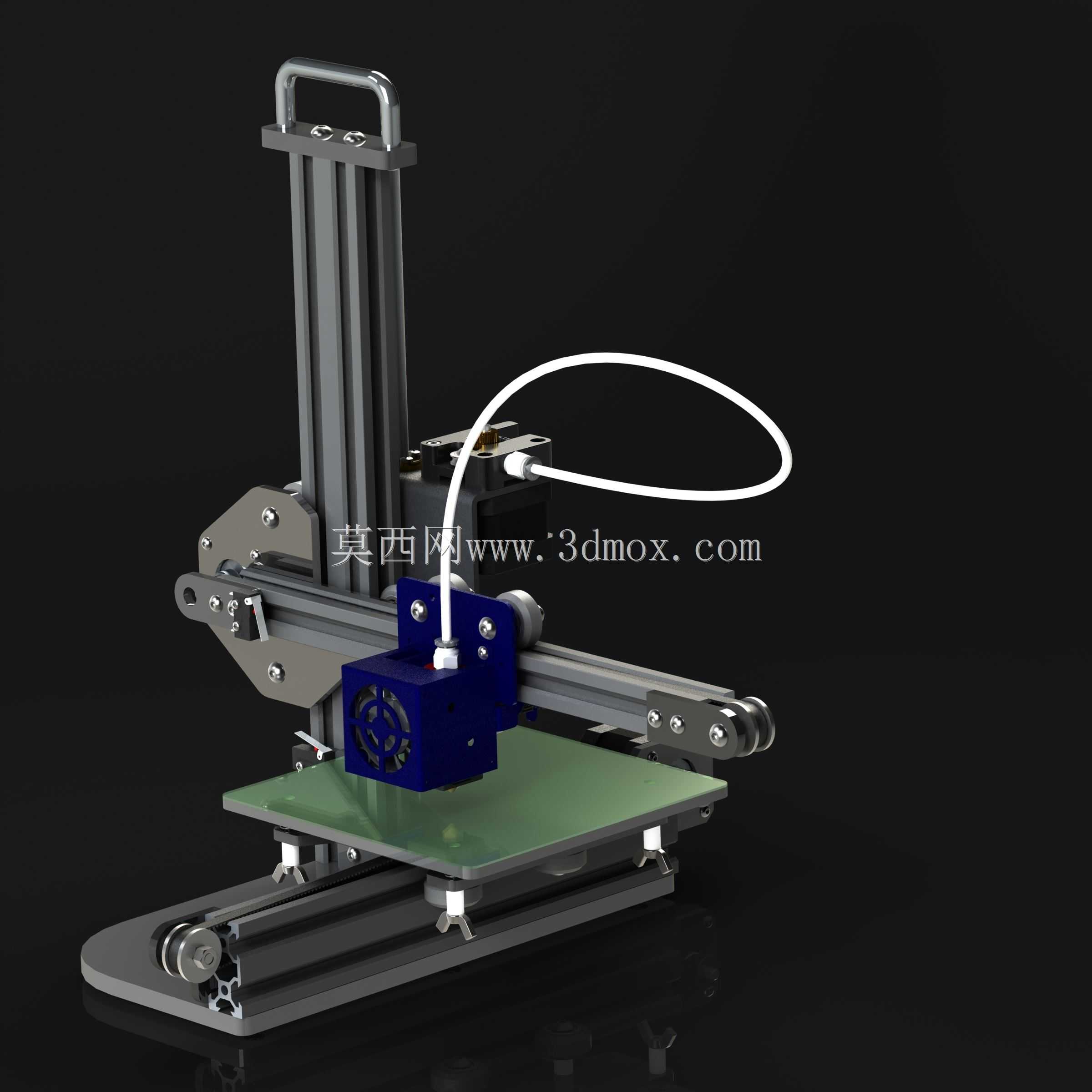

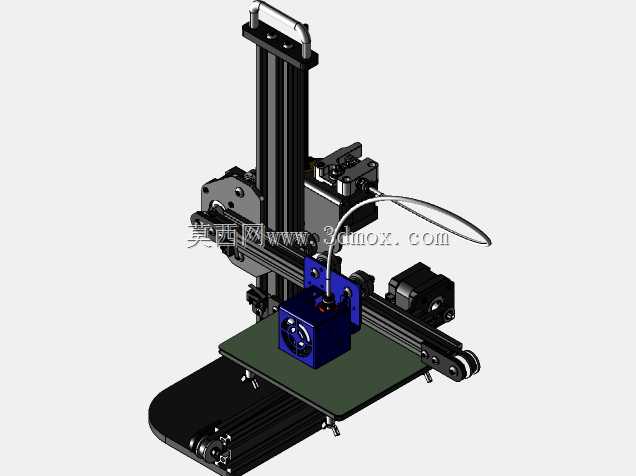

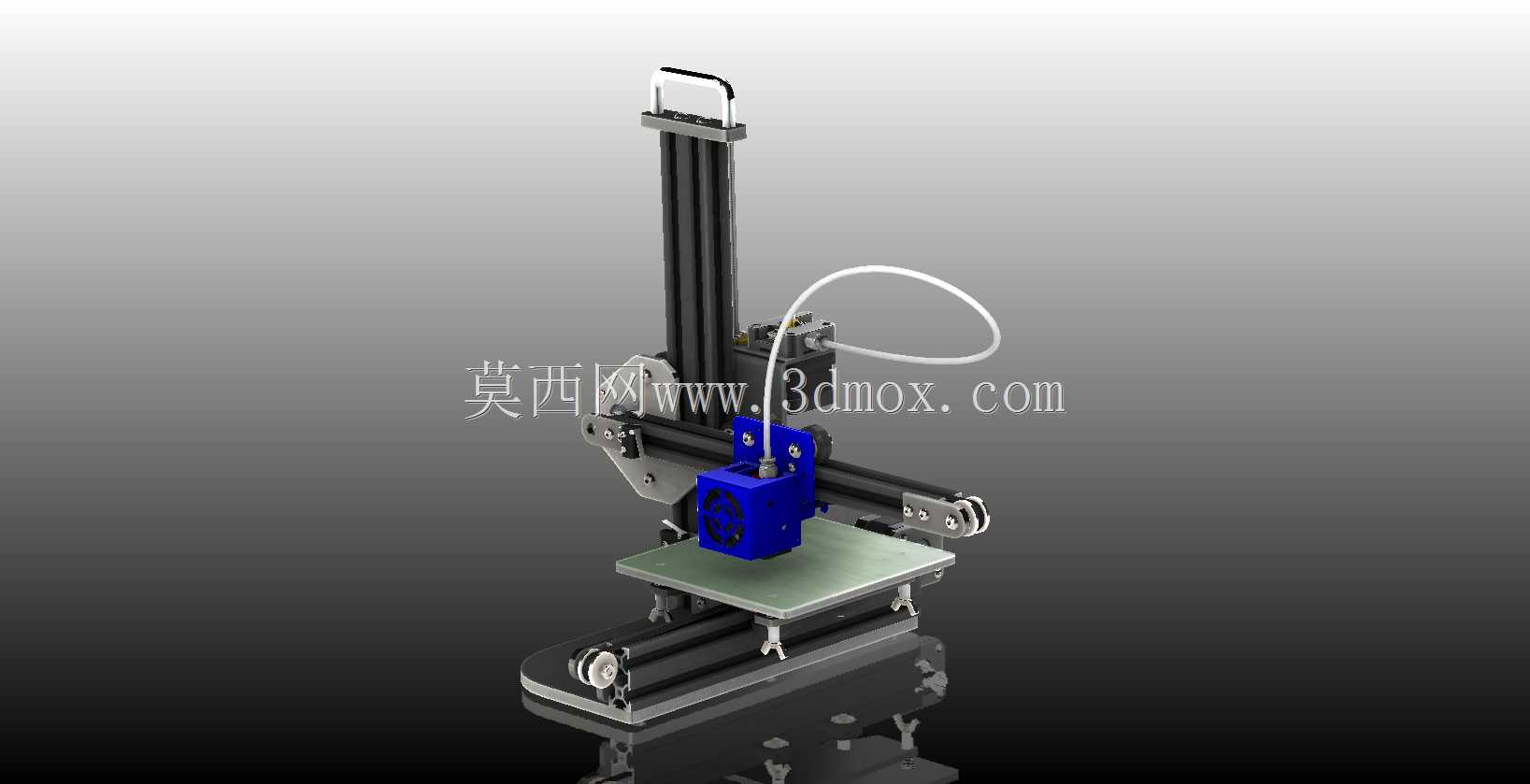

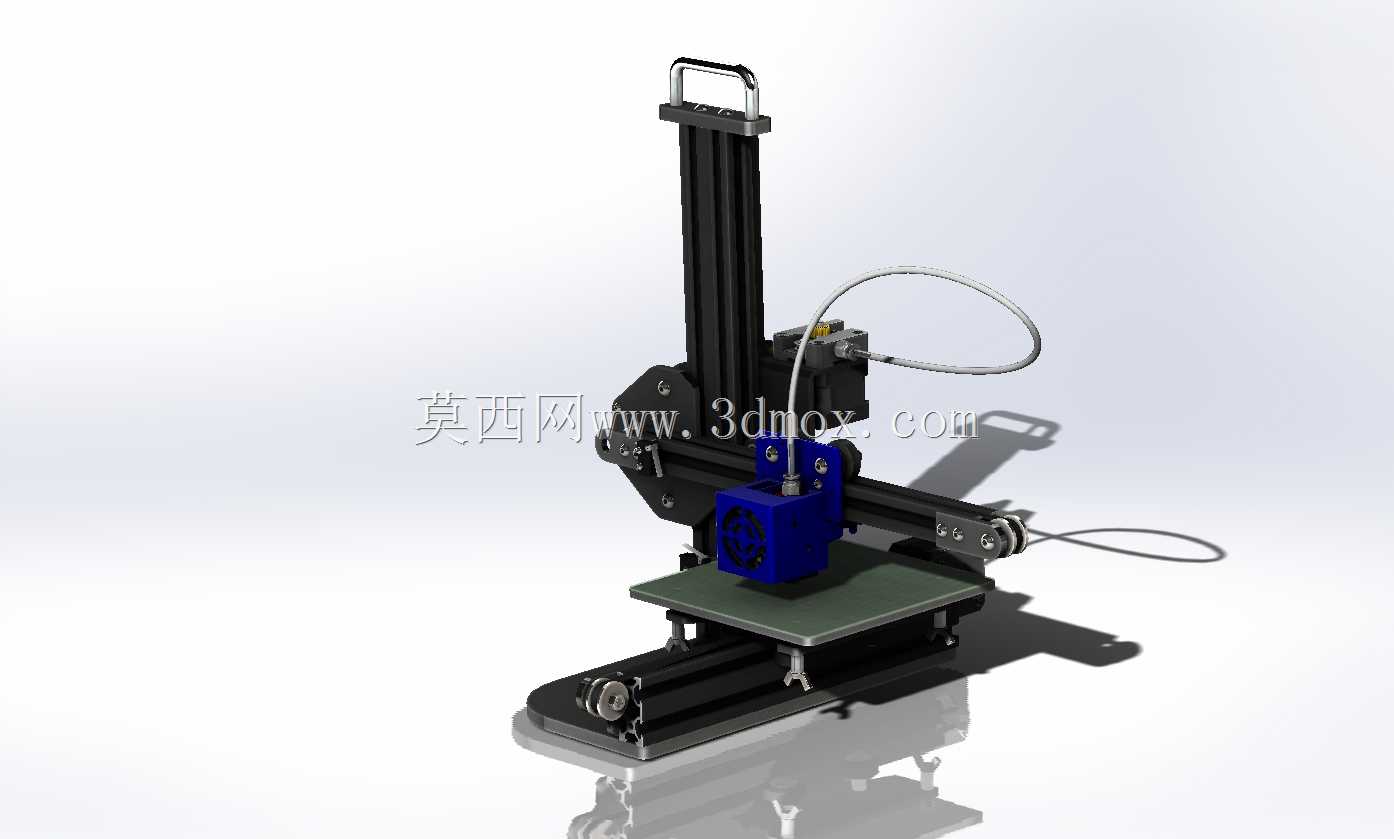

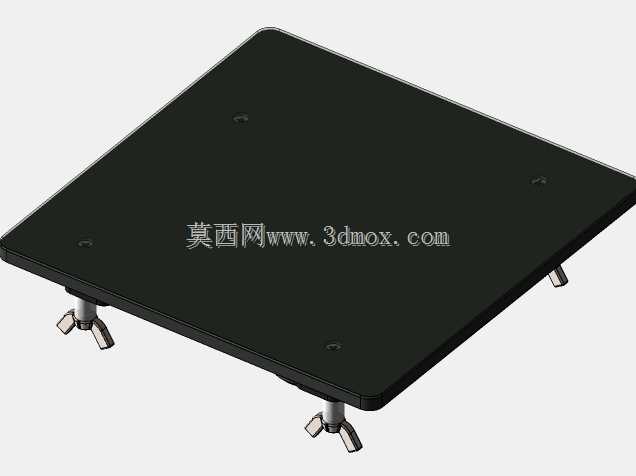

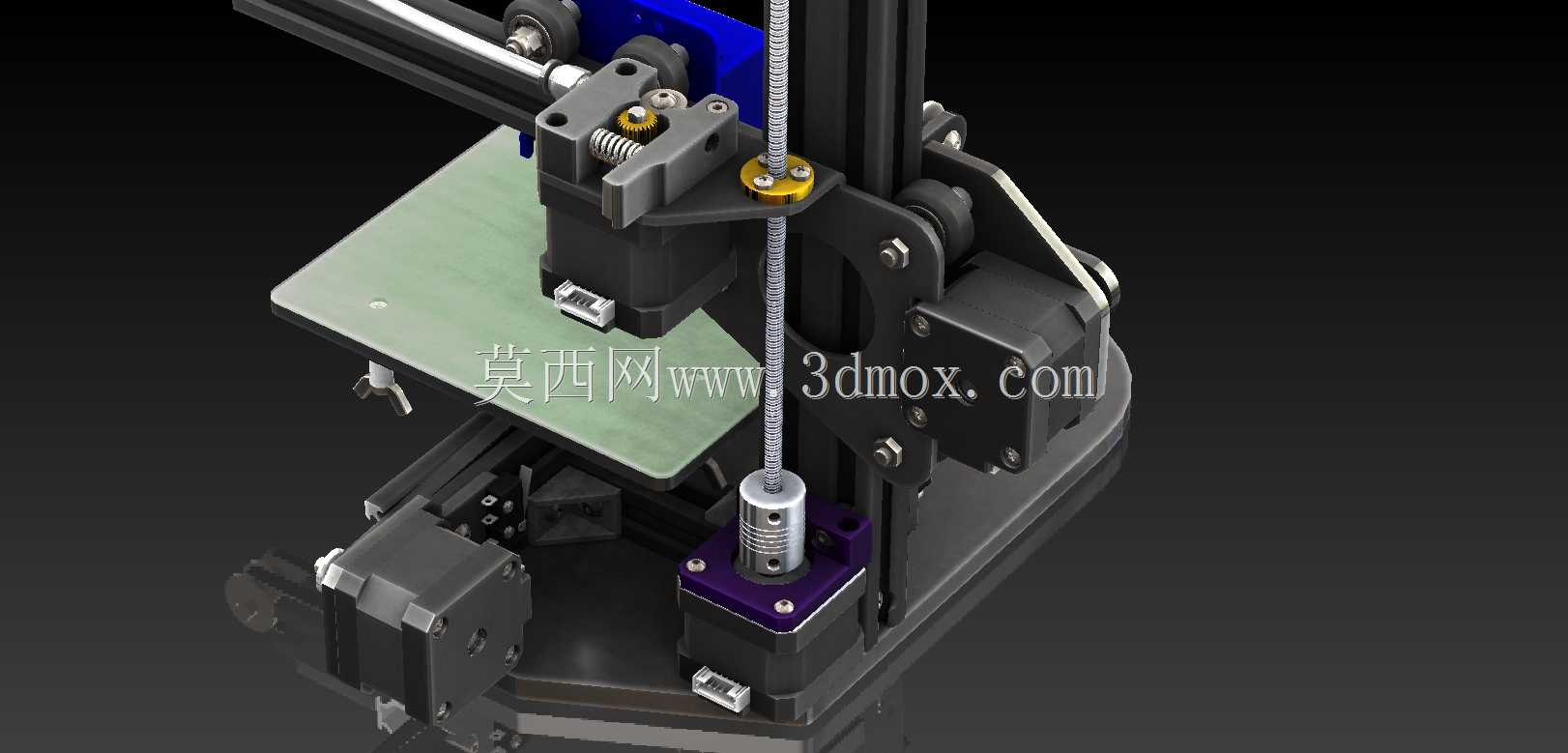

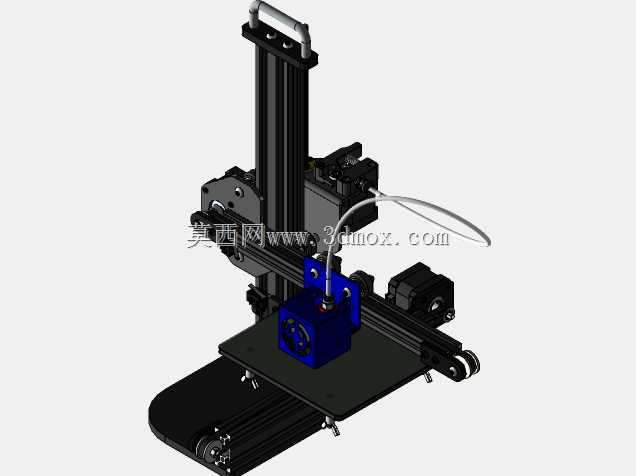

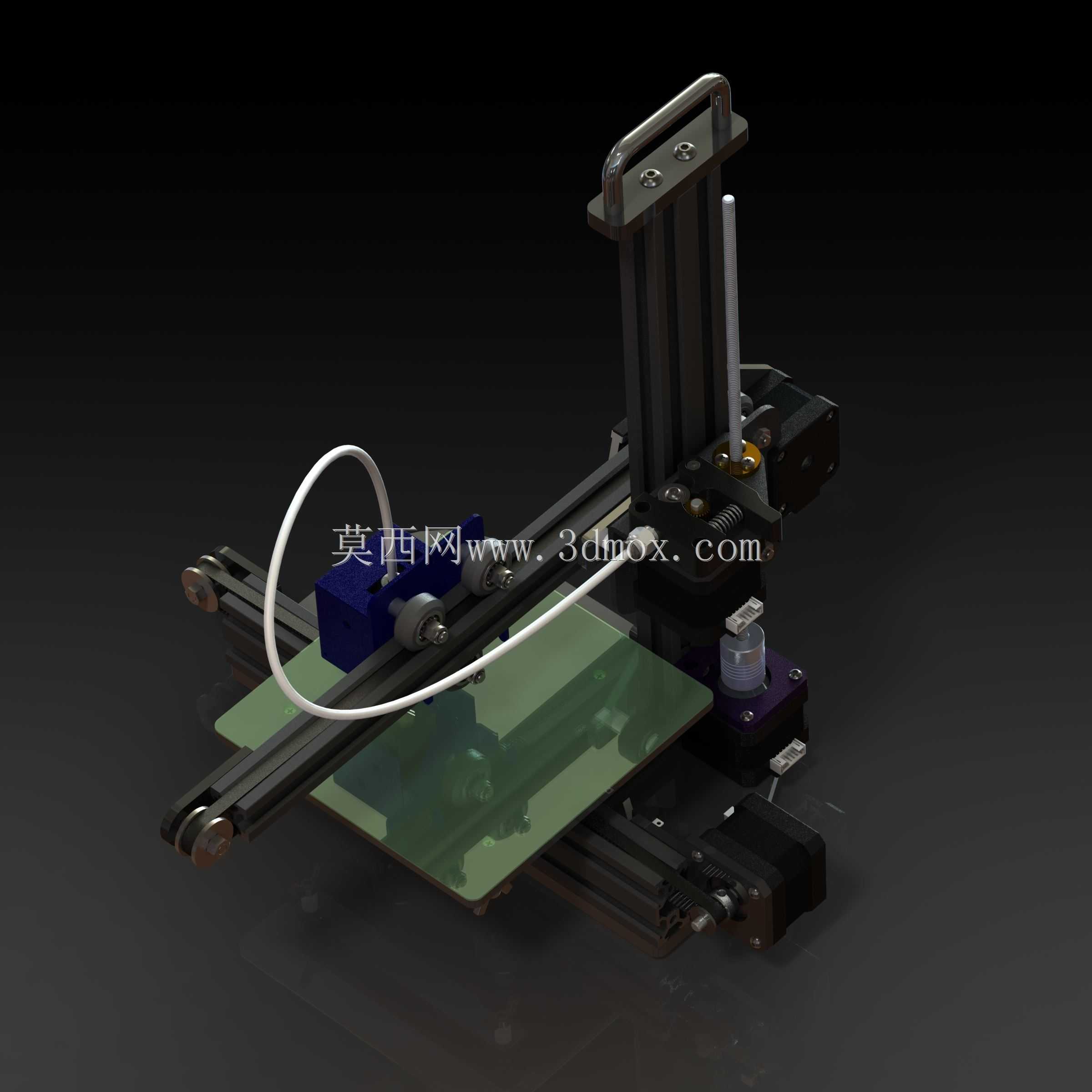

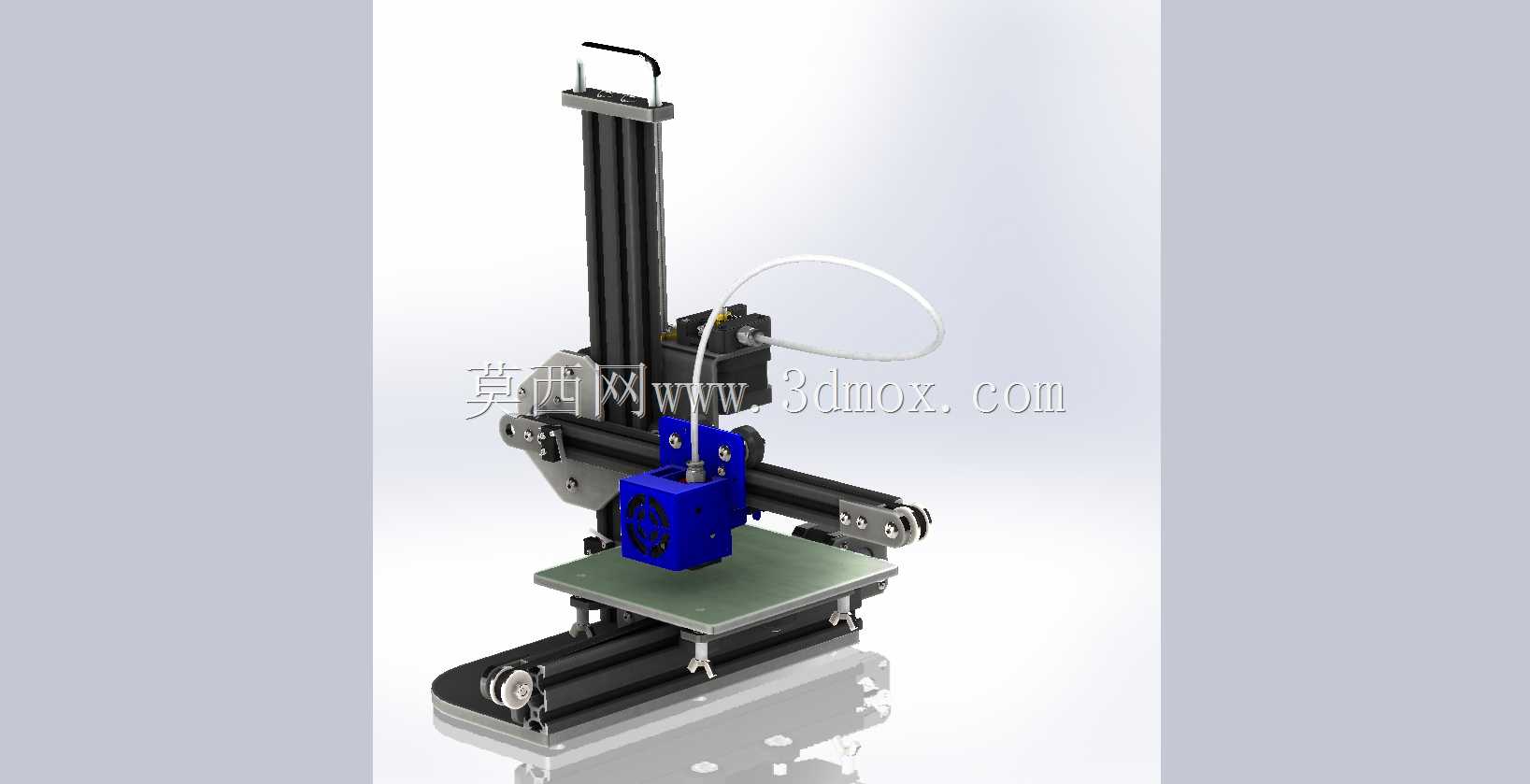

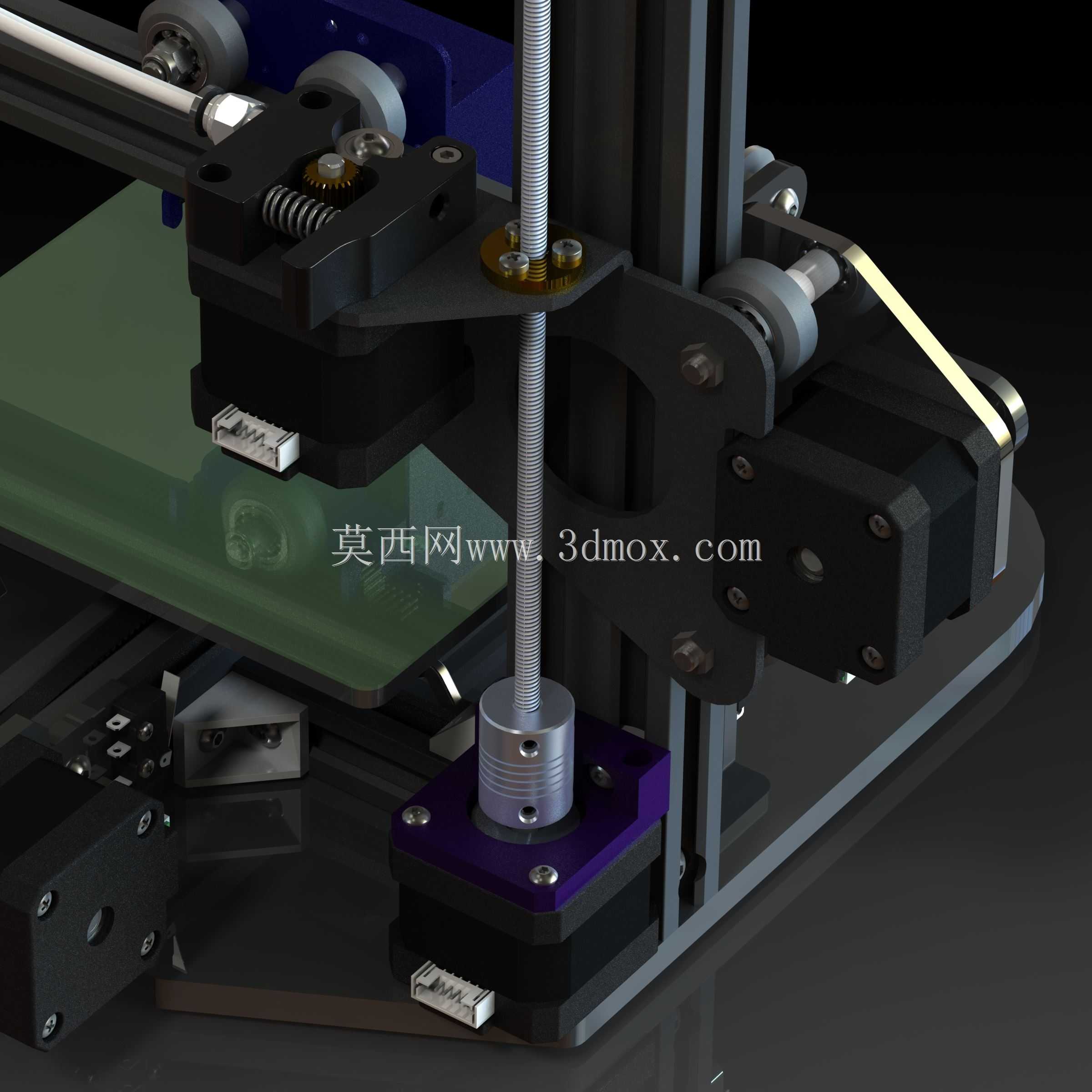

　　这款桌面级熔融沉积成型设备，核心定位面向个人创客、小型工作室及教学场景的快速原型制作需求，可覆盖从创意概念验证、小尺寸功能件打样到教学演示的多类使用场景，在创客空间、中小学科创课堂、个人DIY工作区都能适配，无需复杂的工业级配套环境，普通桌面台面即可完成部署。设备采用经典的笛卡尔运动架构，X轴负责打印头横向移动，Y轴承载成型平台做前后进给，Z轴通过单丝杆配合光杆导向实现打印头的垂直升降，这种架构的运动逻辑清晰，装配调试门槛较低，对于有动手能力的使用者来说，后期维护、部件更换的操作难度远低于并联臂或CoreXY结构的同级别设备。从结构设计细节来看，成型平台采用玻璃材质作为打印接触面，平整度有基础保障，配合常规的美纹纸、

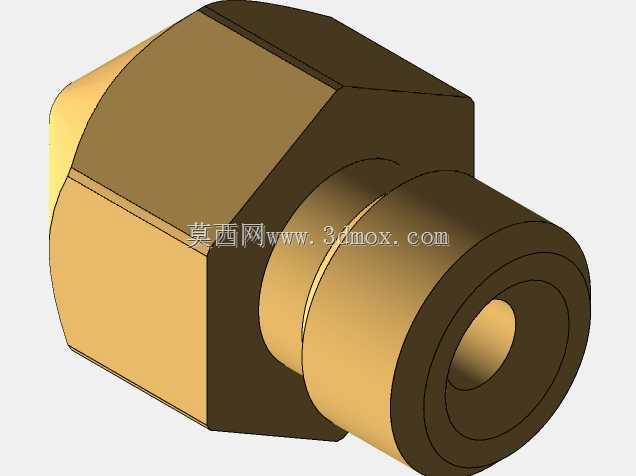

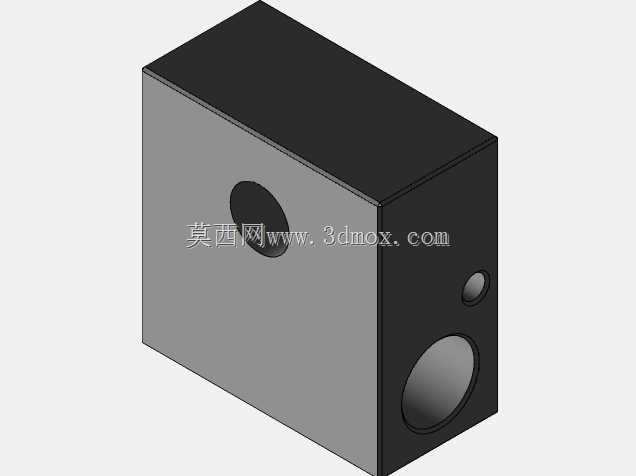

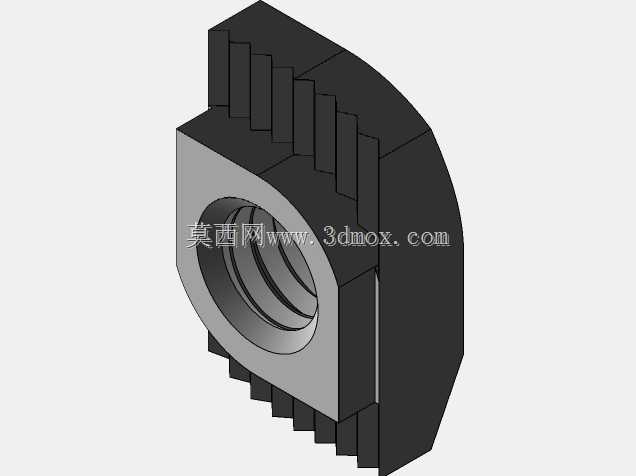

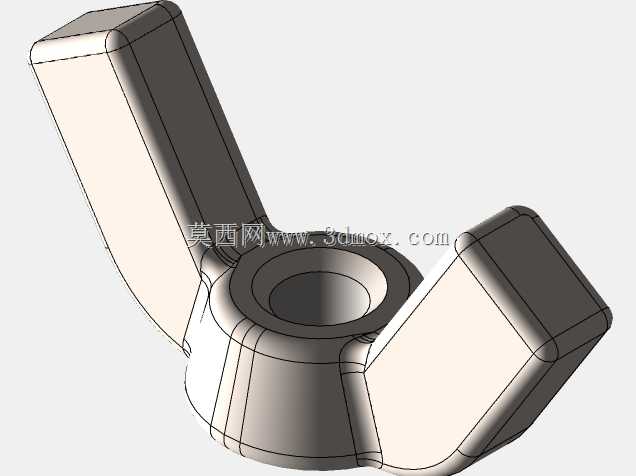

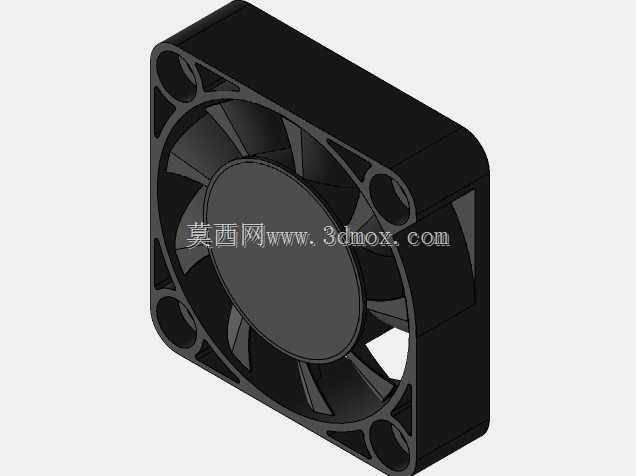

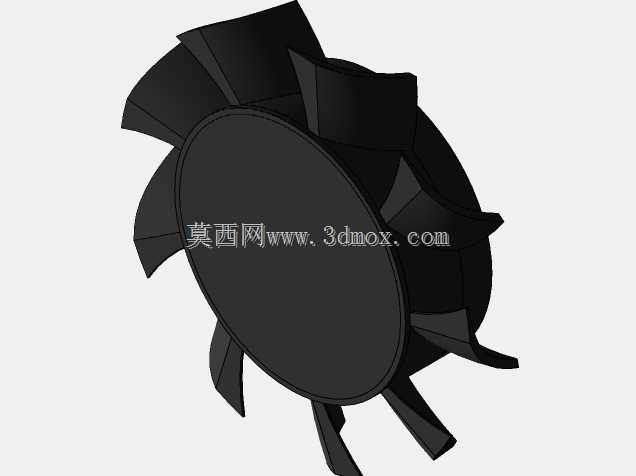

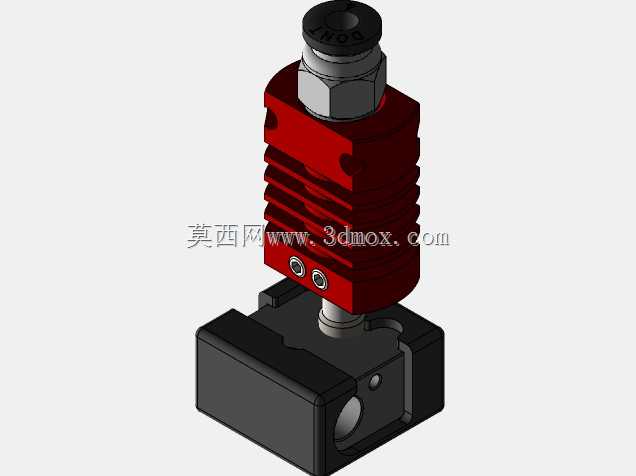

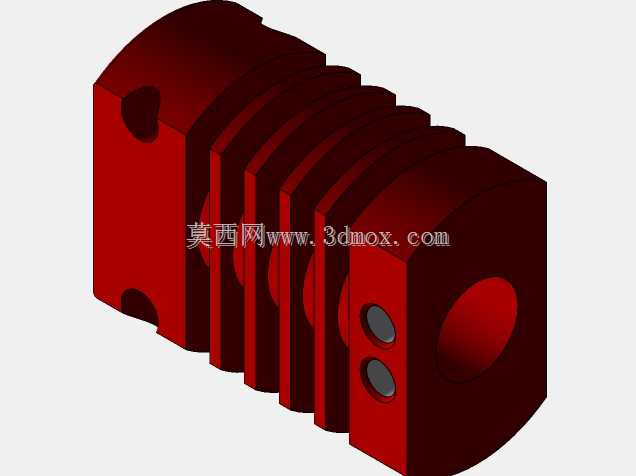

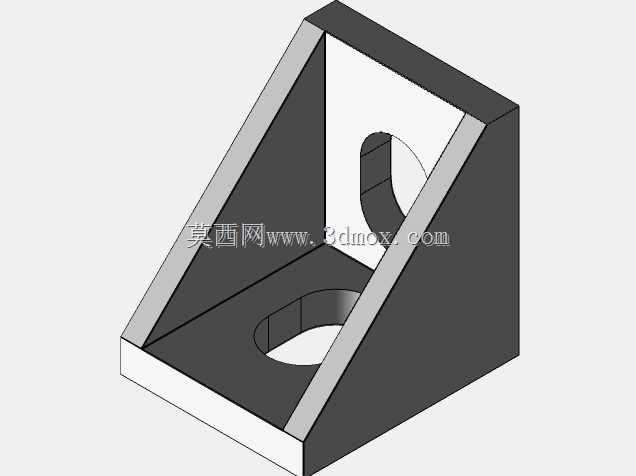

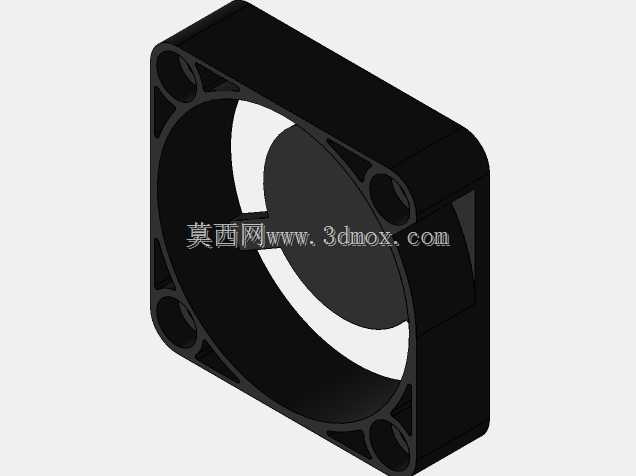

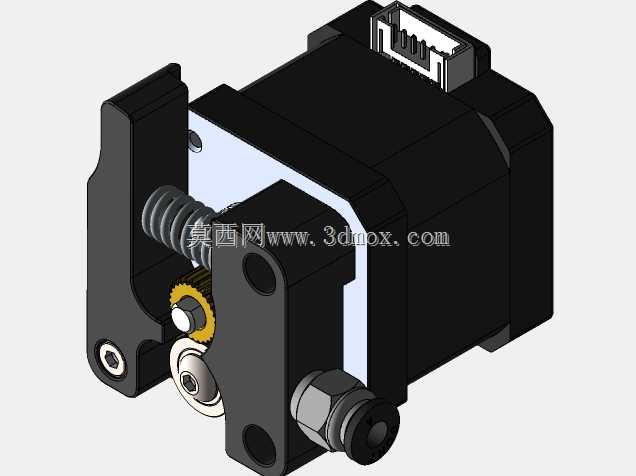

　　PVP胶层即可实现PLA、ABS等常见耗材的首层附着，平台下方未设置复杂的主动调平结构，需要使用者通过四个角的调节螺母手动完成平台调平，这种设计虽然增加了初次调试的步骤，但省去了复杂的调平传感器与联动结构，降低了整体制造成本，也减少了电子元件故障的概率。打印头部分采用集成化的挤出与热端设计，进料齿轮直接安装在X轴滑台上，缩短了耗材从挤出轮到热端熔融腔的送料路径，能减少柔性耗材打印时的送料迟滞问题，热端散热片搭配轴流风扇实现主动散热，可避免耗材在喉管位置提前熔融造成的堵头故障。设备的框架采用标准铝型材搭配注塑角件拼接，铝型材的槽道可方便使用者后期加装附件，比如侧挂的料架、平台照明灯带、自动停机传感器等，不需要对原有框架做破坏性改装，

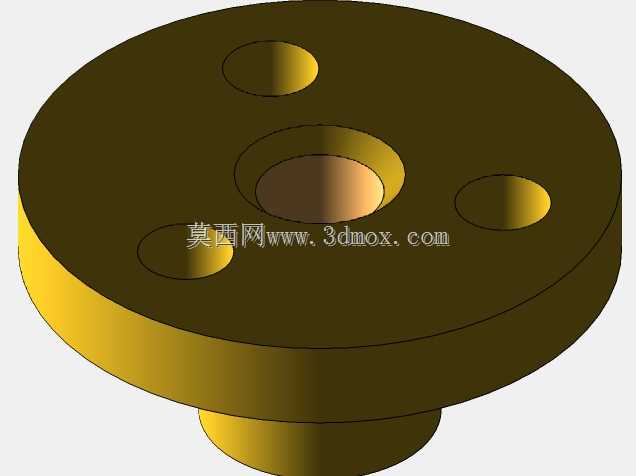

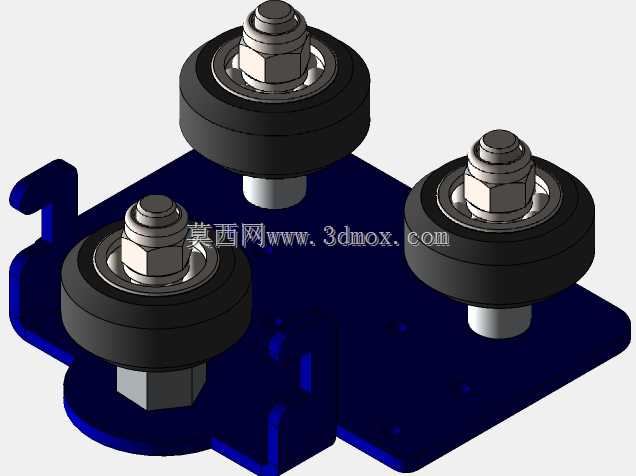

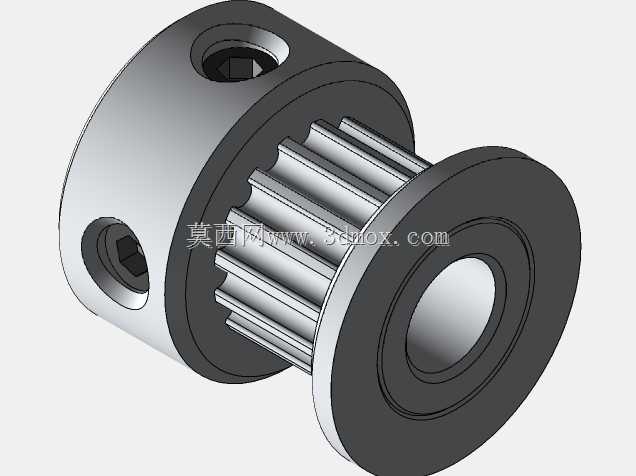

　　预留了充足的DIY拓展空间。运动传动部分，X、Y轴均采用同步带传动，张紧结构通过型材槽内的螺丝调节，长期使用出现皮带松弛时可快速调整张紧度，避免传动间隙造成的打印件层纹错位、尺寸偏差问题；Z轴的丝杆与光杆平行度在装配时需要重点校准，若平行度偏差过大，会导致Z轴升降卡顿、层厚不均，直接影响打印件的表面质量。从安装边界来看，设备整体外廓尺寸适配常规0.6米宽度的工作台，放置时需要在设备后方预留10厘米左右的空间用于走线与散热，侧面不需要预留过多操作空间，所有日常操作包括进料、换料、平台清理、打印件取出都可从正面完成；成型尺寸覆盖常见的小尺寸零件制作需求，可满足大部分创客项目的原型件尺寸要求，比如小型结构支架、传动齿轮、创意摆件、

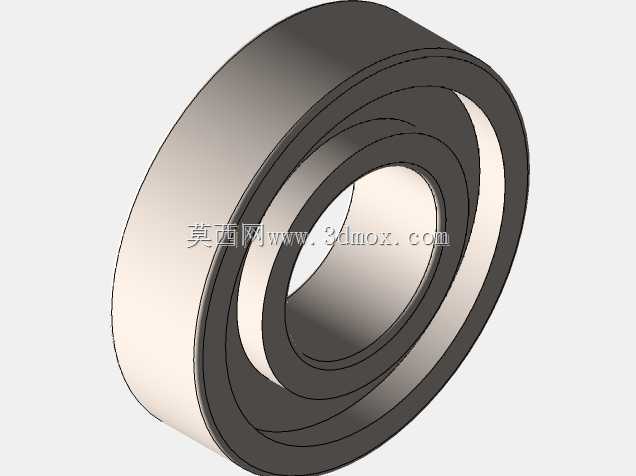

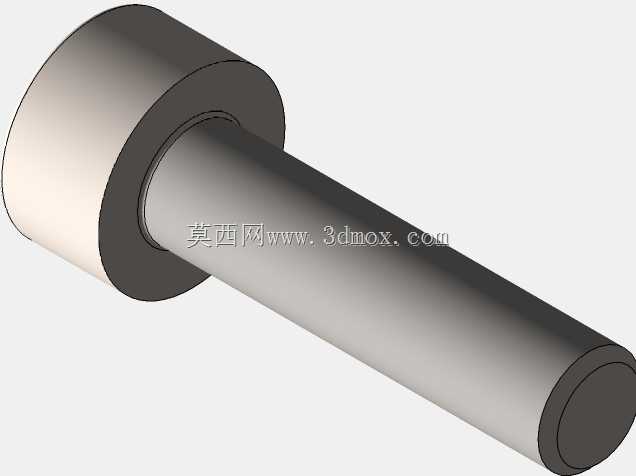

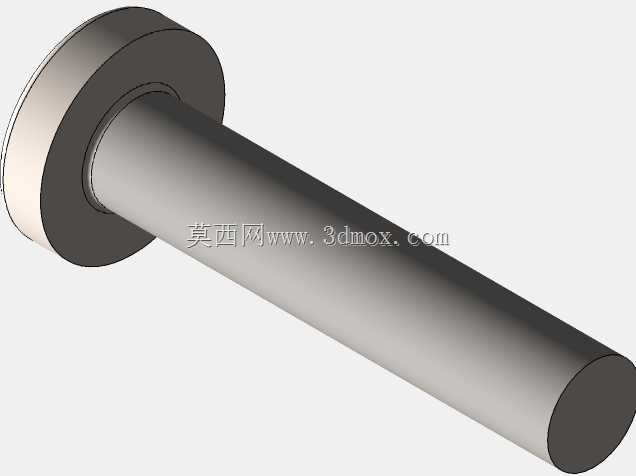

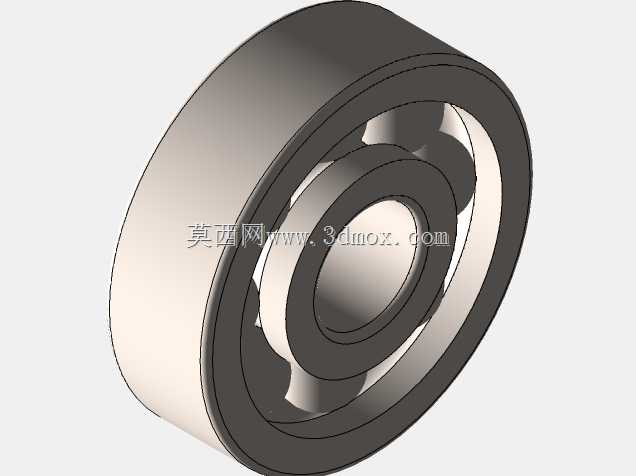

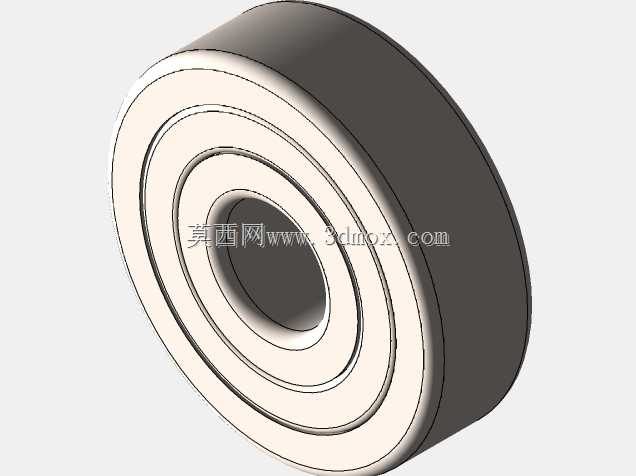

　　教学演示模型等都可一次成型，不需要拆分打印后拼接。在实际使用场景中，这款设备可完成PLA耗材的常规打印，若后期对热端、平台做耐高温改装，也可适配PETG、ABS等需要更高成型温度的耗材，适合用于机械设计初期的结构验证，比如设计小型传动机构时，可快速打印出非受力的结构件验证装配关系，省去外协加工的等待周期；在科创教学场景中，可直观展示增材制造的分层成型原理，让学生快速理解三维模型到实体零件的转化过程。设计思路上整体偏向低成本实用路线，没有冗余的装饰性结构，所有部件都服务于基础的打印功能，结构件尽可能采用标准化的通用配件，比如同步轮、轴承、螺丝、铝型材都是市场上容易采购的标准件，后期部件损坏时不需要找原厂定制配件，可直接采购标准件替换，降低了长期使用的维护成本。走线设计采用外侧拖链与线槽结合的方式，运动部件的线缆不会在往复运动中出现拉扯、磨损的问题，延长了线缆的使用寿命，也避免了线缆剐蹭打印件的情况。需要注意的是，由于成本控制的原因，部分零件的加工精度存在一定公差，初次装配时需要对运动滑台的松紧度、皮带张紧度、丝杆同轴度做细致校准，才能保证稳定的打印精度，打印前需要确认耗材直径与切片参数匹配，首层打印时需要观察出料与附着情况，及时调整Z轴间隙，避免首层过高无法附着或者过低刮蹭平台。
