3D打印机挤出端散热与挤出组合结构

项目分类:3D打印机 发布时间:2022-04-11 ID:609026
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构
  • 3D打印机挤出端散热与挤出组合结构

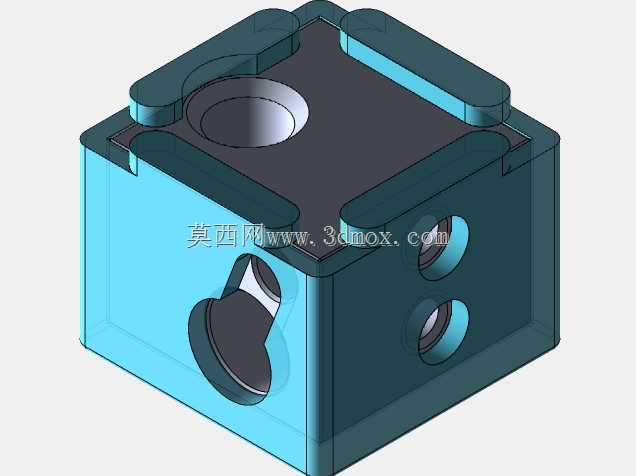

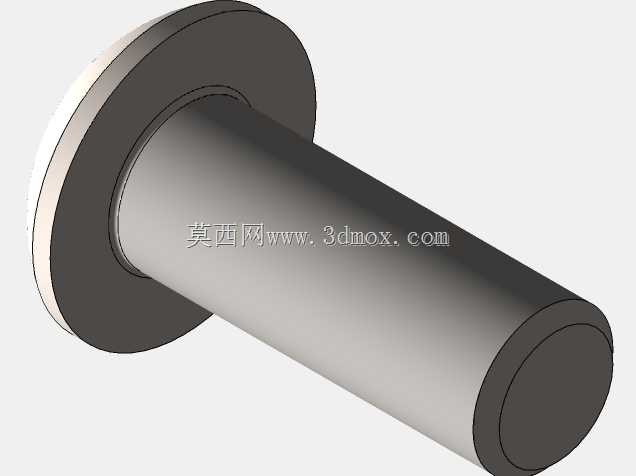

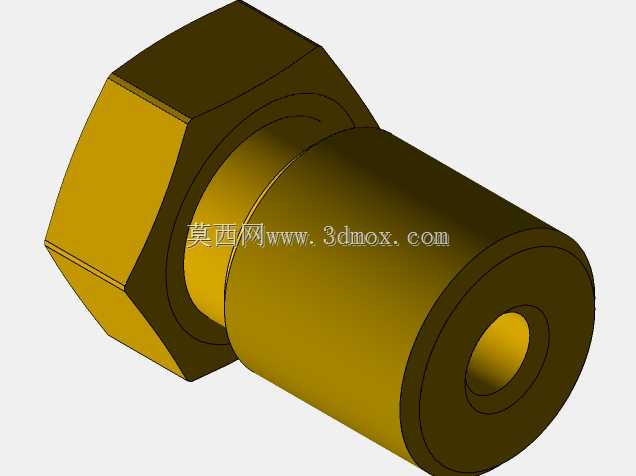

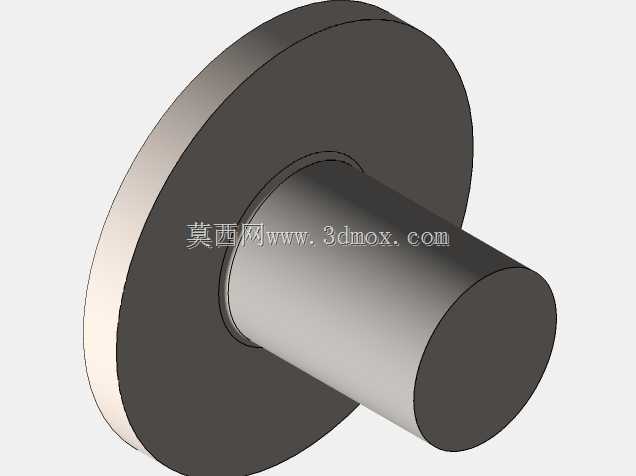

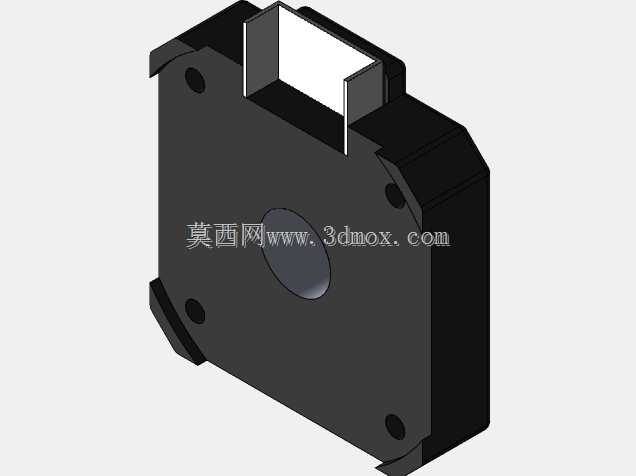

  这套组合结构面向FDM熔融沉积型3D打印设备的挤出端热管理与送料功能集成需求设计,核心解决近程挤出场景下热端热量向上传导导致的送丝段耗材提前软化、堵头、送料阻力增大等长期困扰设备调试与稳定生产的共性问题。在桌面级FDM设备的实际生产作业场景中,挤出端的温度梯度控制直接决定打印成型的稳定性,尤其是采用近程挤出结构的设备,挤出驱动齿轮与热端加热块的直线距离较短,若没有足够的散热结构阻断热传导路径,加热块的工作温度会通过喉管向上传递至送丝路径,使PLA、PETG等耗材在未到达熔融腔时就发生软化变形,卡在送丝齿轮与喉管的衔接位置,轻则造成打印断料、层厚不均,重则需要拆解整个挤出端清理堵塞耗材,大幅增加设备维护的时间成本。

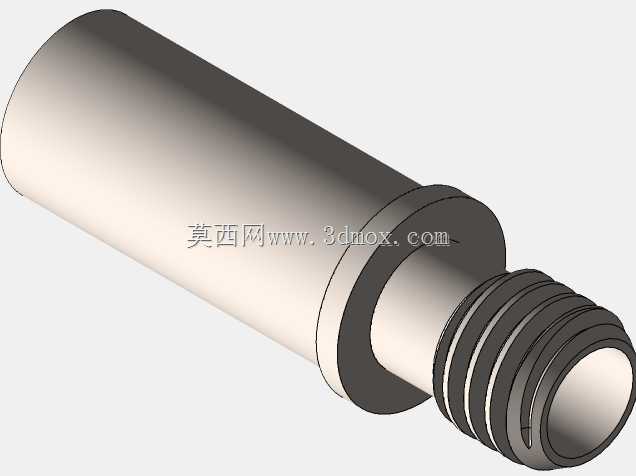

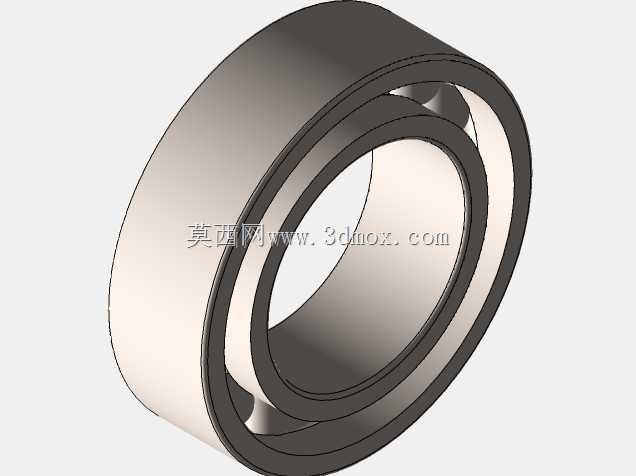

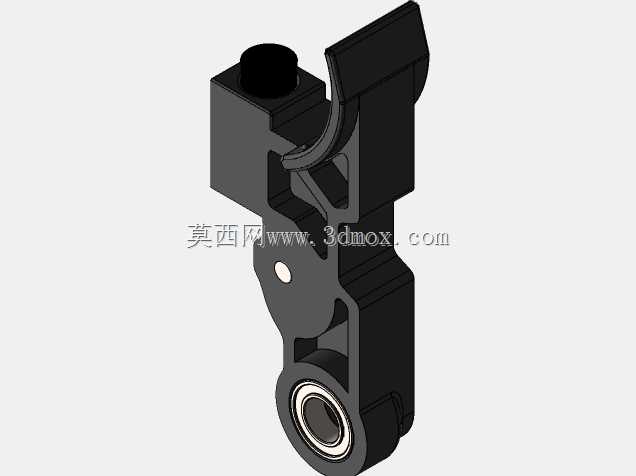

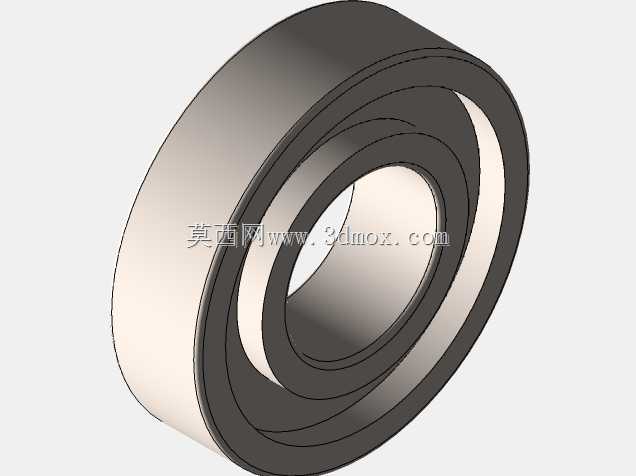

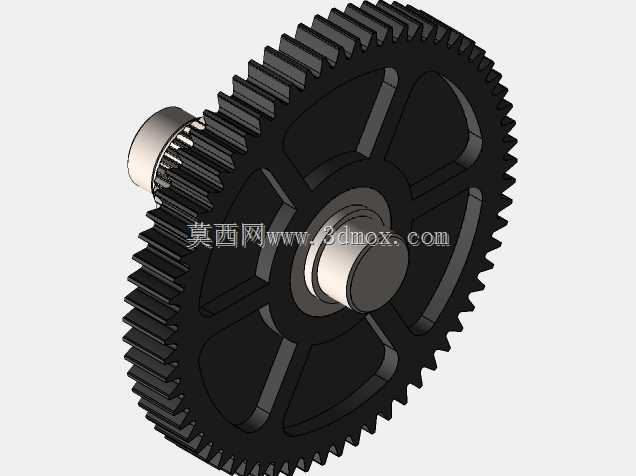

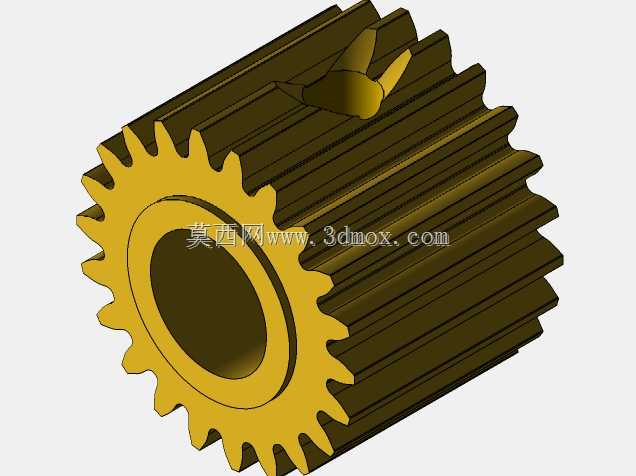

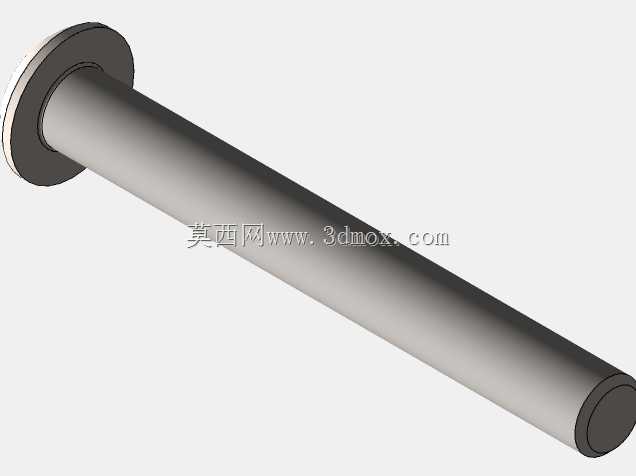

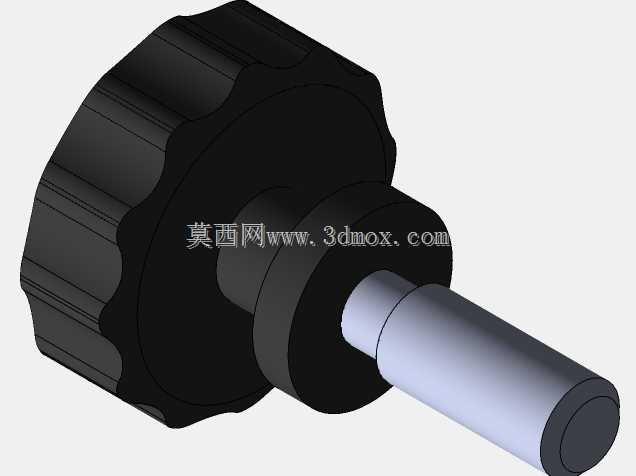

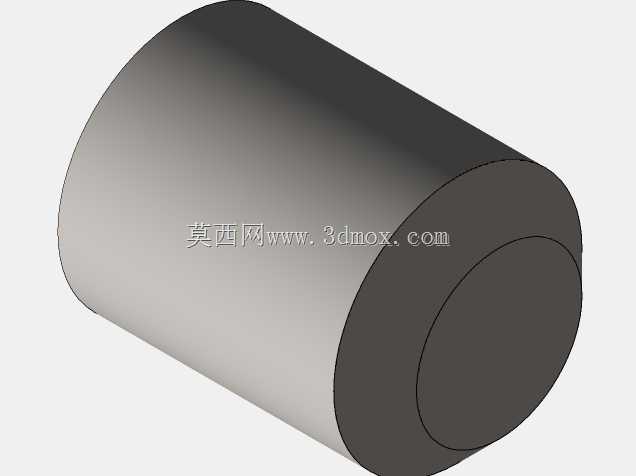

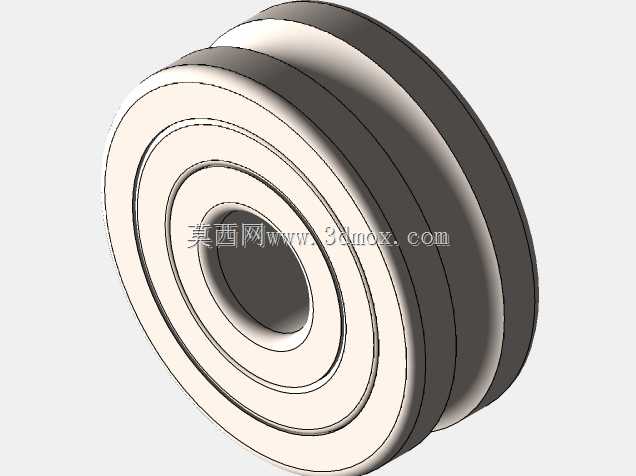

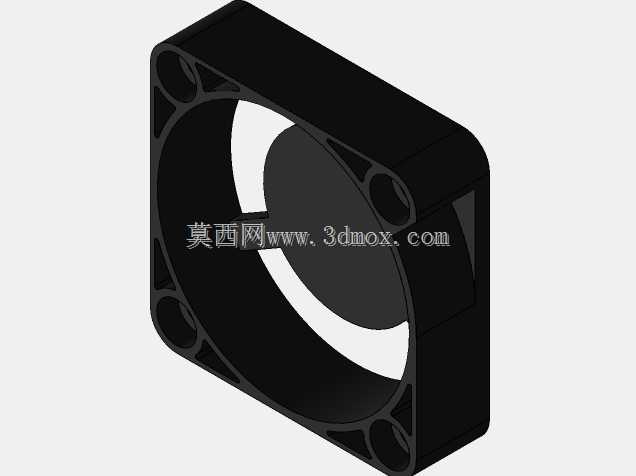

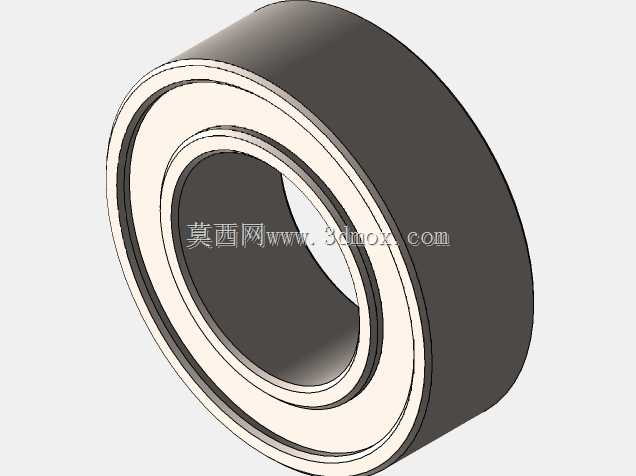

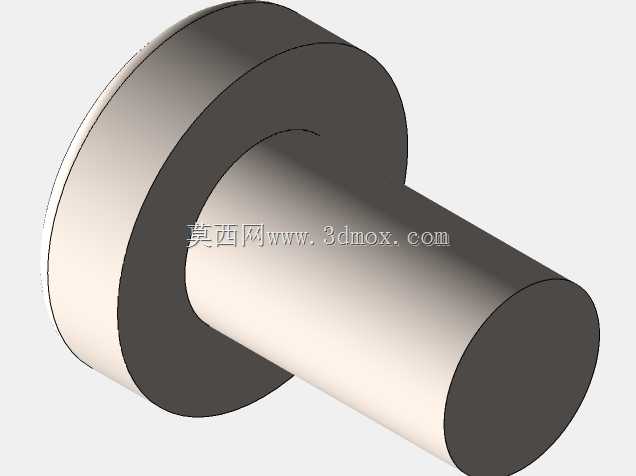

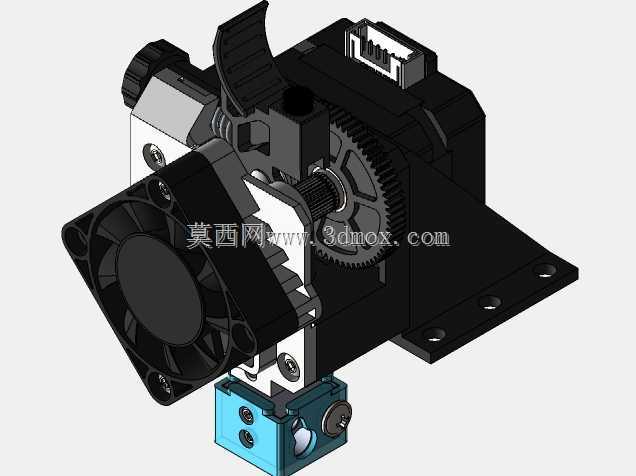

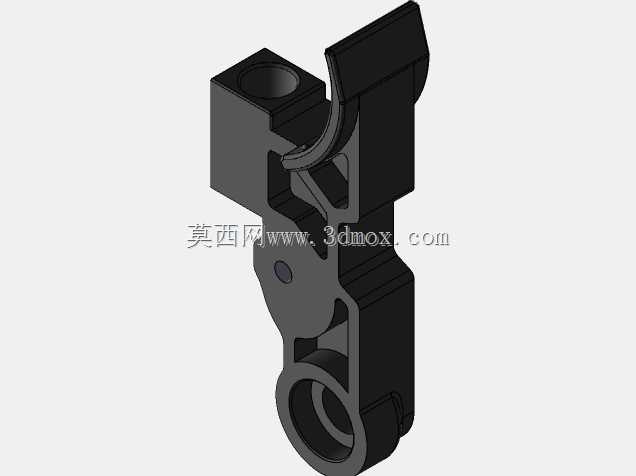

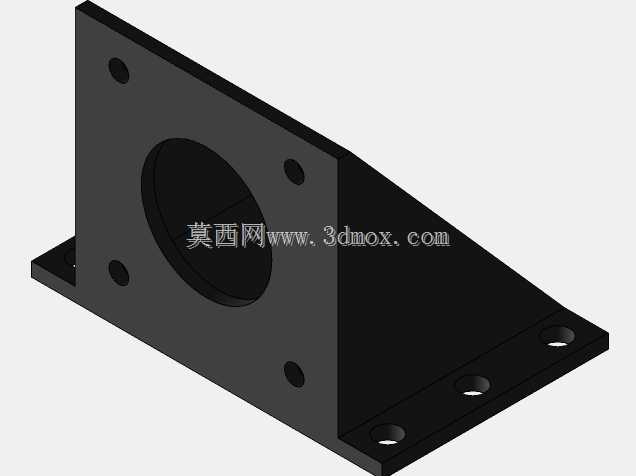

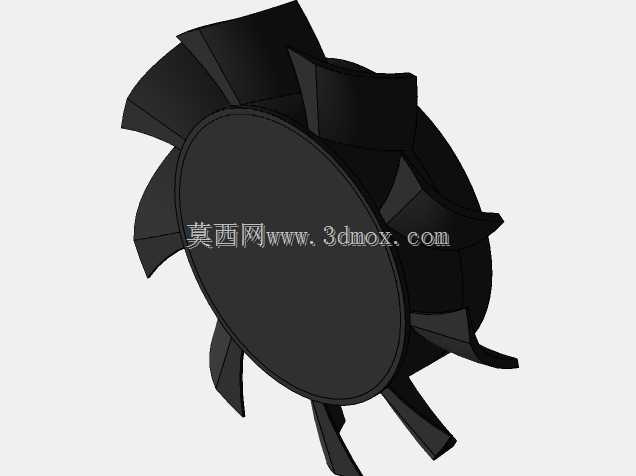

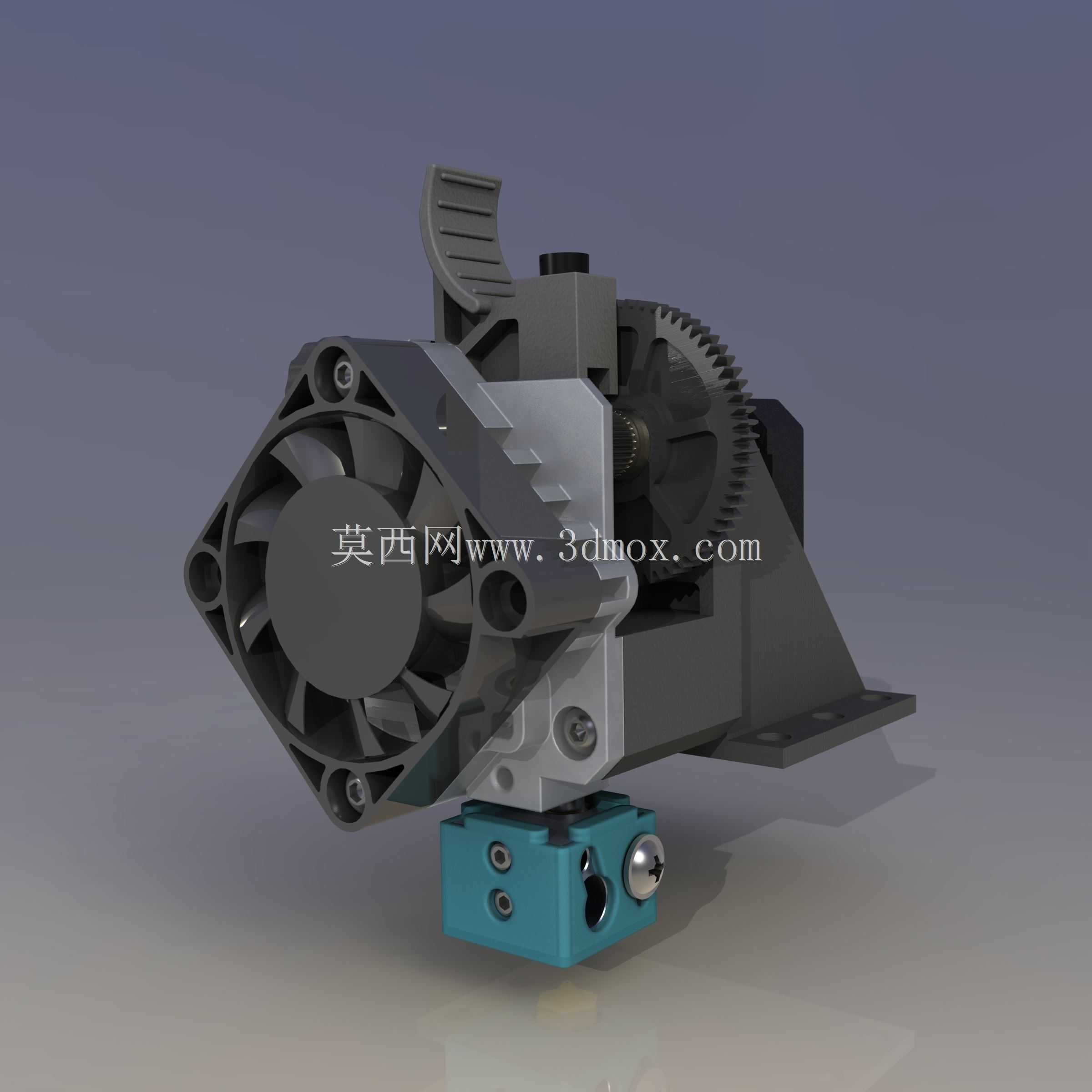

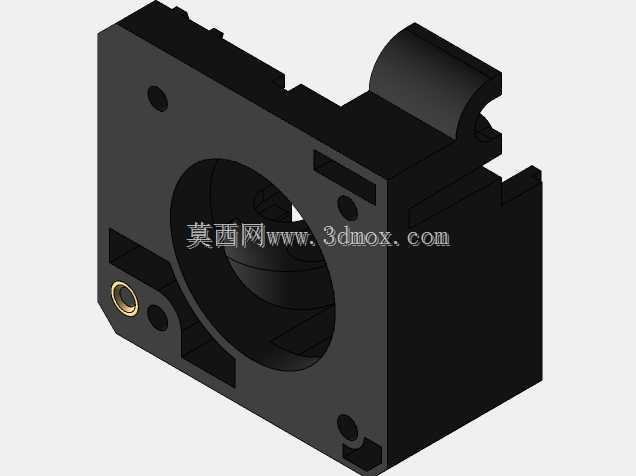

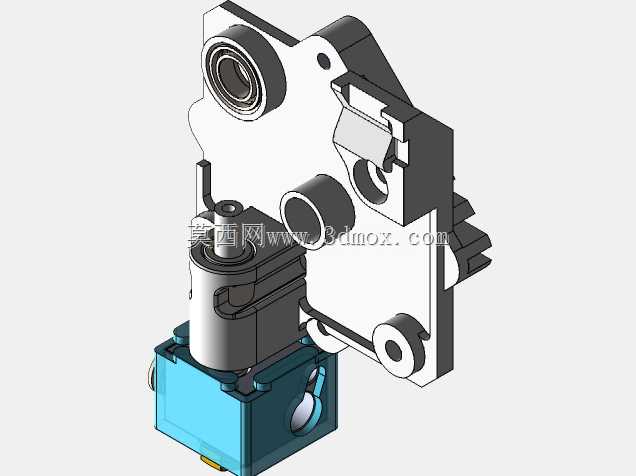

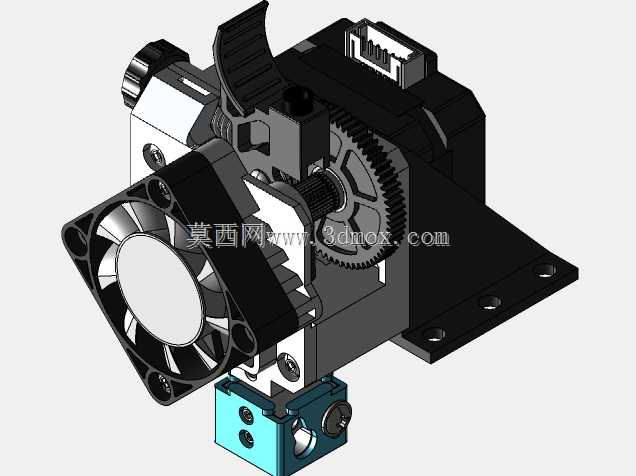

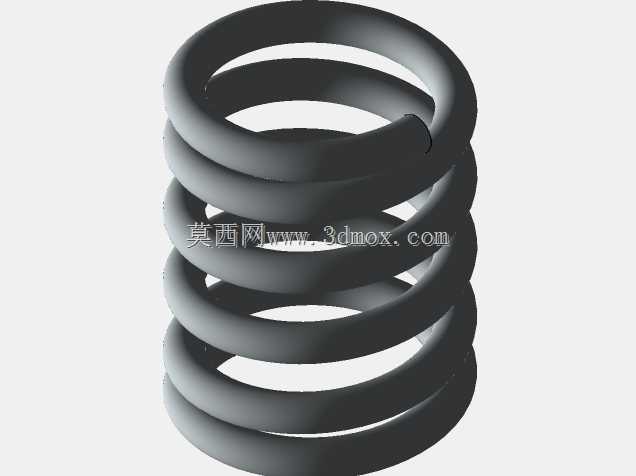

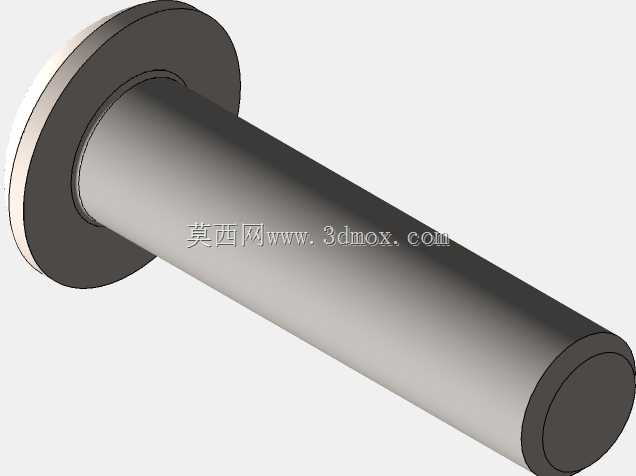

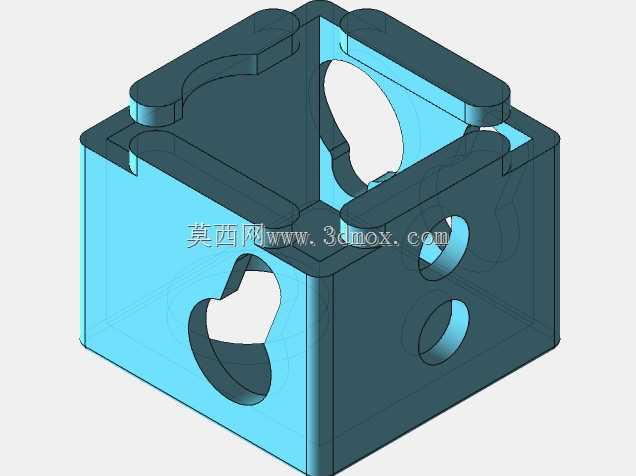

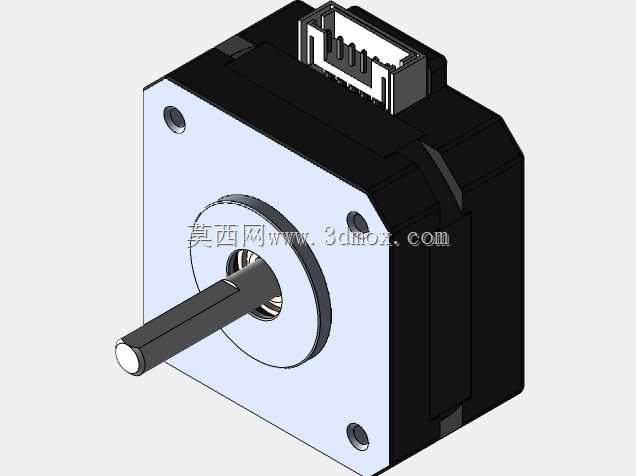

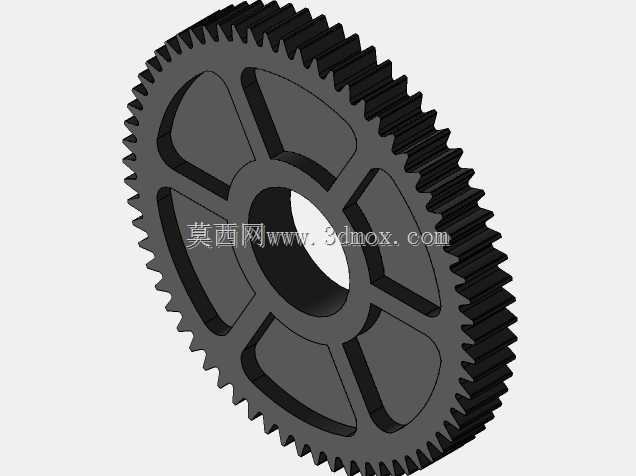

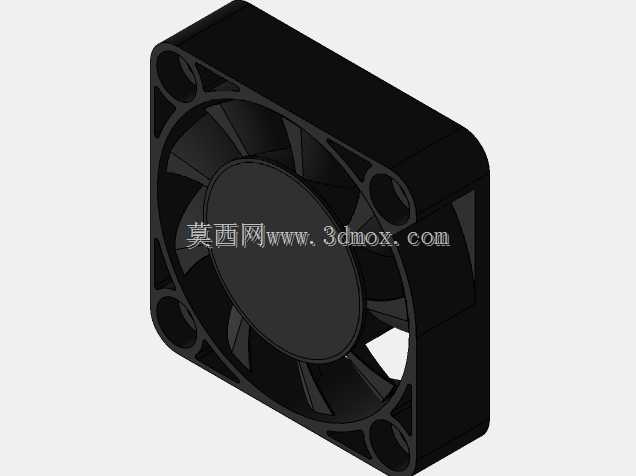

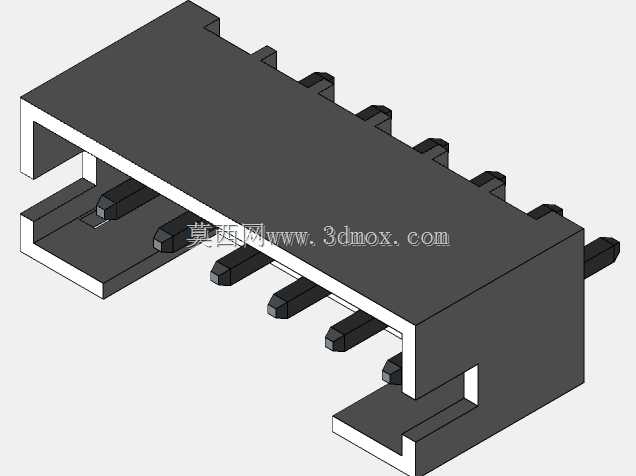

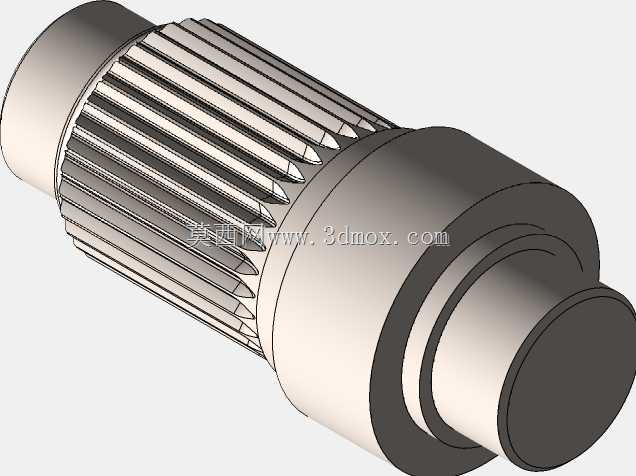

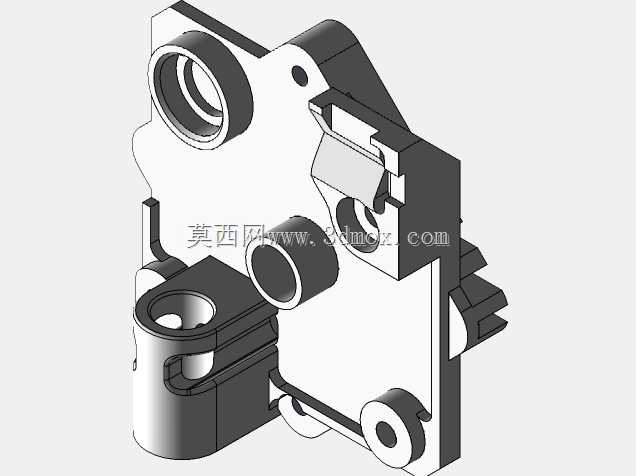

  从结构功能划分来看,这套组合件分为三个核心功能模块:轴流散热风扇模块、挤出驱动安装基座模块、热端散热鳍片模块。轴流风扇采用标准40mm方形安装孔距,安装面与散热鳍片的进风面完全平行,风扇出风方向正对鳍片阵列,可在低转速下实现足够的风冷流量覆盖,避免高转速风扇带来的整机振动传导至打印头,影响薄壁件、高精度零件的打印表面质量。挤出驱动安装基座集成了挤出齿轮的安装定位槽、送丝导向孔、设备安装挂耳,安装挂耳的孔位匹配主流近程挤出滑台的安装尺寸,可直接替换原有挤出端的散热结构,无需对滑台部分做二次打孔改装,降低改装调试的适配成本。热端散热鳍片采用多道平行薄鳍片设计,鳍片厚度均匀,相邻鳍片的通风间隙经过优化,既保证足够的换热面积,又不会因为间隙过小造成风阻过大、散热效率下降的问题,鳍片基座与喉管的配合孔采用高精度同轴设计,装配后喉管与散热基座的接触面积最大化,减少接触热阻,提升热传导导出效率。

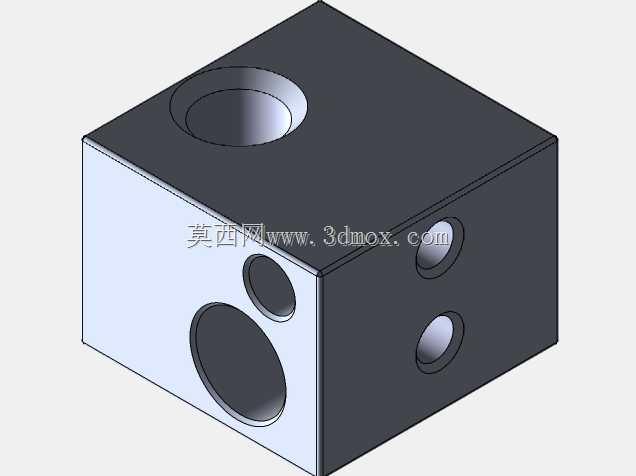

  在安装边界的尺寸设计上,整个组合结构的横向宽度控制在60mm以内,纵向突出安装面的距离不超过45mm,安装后打印头的整体外轮廓不会超出常规200mm成型尺寸桌面级3D打印机的X轴运动边界,运动过程中不会与设备框架、打印平台调平组件发生干涉。散热鳍片底部与热端加热块的衔接位置预留了标准喉管的安装沉台,沉台深度经过计算,可保证喉管插入后,熔融段的位置正好处于加热块的中心温区,同时喉管的散热段完全处于鳍片的包裹范围内,形成稳定的温度梯度:加热块区域维持耗材熔融所需的200-260℃工作温度,喉管中段通过散热鳍片将温度快速降至耗材玻璃化转变温度以下,送丝段区域温度稳定在室温附近,保证耗材以固态形式被挤出齿轮稳定推送至熔融腔。

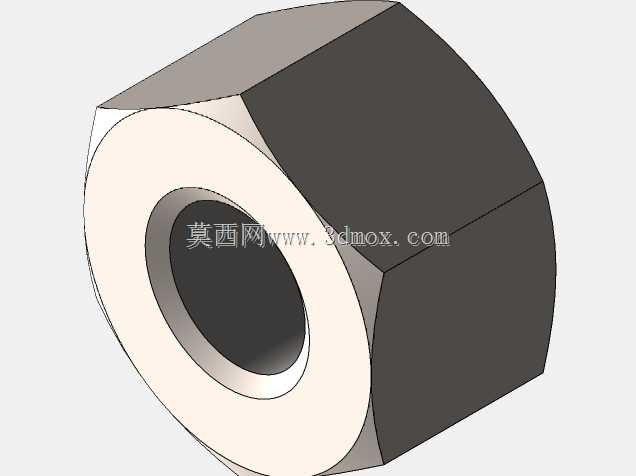

  设计过程中充分考虑了不同耗材的适配性,散热结构的换热余量可覆盖PLA、ABS、PETG、TPU等常用FDM耗材的打印散热需求,即使在封闭机箱内40℃左右的环境温度下连续长时间打印,散热鳍片的表面温度也能维持在50℃以下,不会出现热量累积导致的温度梯度失效问题。结构上的安装孔位均采用标准件适配设计,风扇固定、基座安装、热端固定均使用常规M3螺丝,无需定制特殊规格紧固件,后期维护更换配件的成本极低。送丝导向孔的内壁做了倒角过渡处理,耗材穿入时不会被孔边毛刺刮削产生碎屑,避免碎屑进入挤出齿轮啮合区域造成送料打滑。整个组合结构的重量经过优化,在保证结构强度与散热效率的前提下尽可能降低运动端的负载,减少X轴运动过程中的惯性冲击,提升高速打印时的定位精度,减少打印件表面的振纹缺陷。在实际装机测试场景中,这套结构可有效降低挤出端堵头概率,连续100小时以上的打印作业中无需拆解清理挤出端,送料精度波动控制在2%以内,能够满足工业级手板制作、小批量零件生产场景下对设备连续运行稳定性的要求。
