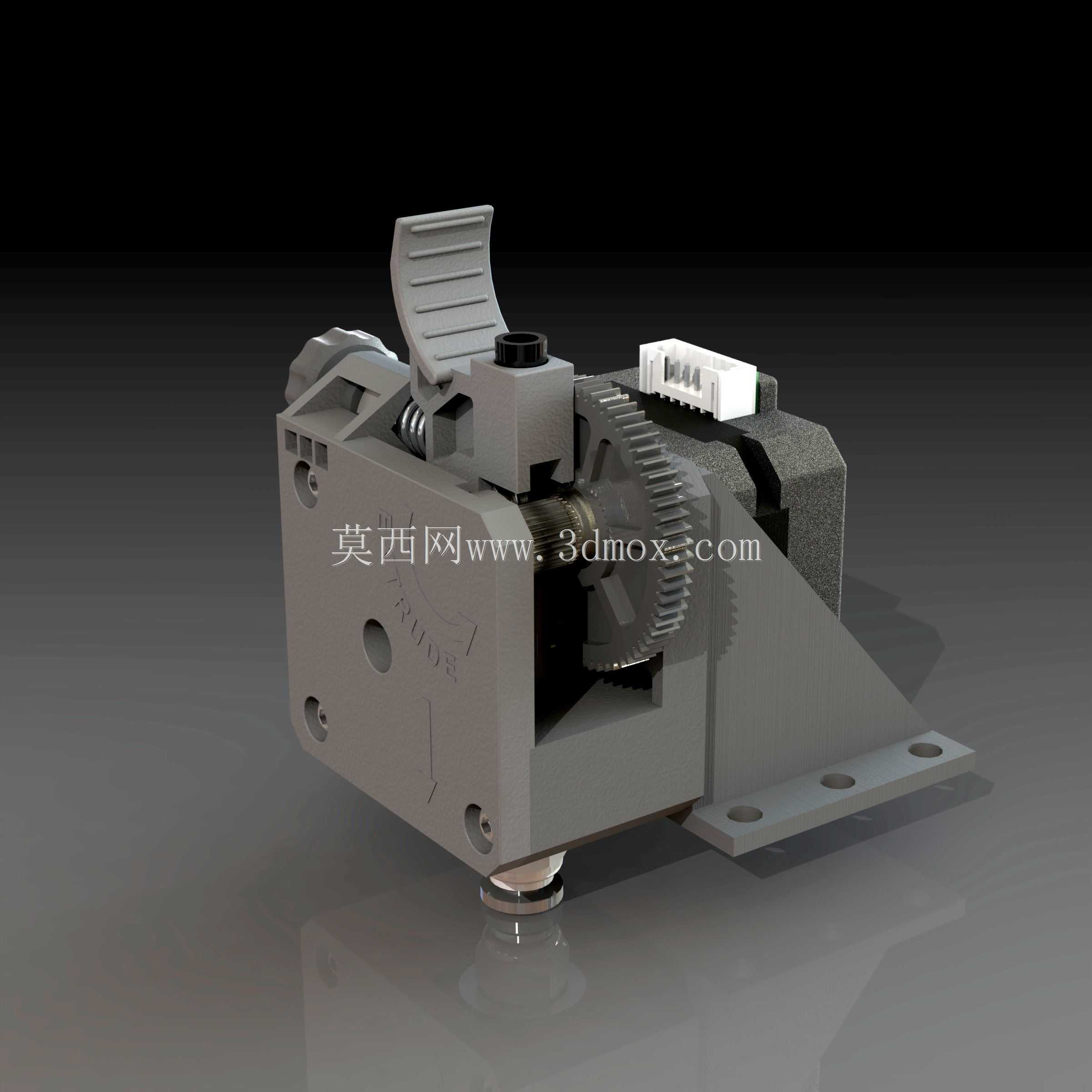

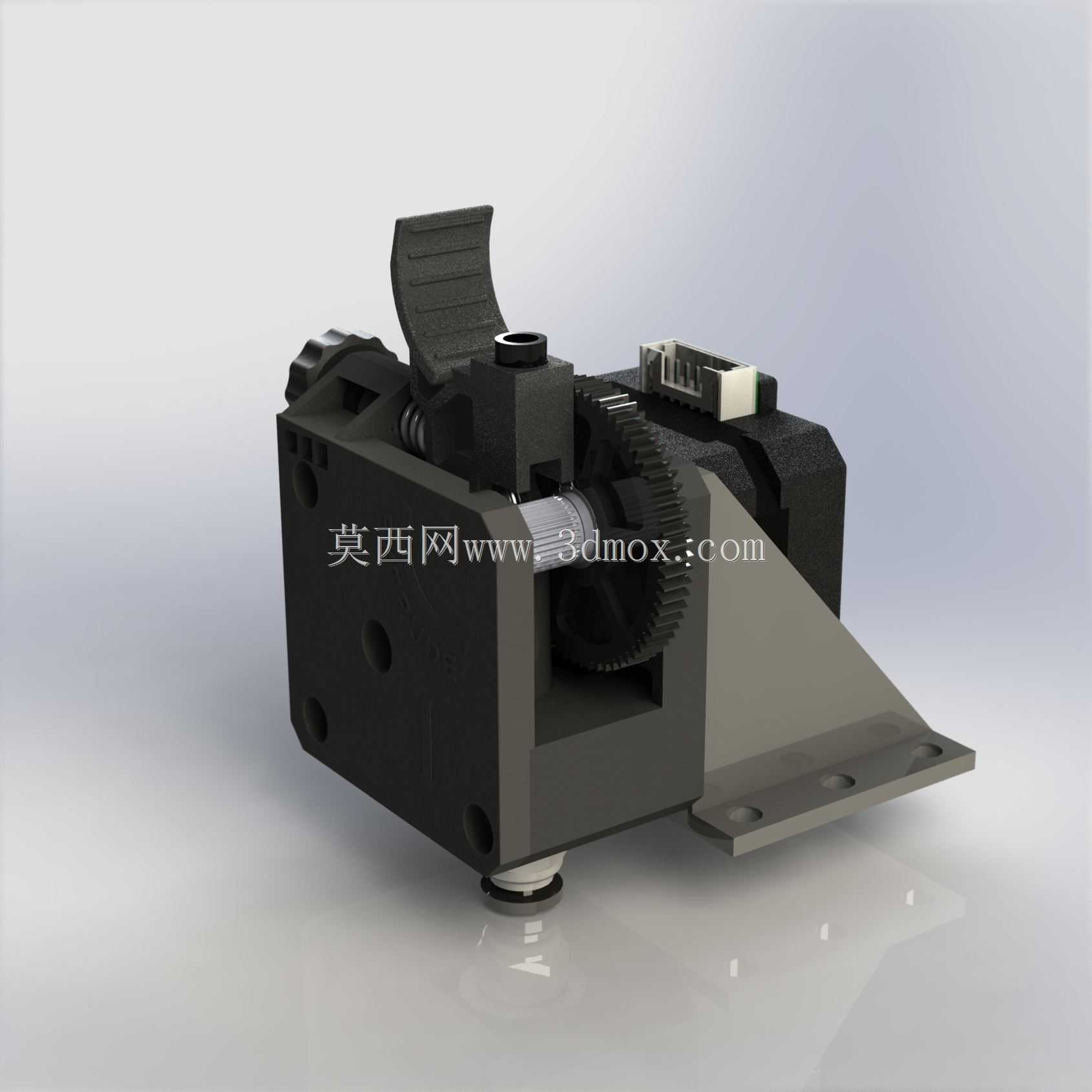

泰坦Aero近程挤出送料机构结构

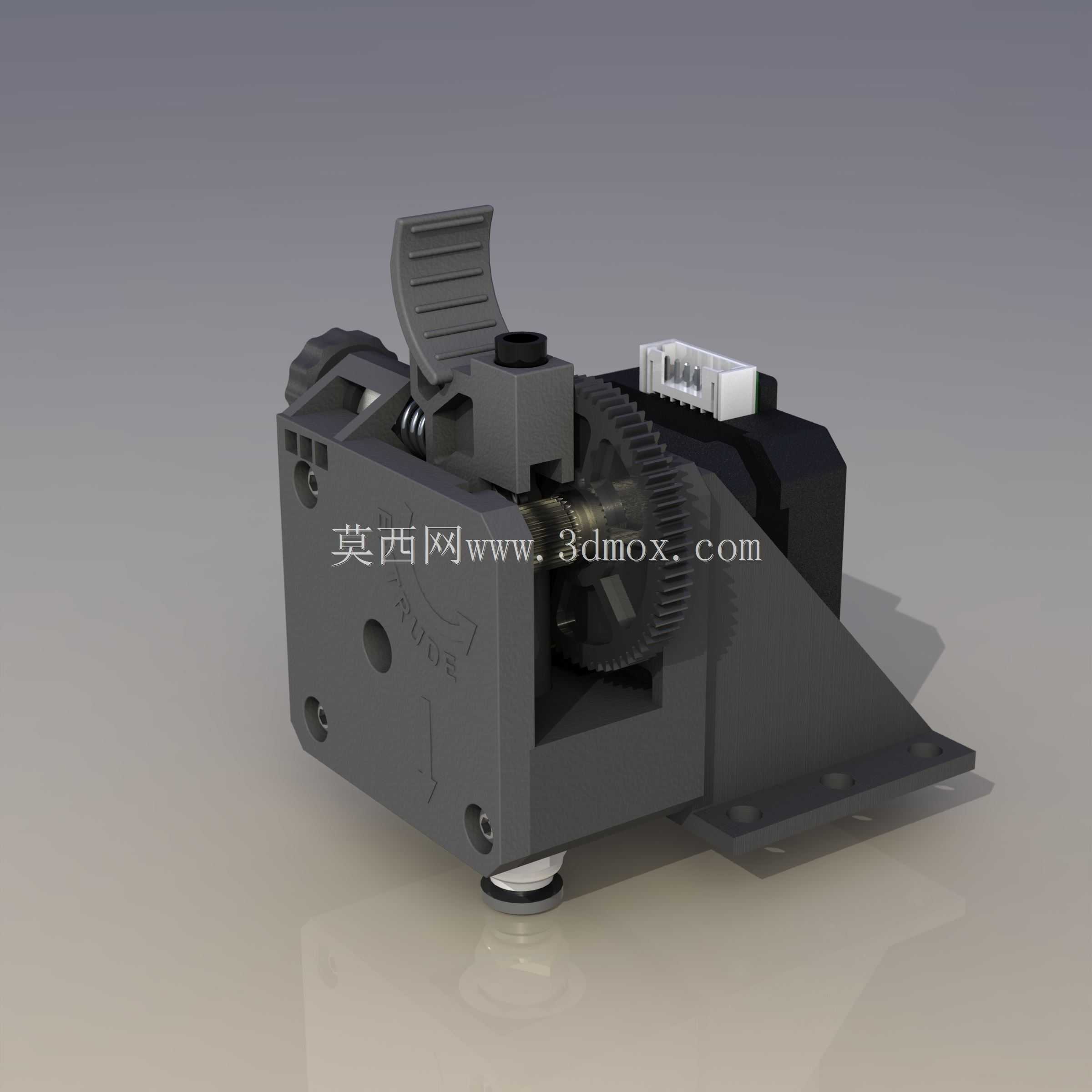

　　该送料挤出机构是桌面级熔融沉积成型设备的核心送料执行部件，主要适配采用近程挤出架构的FDM型3D打印设备，可直接安装在打印运动滑台上，与热端喷嘴保持极短的料路距离，大幅降低柔性耗材的送料阻力，解决远程挤出架构下TPU、TPE等软质耗材送料打滑、回抽滞后的常见问题。从实际应用场景来看，这类挤出机构既可以用于DIY组装的桌面级3D打印机改装升级，也可作为小型工业级FDM设备的标准送料单元，适配常规1.75mm直径的各类打印耗材，涵盖PLA、ABS、PETG等硬质耗材以及软质弹性耗材，覆盖文创模型制作、功能样件打样、小批量工装零件生产等多个使用场景。

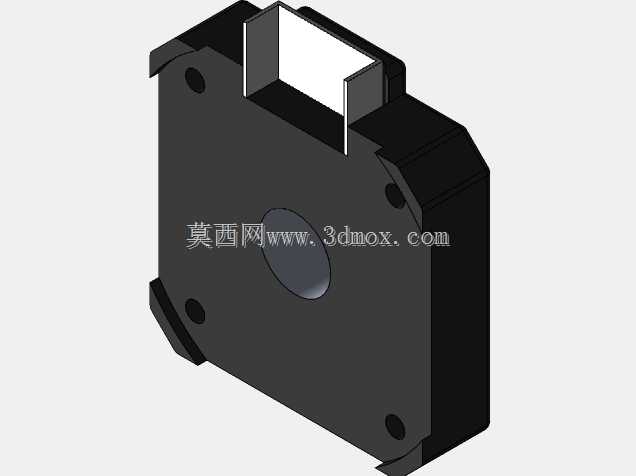

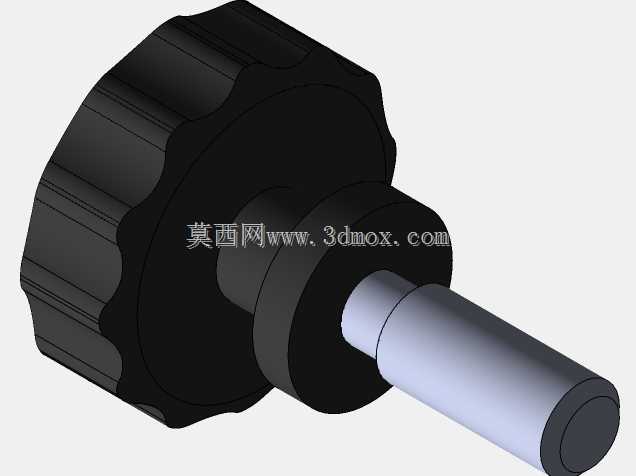

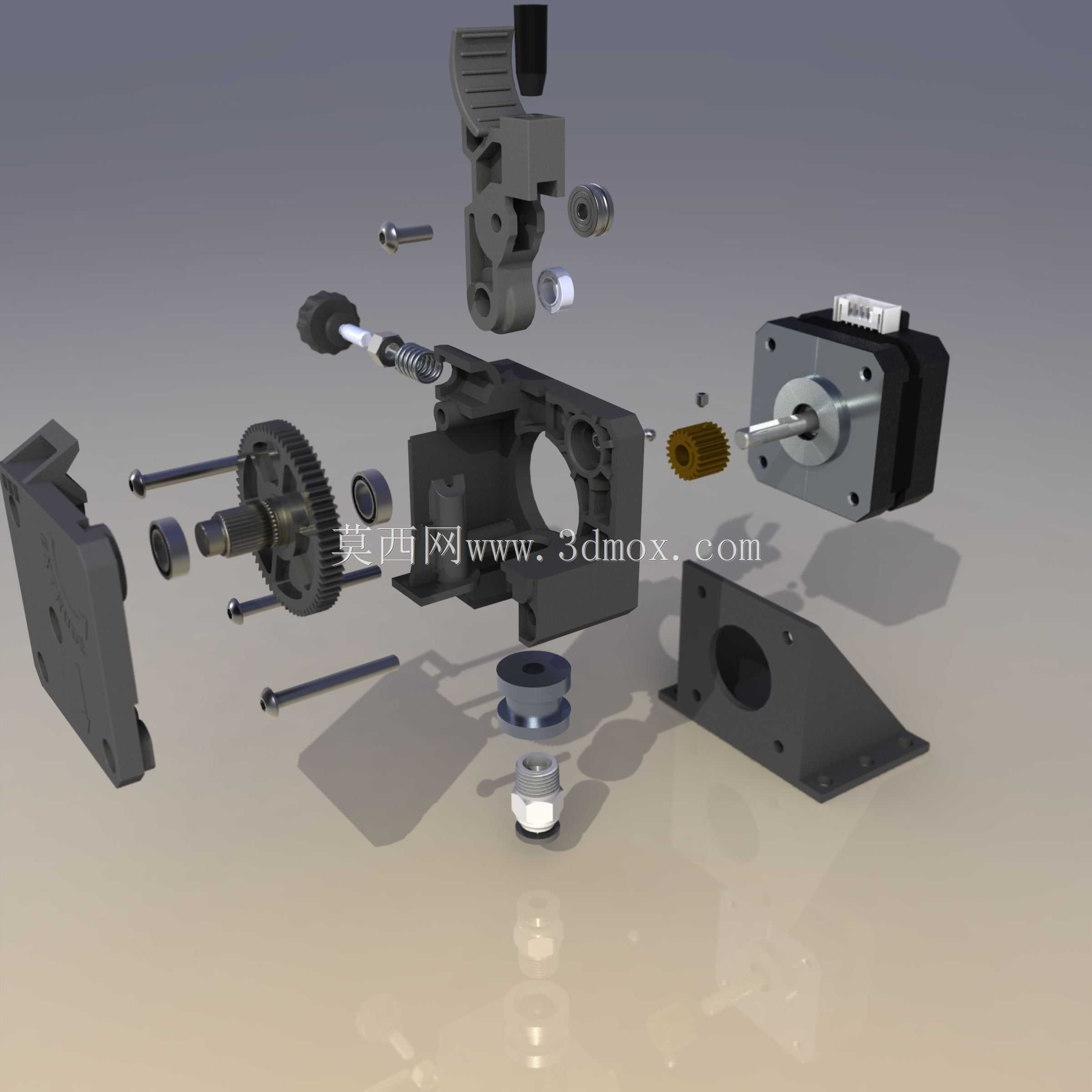

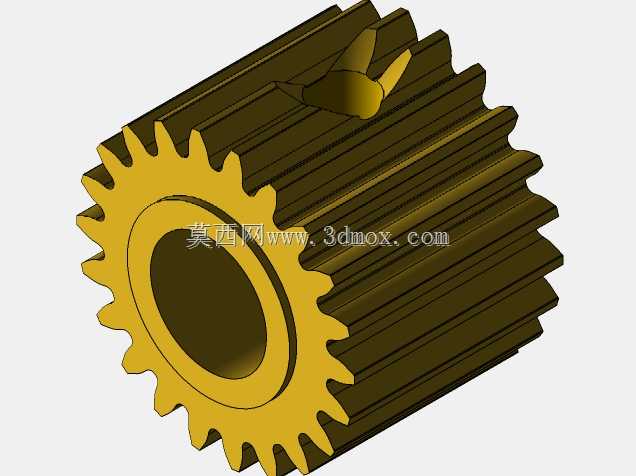

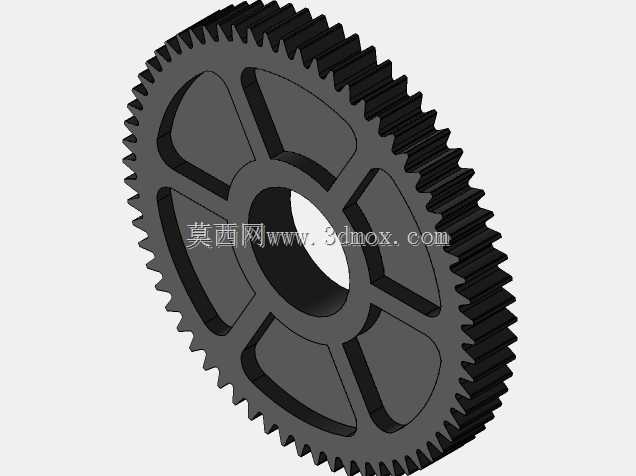

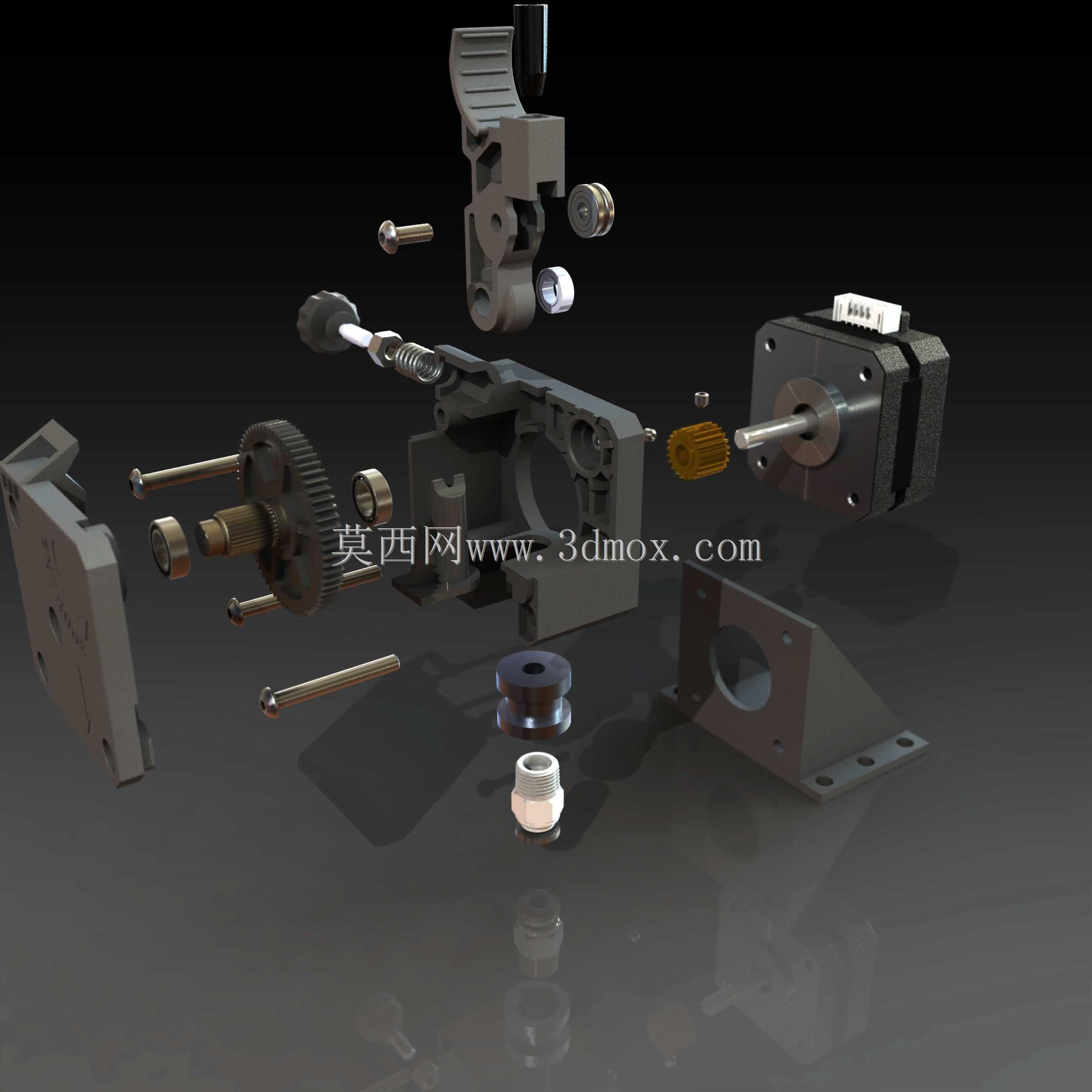

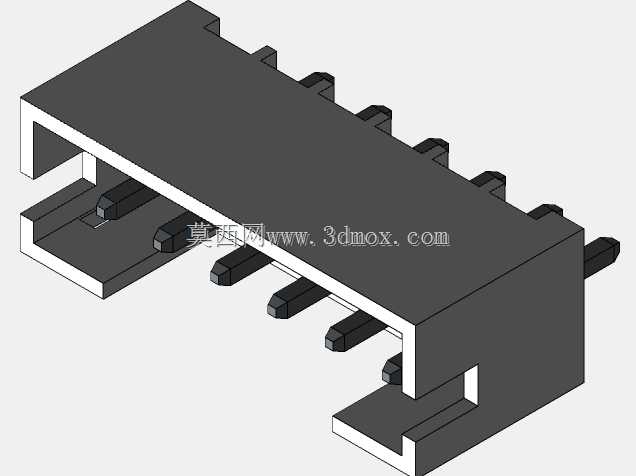

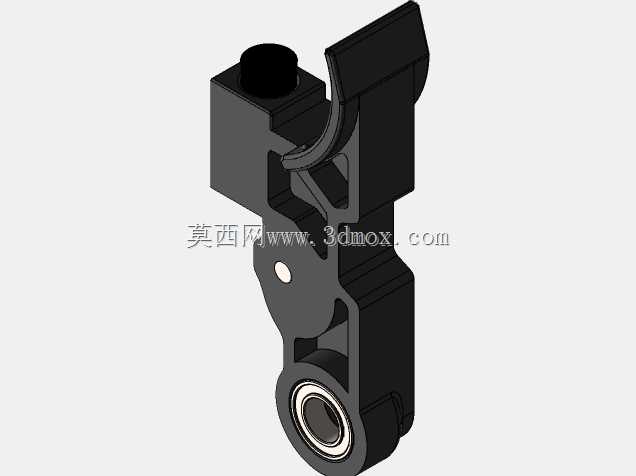

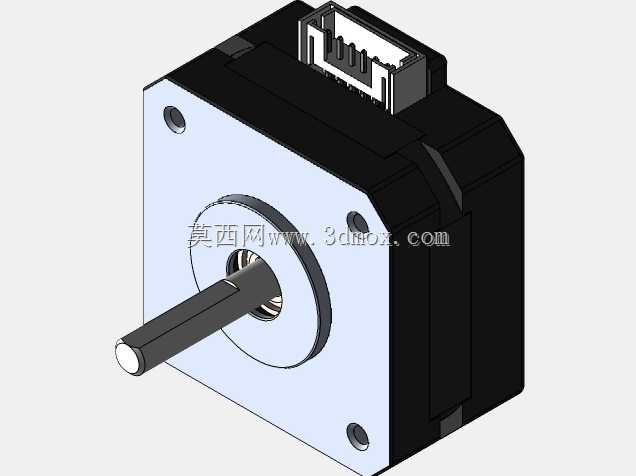

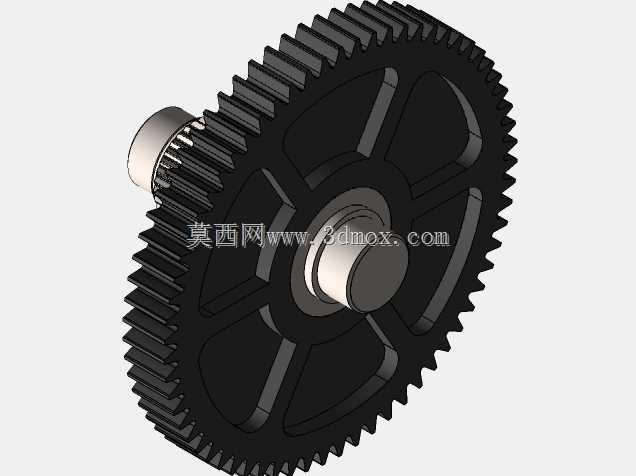

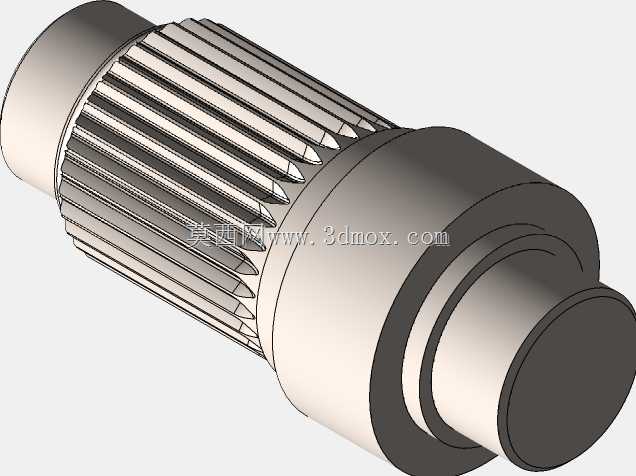

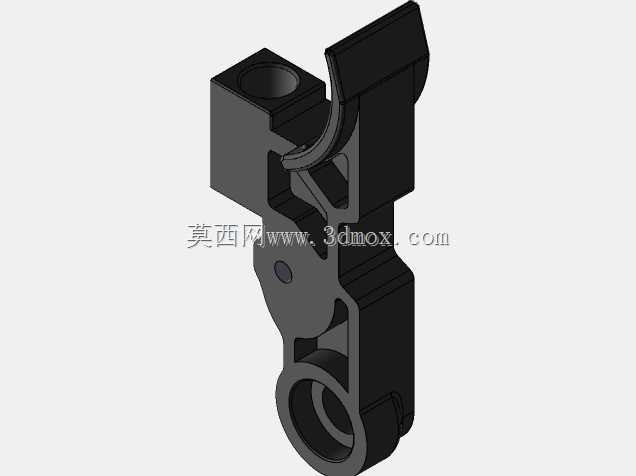

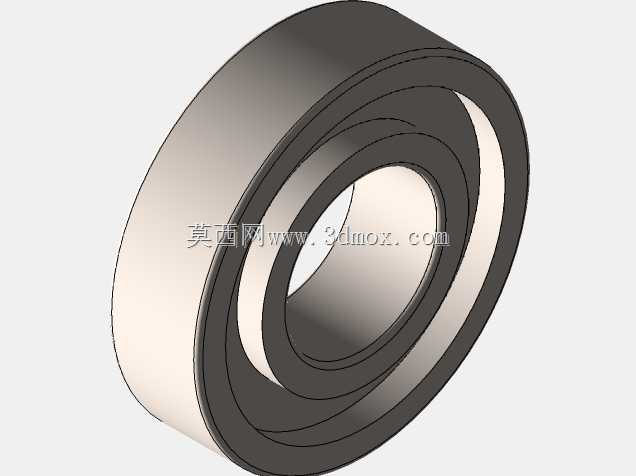

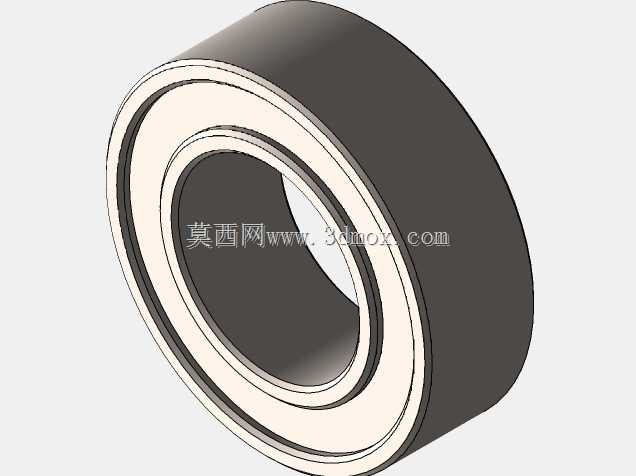

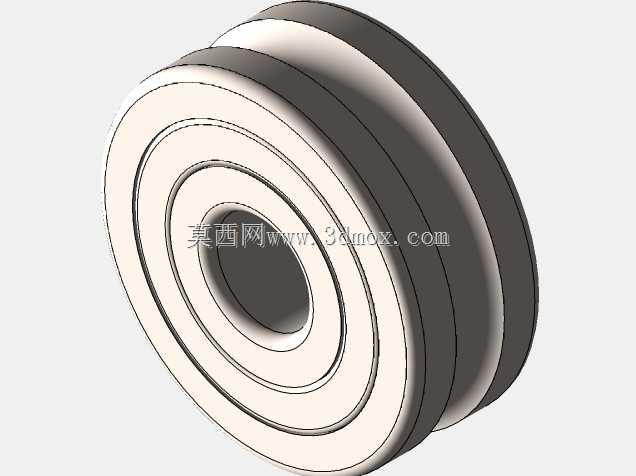

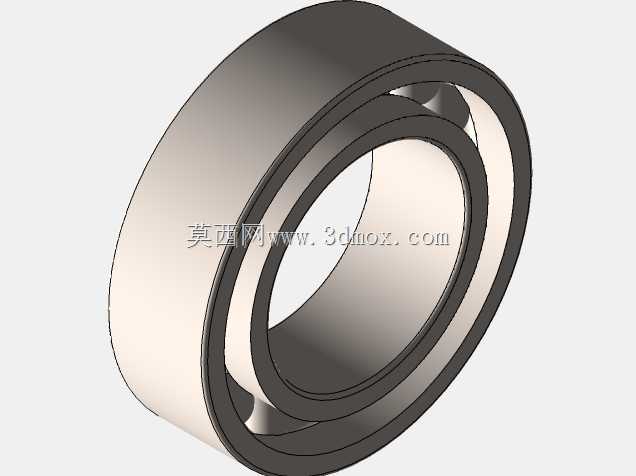

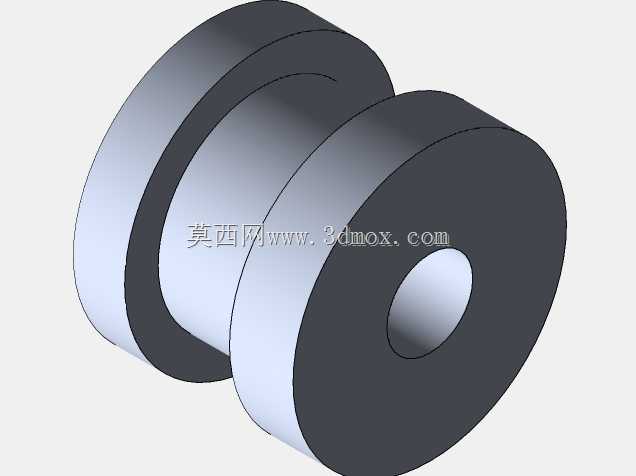

　　从功能特性上看，该机构整合了耗材夹持、步进驱动、齿轮减速、快装压料、安装定位多个功能模块，驱动侧采用大减速比的齿轮组传递扭矩，相比直接驱动的挤出结构，能以更小的步进电机输出足够的送料推力，同时降低电机运行负载，减少长时间打印的电机发热问题。压料机构采用带防滑齿纹的弹性压臂设计，压合力度可通过侧边的调节旋钮微调，既能保证硬质耗材推送时不出现打滑丢步，也能避免压合力过大刮伤耗材表面、造成料屑堆积卡料的问题。压臂支持快速扳开解锁，方便用户穿料、退料操作，也便于日常清理齿轮缝隙中残留的料屑，降低日常维护的操作难度。机构上预留的白色接插件为步进电机的标准接线端，引脚定义匹配市面主流的3D打印机主板驱动接口，无需额外改线即可完成替换安装。

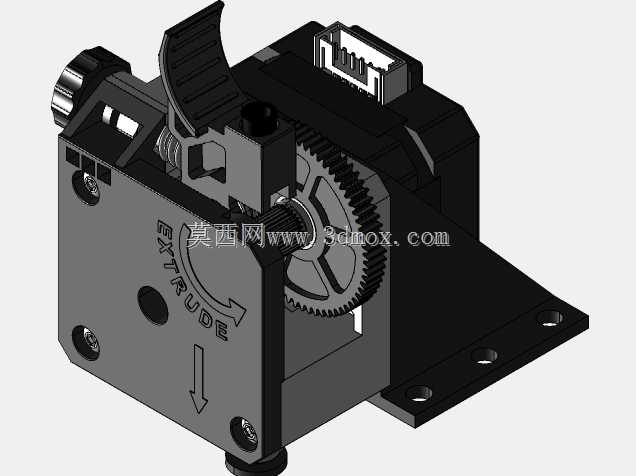

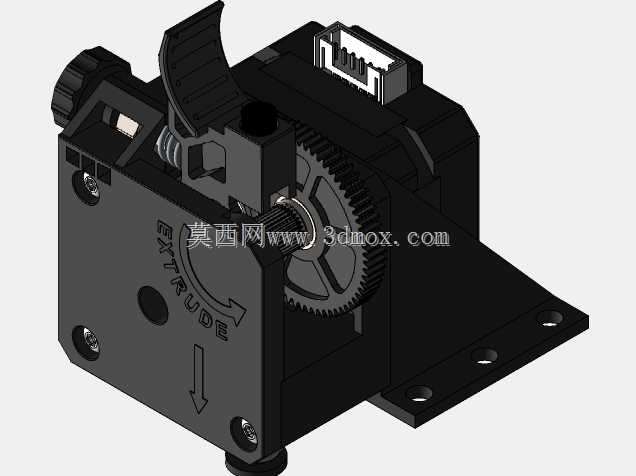

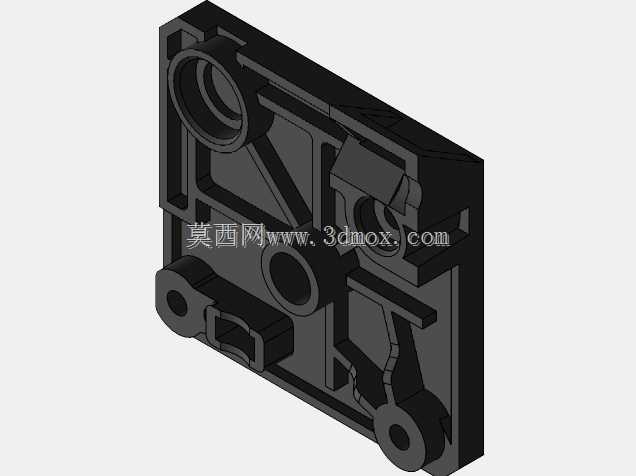

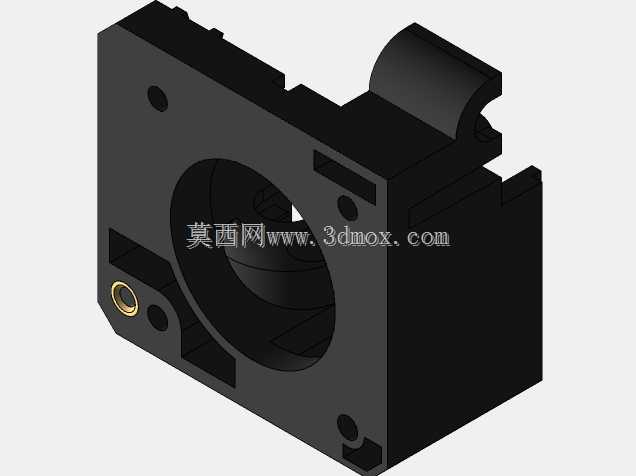

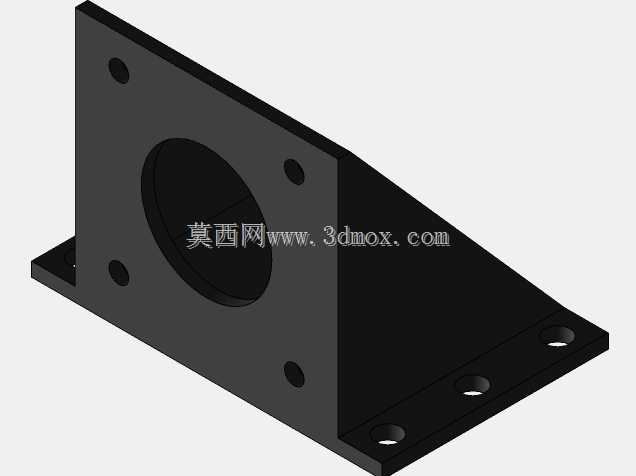

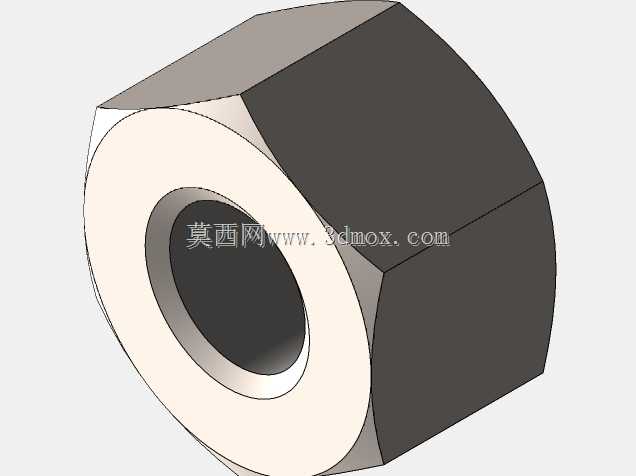

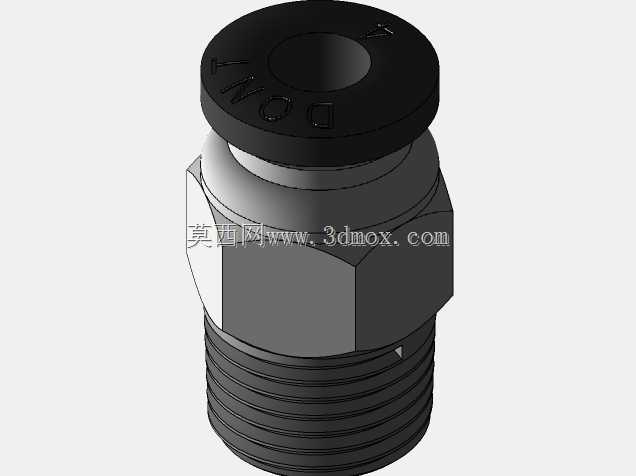

　　设计思路上，该结构充分考虑了近程挤出的轻量化需求，主体承力结构采用一体化的机加工基座设计，将齿轮安装位、电机固定位、热端安装位、滑台连接位全部整合在单个基座上，减少了分体式装配带来的累积公差，保证送料齿轮与耗材路径的同轴度。基座侧面预留的多个安装孔位，既可以适配标准的2020、2040铝型材滑台安装，也支持通过转接支架适配不同运动结构的打印机，包括十字轴结构、CoreXY结构、悬臂结构等常见机型。送料路径采用直线式设计，耗材从进入挤出机构到送入热端喉管的路径无多余弯折，最大程度降低送料阻力，回抽动作的响应速度更快，能有效减少打印过程中的拉丝、漏料问题，提升打印件的表面质量。机构侧边延伸的三角状安装支架为热端的固定位，可直接适配标准的E3D V6类热端组件，安装时保证喷嘴中心线与送料路径完全重合，避免耗材弯折堵头。

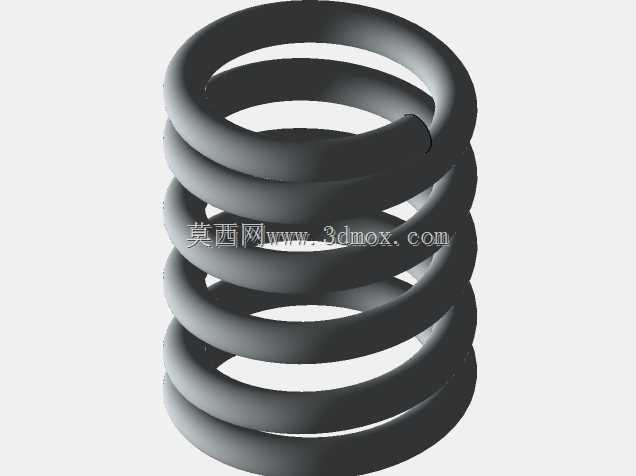

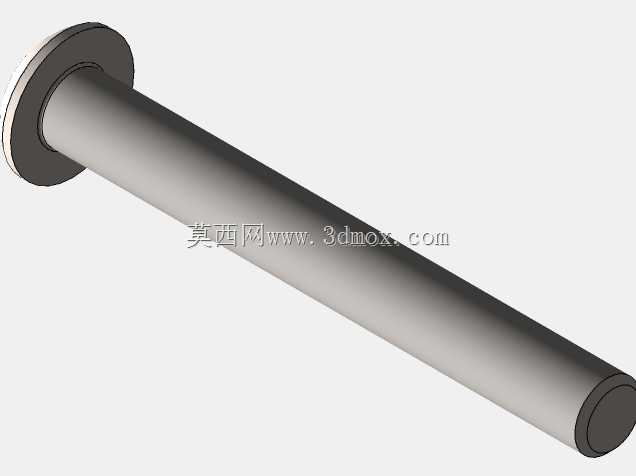

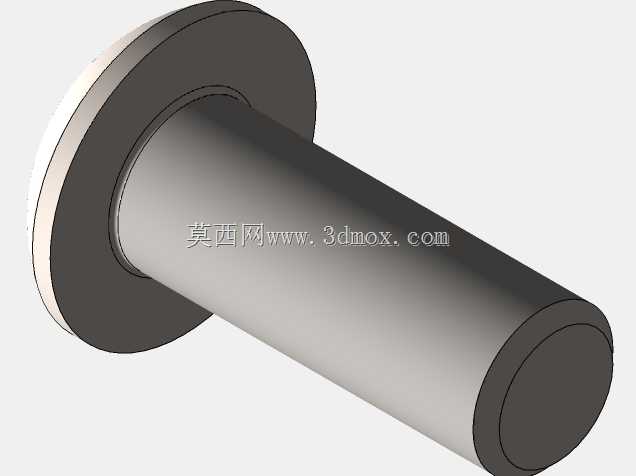

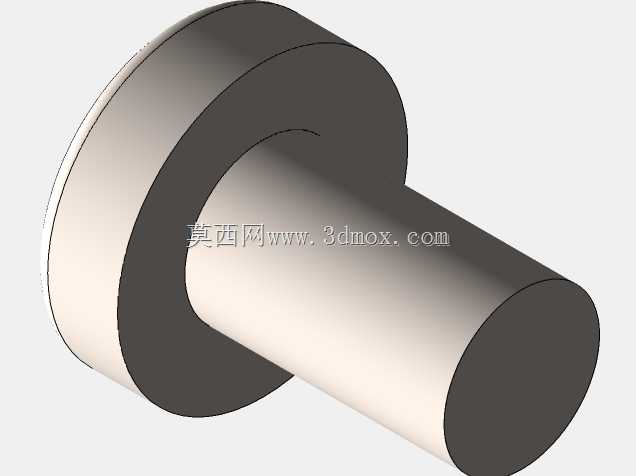

　　从安装边界与尺寸适配来看，该挤出机构整体轮廓紧凑，横向安装宽度控制在60mm以内，纵向长度不超过80mm，安装在X轴滑台上时不会占用过多的运动空间，不会大幅增加运动组件的整体重量，能减少滑台高速运动时的惯性冲击，保证打印运动的定位精度。基座底部的热端安装位到安装基准面的高度差经过精准核算，保证热端安装后喷嘴的初始高度匹配常规打印平台的调平范围，用户改装时无需额外调整Z轴的限位高度。机构上所有的转动部件都做了间隙避让设计，齿轮啮合处预留了合理的侧隙，既不会因为间隙过大造成送料精度不足，也不会因为间隙过小出现卡滞、磨损加剧的问题。压臂的转轴处采用复位弹簧提供持续的压合力，弹簧的弹力经过匹配调校，压合时受力均匀，不会出现单侧压力过大导致耗材偏磨的情况。在实际使用中，该结构的送料精度可控制在0.01mm级别，能满足0.05mm层高的高精度打印需求，长时间连续运行时的送料稳定性表现优异，不会因为长时间工作出现齿轮松动、压臂失效等问题。基座上预留的多个减重孔在保证结构强度的前提下，进一步降低了机构的整体重量，配合轻量化的步进电机，整体运动负载远低于传统的近程挤出结构，能适配更高的打印运动速度，提升整体打印效率。
