户外作业用加固防护型装甲手机结构

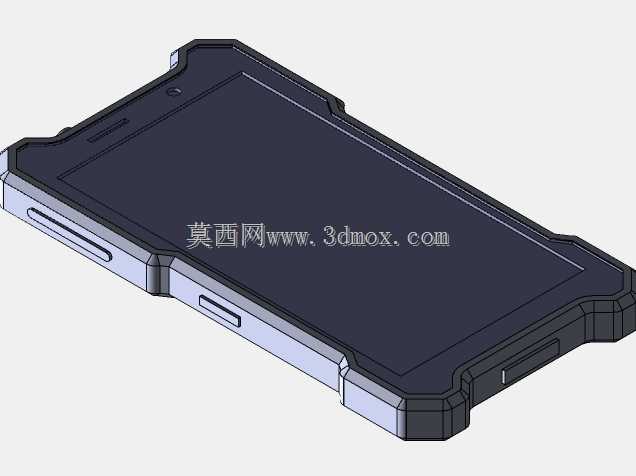

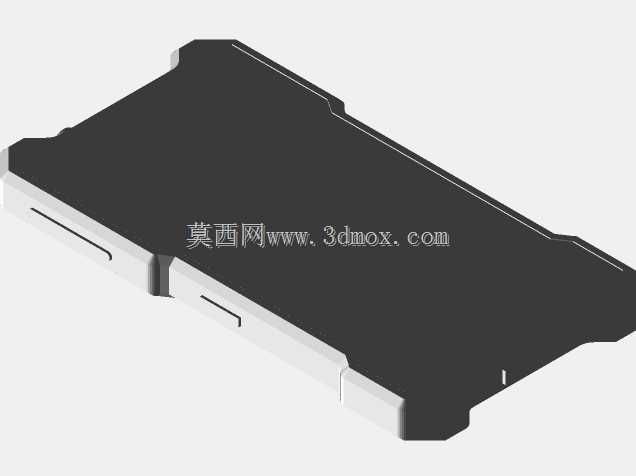

　　这款加固型手持通讯终端的结构设计，核心围绕极端工况下的设备可靠性展开，区别于常规消费级手机的轻薄化设计逻辑，整体采用全包覆式的装甲防护壳体结构，首先从外形轮廓来看，壳体边角全部做了大弧度加厚凸台设计，凸台高出屏幕装配平面2.5mm以上，当设备从1.2米高度自由跌落至硬质混凝土平面时，边角凸台会率先接触受力面，通过结构形变吸收大部分冲击能量，避免屏幕、主板核心区域直接承受刚性冲击。壳体的中框与后盖采用一体化嵌合结构，接缝处预留2.2mm宽的密封胶条安装槽，装配时配合耐候性硅橡胶密封条，可实现IP68级别的密封防护，能够在1.5米水深下静置30分钟不出现内部进水，同时完全阻隔外界粉尘进入设备内部，适配矿山井下、野外勘探、建筑施工、户外抢险等多粉尘、高湿度、存在涉水风险的作业场景。

　　从功能布局来看，壳体侧面的按键区域全部采用独立的软胶包覆按键结构，按键与壳体之间做了过盈配合密封，按键触发行程控制在1.8mm，既保证戴厚劳保手套操作时的清晰触感，又不会因为长期按压出现密封失效问题。底部的充电接口、音频接口区域预留了独立的密封塞安装位，密封塞与壳体通过柔性连接带一体成型，避免密封塞丢失，接口周边做了0.8mm高的挡边结构，即使密封塞未完全扣合，也能阻挡大部分飞溅液体直接冲入接口内部。壳体背部预留了可选的背夹安装槽位，可适配不同宽度的腰带夹、肩带夹安装，满足作业人员双手作业时的便携携带需求，同时背部的摄像头区域做了环形加高防护圈，防护圈高出摄像头镜片1.2mm，避免设备平放时镜片直接接触接触面产生刮花，也能在跌落时对摄像头模组形成缓冲保护。

　　设计过程中，壳体的壁厚做了差异化分布，边角受力区域壁厚设置为3.2mm，采用抗冲击性能优异的PC+玻纤混合材质，非受力的中框平直区域壁厚控制在1.8mm，在保证整体结构强度的前提下尽可能控制设备整体重量，避免长期手持带来的负重疲劳。屏幕装配区域采用阶梯式限位结构，屏幕与壳体之间填充0.5mm厚的缓冲泡棉，泡棉压缩率控制在30%，既可以吸收屏幕受到的正面冲击，也能填充装配间隙提升密封性能。壳体内部的主板安装位预留了1mm的缓冲间隙，间隙内填充导热缓冲硅胶垫，一方面可以将主板工作产生的热量传导至壳体进行散热，另一方面在设备受到冲击时，避免主板与刚性壳体直接硬接触造成元器件虚焊脱落。

　　从安装边界尺寸来看，整机装配完成后的三维尺寸控制在168mm82mm16.5mm，握持周长控制在182mm，符合成年男性戴劳保手套时的握持尺寸范围，不会因为壳体过厚导致握持困难。壳体四角的凸台做了圆弧过渡处理，圆弧半径为8mm，跌落时能够有效分散冲击力，避免应力集中导致壳体开裂。侧面的防滑区域做了0.3mm深的网格状防滑纹理，纹理间距1.2mm，即使手上沾有泥水、油污，也能保证足够的握持摩擦力，减少设备脱手滑落的概率。不同于常规消费级手机的外观优先设计逻辑，这款防护型通讯终端的所有结构设计都以工况适应性为核心，每一处加厚、每一条密封结构、每一个按键的行程设置，都对应实际作业场景中可能遇到的跌落、进水、粉尘、操作不便等实际问题，结构建模过程中对每一处受力区域都做了对应的应力分布校核，确保在-20℃到60℃的工作温度区间内，壳体材质不会因为低温变脆、高温软化导致防护性能下降，能够满足不同气候区域的户外作业使用需求。
