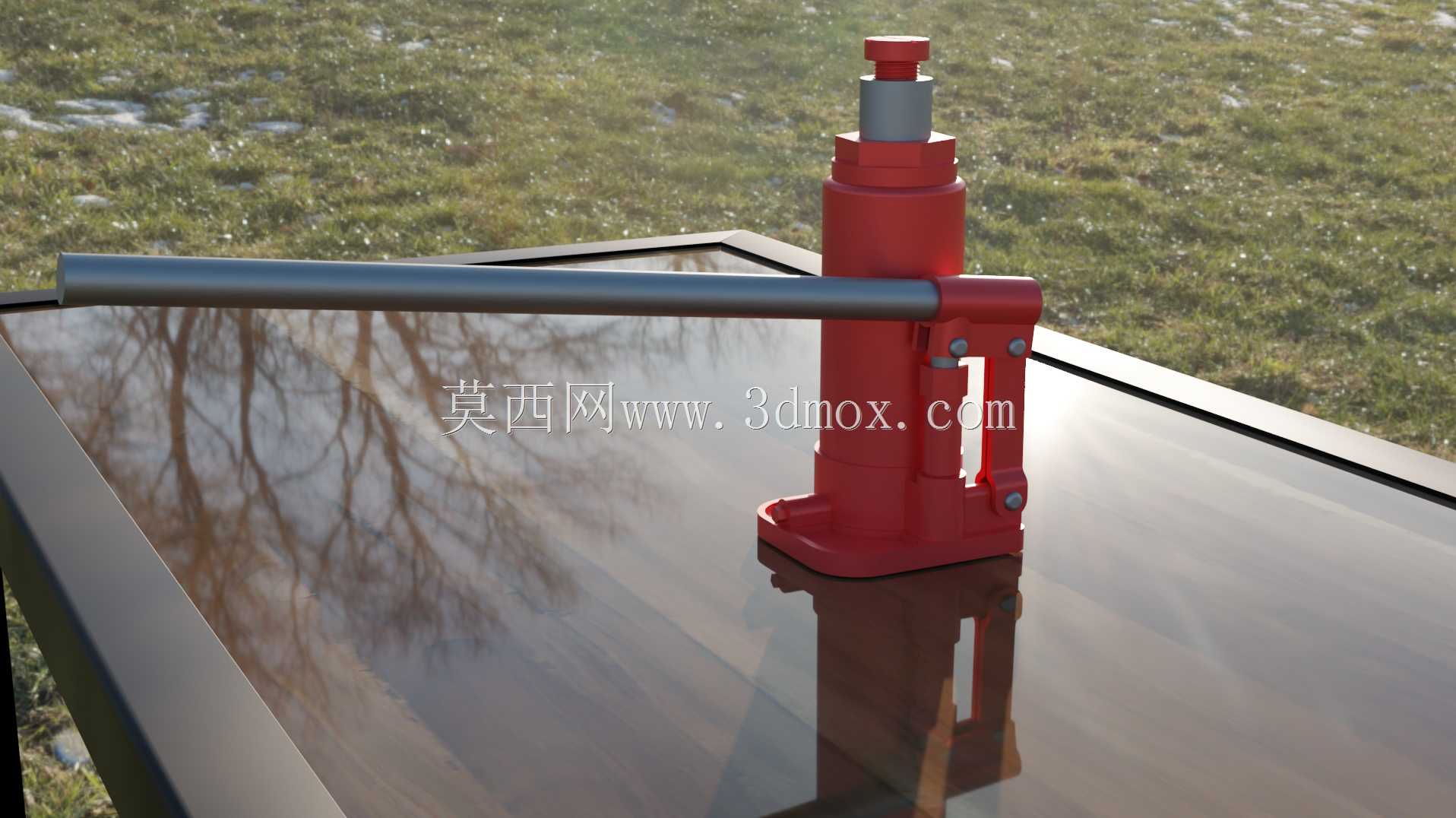

立式液压起重承载5吨瓶式千斤顶结构

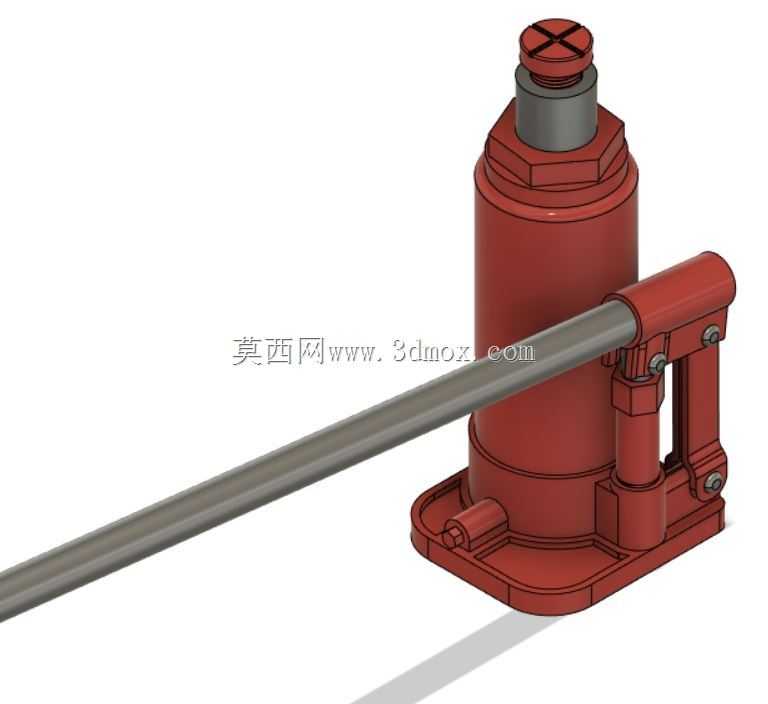

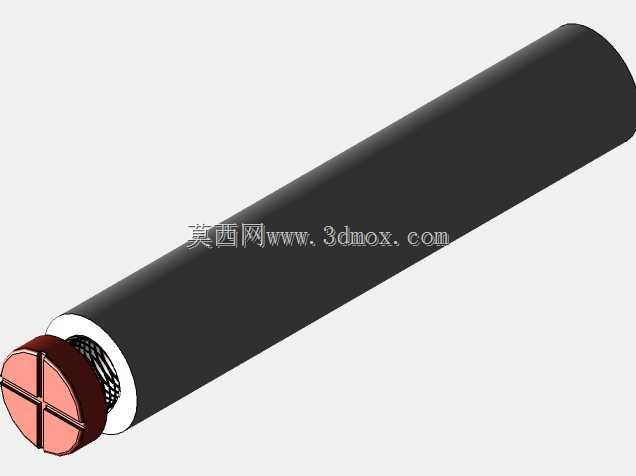

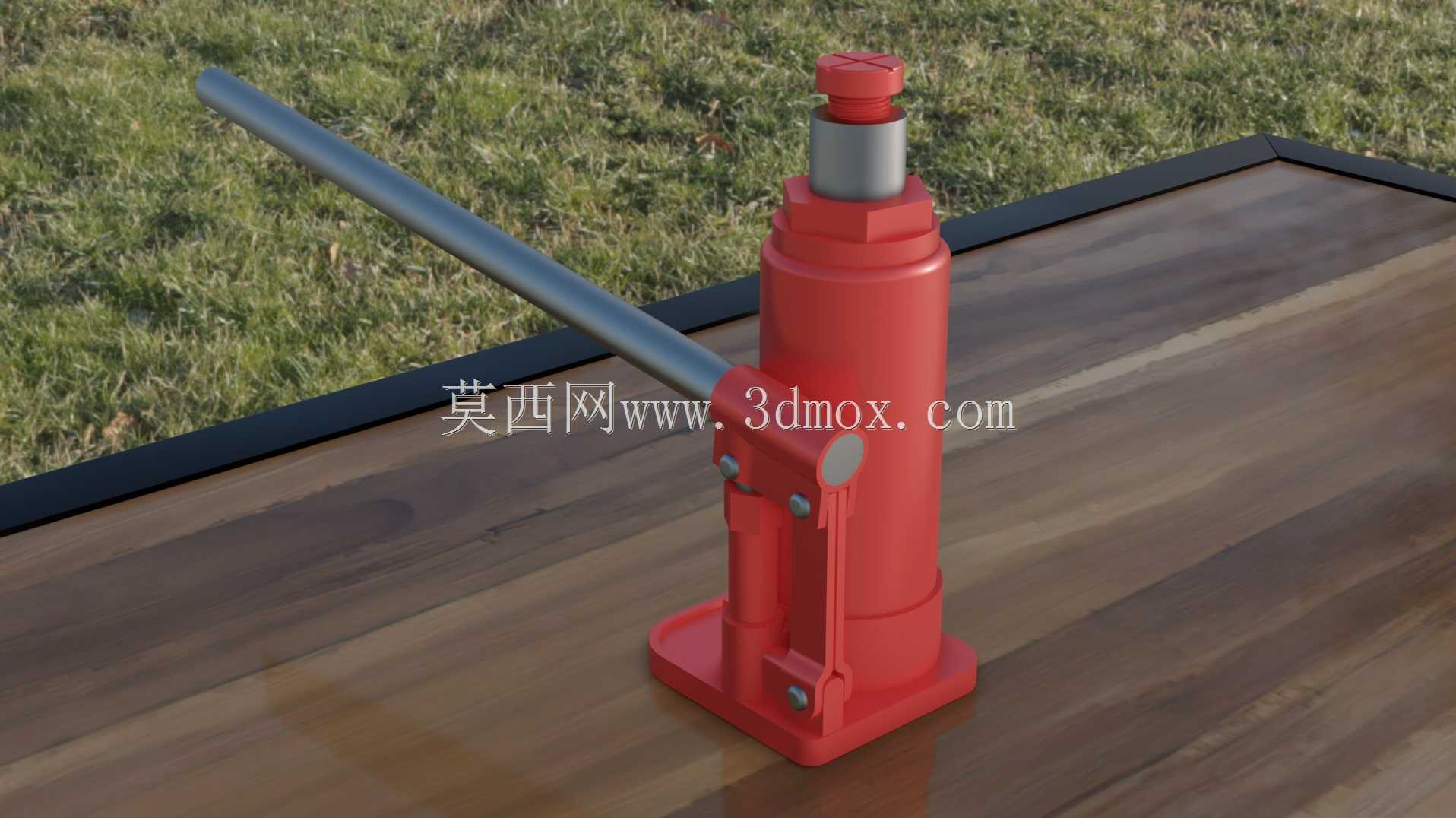

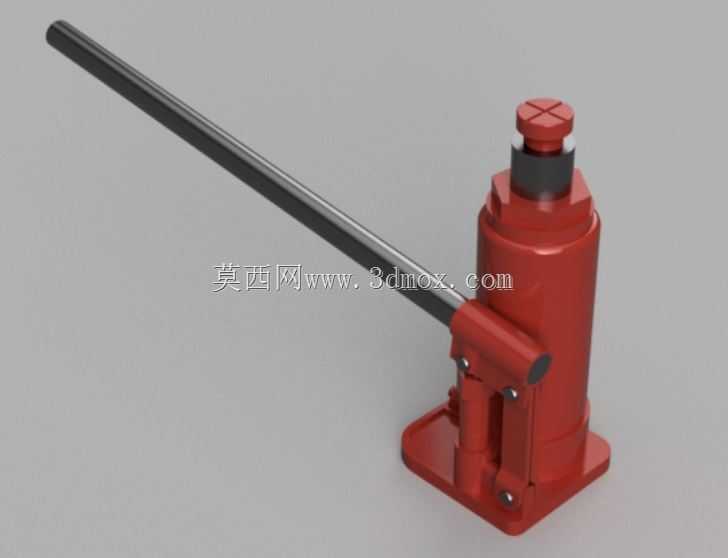

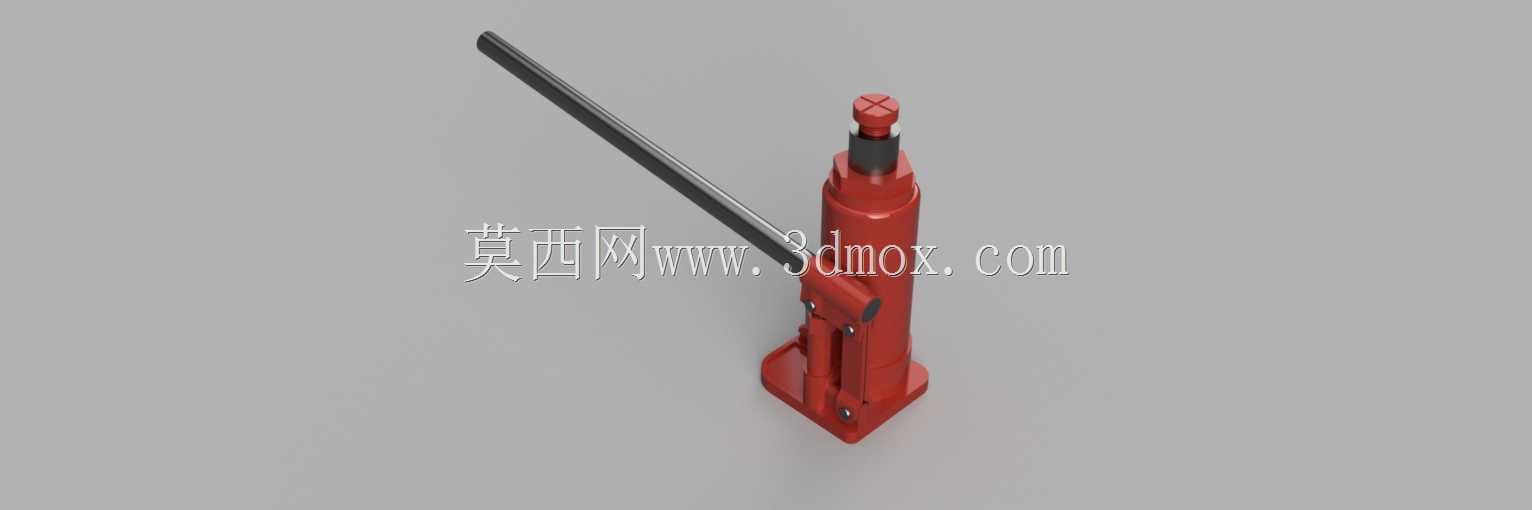

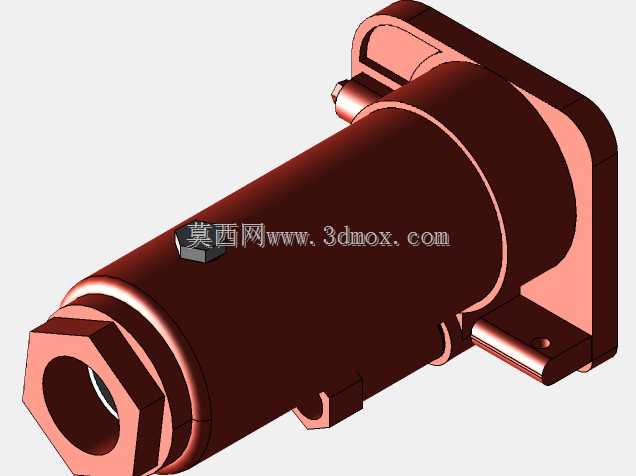

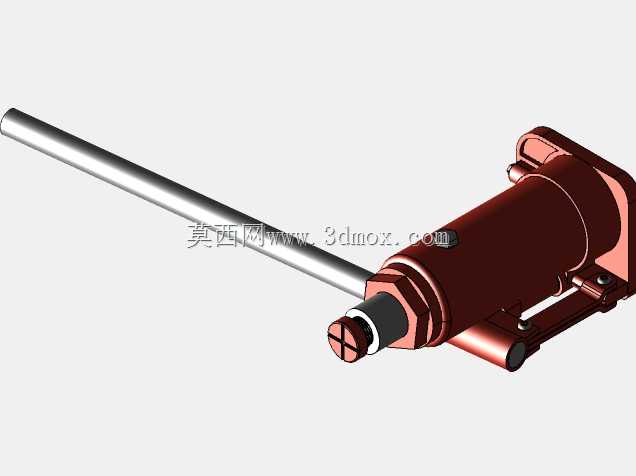

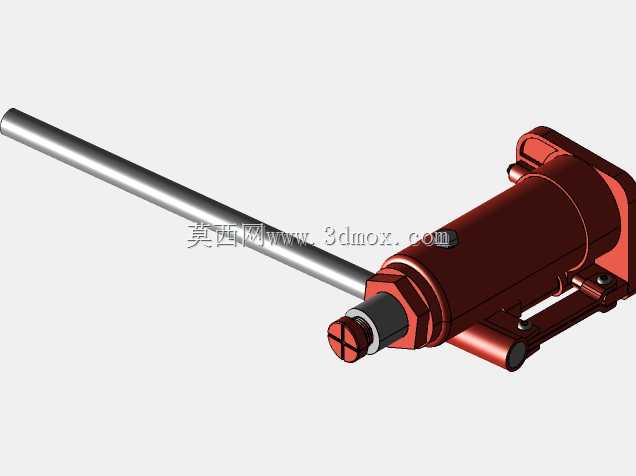

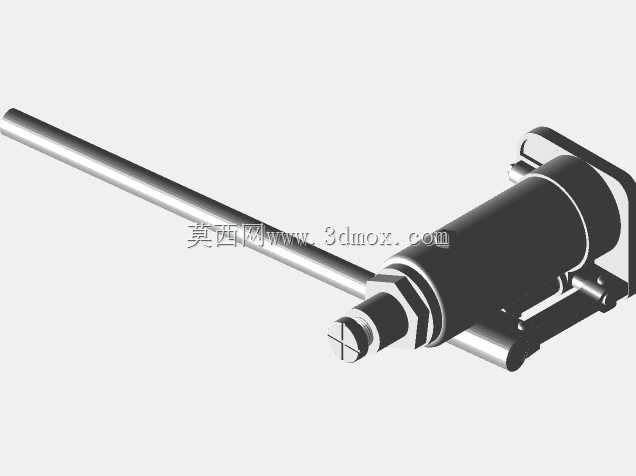

　　在汽修维保、小型设备安装、重型构件临时调位的作业场景里，这类5吨级瓶式液压千斤顶的出场率一直居高不下，区别于剪式机械千斤顶的费力、齿条千斤顶的行程局限，它靠液压传动的力放大特性，能让操作人员用很小的手动操作力，就获得数吨级的顶升输出，是一线维保、安装班组工具包里的核心承重类工具。从结构设计逻辑来看，这款瓶式千斤顶采用单级柱塞顶升结构，整体立式布局的核心思路是在有限的径向占地尺寸下，尽可能压缩整机收纳高度，同时保证足够的顶升行程——毕竟多数汽修场景里，车辆底盘的离地间隙有限，收纳高度过高的千斤顶根本没法塞到车底指定的承重支点位置，而径向尺寸过大的话，又会在狭窄的底盘空间里卡滞，没法对准车辆底盘的加强筋承重位。具体到结构细节，底座采用加厚一体铸钢成型，底部做了微幅的外扩倒角，一方面是增大和地面的接触面积，降低单位面积的地面压强，避免在软质地面、环氧地坪上作业时出现底座下陷、侧倾的风险，另一方面底座内部直接集成了液压油储油腔，省去了额外外接油箱的结构，让整机结构更紧凑。缸筒部分采用无缝钢管珩磨内孔，内壁粗糙度控制在Ra0.8以内，和柱塞杆的配合间隙控制在0.02-0.03mm区间，配合Y型聚氨酯密封圈，既能保证柱塞顶升过程中无内泄漏，避免顶升到位后出现缓慢回落的安全隐患，又能减少柱塞运动的摩擦阻力，让手动压杆的操作力更平顺。顶部的柱塞杆顶端做了圆弧过渡的承重帽，表面加工有交叉防滑槽，作业时和被顶升物体的接触面能形成足够的静摩擦力，

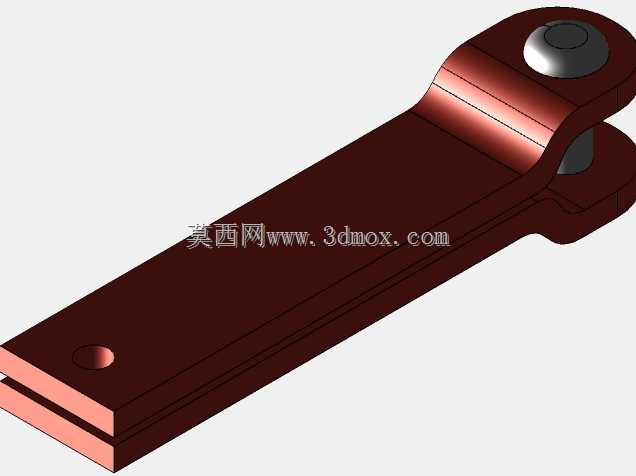

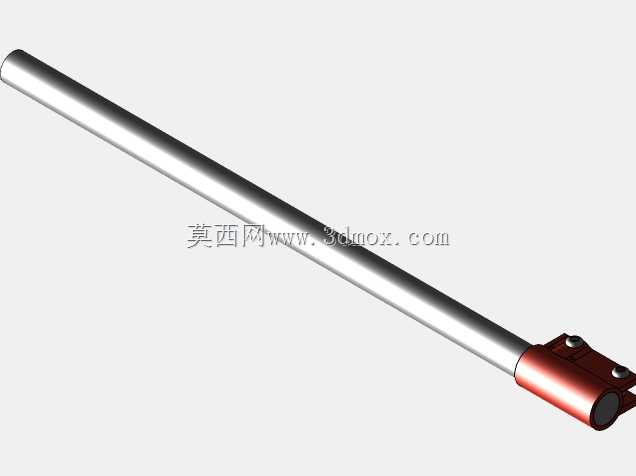

　　避免顶升过程中重物滑移偏载；承重帽下方设计了限位挡圈，当柱塞升到最大行程时会被挡圈硬限位，防止柱塞超行程脱出缸筒造成液压油喷溅、重物坠落的事故。侧面的手动压杆铰接座采用销轴连接，压杆本身是空心薄壁钢管结构，长度经过力臂匹配计算，操作人员施加在压杆末端的力经过杠杆放大后，作用在小直径的手动柱塞泵上，就能让主顶升缸获得足够的油压，每一次压动压杆的顶升量控制在1-2mm区间，既不会因为单次顶升量过大造成顶升冲击，也能保证顶升作业的效率。回油阀设计在压杆座的侧下方，采用锥形密封结构，顺时针拧动时阀针顶紧密封面，关闭回油通路，此时压动压杆即可实现顶升；逆时针拧动1/4到1/2圈时，回油通路打开，柱塞在重物重力作用下缓慢回落，

　　回落速度可以通过回油阀的开度控制，避免回落速度过快造成重物冲击。从安装和作业边界来看，这款千斤顶的收纳高度控制在200mm左右，最大顶升高度可以达到400mm左右，作业时需要保证底座放置在坚实平整的地面上，如果是松软地面需要垫厚钢板分散压力，顶升的重物重心必须落在柱塞的中心轴线上，偏载角度不能超过3度，否则会造成柱塞杆侧向受力，拉伤缸筒内壁、损坏密封圈，甚至出现千斤顶弯折倾覆的风险。在日常设备维保场景里，它除了用于乘用车的换胎、底盘维保顶升，还可以用于小型机床安装时的水平度微调、重型货架组装时的立柱顶升对位、钢结构构件临时拼接时的高度调整，相比大吨位的卧式千斤顶，它的重量更轻，单人即可携带转场，立式收纳的形态也不占工具箱空间，

　　非常适合流动维保、零散作业的场景。设计过程中特意对缸筒的壁厚做了冗余校核，按照1.5倍的额定载荷做了耐压验证，密封圈选用耐油耐磨的聚氨酯材质，在-20℃到60℃的环境温度区间内都能保持密封性能，不会因为冬季低温出现密封圈硬化泄漏、夏季高温出现密封圈软化内泄的问题。另外在缸筒外侧设计了一体式的提手位，方便作业人员拎取转移，底座的边角都做了圆角钝化处理，避免搬运过程中划伤手部、刮蹭被顶升设备的漆面。需要注意的是，这类液压千斤顶仅用于重物的临时顶升，不能作为长期承重的支撑件使用，顶升到位后必须搭配刚性安全支架做支撑，才能在重物下方开展作业，避免液压密封件长期承压失效造成坠落风险，这也是结构设计时在说明书里明确标注的使用边界，从结构本身来说，它的密封系统虽然能做到长时间保压，但工程作业里必须考虑冗余安全措施，不能完全依赖液压密封的可靠性。
