LR44纽扣式单体电池结构三维建模

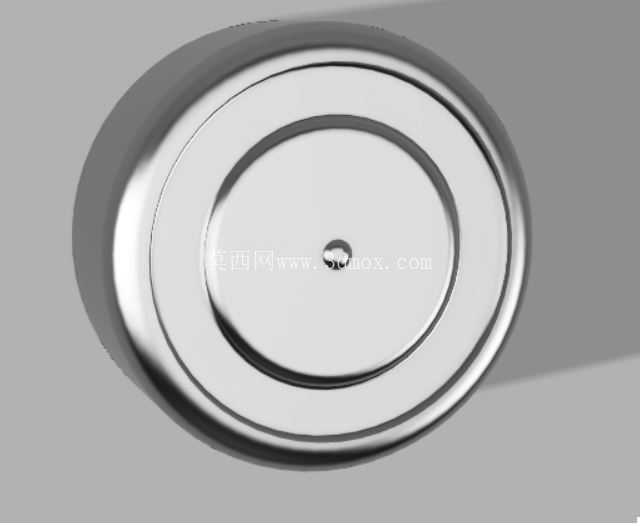

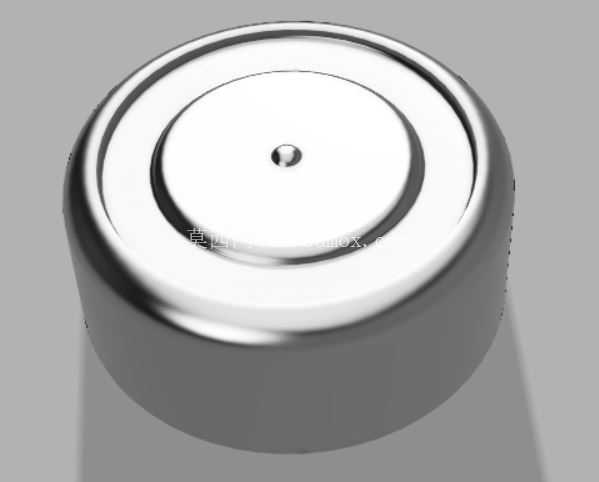

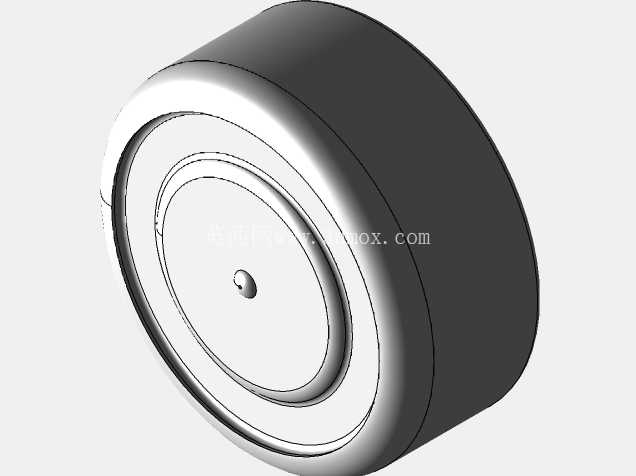

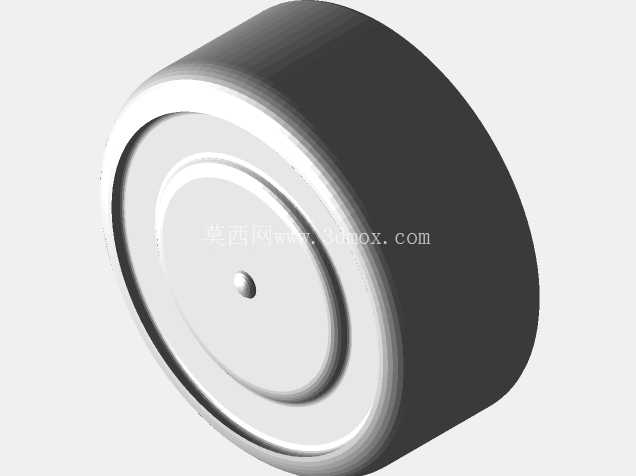

　　建模过程中要优先还原壳体的结构逻辑：不锈钢材质冲压成型的壳体承担了负极载体与结构防护的双重作用，壳体侧壁的卷边结构要和顶部的正极顶盖形成可靠的机械咬合，中间的绝缘密封层是建模时容易被忽略的细节，这层结构既要隔绝正负极的物理接触避免短路，还要承担内部电解液的密封作用，防止长期使用过程中出现漏液腐蚀周边电路的问题。从结构设计的角度看，这类零件的外形公差控制直接影响装配适配性，直径方向的公差通常要控制在0.1毫米以内，厚度方向公差不超过0.05毫米，不然在电池座里会出现卡滞或者接触不良的问题。正极顶盖的平面度要求也很高，建模时要还原顶盖表面的轻微冲压弧度，保证和电池座的正极弹片能够形成稳定的面接触，降低接触电阻。日常接触到的小型便携电子设备里，这类扣式单体电源的出镜率极高，从手腕上的石英腕表、口袋里的迷你计算器，到主板上的CMOS备份供电模块、小型电子玩具的动力源，都能看到它的身影。做这类小尺寸零件的三维建模时，最先要锚定的是实际装配的边界条件——这类扣式电池的直径常规区间在5到25毫米，厚度覆盖1到6毫米，和常见的手指按压式按钮尺寸接近，这也是很多工程场景里会把它称作纽扣单元的原因。

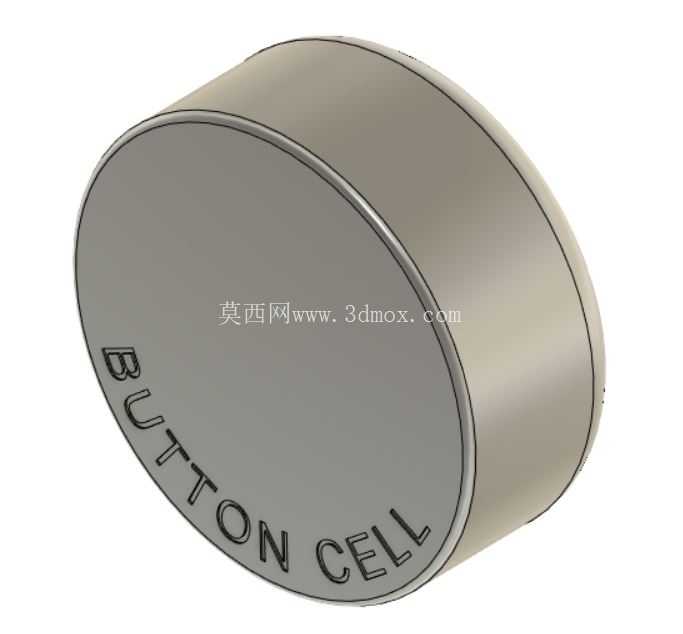

　　很多新手建模时会把整个壳体做成一体化结构，实际上真实产品是分体冲压后卷边封装的，侧壁靠近顶盖位置的卷边圆角、壳体底部的内凹弧度，都是实际生产工艺留下的特征，这些细节还原不到位，后续做装配仿真或者干涉检查时就会出现和实际零件不符的偏差。在实际设备选型场景里，这类扣式电池的安装空间通常非常紧凑，很多PCB板上预留的电池座高度只比电池本身厚0.2到0.3毫米，建模时如果错误放大了壳体的壁厚或者圆角尺寸，就会导致后续结构设计时出现装配干涉。另外，壳体表面的标识特征也要做合理还原，正极面的极性标识、型号刻印的位置和深度，虽然不影响结构功能，但在做产品整机的可视化渲染、装配工艺演示时，这些细节能够大幅提升模型的真实感。

　　从功能特性上看，这类单体电池的金属壳体本身就是电极的一部分，底部和侧壁属于负极通路，顶部的金属顶盖属于正极通路，建模时要把两个电极的接触面做平整，不能出现多余的凸起或者凹陷，不然在做电路接触仿真时会出现接触面积计算错误的问题。绝缘层的厚度通常在0.1到0.2毫米之间，材质一般是耐电解液腐蚀的高分子材料，建模时要保证绝缘层完全隔开正负极的金属部件，不能出现任何位置的金属连通，这和实际产品的绝缘要求是完全一致的。很多人做这类小零件建模时容易忽略边缘的倒角细节，实际上不锈钢壳体的边缘都做了微小的圆角处理，避免装配时刮伤电池座的弹片或者绝缘垫片，这些微小的工艺特征虽然尺寸不大，但恰恰是区分工业级精准模型和粗略示意模型的关键。

　　在做整机装配的场景里，这类扣式电池通常是直接卡入塑料电池座，或者通过弹片压接在PCB板上，模型的外形尺寸精度直接决定了后续结构设计时电池仓的空间预留是否合理，要是模型尺寸比实际零件偏大，生产出来的电池仓就会出现电池装不进去的问题；要是尺寸偏小，就会出现电池晃动、接触不良的故障。建模时还要注意壳体表面的质感还原，不锈钢壳体是哑光的金属质感，不是镜面抛光的效果，顶部正极面因为刻印标识的原因，表面有轻微的冲压纹理，这些细节在做渲染或者工程演示时能够更好地还原真实零件的状态。
