壁挂式电气元件防护安装外壳结构

　　这款壁挂式电气外壳主要面向工业现场低压电控回路、小型传感信号采集模块、终端配电支路的元件容纳需求，常见应用场景涵盖生产车间工位旁的小型控制节点安装、户外设备配套的电气元件防护、楼宇弱电井内信号转换模块的固定防护，以及小型自动化设备的外置电控单元搭载。在实际工程应用中，这类外壳需要同时兼顾元件安装的便利性、现场防护的可靠性以及后期运维的操作便捷性，避免现场粉尘、飞溅液体、意外磕碰对内部电气电子元件造成损伤。

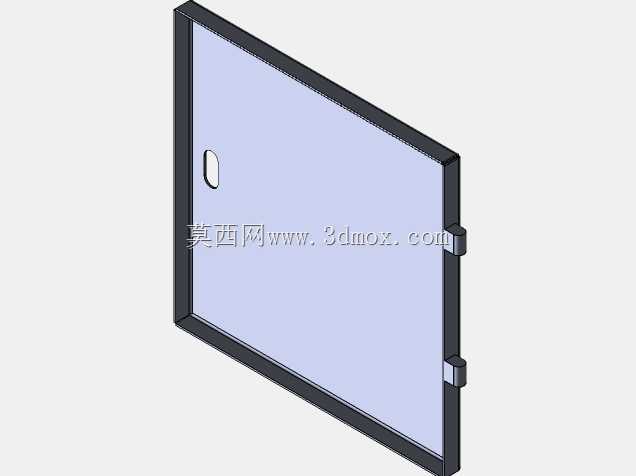

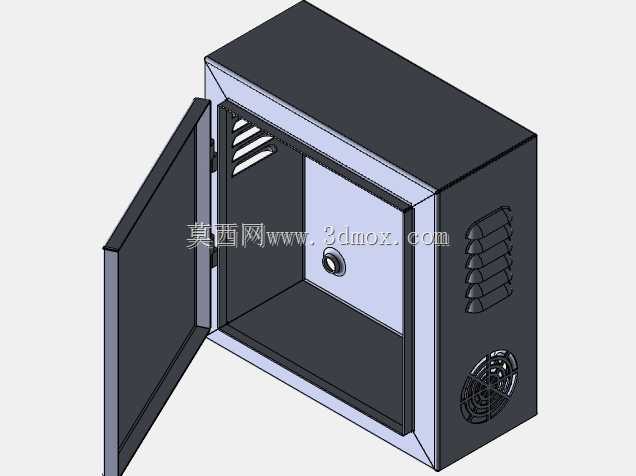

　　从功能特性来看，壳体采用侧开铰链式门体结构，门体与框体配合处预留密封安装槽位，可根据使用场景的防护等级需求加装密封胶条，常规配置下可满足室内干燥场景的IP30防护要求，加装密封件后可适配IP54级别的多尘、轻度溅水场景。壳体侧面设计有阵列式通风散热槽，底部预留轴流风扇安装位，当内部搭载发热功率较大的电源模块、继电器组时，可通过自然通风结合强制风冷的方式，将壳内工作温度控制在电气元件允许的工作范围内，避免高温导致的元件性能衰减、寿命缩短问题。门体上预留的观察窗位可直接嵌入亚克力或钢化玻璃视窗，无需打开门体即可观察内部指示灯状态、数显模块的读数，适配需要频繁查看设备运行状态的应用场景，减少运维操作的步骤。

　　设计思路上，整体采用分体式钣金折弯拼接结构，主体板材选用冷轧钢板，兼顾结构强度与加工成本，所有折弯棱边均做倒钝处理，避免装配、运维过程中划伤操作人员。内部安装板采用可拆式设计，可提前在装配车间将所有电气元件、接线端子、走线槽预先固定在安装板上完成接线调试，再整体推入壳体内完成固定，大幅降低现场安装的作业难度，同时也方便后期故障排查时将安装板整体抽出操作。壳体背部设计有壁挂安装挂孔，挂孔采用上窄下宽的葫芦孔形式，现场安装时可先将膨胀螺栓固定在墙面，再将壳体直接挂装到位后拧紧锁紧螺母，无需托举壳体完成全部螺栓紧固作业，降低高空壁挂安装的操作风险。

　　从安装边界尺寸来看，壳体整体深度控制在合理范围内，壁挂安装后突出墙面的尺寸不会占用过多通道空间，适配车间通道旁、设备侧壁、弱电井内壁等安装空间受限的场景。内部安装空间预留了足够的走线余量，可容纳常规尺寸的接线端子排、小型断路器、开关电源、信号转换模块等常用电气元件，走线槽的安装位沿壳体内壁四周布置，可实现强电、弱电走线的分离布置，减少不同回路之间的信号干扰。门体与框体之间预留了接地端子安装位，可通过黄绿双色接地线实现门体与主壳体的可靠接地，避免静电积累、漏电带来的安全隐患。壳体侧面的通风槽采用向下倾斜的百叶结构，可在保证通风面积的同时，避免上方滴落的液体直接进入壳体内，同时减少大颗粒粉尘直接落入壳体的概率。底部的风扇安装位配套有防尘网安装槽，加装防尘网后可过滤进入壳体的空气中的粉尘，延长内部元件的清灰维护周期。在实际选型应用中，可根据内部搭载元件的总发热功率、现场环境的防护等级要求、安装点位的空间尺寸，灵活调整壳体的板材厚度、密封件配置以及散热组件的选型，适配不同场景的使用需求。
