带散热结构的壁挂式电气控制箱体

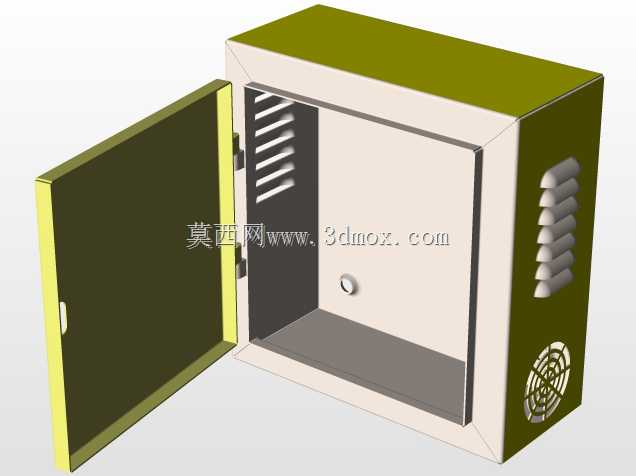

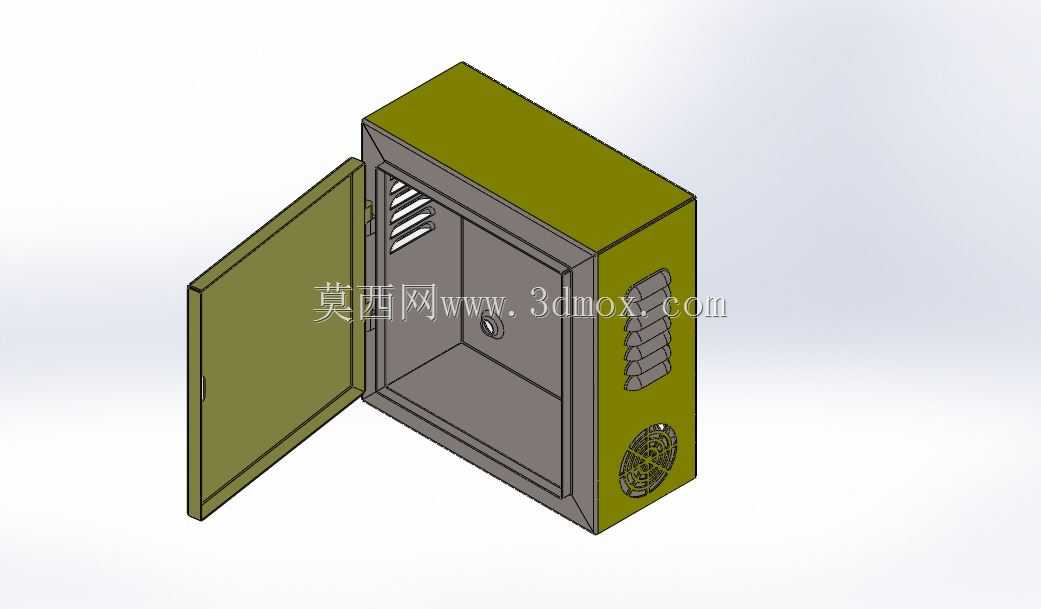

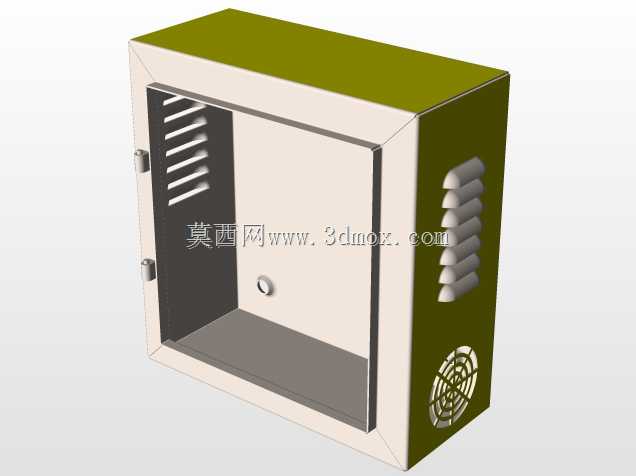

　　这款壁挂式电气控制箱体，是面向楼宇通道、工业车间门禁配套场景开发的电动闭门器配套控制载体，日常主要承担电动闭门器的驱动电路装载、线路转接、运行状态调控的功能，适配常开式防火门、人行通道自动门的闭门执行机构配套使用，在消防联动门禁系统、车间权限管控通道、写字楼公共区域防火门场景中，能够为内部控制电路板、接线端子、驱动模块提供稳定的防护空间，避免外界粉尘、飞溅液体、意外磕碰对内部电控元件造成损伤。从结构设计逻辑来看，整体采用冷轧钢板折弯拼焊的钣金壳体思路，箱体主体为方正立式结构，单开门设置在箱体正面，门体侧边采用隐藏式合页与箱体主体连接，门体中部加装旋转式机械门锁，日常维护时可通过专用钥匙开启门体，

　　闭合状态下门锁能够压紧门体与箱体边框的密封胶条，提升整体防护等级。箱体右侧外壁设置多组横向排布的散热格栅，对应内部功率模块的安装位置，能够在设备运行时通过自然对流带走驱动模块产生的积热，右下角额外加装轴流散热风扇安装位，适配高负载连续运行场景下的强制散热需求，风扇位自带防护网结构，避免外界杂物被吸入箱体内部造成电路短路。箱体内部预留了标准DIN导轨安装位，可直接卡装常规接线端子、小型继电器、驱动控制器等标准电气元件，背部设置四个壁挂安装孔，孔位间距符合常规电气箱体壁挂安装的通用尺寸规范，安装时可直接通过膨胀螺栓将箱体固定在混凝土墙面、轻钢龙骨隔墙的预埋背板上，安装孔位周边做了翻边加强处理，避免长期承重后孔位变形导致箱体脱落。

　　门体内侧预留了接地螺栓安装位，可通过黄绿双色接地线将金属门体与箱体主接地端连通，避免设备漏电时门体带电引发安全隐患，箱体上下两端预留了穿线格兰头安装孔，可根据现场布线方向选择进线、出线位置，不用的孔位可通过配套堵头密封，保证箱体整体防护性能。在设计过程中，针对电动闭门器控制模块的发热特性，特意将功率元件的安装区域对应到外侧散热格栅的位置，减少热量在箱体内部的积聚路径，同时控制箱体内部的净空尺寸，在满足所有元件安装、接线操作空间的前提下，尽可能压缩箱体整体外形尺寸，减少对安装墙面的空间占用，适配通道侧方狭窄墙面的安装条件。箱体的折弯边角均做了圆弧过渡处理，避免安装、维护过程中锋利的钣金边角划伤操作人员，门体与箱体的配合间隙控制在1.

　　5mm以内，既保证门体开关顺畅无卡滞，又能避免大尺寸杂物从缝隙进入箱体内部。考虑到部分工业场景的腐蚀环境，箱体表面采用静电喷塑处理，涂层厚度控制在60-80μm，能够耐受日常的潮气、轻度腐蚀性气体侵蚀，延长设备在复杂工况下的使用寿命。
