现代3200A框架式空气断路器结构

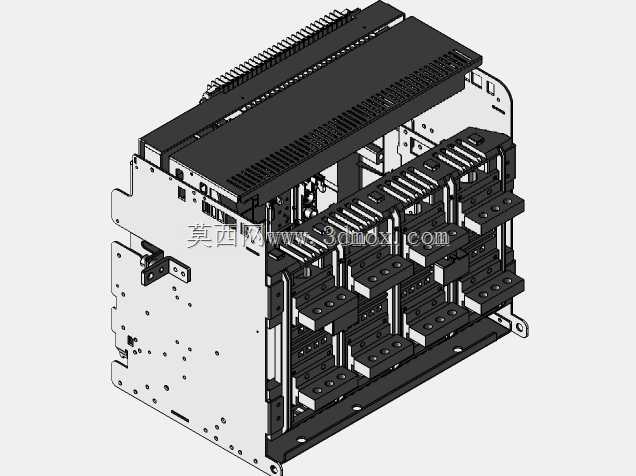

　　在低压配电系统的核心进线、母联及大容量馈电回路场景中，3200A等级的空气断路器是保障供电连续性、切断短路故障电流的核心保护元件，这类设备普遍应用于数据中心主配电、工业厂房总进线、大型商业体配电室等对分断能力、载流稳定性要求极高的场合，其结构设计的合理性直接决定了配电系统的运行可靠性。从结构拆解视角来看，该断路器采用模块化分层布局，上部为操作机构与智能脱扣器安装腔，中部为多极触头系统排布区，下部预留了外接母排的连接接口，整体采用框架式承载结构，所有功能模块均固定于高强度金属安装基座上，能够承受大电流分断时产生的巨大电动力冲击，避免结构形变导致的触头卡滞、分断失效问题。触头系统采用多触点并联结构设计，每极配置多组独立的动、静触头单元，

　　配合栅片式灭弧室结构，能够在短路故障发生时快速拉长电弧、分割电弧，在极短时间内熄灭电弧，避免触头烧蚀，同时保证3200A额定电流下的温升控制在标准允许范围内，减少长期运行的能耗与绝缘老化风险。安装边界设计上，该断路器采用背部安装固定方式，预留了标准化的安装孔位，适配主流低压配电柜的安装梁间距，进出线母排的连接位置、孔距均符合行业通用配电安装规范，无需额外定制转接母排即可完成现场装配，能够大幅缩短配电柜体的装配周期。操作机构的传动路径经过优化，手动、电动操作的力传递路径顺畅，脱扣动作的响应延迟控制在极小范围内，当回路出现过载、短路、欠压等异常工况时，脱扣器能够快速触发机构动作，切断故障回路，避免故障范围扩大。

　　外壳结构采用分段式钣金拼接设计，既保证了内部带电部件的防护等级，又预留了足够的散热通风通道，大电流持续载流时产生的热量能够通过通风槽、金属壳体快速向外散发，避免内部温度累积导致的元件性能下降。各功能模块之间采用快装式连接结构，日常运维时可单独更换脱扣器、触头组件等易损部件，无需整体拆解断路器，降低运维的时间成本与配件成本。从三维建模的还原度来看，该结构完整复现了断路器内部的触头排布、机构传动路径、安装接口位置，能够直接用于配电柜体的布局干涉检查、母排走向设计模拟，帮助结构设计人员在柜体设计阶段提前验证安装空间是否充足，操作维护空间是否满足安全规范要求，避免现场安装时出现空间干涉、操作距离不足等问题。在设备选型阶段，设计人员可借助该三维模型直观核对断路器的外形尺寸、安装孔位、进出线方向与现有柜体设计的匹配度，提前调整柜体的梁架布局、母排弯曲角度，减少生产阶段的设计变更。
