涡轮增压器动力增压部件三维设计作品

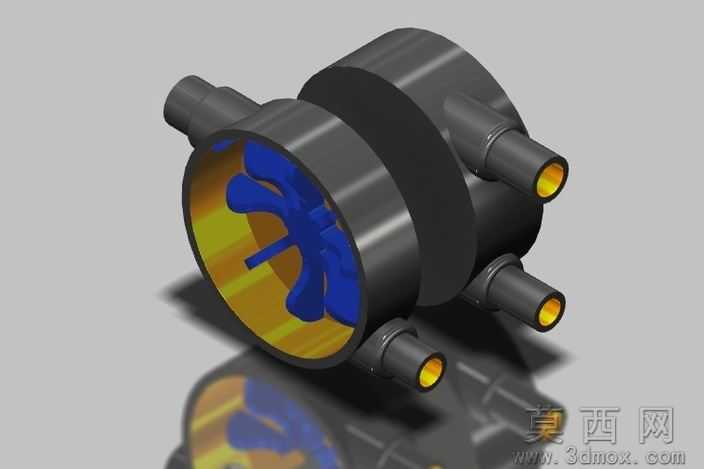

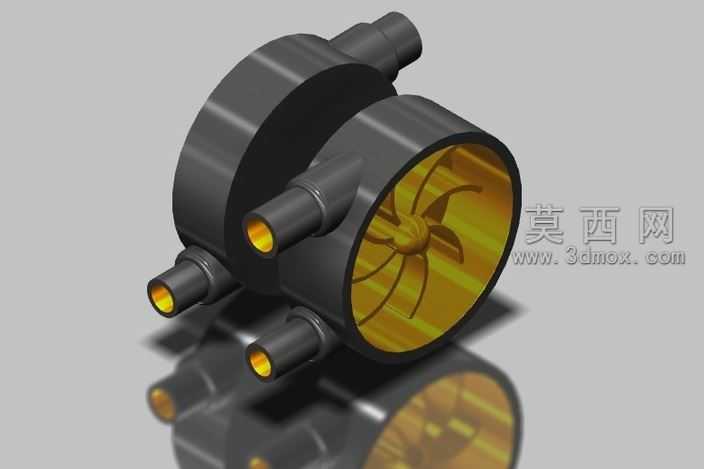

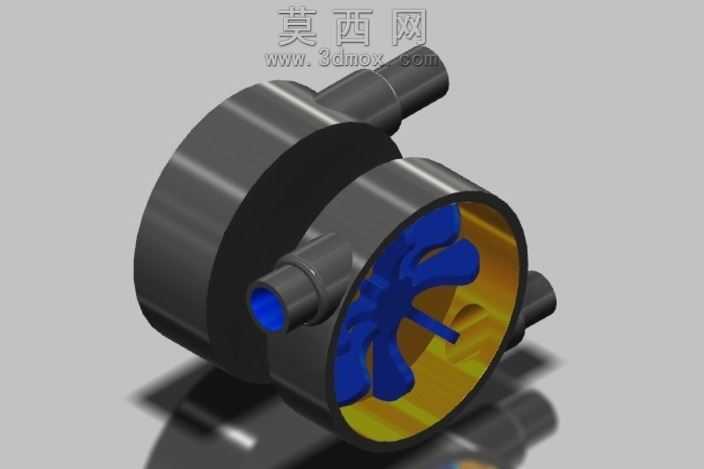

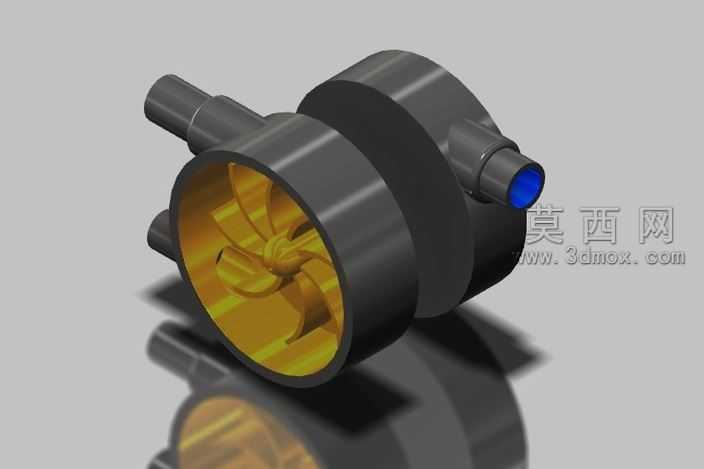

本作品为涡轮增压器三维建模设计成果，建模阶段采用参数化特征构建方式，先完成整体轮廓的草绘定位，以同轴回转体作为主体结构的基础基准，依次绘制压气机壳、涡轮壳、中间连接体的截面轮廓，通过旋转特征生成主体壳体的基础形态，再针对进出气接口、安装定位凸台、管路连接端口等局部结构，采用拉伸、切除、倒角、圆角等特征逐步细化，保证各部位尺寸配合符合机械设计公差要求。叶轮部分采用曲面建模方式构建叶片的复杂曲面形态，先绘制单叶片的空间引导线与截面轮廓，通过放样、曲面缝合生成单叶片实体，再通过圆周阵列完成整圈叶轮的结构搭建，精准还原叶片的扭转角度与曲面弧度，保证流体通道的形态符合气动设计逻辑。材质与渲染阶段，针对不同部件赋予差异化材质属性：主体壳体采用哑光黑色金属材质，调整金属粗糙度、反射率参数模拟铸铁壳体的磨砂质感，进出气接口的端口部位赋予深蓝色半透明工程塑料材质，还原密封端盖的视觉效果；叶轮部分赋予亮面黄铜金属材质，调整高光反射与金属光泽参数，呈现涡轮叶片的金属质感，同时在场景中添加地面反射效果，调整环境光与补光角度，让模型的结构层次与材质质感得到清晰呈现，光影过渡自然柔和，突出部件的结构细节。结构设计上，该模型完整还原了涡轮增压器的核心组成：包含涡轮端壳体、压气机端壳体、内置叶轮组件、侧向进出气接口、端部连接管路等结构，各部件之间的装配关系清晰，壳体的壁厚均匀，接口处的定位台阶、连接凸缘结构都做了细化处理，叶轮与壳体之间的间隙控制符合实际产品的装配要求，既保证了外观的还原度，也具备结构合理性。设计思路围绕车用涡轮增压器的实际形态展开，优先保证核心功能结构的还原度，针对叶轮这类复杂曲面部件做了重点优化，避免曲面出现破面、变形等问题，同时简化了内部过于细碎的非核心结构，在保证视觉还原度的前提下控制模型的整体复杂度，让模型既可以用于产品展示、原理演示场景，也可作为相关结构设计的参考素材，整体建模逻辑清晰，特征树层级分明，各部件可单独拆分编辑，方便后续进行结构调整、装配干涉检查或者工程图导出等后续操作。
