大众POLO/GOLF GT车用链式曲柄链轮

　　这款链轮适配大众POLO、GOLF GT车型的正时链式传动系统，属于发动机配气机构的核心传动部件，日常工况下需要配合正时链条完成曲轴与凸轮轴的动力传递，保证进排气门的开闭时机与活塞运动行程精准匹配，一旦链轮齿形磨损超差，就会出现配气相位偏移，轻则动力下降、怠速抖动，重则出现气门顶撞活塞的严重机械故障。

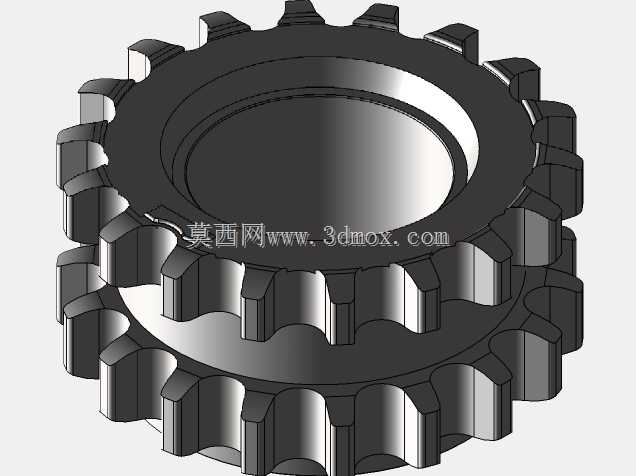

　　从结构设计来看，这款链轮采用双排齿结构设计，对应正时链条的双排滚柱啮合需求，齿形轮廓按照链传动的啮合轨迹做了修形处理，齿侧预留了合理的啮合间隙，既可以避免链条卡滞，也能抵消高速运转下链条的小幅跳动量。链轮的中心安装孔采用台阶孔设计，大直径端面贴合曲轴轴端的定位台阶，小直径孔与曲轴轴颈做过渡配合，安装时靠轴端的压紧螺栓提供轴向预紧力，端面的定位止口可以保证链轮与曲轴的同轴度，控制径向跳动量在0.1mm以内，避免高速转动时链条出现偏磨。

　　在实际应用场景中，这类车用链轮的工作环境处于发动机前端的正时腔体内，长期处于机油飞溅润滑的工况，工作转速区间覆盖发动机怠速800rpm到最高转速6000rpm以上，齿面需要承受链条传递的交变冲击载荷，因此齿部的轮廓精度直接影响传动的平稳性。建模过程中，齿形的绘制没有采用标准链轮的简化齿形，而是参考了原厂配件的实测齿廓参数，每一个齿的工作面都做了圆弧过渡，齿根位置做了应力卸荷槽处理，避免应力集中导致的齿根断裂问题。链轮的轮体部分采用辐板式减重设计，在保证整体结构强度的前提下，尽可能降低转动惯量，减少曲轴运转的惯量负载，提升发动机的响应速度。

　　安装边界方面，链轮的轴向厚度需要匹配正时链条的宽度，双排齿的间距严格对应链条的排距，安装后链轮的齿面中心平面需要与凸轮轴链轮、张紧器导板的导向平面保持共面，平面度偏差不能超过0.05mm，否则会出现链条爬齿、异常磨损的问题。链轮背面的定位销孔与曲轴端的定位销配合，用来保证安装时的相位角度准确，避免装配时出现配气相位偏差，建模时对定位销孔的位置度做了严格约束，相对于中心孔的位置度公差控制在0.02mm以内，满足装配时的定位精度要求。

　　从功能特性来看，这款链轮除了传递扭矩之外，轮体上还预留了转速信号齿的安装位置，可以配合曲轴位置传感器采集曲轴的转速与转角信号，为发动机ECU提供点火、喷油的基准信号，因此齿圈的周向齿距精度也会直接影响信号采集的准确性，建模时对信号齿的齿距偏差做了均匀化处理，保证每个齿的角度间隔一致，避免出现信号偏差导致的点火正时失准。日常做维修拆解或者改装设计时，这款三维模型可以直接用来做装配干涉检查，验证正时链条的包角、张紧器的行程是否匹配，也可以用来做有限元分析，模拟不同转速、不同扭矩输出下链轮的应力分布，优化轮体的壁厚分布，在保证强度的前提下进一步实现轻量化设计。
