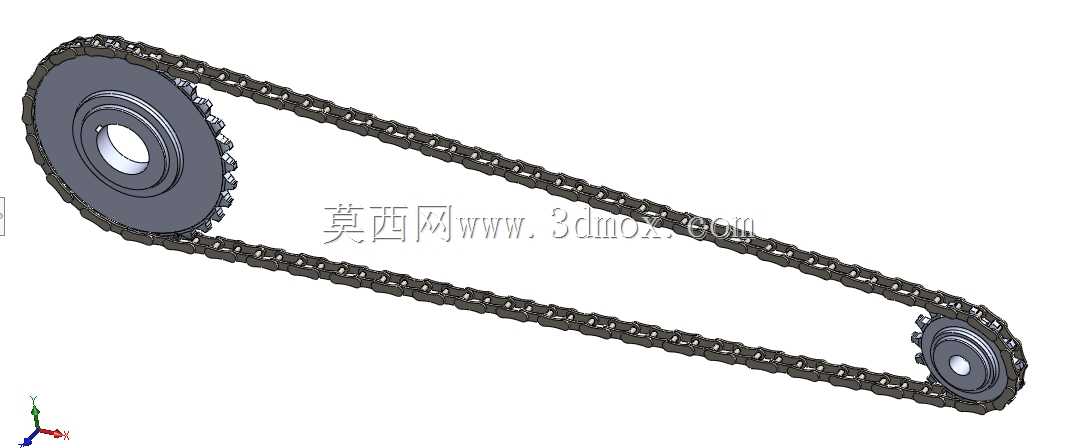

链与链轮传动装配结构动画演示

　　在各类需要远距离传递扭矩、对传动比精度要求不极端严苛但需保证传动效率的工业场景中，链传动结构的应用覆盖范围极广，从轻工业的输送线、包装设备传动单元，到重工领域的物料输送机构、农机传动系统，再到常规机床的进给传动端，都能见到链与链轮配合的结构。这套装配结构的建模过程，首先要明确实际工况下的传动载荷边界，以此倒推链轮的齿形参数、链条的节距与排数选择——单排滚子链适配常规轻载传动场景，若应用在重载输送工况下则需对应更换多排链结构，同时调整链轮的齿厚与轮毂尺寸，保证啮合过程中齿面受力均匀，避免出现跳齿、脱链的异常工况。

　　建模时优先完成两个链轮的参数化构建，主动链轮与从动链轮的中心距是整个装配的核心安装边界，中心距过小会导致链条包角不足，啮合齿数过少加剧齿面磨损，中心距过大则会让链条松边垂度过大，运行过程中产生明显的抖动与异响，因此在装配约束阶段需要反复校验中心距数值，同时预留链条张紧机构的安装空间，常规工况下松边的张紧行程需要预留至少两个链节的调节量，方便后期运维过程中调整链条张紧度，抵消链条磨损后产生的节距伸长量。

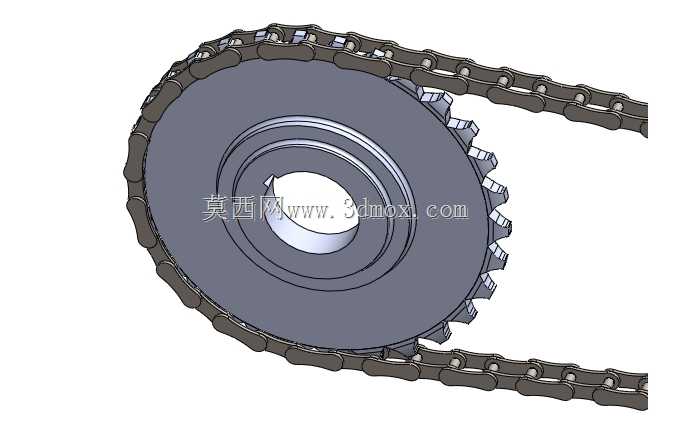

　　齿形的构建严格遵循滚子链链轮的端面齿形标准，齿沟圆弧半径需要和配套链条的滚子外径做间隙配合，保证滚子能顺利嵌入齿沟，工作段的齿面曲线要保证链条啮入啮出过程平滑，不会出现卡滞；链轮的轮毂部分根据轴孔配合要求做公差预留，平键键槽的位置与尺寸匹配对应传动轴的安装要求，轮毂的轴向长度要大于链轮齿宽，保证装配后轴向定位可靠，不会出现运行过程中链轮轴向窜动的问题。

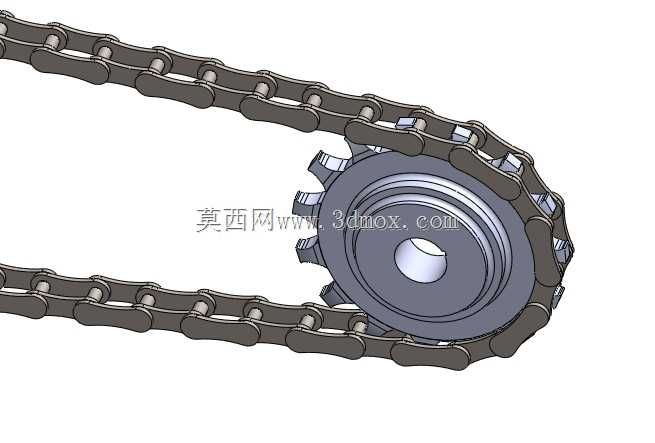

　　链条部分采用逐节装配的方式完成，每一节内链节、外链节、销轴、滚子的配合关系都按照实际装配逻辑约束，滚子与内链板之间保留转动自由度，销轴与外链板之间采用过盈配合的约束逻辑，保证整个链条装配完成后能按照实际运动逻辑弯折，不会出现建模过程中常见的链节锁死、运动干涉问题。动画仿真的运动逻辑从主动链轮的定速转动开始，通过啮合接触关系带动链条逐节运动，再将扭矩传递到从动链轮端，整个运动过程可以直观展示链条松边与紧边的受力状态，以及啮入啮出阶段链节与链轮齿的配合过程，能帮助设计人员快速校验结构是否存在运动干涉，比如链节与链轮轮毂是否存在刮擦、链条运动轨迹是否会和周边护罩结构产生冲突。

　　实际应用中这类链传动结构的优势在于能适应多粉尘、多油污的恶劣工况，不像带传动那样存在打滑丢转的问题，也不像齿轮传动那样对中心距的精度要求极高，能在两轴中心距较大的场景下完成动力传递，传动效率能稳定保持在95%以上。建模过程中还需要考虑安装边界的预留，比如链轮外侧的护罩安装空间、链条润滑装置的布置位置，主动链轮端的轴承座安装孔位要和设备机架的安装基准对齐，从动链轮端的张紧调节滑槽长度要满足全生命周期内的链条张紧调节需求，避免后期运维时出现调节行程不足的问题。

　　从结构特性来看，这套装配结构的动画演示能清晰呈现链传动的多边形效应——也就是链条绕在链轮上形成多边形啮合，导致瞬时传动比存在小幅波动的特性，这也是设计阶段需要考量的点，若应用在对传动平稳性要求极高的场景下，就需要对应增大小链轮齿数、选用小节距链条，来降低多边形效应带来的速度波动，而这类参数选择的合理性，都可以通过装配动画的运动仿真做初步校验，减少后期实物样机调试的工作量。
