池塘浮选用泵式浮选作业装置结构设计

　　在中小型选矿厂的露天池塘矿浆处理场景中，这类浮置式作业装置的应用十分普遍，它不需要搭建固定的混凝土安装平台，直接依托浮筒的浮力承载整套作业机构浮在矿浆液面之上，能够灵活调整作业位置，适配池塘不同区域的矿浆分选需求，尤其适合尾矿库残余矿物回收、小型露天选矿点的粗选作业场景，相比固定式浮选机组，省去了大量基础施工成本，转场移动也更为便捷。整套装置的核心作业逻辑是通过泵体的抽吸与搅拌作用，让矿浆在浮筒围合的作业区域内形成稳定的旋流场，配合药剂添加管路输出的浮选药剂，让目标矿物颗粒附着在气泡表面上浮至液面，再通过配套的刮泡机构将富集的泡沫层刮入输送溜槽，顺着倾斜布置的架体溜槽输送至后续的精选工序。从结构设计层面来看，

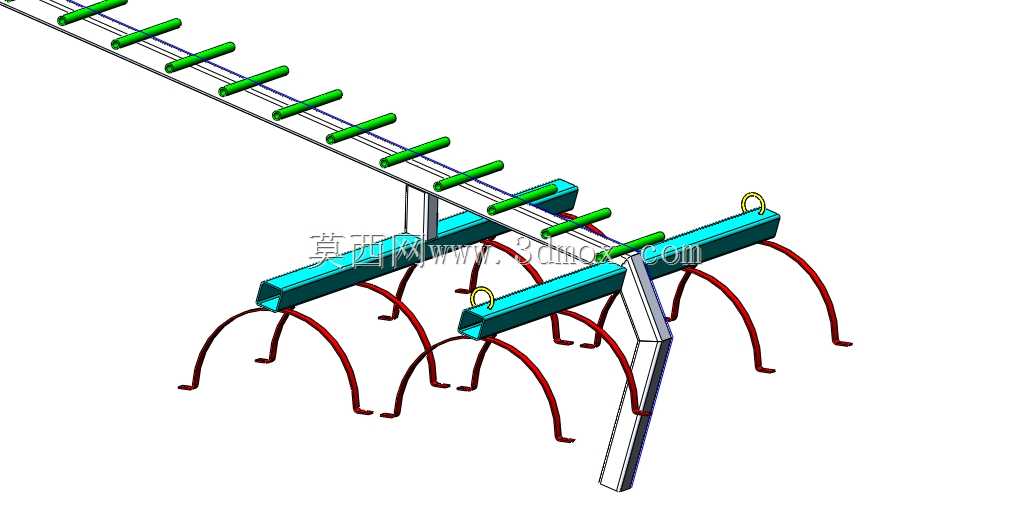

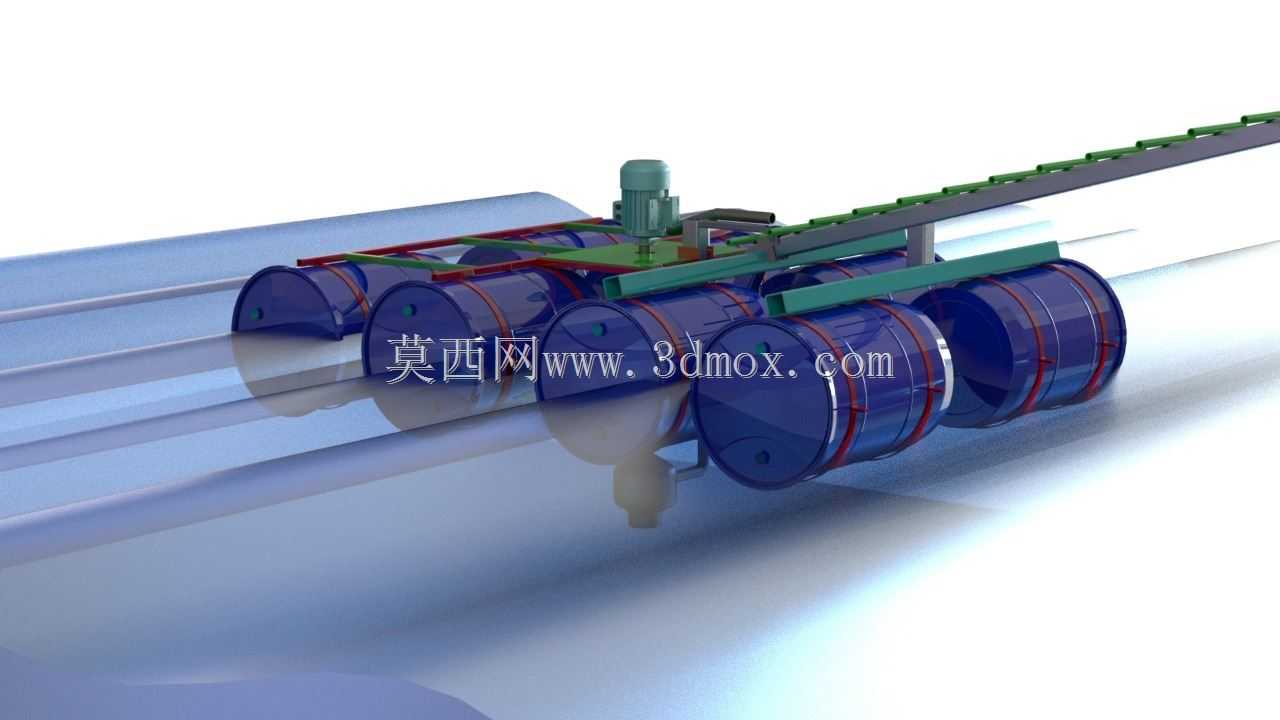

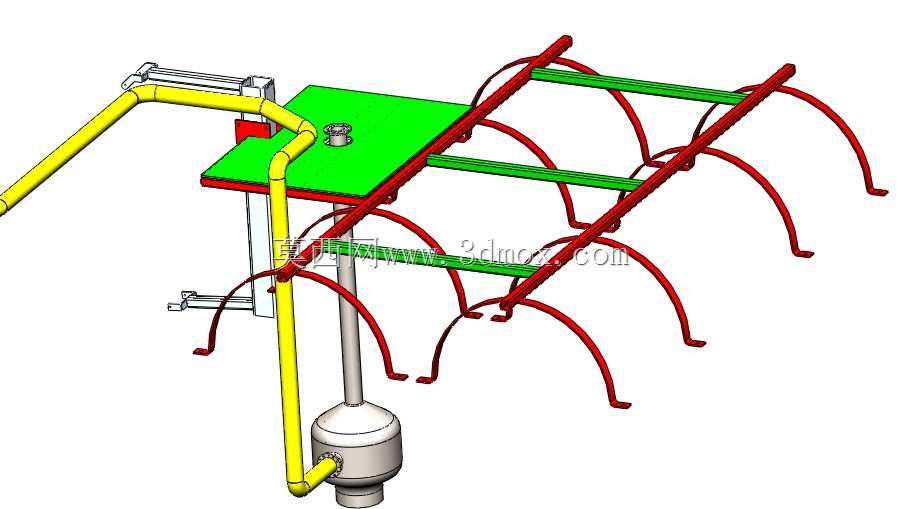

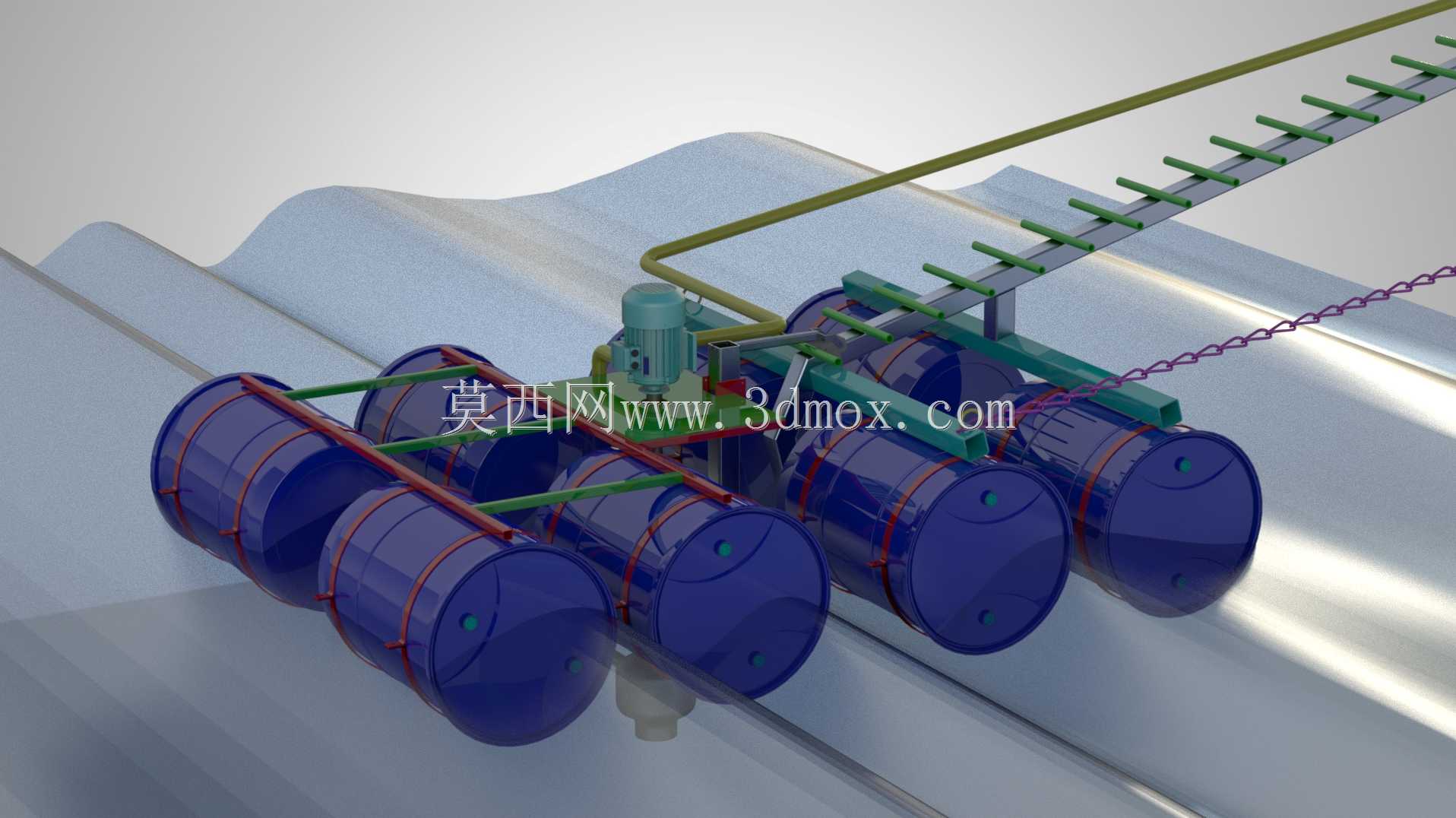

　　整套装置的承载基础是多组并排布置的密封浮筒，浮筒采用圆柱形耐压结构，端盖做了密封加强处理，能够在长期浸泡的矿浆环境下避免渗漏，浮筒之间通过横向的型钢连接架固定为整体框架，所有连接位置都做了防腐处理，适配选矿场景下的酸碱腐蚀工况。浮筒组的上方布置安装平台，平台上固定驱动电机与泵体组件，电机输出端通过联轴器直连泵轴，泵轴向下延伸至浮筒下方的矿浆层中，泵体的叶轮采用开式结构设计，能够通过大粒径的矿浆颗粒，避免粗颗粒矿物卡滞叶轮造成设备停机，叶轮周边设置导流罩，引导矿浆沿设定方向循环流动，保证作业区域内的矿浆充分紊动，让矿物颗粒与药剂、气泡充分接触。平台一侧延伸出倾斜布置的溜槽架体，架体上安装刮泡输送机构，刮板沿溜槽长度方向循环运动，

　　将液面浮起的精矿泡沫持续刮送至溜槽末端排出，溜槽的倾斜角度经过校核，保证泡沫矿浆能够依靠重力顺畅流动，不会在槽内淤积。设计过程中需要重点考量整套装置的浮力匹配，根据泵体、电机、架体、溜槽的总重量，计算所需浮筒的总排水体积，预留至少1.3倍的浮力余量，保证设备在满载作业、刮泡机构带料运行时，浮筒的吃水深度仍在安全范围内，不会出现设备倾斜、泵体进气的问题。安装边界方面，整套装置的宽度适配常规池塘的作业通道，浮筒组的整体宽度控制在小型转运车辆能够装载的范围内，转场时不需要拆解主体结构，仅需拆卸延伸的溜槽段即可完成转运；设备浮在液面时，泵体叶轮距离液面的深度可通过安装架上的调节孔位调整，适配不同深度的池塘作业需求，最低可适配0.

　　8米水深的浅池塘，最大作业水深不超过6米，避免泵轴过长出现挠度变形影响运行稳定性。架体上还预留了药剂管路的安装卡扣位置，现场安装时可直接将药剂输送管沿架体布置，不需要额外焊接固定支架，减少现场安装的工作量。浮筒的外侧设置有挂点，可通过缆绳与池塘岸边的固定桩连接，作业时可通过收放缆绳调整设备在池塘内的作业位置，逐区域完成全池塘的矿浆分选作业，不需要额外配置移动牵引设备。在结构强度校核上，连接浮筒的型钢架采用矩形管焊接结构，相比角钢架拥有更好的抗扭性能，能够适应水面波动带来的架体交变载荷，避免长期运行后架体出现焊缝开裂的问题；电机安装座设置了减震胶垫，减少电机运行时的震动传递到浮筒组，避免震动造成液面过度波动影响浮选泡沫层的稳定。泵体的过流部件采用耐磨合金钢材质，能够耐受矿浆的长期冲刷磨损，延长易损件的更换周期，减少日常维护的工作量。整套装置的结构没有复杂的传动部件，日常维护仅需定期检查浮筒的密封性能、电机的绝缘状态、叶轮的磨损情况即可，运维门槛较低，适合中小型选矿场景的作业人员操作使用。
