曲面结构三键式汽车遥控钥匙设计

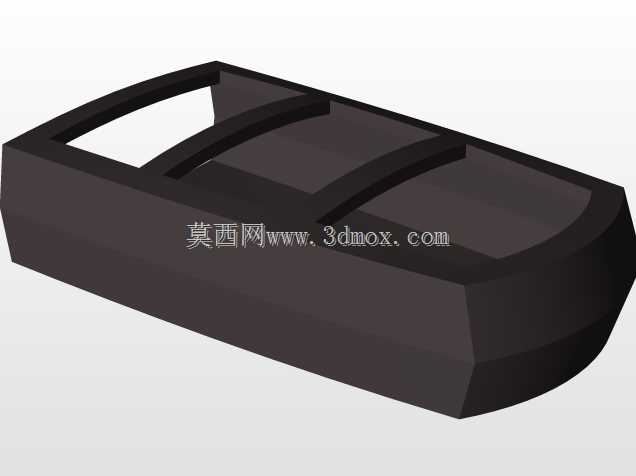

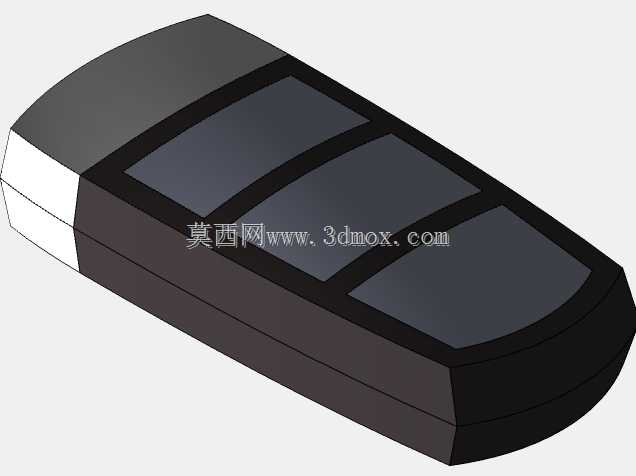

　　这款手持遥控钥匙的设计，首先要适配日常手持操作的人机需求，整体轮廓采用大弧度曲面过渡，避免尖锐棱角硌手，握持时贴合手掌虎口与指腹的自然曲线，长时间携带放在口袋里也不会因为棱角剐蹭衣物面料。从结构层面看，主体分为上下壳体与按键区域两个核心部分，上下壳采用周向止口配合的结构，预留超声焊接的装配余量，装配后接缝均匀控制在0.1mm以内，既保证壳体连接强度，也避免日常使用中缝隙进灰进水。按键区域设置三个独立的按压位，每个按键的曲面都做了内凹的指腹贴合设计，按压行程预留1.2mm的空间，下方对应PCB板上的轻触开关位置，按键与壳体之间预留0.05mm的活动间隙，既保证按压手感清晰，也不会出现按键卡滞的问题。

　　在实际应用场景中，这类遥控钥匙主要配套乘用车辆的无钥匙进入与一键启动系统，日常使用中需要承受口袋里的钥匙、硬币等硬物的摩擦，还有夏季手汗、少量雨水泼溅的考验，因此外表面的曲面设计除了握持手感，还要考虑受力均匀性，跌落时圆弧面能够分散冲击力，避免壳体边角直接受力开裂。设计过程中采用曲面构建的方式完成整体外形，首先绘制钥匙主体的侧面轮廓曲线，通过扫掠生成基础曲面，再对边角位置做圆角过渡处理，按键区域单独做曲面分割，保证每个按键面与主体曲面的曲率连续，不会出现突兀的折痕。按键表面预留了贴花安装的平面区域，后续可以根据不同车型的标识需求，粘贴对应功能的标识贴，贴花区域下沉0.1mm，粘贴后标识表面与按键曲面齐平，避免长期使用中标识被摩擦脱落。

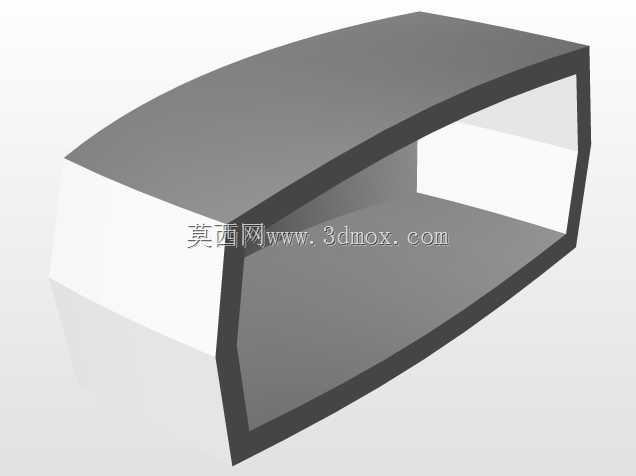

　　从安装边界来看，钥匙内部需要容纳纽扣电池、PCB电路板、信号发射天线与按键硅胶垫，内部腔体的曲面要避让电子元器件的安装位置，电池仓位置做局部加厚处理，保证电池更换时的结构强度，电池盖采用卡扣式连接，拆卸时不需要额外工具，卡扣的扣合量设计为0.8mm，既保证日常使用中电池盖不会意外脱落，更换电池时也能轻松撬开。钥匙头部预留了钥匙挂环的安装孔位，孔位做了圆角加强处理，承受挂绳拉扯时不会出现应力集中断裂的问题。整体外形的长宽高比例控制在适合单手握持的范围，厚度方向从头部到尾部做渐变收薄，尾部最薄处控制在8mm左右，放入牛仔裤口袋不会有明显的异物感。

　　结构设计上还要考虑信号穿透性，上壳体对应天线的位置不做金属镀层处理，采用塑料本体的壁厚均匀控制在1.8mm，保证射频信号能够稳定穿透，不会出现遥控距离缩短的问题。按键下方的硅胶垫采用一体化设计，每个按键对应一个硅胶凸点，装配时硅胶垫夹在壳体与PCB板之间，既起到按键复位的作用，也能填补按键与壳体之间的缝隙，提升整体的防水防尘能力。上下壳的止口位置预留了防水胶圈的安装槽，胶圈采用截面直径1mm的硅胶圈，装配后压缩量控制在30%，能够满足日常泼溅的防护需求，不需要达到高等级的防水标准，毕竟这类钥匙很少会浸泡在水中，主要应对日常使用中的少量液体接触。

　　曲面建模过程中要重点检查各个面的曲率连续性，尤其是主体侧面与顶面的过渡位置，避免出现曲面褶皱，影响后续的模具开模与注塑成型，脱模斜度整体控制在1.5度以上，筋位位置的脱模斜度适当加大到2度，保证注塑生产时能够顺利脱模，不会出现顶白、拉伤的问题。壳体内部的螺丝柱位置做了放射状的加强筋连接，加强筋厚度控制在壳体壁厚的0.6倍，避免注塑时出现表面缩痕，影响外观质量。按键的边缘做了0.2mm的小圆角处理，避免按压时割手，同时也能减少按键与壳体之间的摩擦，提升按压的顺滑度。
