二十英寸乘用车改装轮毂结构设计

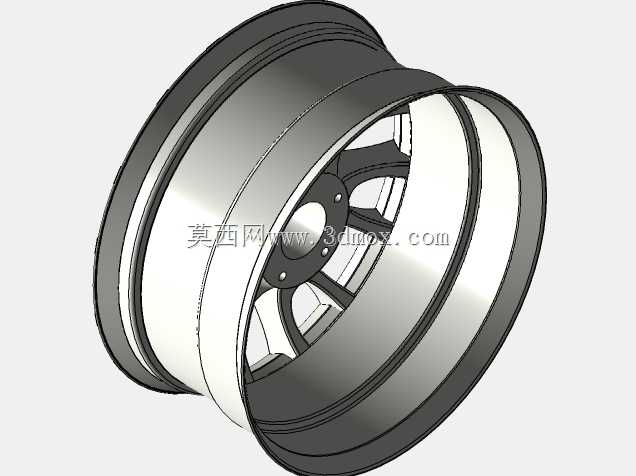

　　日常做底盘配套件建模时，轮毂这类行走部件的边界约束往往比外观件严苛得多，这次的20英寸规格轮毂，主要面向民用乘用车的改装替换场景，适配多数中型轿车、紧凑型SUV的升级需求，实际装车后既要承担整车垂直载荷，还要传递驱动、制动过程中的扭矩，同时承受过弯、颠簸路面带来的侧向、径向交变冲击，建模时首先要把安装边界卡死：节圆直径、中心孔尺寸、螺栓孔分布精度都要和对应车型的轮毂轴承安装位完全匹配，不能出现装车后偏心、螺栓孔错位的问题，轮辋的法兰面厚度、安装面平面度公差也要控制在合理范围，避免高速行驶时出现车轮抖动的情况。从结构设计思路来看，这款轮毂采用多辐条镂空布局，不是单纯为了视觉效果，辐条的分布角度、截面厚度是经过受力路径优化的：

　　轮辐从轮毂中心安装盘向外延伸到轮辋结合处，截面做了渐变处理，靠近安装盘的位置厚度更大，用来分散螺栓预紧力和制动时的集中应力，往轮辋方向逐渐收窄，在保证结构强度的前提下尽可能降低簧下质量——毕竟簧下质量每减少一公斤，对整车悬挂响应、操控灵敏度的提升效果，远高于簧上质量的减重，这也是改装轮毂用户最核心的诉求之一。轮辋部分的设计严格匹配对应规格的真空轮胎，胎圈座的角度、凸缘的高度和圆角都符合行业通用标准，保证轮胎安装后密封可靠，不会在低胎压或者高速行驶时出现脱圈风险，轮辋的内侧预留了平衡块安装位、气门嘴安装孔，位置避开了制动卡钳的运动边界，装车后不会和卡钳、防尘罩产生运动干涉，这点在大尺寸轮毂设计里尤其重要，

　　很多新手建模时容易忽略卡钳间隙，做出来的模型装车后打方向或者制动时会蹭到部件。实际应用场景里，这类轮毂除了日常城市道路行驶，也要能适应偶尔的非铺装路面冲击，所以在轮辐和轮辋的连接位置做了圆弧过渡，避免应力集中导致的疲劳开裂，安装盘的背面设计了和轮毂轴头贴合的定位止口，保证车轮旋转时的同轴度，减少高速动平衡的偏差。建模过程中特意把轮缘的防擦条位置做了加厚处理，日常路边停车时即使轻微蹭到路肩，也不会直接损伤轮辋主体结构，降低后期使用的维护成本。辐条背面的减重槽不是随意挖空，是根据有限元受力分析的应力云图去掉低应力区域的多余材料，既保证了各个工况下的强度余量，又把整体重量控制在合理区间，相比同尺寸的铸造轮毂，结构布局更合理，

　　强度冗余更充足。另外轮辋的偏距参数也做了适配性设计，保证装车后车轮不会超出翼子板边界，同时不会蹭到内侧的悬挂摆臂和减震器，对于不同ET值的适配需求，也可以通过调整安装盘的厚度来实现，不用改动轮辐和轮辋的主体结构，提升了模型的参数化复用性。从安装边界来看，螺栓孔的沉台深度、孔径都对应常用的轮毂螺栓规格，中心孔的尺寸如果适配不同车型，还可以通过增加变径圈的方式调整，不需要改动轮毂主体结构，适配范围更广。整个模型的曲面过渡都做了连续处理，没有尖锐的棱角，一方面是减少应力集中，另一方面也方便后续的表面处理加工，不管是做涂装、抛光还是电镀，都能保证外观面的流畅度，不会出现曲面断层影响成品效果。
