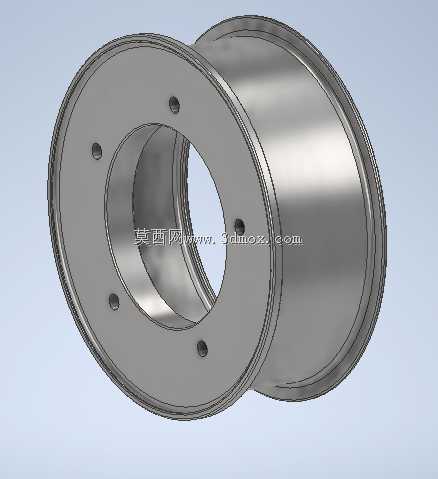

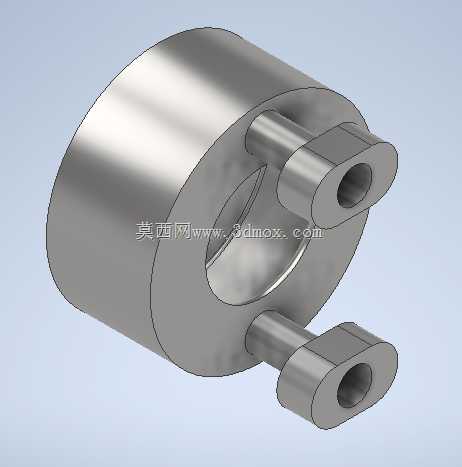

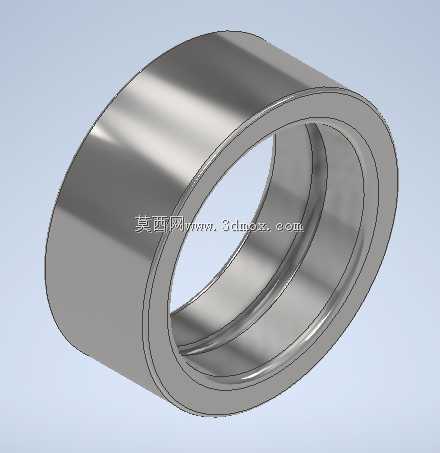

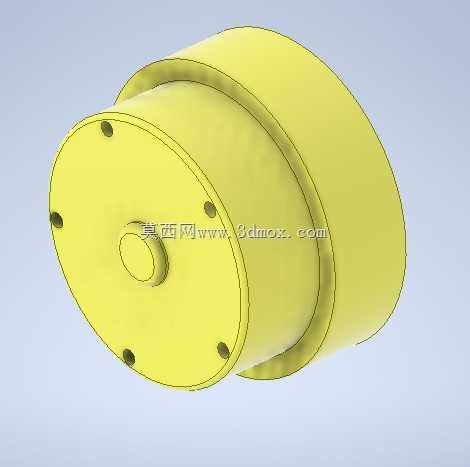

在起重设备的行走机构设计中,行走轮是直接承担整机载荷、传递行走驱动力同时兼顾制动效能的核心部件,其结构合理性直接决定了起重设备在工位转移、定点作业过程中的运行稳定性与制动安全性,尤其是针对车间内定点吊装、短距离转运的中小型起重设备,行走轮的结构设计需要同时匹配静态制动载荷、动态行走冲击、轮轨接触摩擦等多工况的受力要求。这款行走轮的结构设计围绕鼓式制动的安装适配展开,轮体采用带环形安装槽的阶梯式回转结构,外侧轮缘设置适配轨道的圆弧接触面,保证行走过程中轮体与轨道的接触面积均匀,避免局部应力集中导致的轮缘过早磨损;内侧预留的环形空腔用于安装制动鼓摩擦衬垫,制动状态下摩擦衬垫直接贴合轮体内侧壁,通过摩擦力实现轮体的锁止,

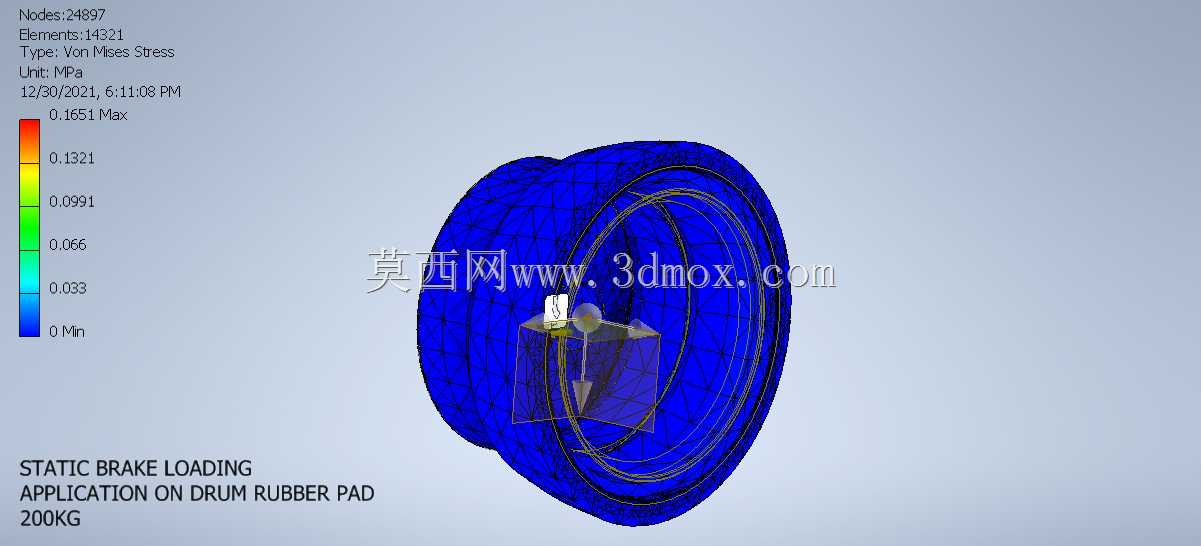

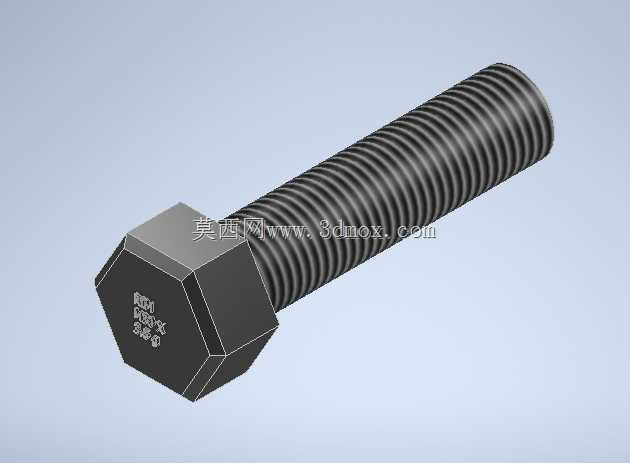

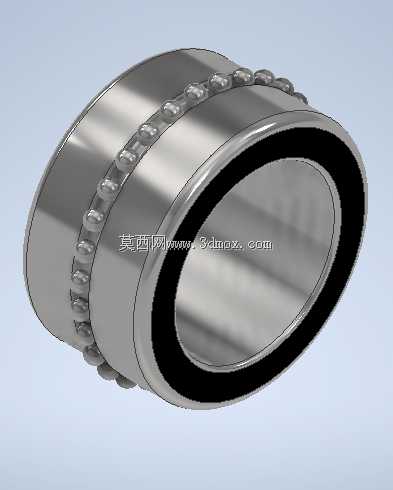

静态制动载荷可覆盖200kg级的轮压需求,满足中小型起重设备单轮的承载与制动要求。从设计逻辑来看,轮体的壁厚分布经过受力校核,轮缘与轨道接触区域做了局部加厚处理,抵消行走过程中侧向偏移带来的附加弯矩,制动衬垫安装区域的内壁粗糙度控制在适配摩擦材料贴合的区间,既保证制动时的摩擦系数稳定,又避免长期制动摩擦导致的内壁过度磨损。安装边界上,轮体中心设置的轴承安装位适配标准深沟球轴承的安装尺寸,轴向通过轴用挡圈实现轮体与行走轴的轴向定位,轮体两侧的端面预留了密封件的安装槽位,可加装骨架油封阻挡车间内的粉尘、金属碎屑进入轴承腔,延长轴承的维护周期。在实际应用场景中,这类行走轮多用于单梁悬挂起重机、小型移动式起重龙门架的行走端梁,
单组行走机构通常配置四个同规格轮体,分别布置在端梁的两端,其中两个轮体作为驱动轮连接行走减速电机,另外两个作为从动轮随动,制动结构可集成在从动轮上,也可根据驱动布局集成在驱动轮侧,静态制动时依靠摩擦衬垫与轮体内壁的摩擦力锁止轮体,避免起重设备在吊装作业时出现溜车移位,保障吊装作业的定位精度与操作安全。轮体的外形尺寸适配常用的15kg/m级轻型起重轨道,轮缘宽度略大于轨道顶面宽度,预留一定的侧向窜动间隙,抵消轨道安装时的直线度误差,避免行走过程中出现卡轨、啃轨现象。从受力特性来看,轮体的有限元校核覆盖了三种典型工况:一是额定载荷下的静态站立工况,此时轮体主要承受垂直方向的压应力,最大应力出现在轮缘与轮毂的连接过渡区域,
通过设置圆弧过渡圆角降低应力集中系数;二是行走启动与制动的动态工况,此时轮体除垂直压应力外,还承受行走方向的剪切应力与扭矩,校核时需保证该工况下的应力值低于材料的屈服强度,预留足够的安全系数;三是侧向偏移工况,当起重设备行走出现轻微偏斜时,轮缘侧面会与轨道侧面产生接触挤压,此时轮缘的侧向强度需满足挤压应力要求,避免轮缘变形导致的脱轨风险。设计过程中,轮体的材料选用兼顾强度与耐磨性的铸钢材质,工作面经过表面淬火处理提升硬度,延长轮体的使用寿命,制动摩擦区域的内壁不做淬火处理,保证摩擦衬垫的磨损速率处于合理区间,降低后期维护的成本。在装配逻辑上,轮体与行走轴之间采用过盈配合加键连接的方式传递扭矩,轴承内圈与轴过盈配合,外圈与轮毂孔间隙配合,保证轮体转动顺畅无卡滞,密封件安装后需保证转动过程中无摩擦异响,同时能有效阻挡外界杂质进入轴承腔。这类行走轮的结构设计没有采用复杂的集成式结构,而是将承载、行走、制动的功能通过合理的结构分区集成在单个轮体上,既减少了行走机构的零部件数量,降低了端梁的装配复杂度,又能通过成熟的鼓式制动结构保证制动可靠性,非常适合中小型起重设备的轻量化设计需求,在车间定点吊装、仓库货物转运、轻型设备移位等场景下,能够稳定承担行走与制动的双重功能,减少设备的故障点,降低日常维护的工作量。
