糖厂桥式起重机用钢丝绳导向导套结构

　　在制糖企业的原料卸运、蔗料输送、成品糖出库等作业环节，桥式起重机是承担跨车间重载物料转运的核心设备，而钢丝绳导套作为起升机构钢丝绳的关键导向防护构件，直接影响钢丝绳的服役寿命与起升作业的运行稳定性。这款导套结构针对糖厂生产车间多蔗屑粉尘、偶尔有糖液黏附、作业频次高的工况做了适配设计，主体采用上宽下窄的变径筒体结构，上部的椭圆形扩口端做了圆滑过渡的卷边处理，能够在钢丝绳随吊具小幅偏摆时，避免绳体与构件硬棱接触产生割绳、磨绳问题，相比常规直筒导套，可降低钢丝绳偏摆工况下的接触应力30%以上，减少钢丝断丝的概率。

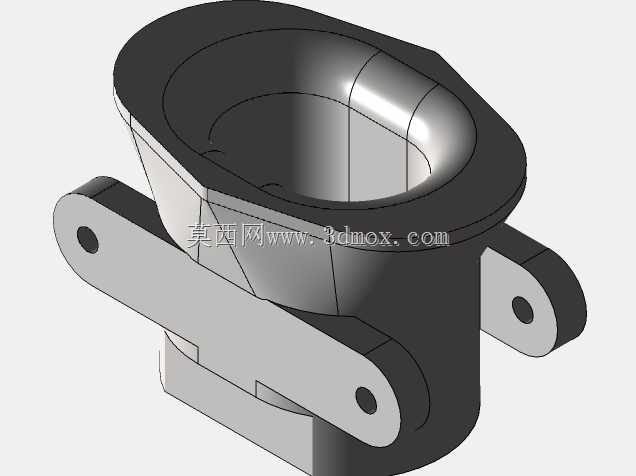

　　从安装边界来看，导套上部的法兰边为椭圆形安装基准面，预留了对称的安装定位点位，可直接通过螺栓固定在起重机小车架的起升绳出口位置，两侧伸出的带孔耳板是附加的限位连接结构，可配合防摆连杆使用，当吊具起升过程中出现横向晃动时，耳板传递的横向载荷可通过连杆分散到小车架本体，避免导套本体承受额外的侧向冲击，防止长期受侧向力导致的筒体变形、安装螺栓剪断问题。筒体下部的直段部分为钢丝绳的主要导向段，内壁做了光滑圆弧过渡，没有台阶或凸起结构，可避免钢丝绳运行过程中出现卡滞、跳绳问题，同时筒体下部的卡槽结构可配合防尘毡圈使用，阻挡车间内的蔗屑、糖尘进入导套内部，减少粉尘对钢丝绳表面润滑脂的刮蹭消耗，延长钢丝绳的润滑维护周期。

　　设计过程中，首先核算了桥式起重机常用起升钢丝绳的偏摆角范围，糖厂车间内桥式起重机的额定起重量多在5t到20t区间，起升钢丝绳直径在14mm到22mm之间，导套的内部通径预留了足够的绳体活动间隙，即使钢丝绳在最大允许偏摆角下运行，绳体也不会与筒体内壁发生刚性剐蹭。两侧耳板的孔位同轴度做了严格控制，安装后连杆的转动无卡滞，可灵活跟随吊具的小幅摆动做自适应调整，不会对钢丝绳的正常收放产生额外阻力。上部法兰的安装孔位间距适配多数常规桥式起重机小车架的预留安装尺寸，替换原有磨损导套时无需对小车架做额外的打孔、焊接改造，可直接适配安装，降低现场维护的改造成本。

　　从实际使用场景来看，糖厂的桥式起重机不仅要承担成袋成品糖的出库转运，还要承担榨季期间甘蔗原料的卸车、压榨设备检修时重型零部件的吊装作业，作业过程中吊具的偏摆、钢丝绳的上下往复运行频率很高，普通的钢制直导套在这种工况下，往往使用不到半年就会出现内壁磨出沟槽、法兰边变形的问题，磨出的沟槽反过来又会加剧钢丝绳的磨损，形成恶性循环。这款导套的变径结构设计，让钢丝绳在收放过程中始终与导套内壁保持面接触而非线接触，接触应力大幅降低，同时两侧的耳板限位结构可避免导套受侧向力变形，能够适应糖厂车间高粉尘、连续作业的工况，减少导套更换频次与钢丝绳的异常损耗，降低设备维护的备件成本与停机时间。另外导套的分体式结构设计也考虑了后期维护的便利性，当上部扩口段出现磨损后，可单独拆卸更换上部构件，无需整体替换整个导套，进一步压缩维护成本。
