立式支腿结构旋风分离装置

　　在木工车间木屑收集、粮食加工粉料筛分、锅炉烟气初滤、小型工业打磨工位除尘这类对气固分离效率有要求但场地空间有限的场景里，这类带立式支腿的旋风分离装置是非常实用的预处理单元，它不需要额外配置滤材，依靠离心力就能完成大部分固相颗粒的捕集，能大幅降低后端精滤设备的负载，延长滤袋或者滤芯的更换周期。从结构设计逻辑来看，整个装置采用上圆柱下圆锥的经典流道构型，进气口采用切向接入的方式布置在筒体上部，含尘气流进入筒体后会沿着内壁形成稳定的向下旋转外涡旋，固相颗粒在离心力作用下被甩向筒壁，顺着壁面滑落至下部锥段，最终从底部排料口排出，而净化后的内涡旋会沿着筒体中心向上折返，从顶部的排气口引出接入后续管路。

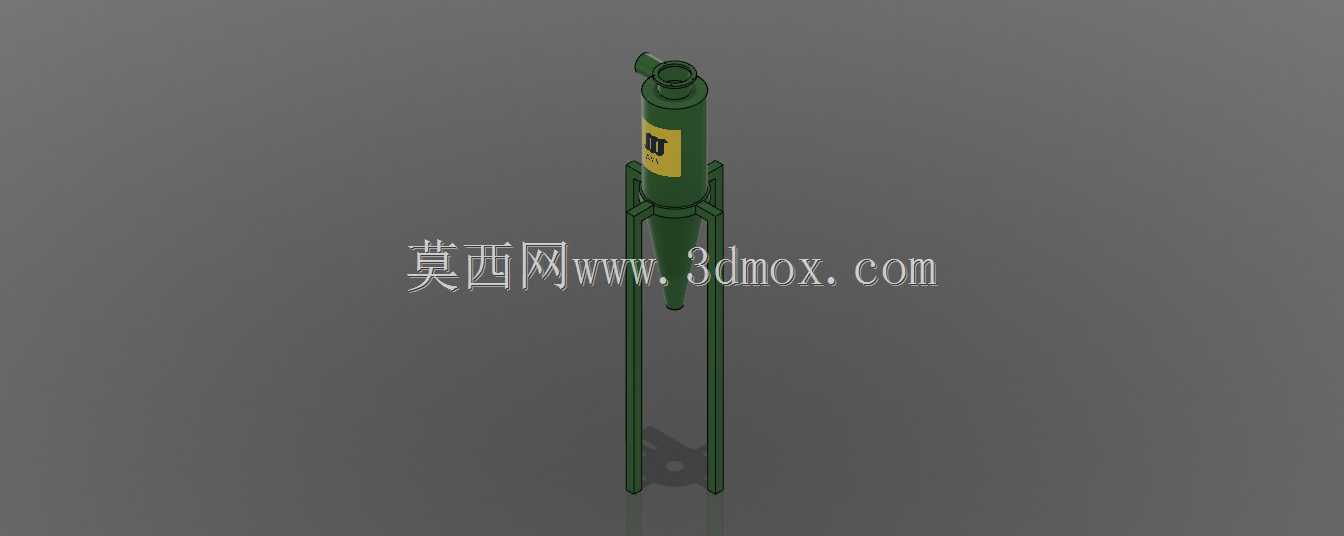

　　这次建模时特意还原了现场常用的支腿式安装结构，三根均布的立式支腿直接焊接在筒体下部的加强圈位置，不需要额外搭建钢架平台，只要在地面做三个对应的预埋螺栓点位就能完成固定，安装边界非常友好，适合小型加工厂、单机除尘工位的快速部署。筒体上部预留了标准法兰接口，不管是对接进气管道还是顶部的排气管道，都能直接匹配常规的通风管路法兰尺寸，不需要现场二次改制接口。锥段的锥角设计参考了实际工程中常用的15度到20度区间，这个角度既可以保证颗粒顺着壁面顺畅下滑，不会在锥段出现积料搭桥的问题，又能控制整个设备的总高度，避免在层高有限的车间里出现安装干涉。支腿的长度经过合理匹配，底部留出了足够的空间安装集料桶或者关风器，排料的时候不需要额外抬高设备，

　　日常维护清理集料的时候操作空间充足。筒体侧面预留的观察位可以直观看到内部积料情况，不需要拆开设备就能判断是否需要排料，日常巡检的效率很高。从流场设计的细节来看，切向进气口的截面尺寸和筒体直径的比例经过匹配，保证入口风速控制在14-22m/s的合理区间，这个风速区间下离心力足够捕集5μm以上的固相颗粒，同时不会因为风速过高导致壁面磨损过快，也不会因为风速过低出现颗粒二次夹带的问题。顶部的排气口插入深度做了优化，延伸到筒体和锥段的衔接位置，避免刚进入筒体的含尘气流直接短路从排气口排出，保证气流在筒体内有足够的旋转行程完成气固分离。整个装置的壁厚参考了常规碳钢除尘设备的常用厚度，筒体部分采用足够刚度的板材，支腿部分采用型钢制作，

　　满焊连接的结构可以保证设备运行时的稳定性，即使处理风量达到额定上限，也不会出现明显的振动问题。在实际选型适配的时候，只要根据处理风量匹配对应的筒体直径，就可以直接套用这个结构的安装尺寸，不需要重新做基础设计，对于单机除尘系统的快速搭建非常友好，很多小型木工机械、粮食加工设备的配套除尘单元都会采用这类结构，安装灵活，维护简单，没有易损滤件，长期运行的维护成本很低。建模的时候还原了所有外部安装接口的位置和尺寸，包括支腿的安装孔位、进出口法兰的螺栓孔分布，在做厂区布局规划、管路对接设计的时候，可以直接调用这个模型进行装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少现场安装时的改制工作量。
