带安全梯直爬梯的工业旋风分离装置

　　这套带操作平台与安全梯的旋风分离装置，主要面向粉体加工、建材生产、燃煤锅炉配套、木工车间除尘等需要气固两相分离的工业场景，核心作用是利用离心沉降原理将含尘气流中的固体颗粒捕集分离，降低后续除尘环节的负荷，也可单独作为初级除尘单元使用，适配中等风量的含尘废气处理工况。

　　从结构设计逻辑来看，整套装置采用立式同轴布局，核心分离筒体为上粗下细的锥段结构，含尘气流从筒体上部切向入口进入后，会沿筒壁形成高速旋转的外涡旋，颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部灰斗，净化后的内涡旋则从顶部中心排气筒排出，这种结构没有复杂的运动部件，运行可靠性高，日常维护量远低于袋式除尘或电除尘设备。

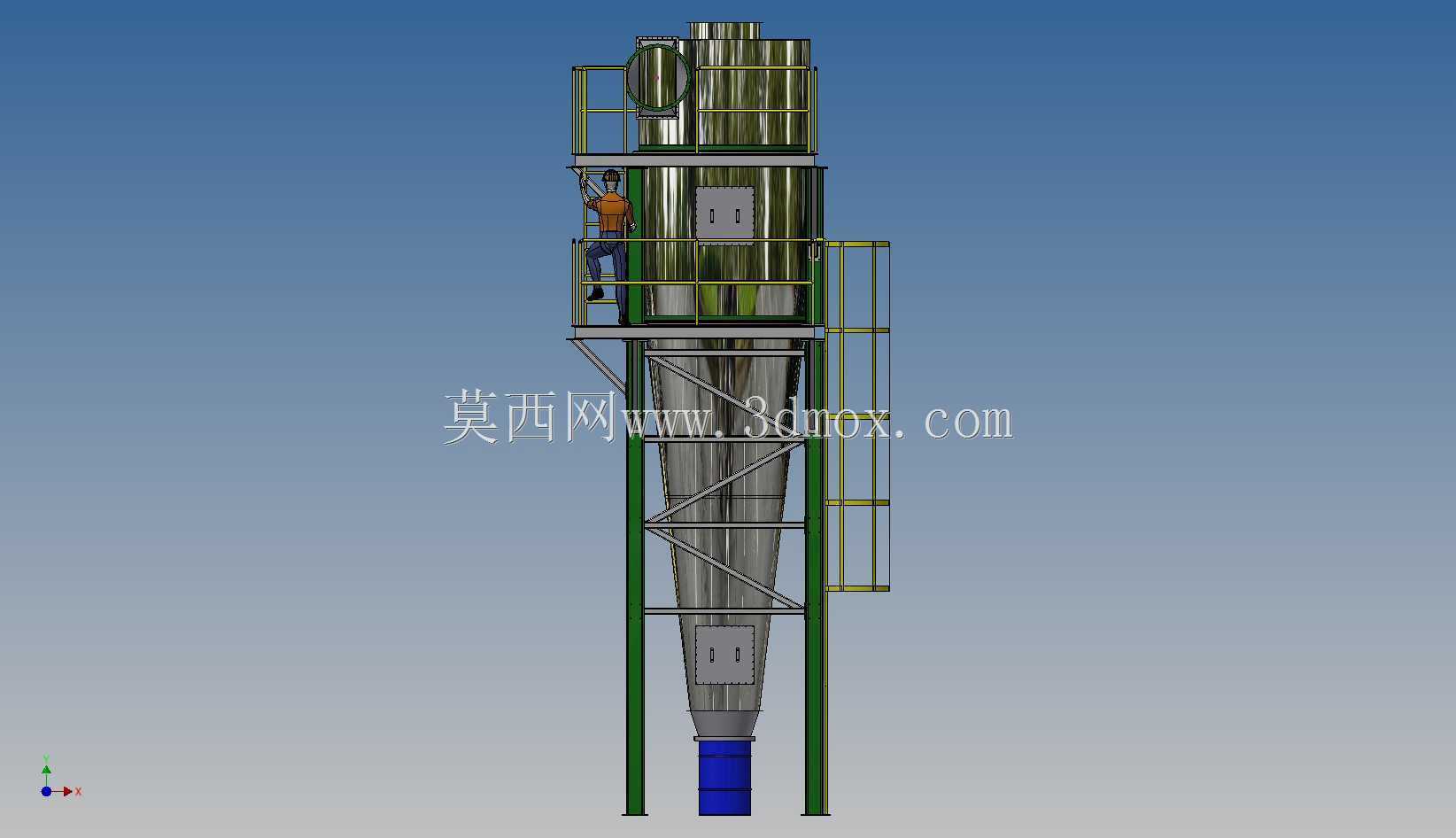

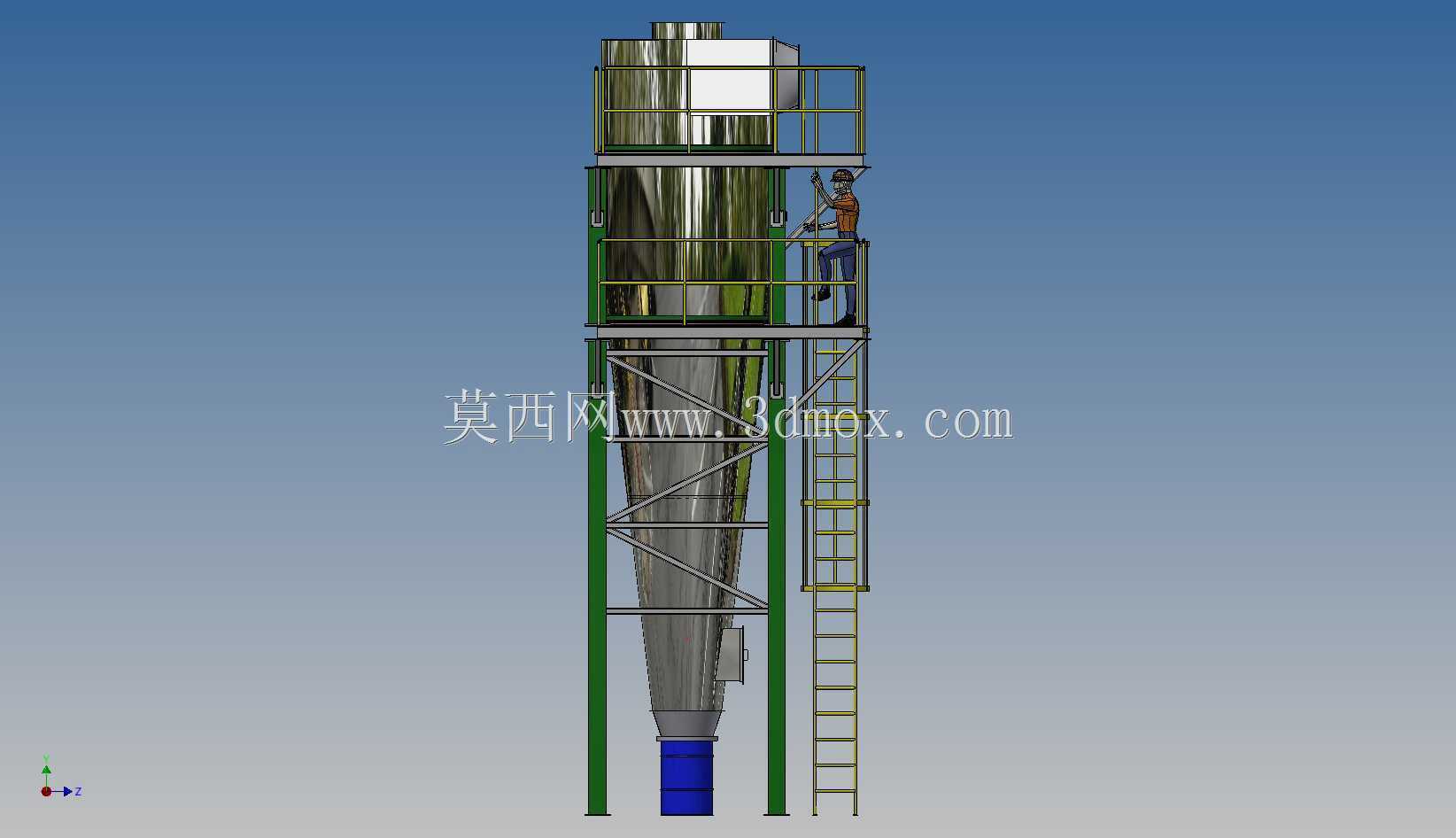

　　外围支撑结构采用型钢焊接的四柱钢架，三层操作平台分别对应顶部检修口、中部入口段、下部灰斗卸灰口的操作需求，平台边缘设置1.2米高的安全护栏，护栏踢脚板高度符合工业操作平台安全规范，避免工具或杂物从平台坠落。侧面配置带护笼的直爬梯，爬梯踏步采用防滑花纹钢板，护笼竖向间距与横向防护圈尺寸满足高空作业防护要求，操作人员可通过爬梯直达各层平台，完成设备巡检、入口清堵、灰斗卸灰、顶部排气筒检查等日常操作。

　　安装边界方面，整套设备底部采用地脚螺栓与混凝土基础固定，基础需要承载设备自重加上运行时积灰重量，安装时需保证筒体垂直度偏差不超过千分之一，避免内部流场偏移影响分离效率。设备入口与前端工艺管道采用法兰连接，出口对接后续引风或精除尘设备，下部灰斗预留卸灰阀安装接口，可对接星形卸料器实现连续排灰。平台外边缘与车间墙体或其他设备的安全距离不小于0.8米，保证巡检通道畅通，爬梯入口处距离地面高度符合安全规范，避免无关人员随意攀爬。

　　设计过程中重点考虑了不同工况的适配性，筒体壁厚根据处理粉尘的磨琢性选择，处理高硬度矿物粉尘时适当增加锥段壁厚，降低磨损速率；钢架结构做了防腐防锈处理，适配户外或高湿度车间安装场景；各层平台的载荷按照人均操作加工具重量设计，可同时容纳2-3名检修人员作业。设备运行时的阻力主要集中在筒体入口与锥段，选型时需要匹配对应风压的引风机，保证入口风速维持在18-22m/s的合理区间，风速过低会导致颗粒离心力不足分离效率下降，风速过高则会增大阻力损耗，甚至将已沉降的颗粒重新卷起带入排气流。

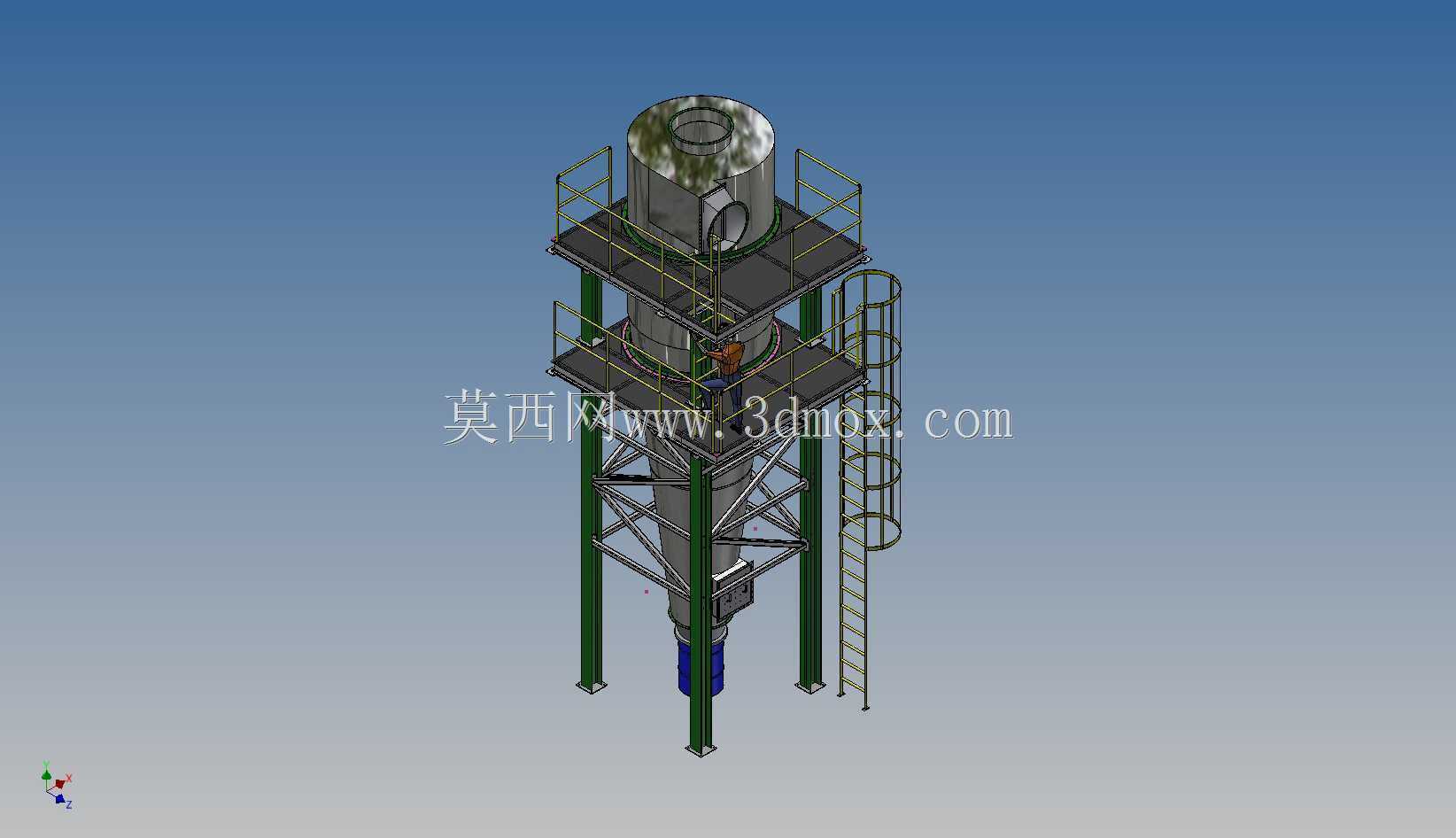

　　从三维建模的细节来看，模型还原了护栏的竖杆间距、爬梯护笼的圆弧结构、钢架的斜撑加固布局、筒体上的人孔与检查口位置，可直接用于设备布置方案演示、钢结构预制加工参考、安装施工交底使用，各部件的装配关系清晰，没有干涉问题，连接节点的处理符合钢结构焊接规范要求。
