通道内置式网屏清渣除尘装置结构设计

　　这套三维结构对应的是安装在过水、过料通道内部的网屏式清渣除尘设备，核心作用是在流体或散料流经通道的过程中，通过内置的拦污网屏拦截混杂在介质里的块状垃圾、漂浮杂物、大粒径尘杂，同时配套的往复刮扫机构会持续把拦截在网屏表面的杂物刮除排出，避免网孔堵塞造成通道通流能力下降，也防止杂物进入后端工序造成设备卡滞、管路堵塞等问题。这类设备最常见的应用场景包括市政给排水的渠井入口、工厂循环水系统的取水段、散料输送线的落料通道、工业除尘系统的进气预过滤段，相比传统的固定式拦污栅，它不需要人工定期停机清掏，能在设备连续运行的状态下自动完成网面清洁，大幅降低运维的人工投入，也避免了人工进入狭窄通道清渣的安全风险。

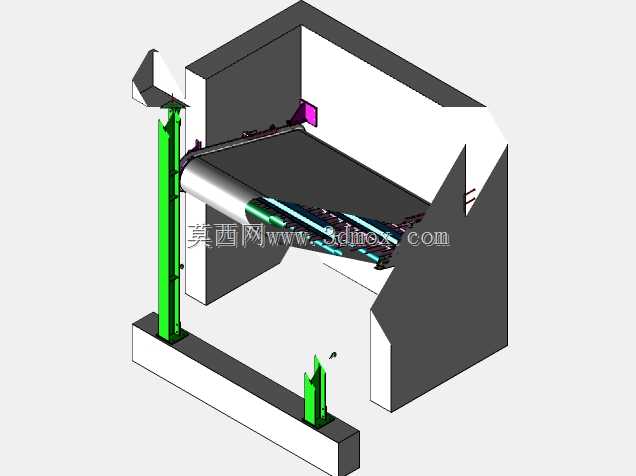

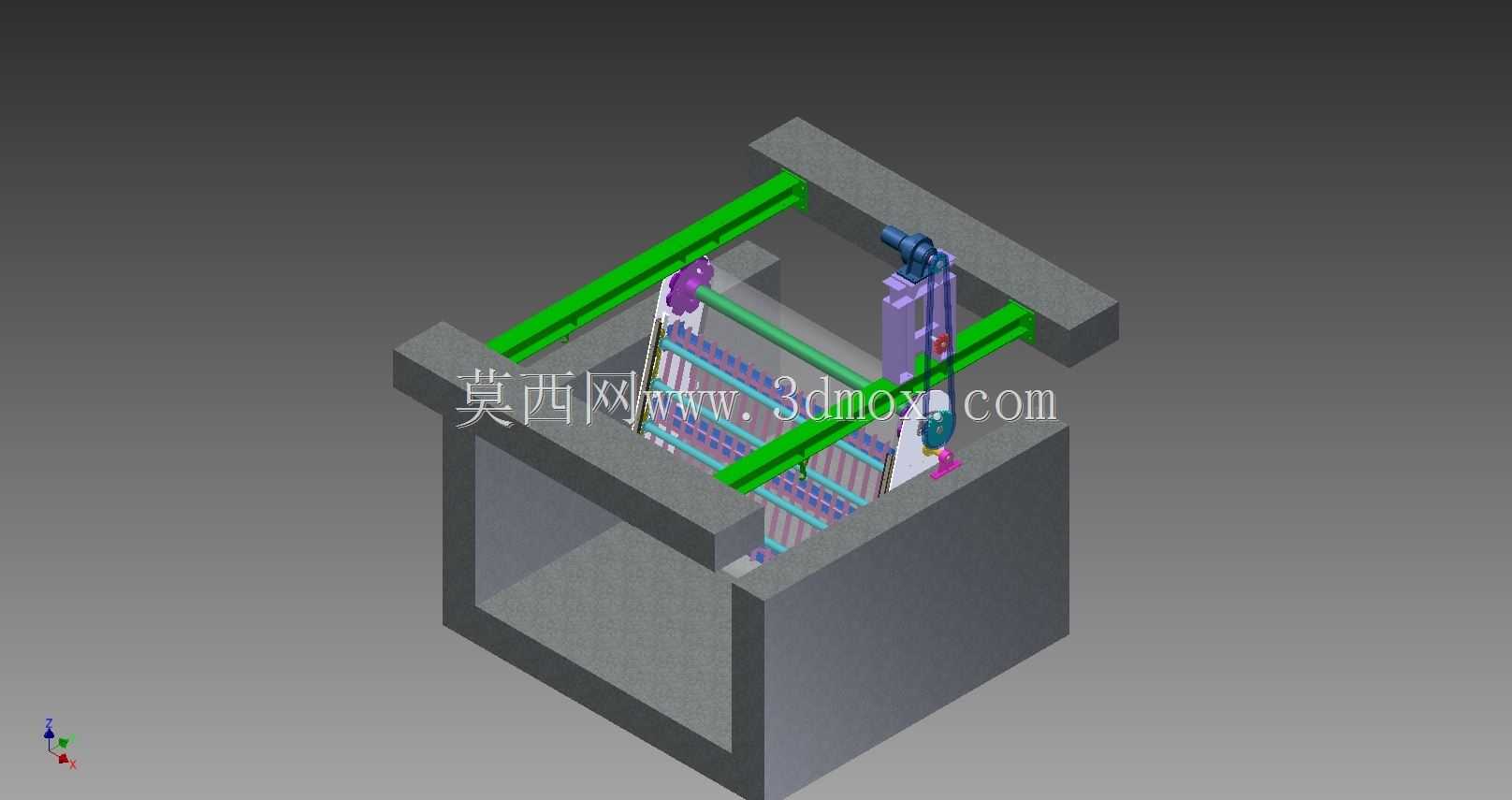

　　从结构设计逻辑来看，整个设备采用跨通道顶部安装的布局，两根平行的承重导轨通过预埋螺栓固定在通道两侧的混凝土台面上，所有传动、刮扫组件都集成在导轨组成的安装框架上，不需要在通道侧壁额外开大面积的安装洞口，最大程度降低对原有通道结构强度的破坏。刮扫执行部分采用多排平行的耙齿与网屏表面贴合，耙齿的齿距和网屏的网孔间距做了匹配设计，刮扫行程覆盖整个网屏的过水/过料面，不会出现清渣死角；传动部分采用曲柄滑块的驱动形式，驱动单元布置在通道顶部的一侧，通过连杆带动整个耙齿架沿着导轨做上下往复的直线运动，上行过程中耙齿嵌入网孔把嵌在孔内的杂物、附着在网面的尘渣刮起，带到顶部的排渣口位置时，配套的卸渣刷会把耙齿上携带的杂物刮落到排渣槽内，顺着排渣槽滑到通道外的收集容器里，下行过程中耙齿会抬升脱离网面，避免把已经刮到顶部的杂物重新带回网面底部。

　　设计过程中首先要匹配安装通道的断面尺寸，网屏的有效通流宽度要覆盖通道的整个过流断面，两侧和通道壁面的间隙控制在5mm以内，防止尺寸偏小出现杂物从侧边绕流的情况；网屏的倾斜角度设置在75度到80度之间，这个角度既可以保证杂物被耙齿带动时能顺利沿着网面向上滑移，也不会因为角度过陡导致网面受力过大增加结构负载。安装边界方面，顶部的驱动机构需要预留至少300mm的检修操作空间，方便后期对驱动部件做润滑、易损件更换，排渣口的位置要和外部的收集容器对接，高度差要保证杂物能依靠自重滑落，不会在排渣口位置堆积卡滞。

　　结构强度校核上，承重导轨需要承受整个刮扫架的自重加上刮渣过程中的阻力，选用加厚的型钢材质，跨距根据通道宽度做对应调整，当通道宽度超过1.5米时，中间需要增加辅助支撑导轨，避免刮扫架运行过程中出现挠度变形导致耙齿和网面贴合间隙不均匀。网屏本身采用耐磨的金属栅条拼接，栅条的迎流面做倒角处理，减少介质流经时的阻力损失，同时降低杂物挂附的概率；耙齿选用耐磨尼龙材质，既有足够的刚度刮除嵌在网孔内的杂物，又不会因为硬度过高刮伤网屏表面，延长网屏的使用寿命。整个设备的运动部件都做了防水、防尘的密封处理，适配潮湿、多尘的安装工况，所有转动位置都加装了自润滑轴承，减少日常运维的注油频次。

　　实际选型适配时，需要根据通道内介质的流速、杂物的类型和含量调整刮扫的运行频率，如果介质内杂物含量高，就缩短刮扫的循环间隔，避免网面杂物堆积过厚增加刮扫阻力；如果是大粒径块状杂物较多的工况，需要适当加大耙齿的截面尺寸，提升耙齿的抗冲击能力，防止大块杂物卡滞时造成耙齿弯折变形。
