垂直轴收集风能的风力涡轮机结构

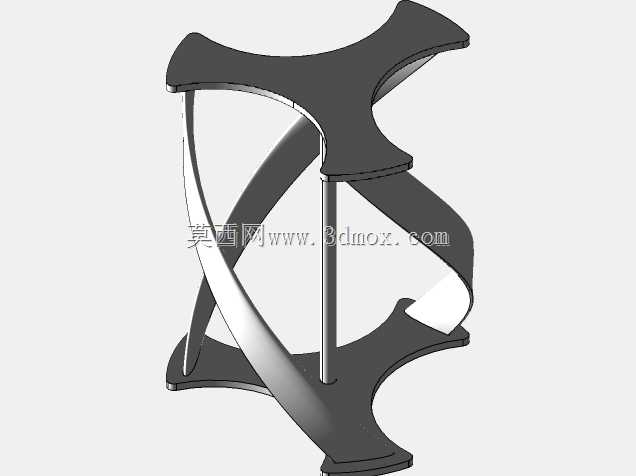

　　这款垂直轴风能收集装置的结构设计，核心围绕低风速场景下的风能捕获效率展开，区别于传统水平轴风机的迎风面限制，整体采用对称式螺旋曲面叶片布局，无需额外加装对风转向机构，在风向多变的城市楼宇间隙、近地面零散风能分布区域，都能稳定捕获不同来向的风动能，适配分布式微发电场景的安装需求。从结构组成来看，上下两端的星型支撑端板采用对称切角造型，每端设置三个弧形连接位点，分别对应三组螺旋扭曲叶片的端部固定位，端板边缘做圆弧过渡处理，既可以降低端板自身的风阻损耗，也能避免尖锐边角在户外安装、运维过程中造成磕碰损伤。三组叶片采用等宽螺旋曲面设计，扭曲角度沿中心轴方向均匀过渡，曲面弧度经过流体走向适配，来流接触叶片曲面时会沿曲面形成连续的推力分量，

　　推动整体转子绕中心轴旋转，不会出现传统直叶片垂直轴风机在特定风向角度下的启动死区，在3m/s左右的低风速条件下即可实现自启动，无需额外配置启动辅助机构。中心位置设置单根实心支撑主轴，作为整个转子的旋转承载核心，主轴上下两端分别与上下端板的中心定位孔配合，通过轴肩实现轴向定位，配合径向的连接筋传递扭矩，主轴的直径选型经过抗弯载荷校核，可承受户外12级强风条件下的叶片侧向推力，不会出现轴体弯曲变形导致的旋转卡滞问题。叶片与端板的连接部位采用贴合式固定设计，叶片端部的曲面与端板连接位点的型面完全匹配，无需额外加装转接支架，既减少了整体结构的零件数量，也降低了连接部位的风阻干扰，避免连接凸起位置产生紊流影响叶片的做功效率。从安装边界来看，

　　整体结构的径向尺寸控制在紧凑范围内，高度与直径的比例约为2:1，安装时仅需固定底部端板的三个连接位点即可完成整机固定，不需要搭建高大的支撑塔架，可直接安装在建筑屋顶、阳台护栏、景观照明立柱顶部等零散空间，适配分布式离网发电的场景需求，比如为户外环境监测传感器、庭院照明灯具、小型通讯中继设备提供持续的电力供给。结构设计过程中，优先考虑了户外长期运行的可靠性，所有外露结构件均采用等壁厚设计，既可以满足注塑或者钣金冲压的成型工艺要求，也能保证整体结构的重量均匀分布，旋转过程中动平衡量控制在较小范围内，降低运行过程中的振动与噪音，不会对周边环境造成声污染。叶片的曲面扭曲率经过多轮迭代调整，在保证风能捕获效率的同时，

　　尽可能降低叶片旋转过程中产生的气动噪音，相比同功率等级的水平轴风机，运行噪音可降低15分贝以上，更适合靠近人居场景的安装使用。上下端板的星型造型并非单纯的外观设计，三个延伸臂的长度刚好覆盖叶片端部的固定范围，延伸臂的边缘做流线型修型，可引导来流平滑进入叶片做功区域，减少端板位置的气流分离损失，提升整体的风能利用效率。中心主轴与端板的配合部位设置有轴向限位结构，可承受强风条件下产生的轴向推力，避免转子出现轴向窜动，保证旋转过程中的同轴度，延长配套轴承的使用寿命。整体结构没有复杂的传动变桨机构，日常运维仅需定期检查主轴转动部位的润滑状态即可，运维成本远低于传统水平轴风机，适合在无专业运维人员的零散分布式场景下长期使用。在实际应用中，这类小型垂直轴风能收集装置可独立运行，搭配小型储能电池与整流电路，即可为低功耗户外设备提供不间断电力供给，也可多台阵列布置，在园区、景区等区域组成小型分布式风能供电网络，替代部分传统市电供电线路，降低户外设备的供电布线成本。结构的对称设计也让整体的视觉效果更具现代感，可作为景观设施的一部分融入周边环境，不会像传统风机那样产生突兀的视觉影响，适配城市公共空间、文旅景区等对景观协调性有要求的安装场景。
