家用风光互补水平轴涡轮供能装置

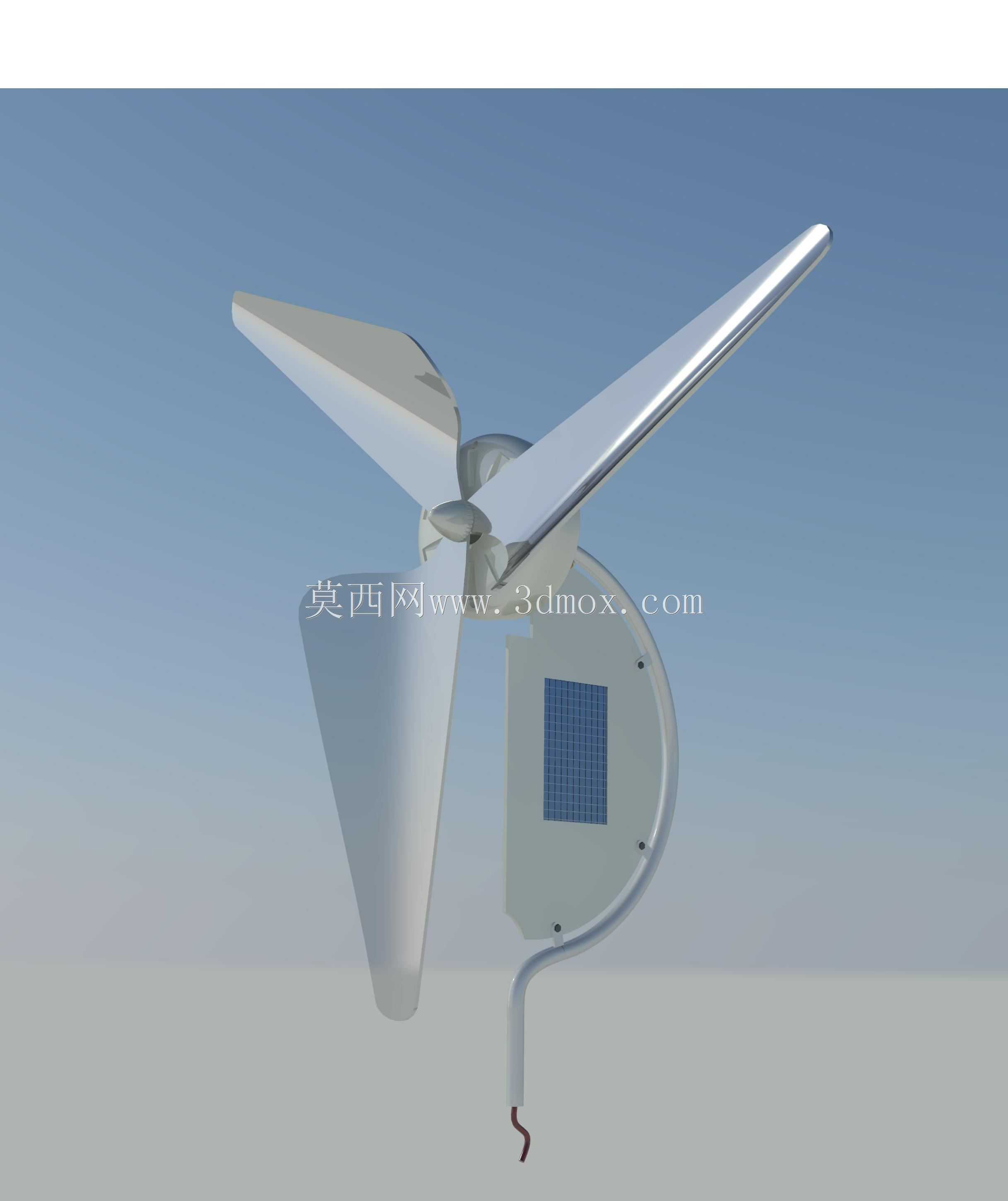

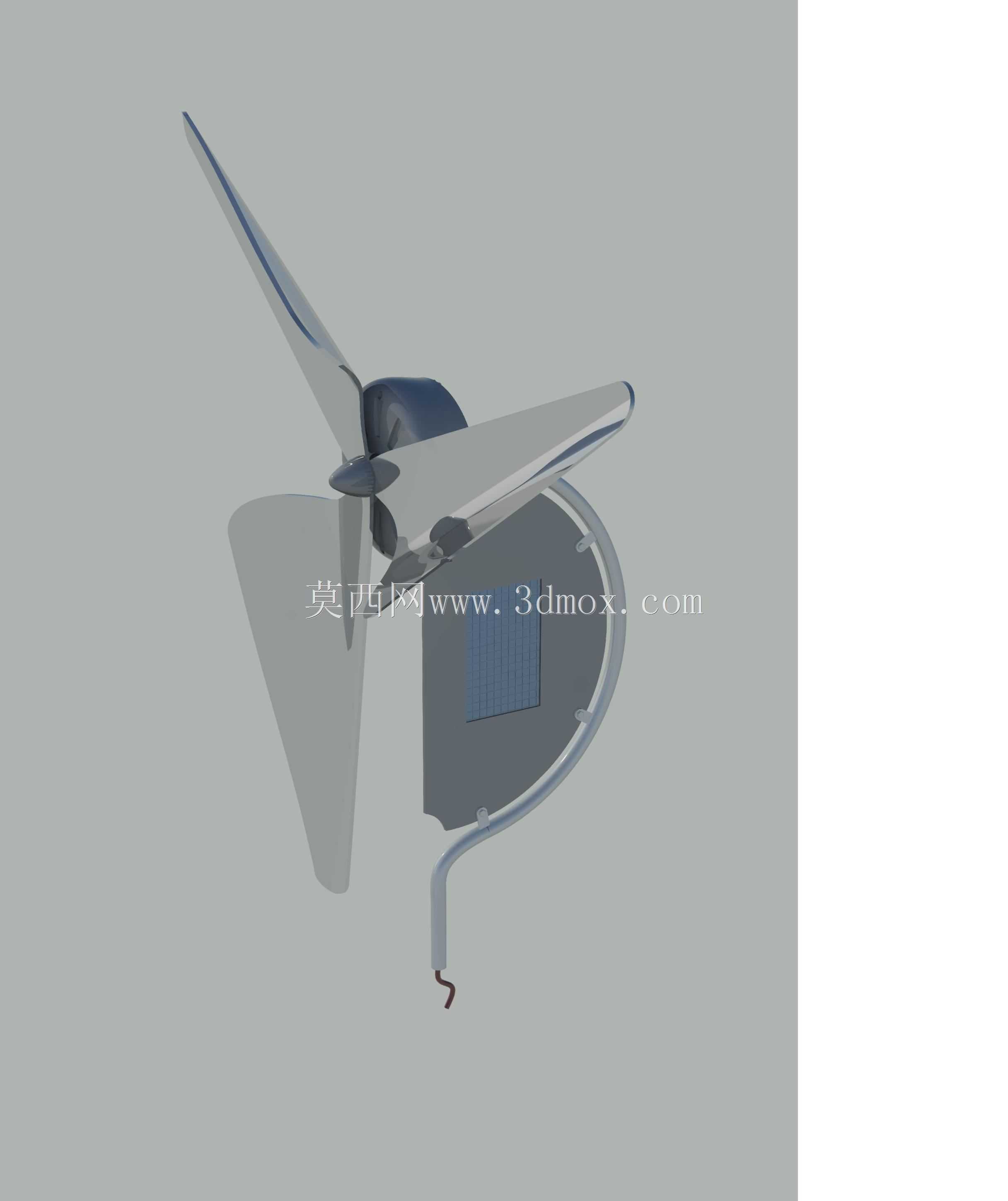

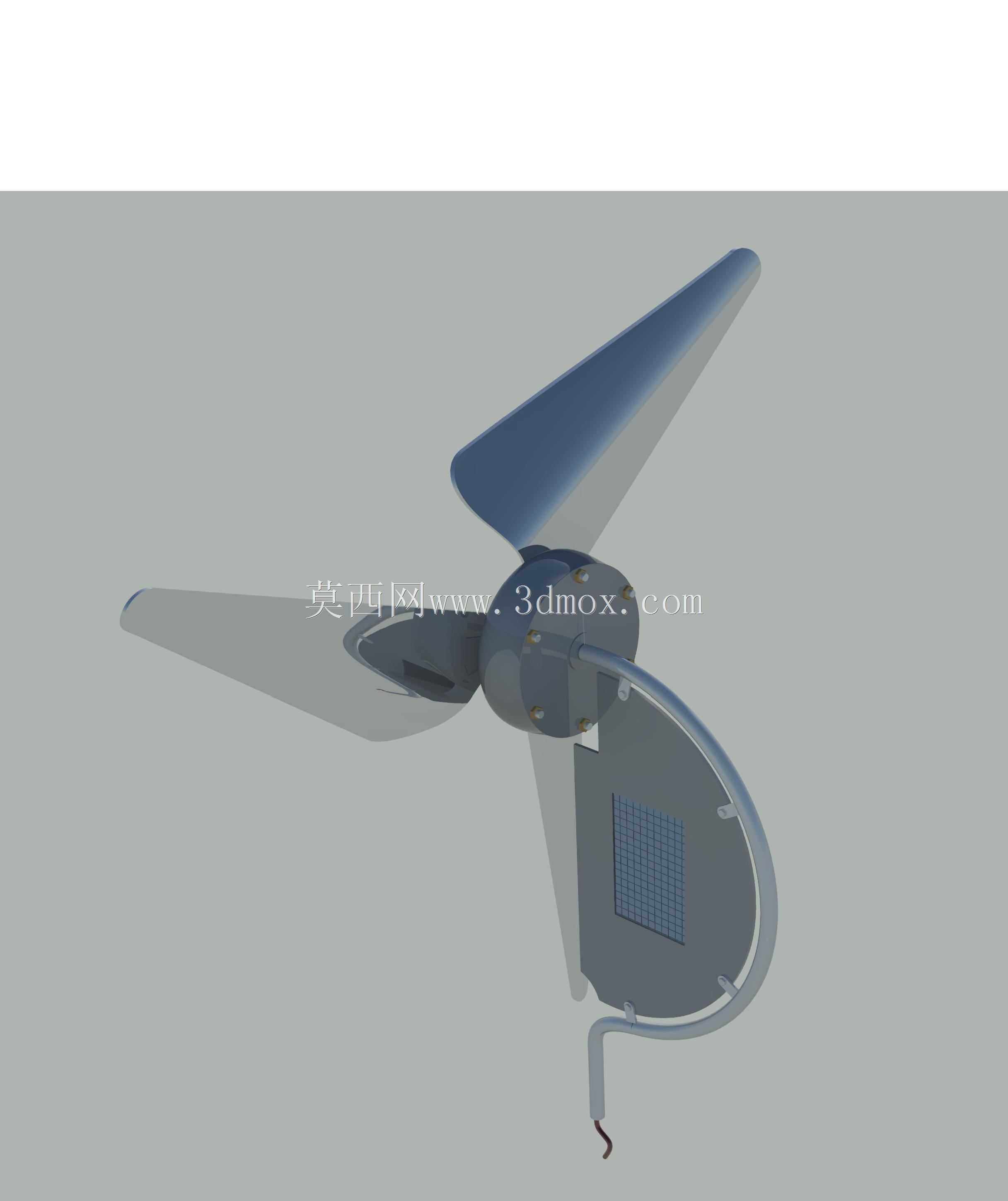

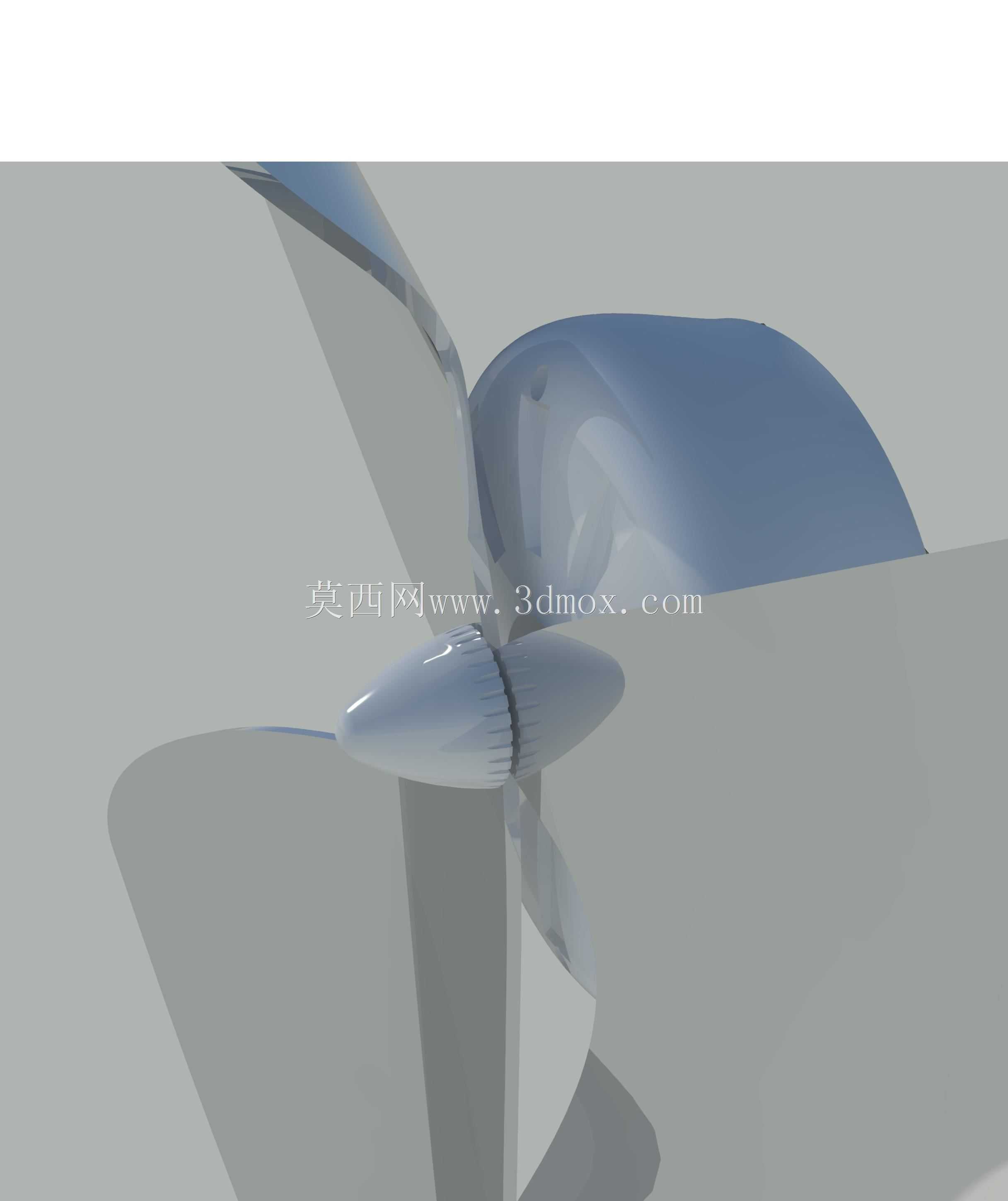

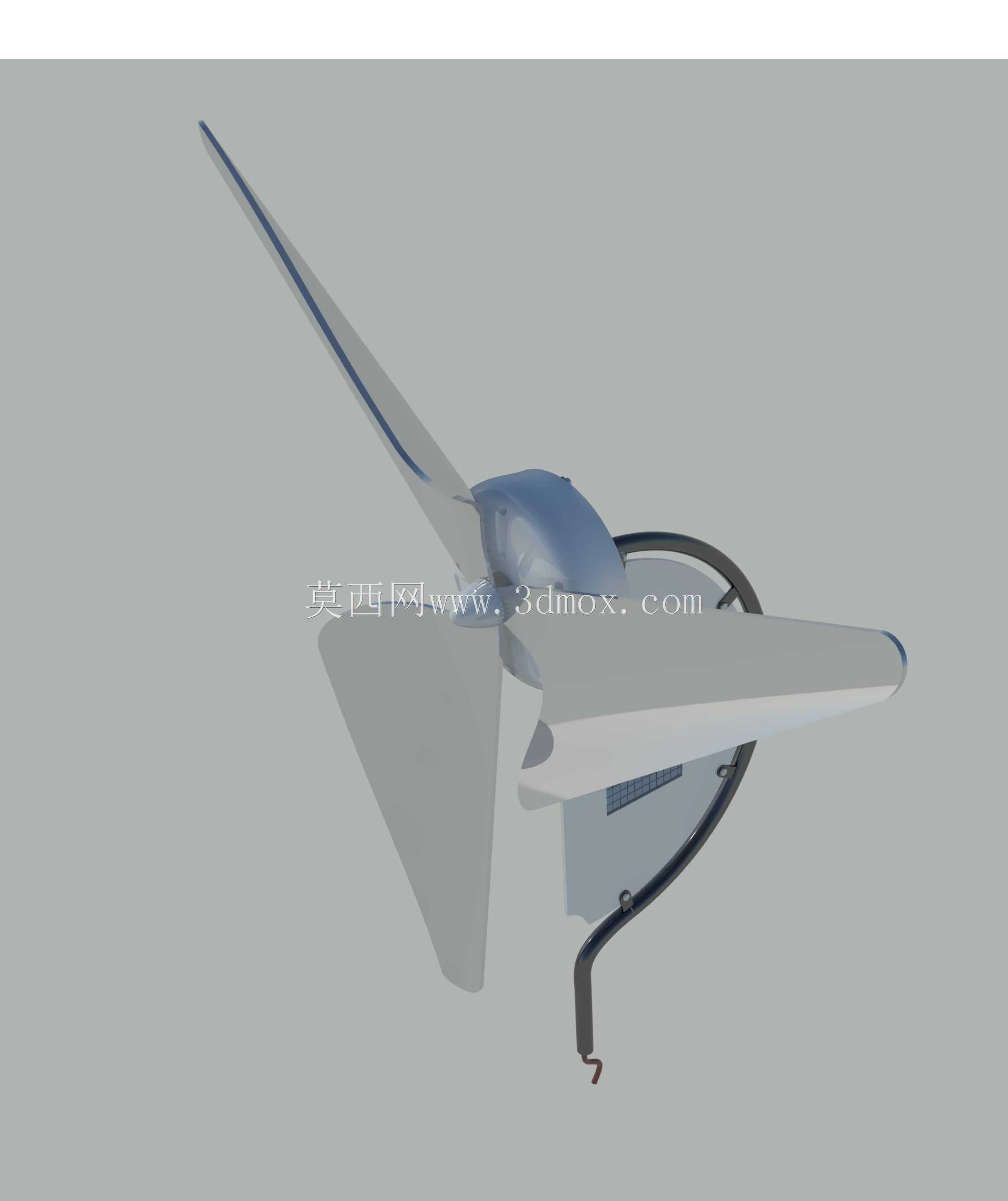

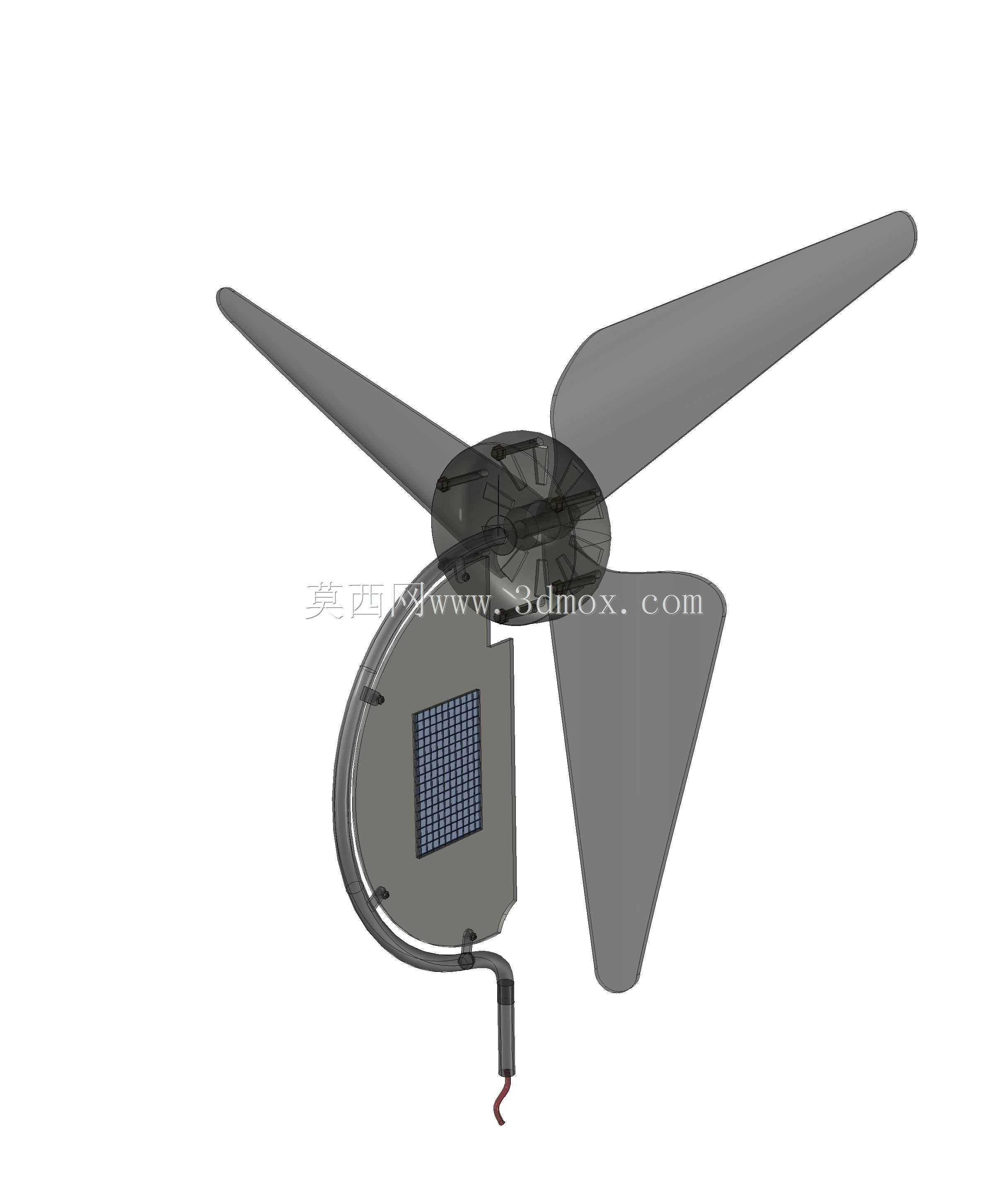

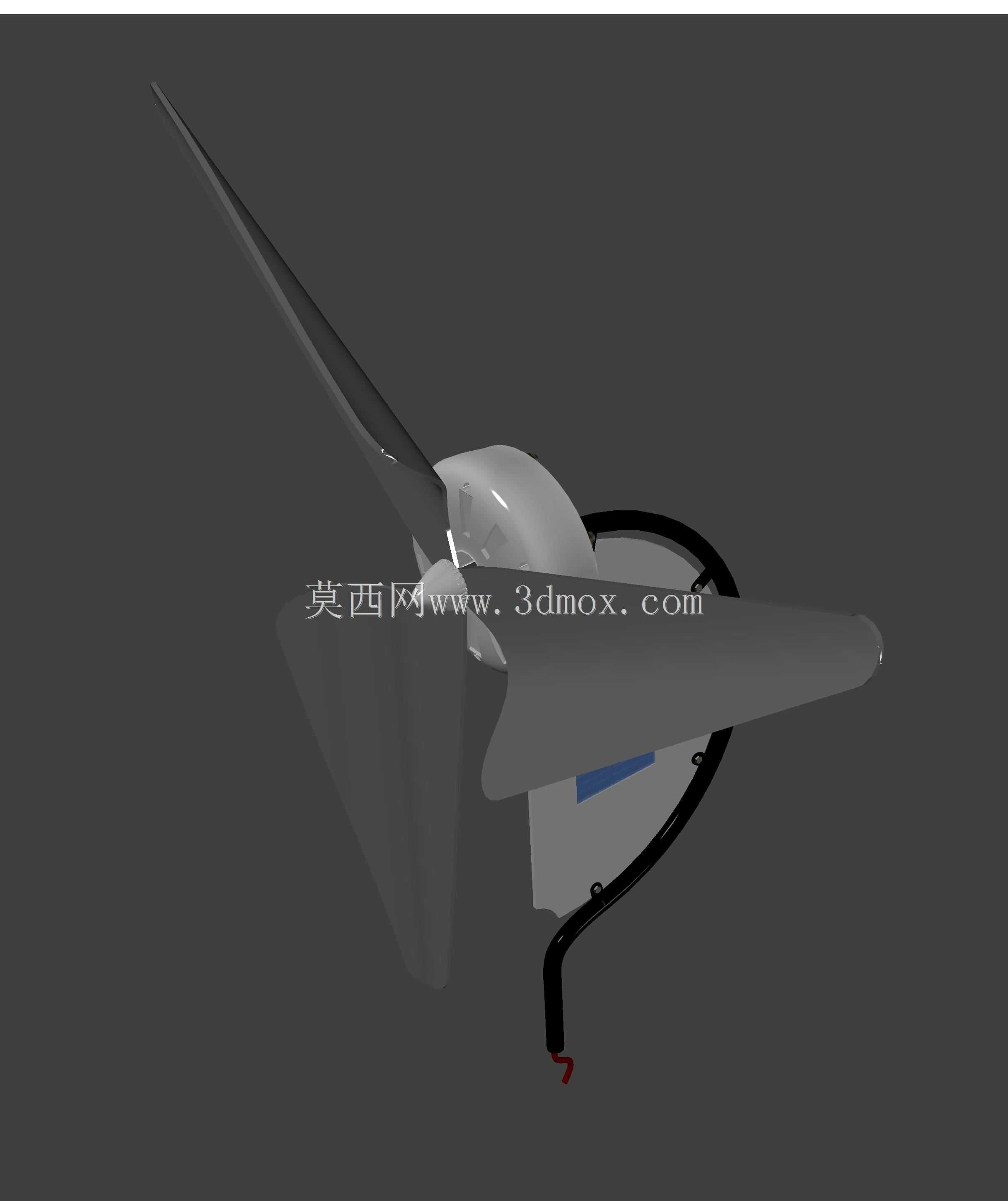

　　在分布式家用供能场景中，单一能源采集装置往往受环境条件限制存在供能稳定性短板，比如纯风力发电装置在静风期无法输出电能，纯太阳能光伏板在阴雨、夜间时段无功率输出，风光互补的混合供能结构恰好能填补这类场景的供能缺口，这套水平轴涡轮混合供能装置就是针对家用小功率离网供能需求开发的结构方案。从结构布局来看，装置将三叶片水平轴风力涡轮与光伏采集模块做了集成化设计，风力涡轮部分采用定桨距三叶片结构，叶片翼型选用低风速启动的高升阻比截面，在每秒2.5米的低风速条件下即可启动旋转，适配多数居民住宅区域的常年平均风速区间，叶片与轮毂的连接采用嵌入式卡扣加紧固螺栓的固定方式，既保证运行时的连接强度，也方便后期叶片维护更换。

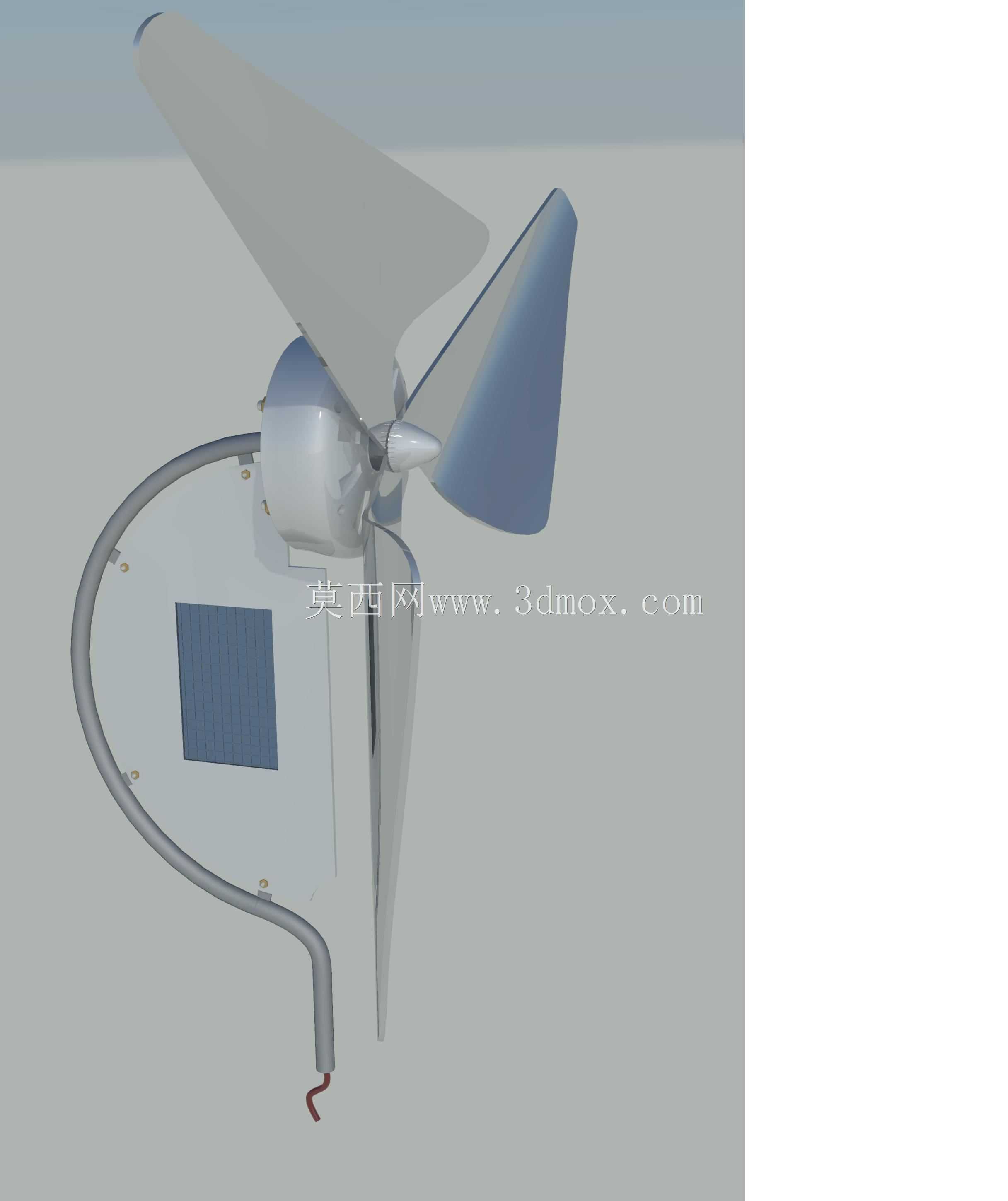

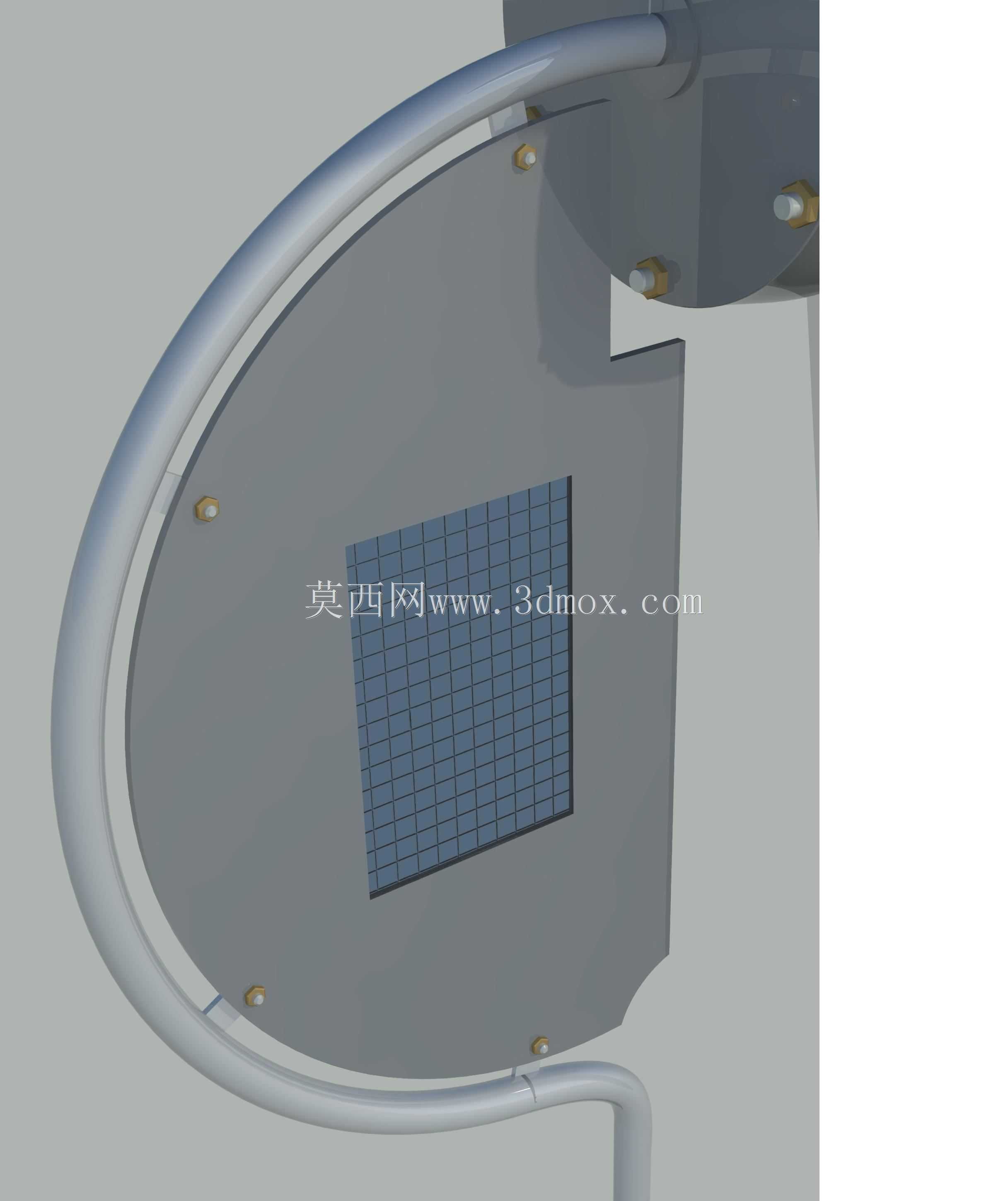

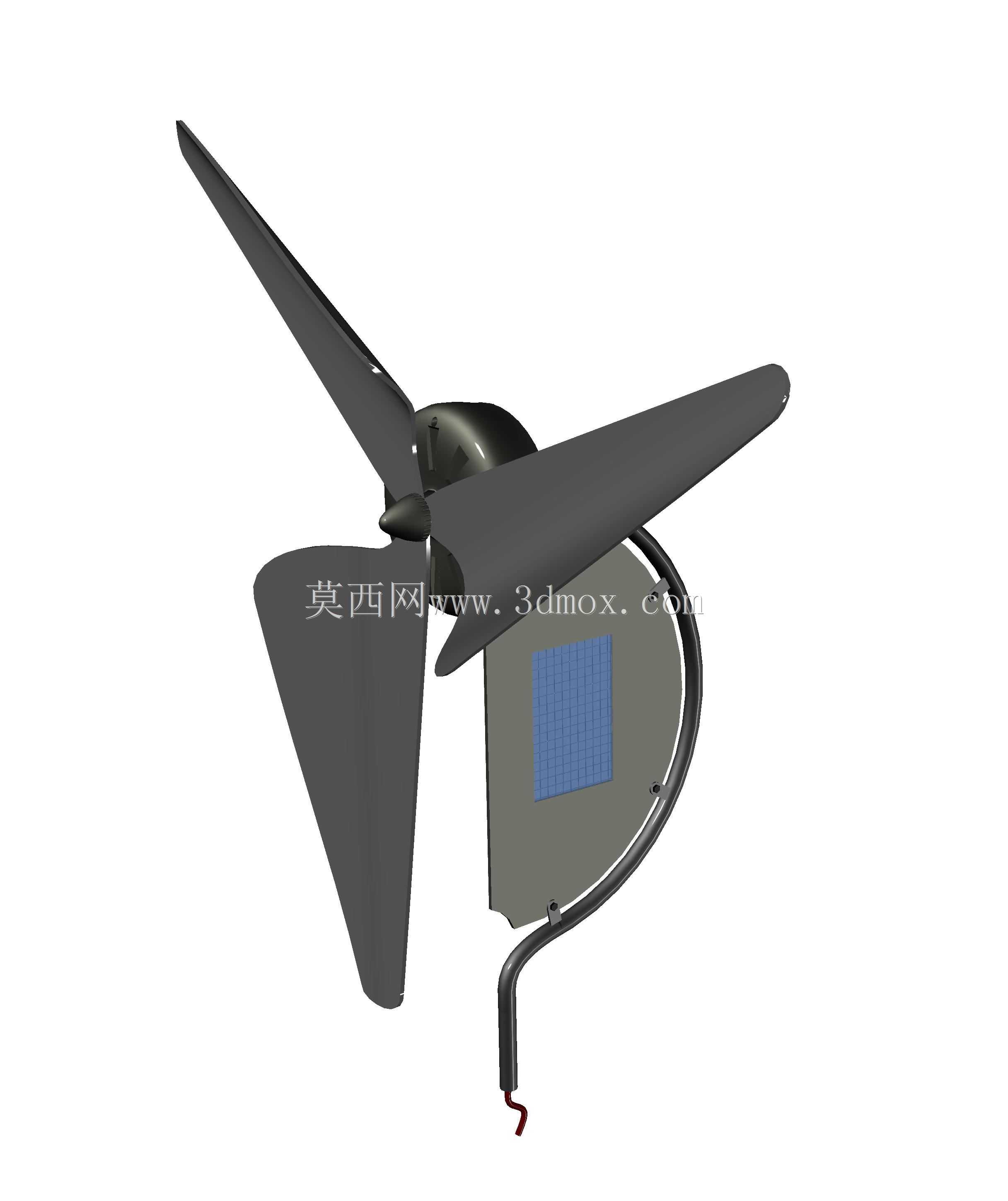

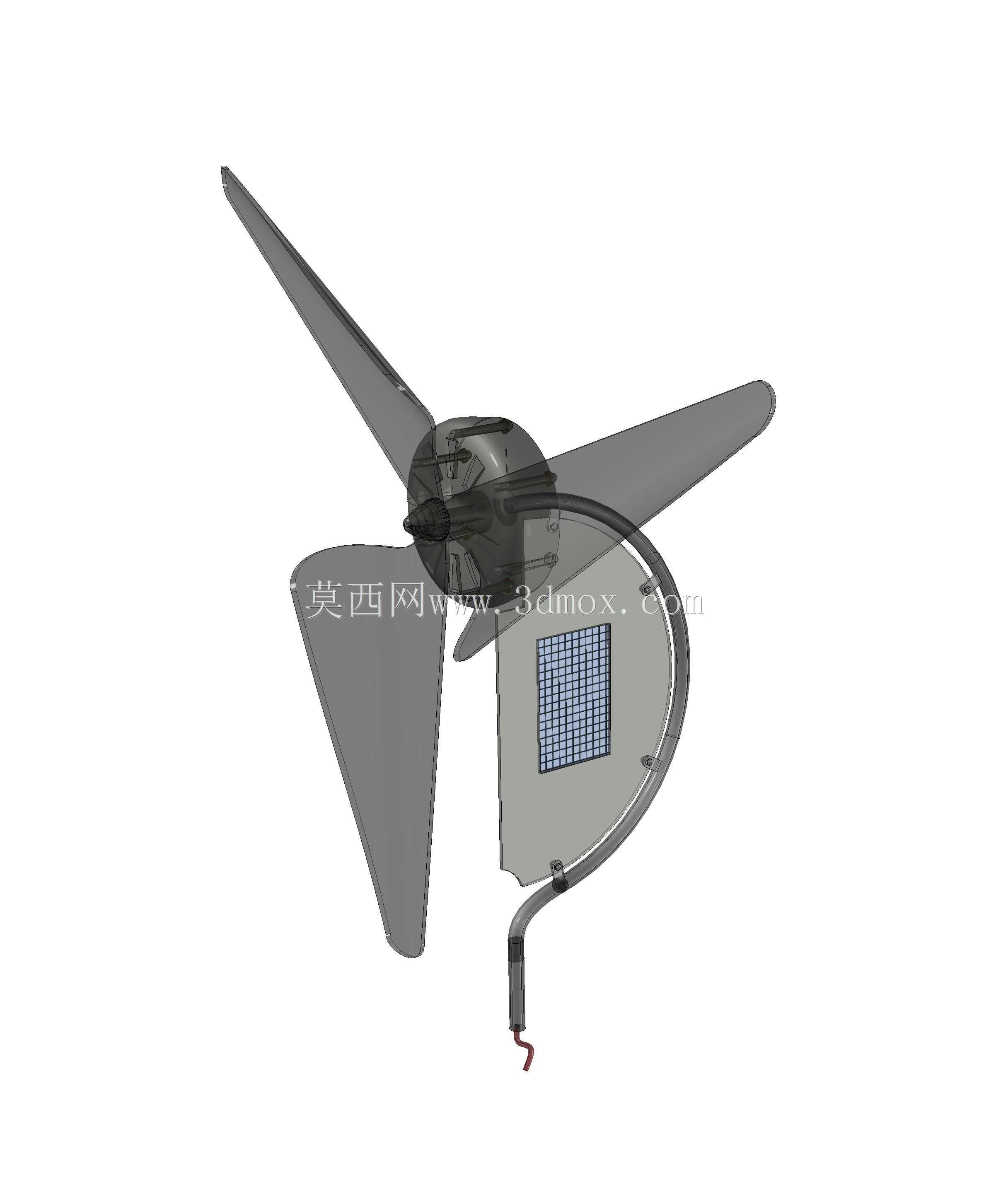

　　光伏采集模块直接集成在风力涡轮的尾舵基体上，尾舵本身承担水平轴风机的对风功能，在风向变化时带动整个机头回转对准来流方向，将光伏板铺设在尾舵平面上，不需要额外增设光伏支架结构，大幅压缩了整套装置的安装占用空间，尾舵基体采用工程塑料注塑成型，表面做了抗紫外线老化涂层处理，光伏板嵌入基体的凹槽内，边缘打密封胶做防水处理，可适应户外露天的雨雪、暴晒环境。整套装置的安装边界做了针对性优化，机头部分的回转直径控制在1.2米以内，尾舵连同光伏板的整体外轮廓尺寸不超过0.4米见方，安装时只需要在固定面预留直径100毫米的立杆安装位，立杆采用直径60毫米的标准镀锌钢管即可，不需要额外做大型混凝土基础，普通住宅的屋顶、露台护栏、

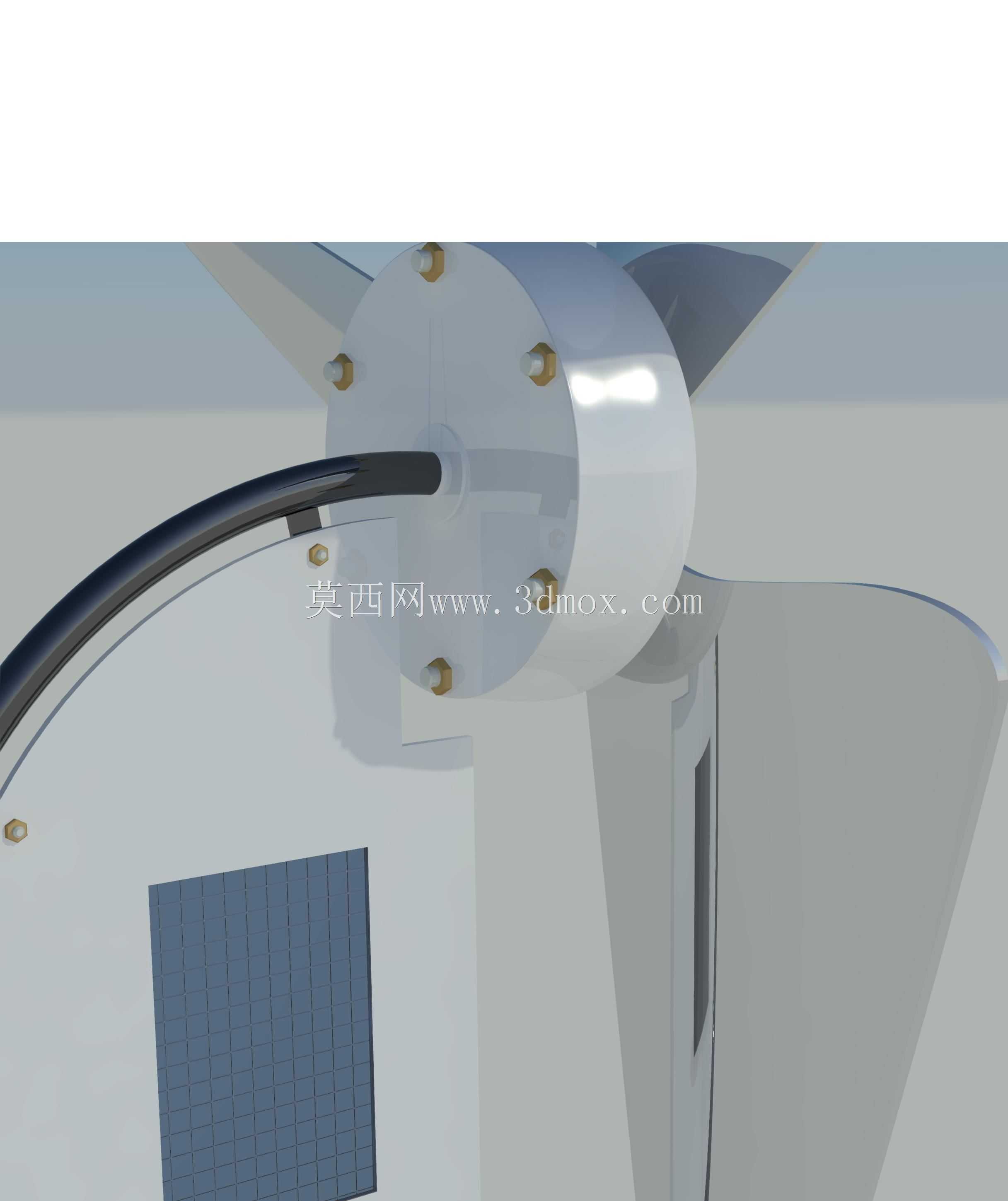

　　庭院立杆都可以作为安装载体，安装时整机重心落在立杆轴线上，运行时的振动幅度控制在毫米级，不会对安装载体造成额外的结构载荷。从功能逻辑上看，风力涡轮的输出轴连接内置的低速永磁发电机，光伏板的输出线路与发电机输出线路共同汇入装置尾部的接线腔，接线腔内预留了整流模块的安装位，可将两路不稳定的直流输出整定为稳定电压供后端储能或负载使用，整套结构没有设置复杂的变速齿轮箱，采用直驱式传动结构，减少了机械传动环节的摩擦损耗，也降低了后期运维的润滑、零件更换需求。设计过程中针对户外运行的抗风性能做了结构校核，叶片采用玻璃纤维增强尼龙材质，在每秒35米的极端大风条件下不会出现叶片断裂、结构变形问题，机头回转部分设置了阻尼限位结构，

　　避免风向突变时机头快速回转造成的线缆缠绕问题，光伏板的铺设角度与尾舵平面保持一致，在多数地区的安装纬度下，全年可接收到的太阳辐射量能达到固定倾角光伏支架的85%以上，完全满足小功率家用场景的能源补充需求。不同于大型并网风力发电设备，这套小型混合供能装置的结构全部采用模块化设计，所有连接部位都采用标准紧固件，普通具备基础动手能力的用户即可完成组装调试，不需要专业的吊装设备与安装团队，装置的外露线缆全部采用耐候性橡套线缆，从立杆内部走线，避免线缆长期暴露在户外出现老化破损问题。在实际应用场景中，这套装置可以为家用庭院照明、小型户外监控设备、庭院灌溉电磁阀等小功率负载提供持续电能，搭配小型储能电池即可实现离网状态下的持续供能，不需要接入市政电网，尤其适合偏远乡村、户外独立小院、露营基地长期点位等电网接入不便的场景，相比单独架设小型风机加单独安装光伏板的方案，集成化结构减少了一半的安装固定点位，也降低了整体的材料成本与安装工时。
