工业级30kW三相异步电动机结构模型

　　在工业传动系统的动力源选型环节，30kW功率段的三相异步电动机始终是通用机械设备配套的核心选项，覆盖了输送线驱动、风机配套、水泵机组、中型机床主轴驱动、轻工生产设备动力输入等大量常规工况，这类电机的结构合理性直接决定了整套设备的运行稳定性与后期维护成本。从三维建模的工程视角来看，这套模型完整还原了该功率段电机的全部核心结构，没有做过度的外观简化，能够直接用于设备总装的干涉校验、安装空间预留校核，也可以作为同功率段电机改型设计的结构参考基底。

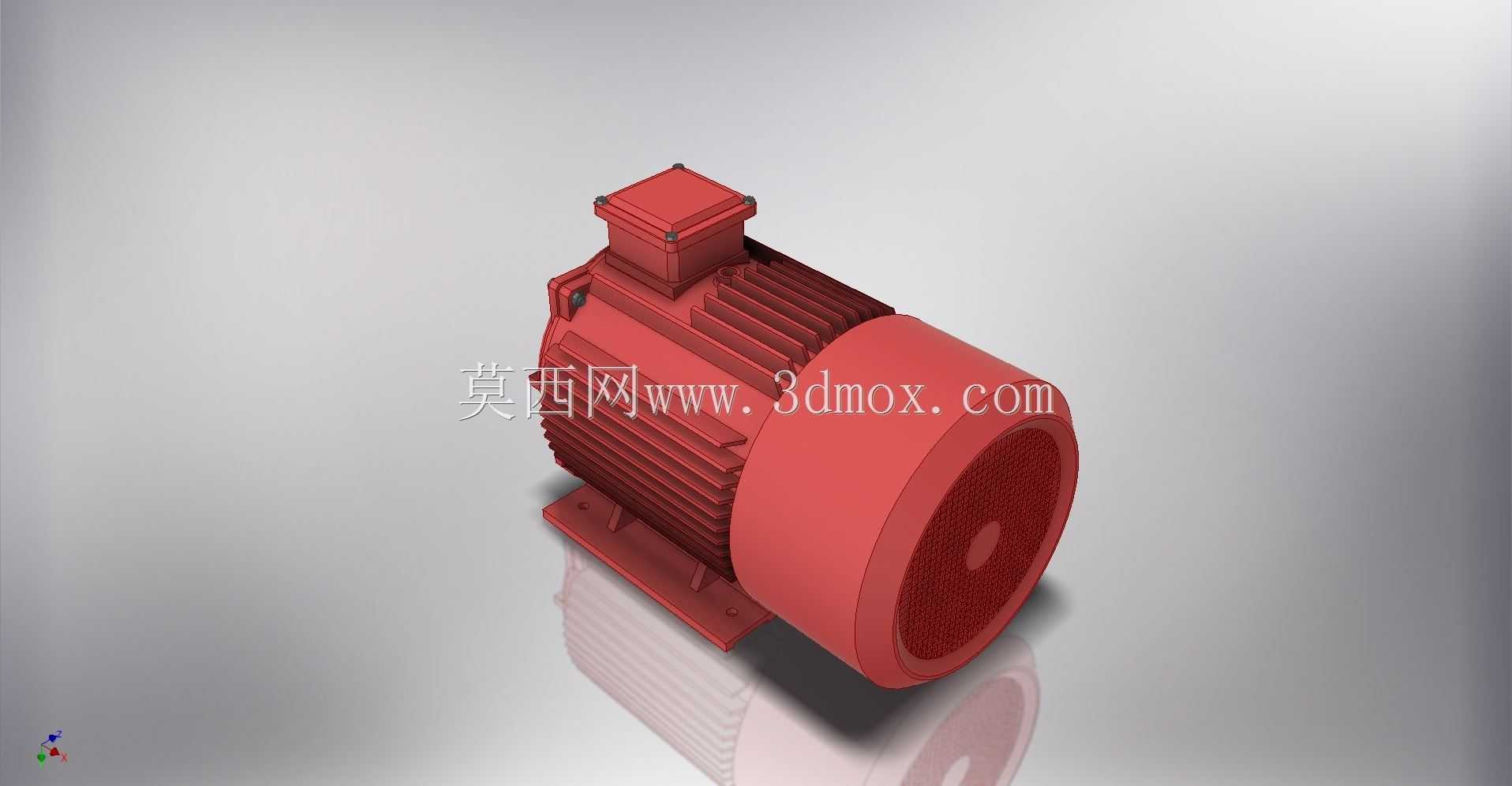

　　模型还原的电机采用铸铁机座带散热筋的经典结构，机座外圆周均匀分布的轴向散热筋并非装饰性结构，实际设计中散热筋的排布密度、筋高尺寸都和电机的温升限值直接相关，30kW自扇冷式电机在额定负载下的温升控制，很大程度依赖这些散热筋增大的壳体散热面积，建模时严格还原了散热筋的拔模斜度与根部圆角，避免后续出工程图时出现工艺性缺陷。电机顶部的接线盒结构完整还原了进线口、接线端子安装位、盒盖密封面的细节，实际安装时接线盒的朝向可以根据现场布线需求旋转90度调整，模型里预留了接线盒与机座连接的安装法兰结构，能够直接演示不同接线方向的装配状态，方便布线设计时提前规划线缆走向，避免和周边设备构件产生干涉。

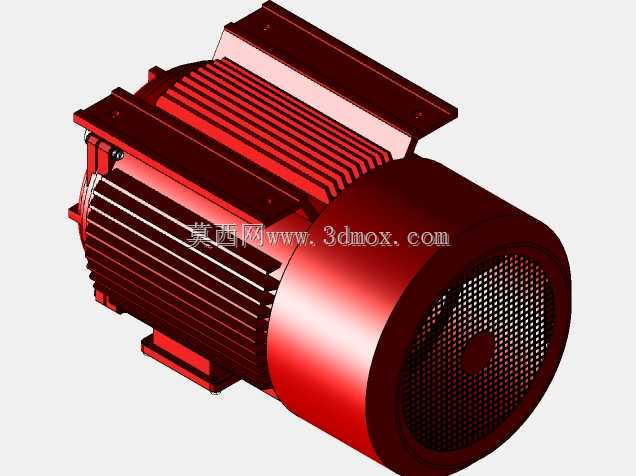

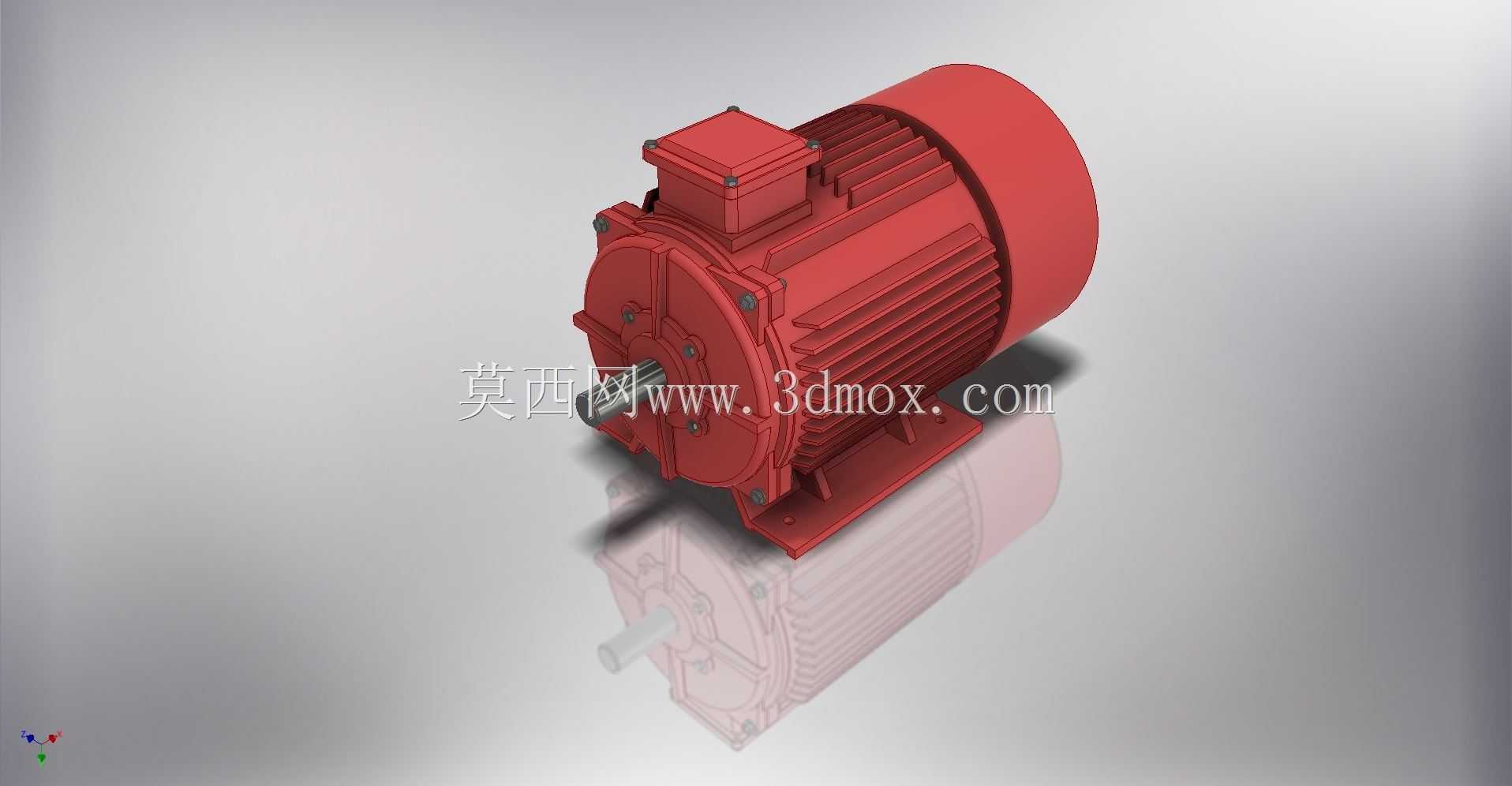

　　传动端的端盖采用凸缘式安装结构，端盖上的安装孔位、止口尺寸完全符合该功率段电机的通用安装规范，输出轴的轴伸长度、键槽尺寸都按照标准参数建模，做联轴器配套、带轮安装设计时可以直接匹配尺寸，不需要额外核对标准参数。非传动端的端盖预留了风罩安装位，尾部的散热风罩采用镂空结构，还原了风罩的通风间隙与安装卡扣结构，内部的散热风叶虽然在外观上不可见，但模型也做了完整的结构还原，能够直观展示自扇冷结构的风路走向：风叶随转子转动时，空气从风罩的进风口吸入，顺着机座的散热筋轴向流动，带走壳体表面的热量，这部分结构的还原能够帮助刚接触电机设计的从业者理解自扇冷电机的散热逻辑。

　　安装底座的结构是建模时重点还原的部分，底座的安装孔距、地脚螺栓孔的长槽尺寸、底座与机座连接的加强筋结构都严格按照实际产品尺寸制作，在做设备机架设计时，可以直接调用这个模型核对安装孔位的匹配度，预留的安装空间不仅要满足电机本体的放置需求，还要预留接线操作空间、后期维护时拆卸风罩、端盖的操作余量，比如非传动端要预留至少能拉出风叶的轴向空间，传动端要预留联轴器找正的操作空间，这些边界尺寸都可以通过模型直接测量获取，避免现场安装时出现空间不足的问题。

　　从设计思路上看，这类通用工业电机的结构设计始终围绕可靠性、通用性、易维护性三个核心展开，机座的壁厚设计兼顾了结构强度与铸造工艺性，不会出现壁厚不均导致的铸造缺陷，端盖与机座的止口配合采用过渡配合，既保证装配时的同轴度，又方便后期拆卸检修轴承。模型里所有的连接螺栓孔位都做了沉头或者凸台处理，符合机械设计的工艺要求，没有出现薄壁直接攻丝的不合理结构，轴承位的尺寸、油封安装槽的结构都完整还原，能够用于电机拆解维修的教学演示，也可以作为电机课程设计的结构参考。

　　在实际的设备布局设计中，很多新手设计师容易忽略电机的周边安全间隙，比如电机散热筋周边不能紧贴设备机架或者布线线槽，否则会阻挡散热风路，导致电机运行时温升过高，缩短绝缘寿命，通过这个三维模型可以在设计阶段就做风路的模拟校验，预留足够的通风间隙。另外电机的重心位置也可以通过模型的质量属性直接测算，在设计电机安装支架时，可以根据重心位置布置加强筋，避免支架长期受力出现变形，导致电机轴与从动轴的同轴度偏差，引发振动、轴承过早损坏等问题。

　　这套模型的结构细节覆盖了从外部安装接口到内部核心装配关系的全部内容，没有为了渲染效果做违背工程实际的夸张修饰，所有的倒角、圆角、壁厚都符合实际量产电机的工艺要求，不管是用于设备总装的配套选型校核，还是用于电机结构的教学演示，或是作为同类型电机改型设计的基础框架，都能够满足工程使用的精度要求，不需要再做大量的结构修正就可以直接导入装配环境使用。
