工业级离心式端吸泵结构设计方案

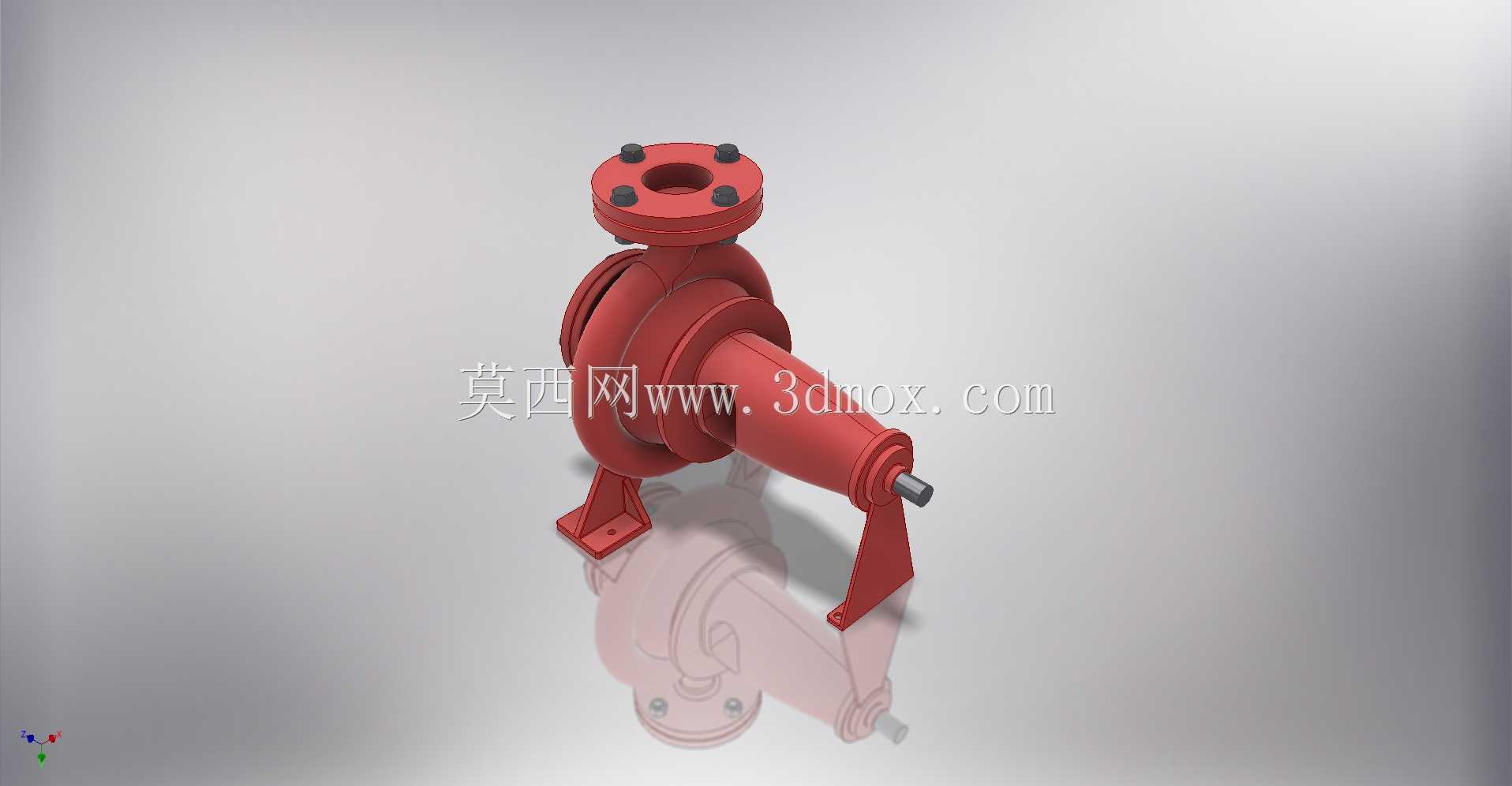

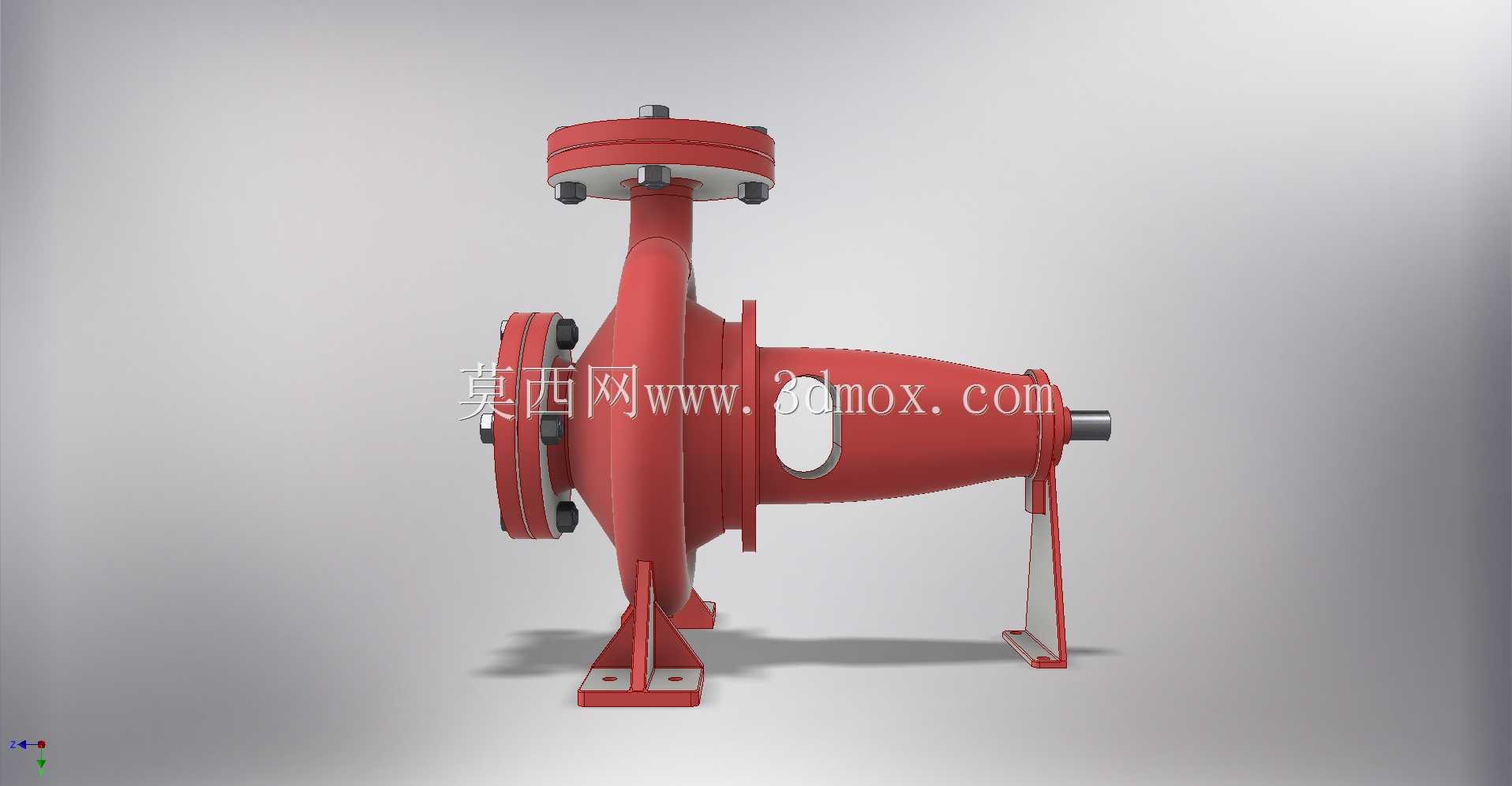

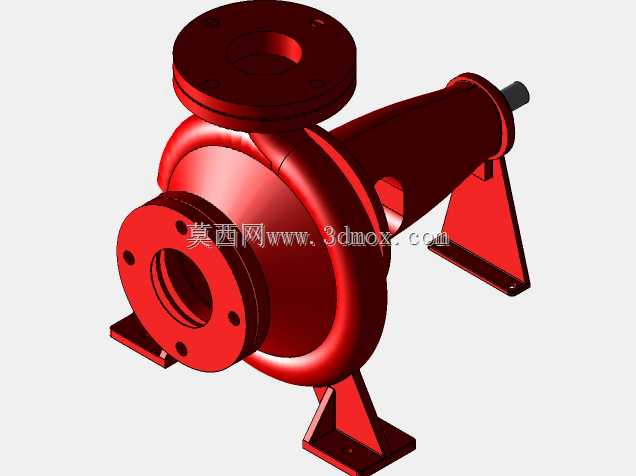

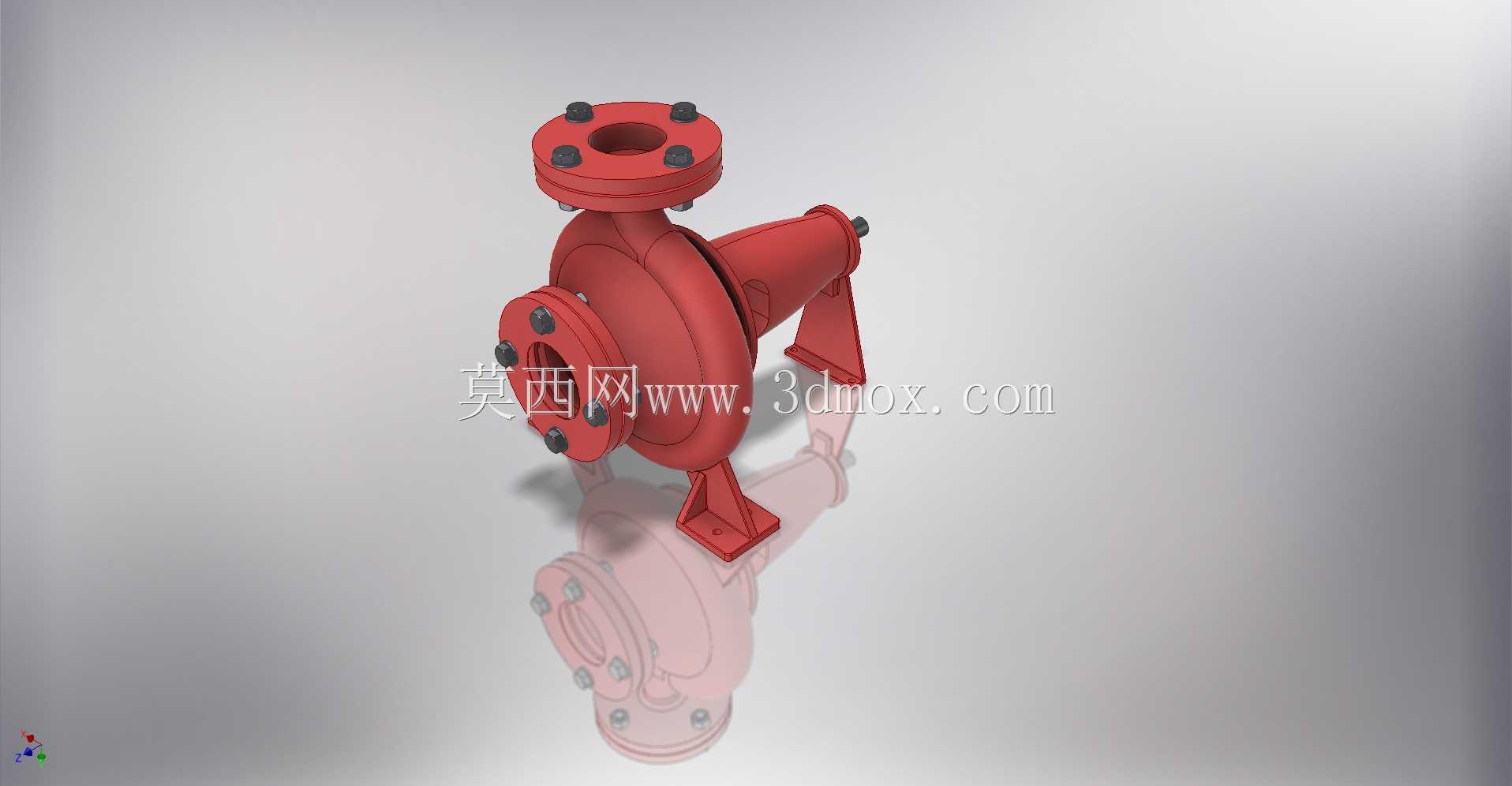

　　在市政供水、暖通循环、工业流体输送、建筑给排水等诸多场景里，端吸式离心泵始终是应用覆盖面最广的水力输送设备之一，这类泵凭借结构紧凑、安装便捷、水力效率稳定的特性，在中小流量、中等扬程的输送工况下占据了极高的使用比例。本次呈现的离心端吸泵结构，完全遵循常规端吸泵的工程布局逻辑，采用轴向进水、径向出水的经典结构，进水口与出水口均采用法兰连接形式，法兰端面预留了标准螺栓孔位，可直接与同公称通径的工业管道对接，无需额外制作转换接头，适配绝大多数常规工业管路的安装规范。从结构设计逻辑来看，泵体采用后开门式结构布局，检修时无需拆卸进出水管道与泵体主体，仅需拆开泵体与轴承支架的连接螺栓，即可将叶轮、轴封组件、轴承部件整体抽出，

　　大幅降低现场运维的拆装工作量，这一设计也是端吸泵相较于其他结构离心泵最突出的运维优势。泵脚与泵体采用一体化铸造结构，两个支撑脚分布在泵体下方靠近重心的位置，安装时通过地脚螺栓将泵脚固定在混凝土基础或钢制机架上，可有效抵消泵运行时产生的径向力与振动，避免长期运行出现的基础松动、轴系偏移问题。叶轮采用闭式离心叶轮结构，流道经过水力优化设计，可在输送常温清水或物理化学性质类似于水的介质时保持稳定的效率曲线，叶轮与泵轴通过键连接传递扭矩，轴端设置锁紧螺母防止叶轮运行时发生轴向窜动。轴封位置预留了标准的密封安装腔，可根据输送介质的特性选配填料密封或者机械密封，输送常温清水工况下可采用普通机械密封，

　　输送带有少量颗粒的介质时可更换为硬质合金对磨的机械密封，适配不同工况的密封需求。轴承组件采用两端支撑的结构布局，靠近叶轮侧配置接触式密封防止介质渗入轴承腔，外侧轴承选用深沟球轴承承受径向载荷，同时可配套角接触轴承承受残余轴向力，轴承腔预留了润滑脂加注空间，可满足长期连续运行的润滑需求。从安装边界来看，该泵的进出口法兰中心距、泵轴中心高度、泵脚安装孔的孔距尺寸均遵循行业通用的端吸泵安装尺寸规范，可直接替换同参数等级的老旧端吸泵，无需对现场管路和基础进行改造，适配性极强。泵体的过流断面采用渐扩式蜗壳结构，可将叶轮甩出的高速流体的动能平稳转化为压力能，降低流体在泵腔内的水力损失，减少湍流带来的振动与噪音。进出口法兰的密封面采用突面形式，

　　配套标准法兰垫片即可实现可靠密封，避免运行时出现介质渗漏问题。泵体顶部预留了排气螺塞孔，首次启动前可拧开螺塞排出泵腔内的空气，避免气缚现象导致泵无法正常吸液；泵体底部预留了泄放螺塞孔，冬季停机或者长期停用时可拧开螺塞排空泵腔内的存液，防止冻裂泵体或者残留介质腐蚀流道。在配套选型时，该结构的泵可根据扬程流量需求切割叶轮外径，适配不同的工况点，无需重新开模制作泵体，大幅降低生产制造成本。从建模细节来看，所有连接螺栓的位置、密封槽的尺寸、轴肩的定位尺寸都完全按照实际加工装配要求设计，没有出现干涉或者无法装配的结构，可直接用于生产前的结构校核、安装模拟，也可作为泵站布局设计时的设备占位模型，提前核对管路走向、安装操作空间是否满足要求，避免现场安装时出现管线碰撞、操作空间不足的问题。这类端吸泵在实际使用中，通常搭配标准卧式电机，通过联轴器与泵轴直连，也可根据需求配置皮带轮传动结构，调整泵的运行转速适配特殊工况的参数需求。泵体的壁厚设计充分考虑了铸造工艺要求与承压需求，常规承压等级下的壁厚可满足1.6MPa的工作压力要求，适配绝大多数工业与民用供水、循环系统的压力需求。
